Złączki i osprzęt do opryskiwaczy polowych – kompleksowy przewodnik

Złączki i osprzęt są nieodłącznymi elementami wszystkich instalacji hydraulicznych w opryskiwaczach rolniczych. To właśnie od nich zależy w dużej mierze szczelność, bezawaryjność oraz wydajność systemu. Prawidłowy dobór i montaż tych elementów gwarantuje efektywność pracy i minimalizuje ryzyko strat cieczy roboczej.

Podstawowe elementy układu hydraulicznego opryskiwacza

W opryskiwaczach polowych powszechnie stosowane są pompy przeponowe (membranowe). Powstająca podczas pracy pompy pulsacja ciśnienia wpływa niekorzystnie na trwałość układu cieczowego oraz równomierność dawkowania cieczy. Zapobiega temu powietrznik lub inny system tłumienia pulsacji.

Powietrznik - tłumienie pulsacji ciśnienia

Powietrznik to specjalna komora, połączona z kolektorem tłocznym i podzielona elastyczną membraną na dwie części. W jednej z nich znajduje się ciecz użytkowa, a w drugiej - powietrze pod odpowiednim ciśnieniem (od 1/3 do 2/3 ciśnienia roboczego wskazywanego przez manometr). Zbyt wysokie ciśnienie w powietrzniku może uszkodzić membranę pompy, natomiast zbyt niskie nie zapewnia prawidłowego tłumienia pulsacji i zakłóca pracę manometru.

Oprawy z antykapaczami

Większość użytkowanych opryskiwaczy ma zamontowane oprawy z tzw. antykapaczami. Są to urządzenia zapobiegające wykapywaniu cieczy po wyłączeniu zasilania.

Rodzaje rozpylaczy w opryskiwaczach polowych

Rozpylacze są kluczowymi elementami odpowiadającymi za prawidłowe rozproszenie cieczy roboczej. Różnią się konstrukcją i zastosowaniem, wpływając na skuteczność zabiegu i odporność na znoszenie cieczy.

Rozpylacze z wkładką wirową

Rozpylacze z wkładką wirową rozpylają ciecz pod ciśnieniem 1-2,5 MPa. Ciecz przed dostaniem się do wylotu płytki musi przepłynąć przez spiralne kanały wkładki wirowej lub wichrowatych otworów w płytce wirowej. Kanaliki powodują zawirowanie strumienia cieczy, który z dużą prędkością wypływa przez otwór wylotowy. Powstający stożek rozpylonej cieczy ma kąt rozwarcia zależny od odległości wkładki od otworu wylotowego.

Rozpylacze eżektorowe

Rozpylacze eżektorowe, w tym modele DB, to rozpylacze z napowietrzaną kroplą, która pękając po uderzeniu w roślinę, zapewnia dobre pokrycie. Ich konstrukcja wykorzystuje znane prawo fizyczne - tzw. zwężkę Venturiego. Dzięki napowietrzeniu kropli staje się ona bardzo odporna na znoszenie i umożliwia wykonywanie oprysków na wietrze do 8 m/s.

Zalety i wady rozpylaczy eżektorowych

Duże i ciężkie krople nie poddają się oddziaływaniu wiatru, a więc nie są znoszone. Umożliwiają opryskiwanie przy dość silnym wietrze (dochodzącym nawet do 6 m/s), a jednocześnie małe rozbite krople gwarantują dobre pokrycie powierzchni, co zapewnia wysoką skuteczność zabiegu.

W praktyce okazało się jednak, że rozbijanie się kropli nie jest tak idealne, toteż i pokrycie opryskiwanej powierzchni roślin nie jest w pełni satysfakcjonujące, szczególnie w przypadku fungicydów o działaniu kontaktowym. Badania przeprowadzone w Danii wykazały, że skuteczność oprysków rozpylaczami eżektorowymi przeciwko chorobom grzybowym jest o kilkanaście procent niższa w stosunku do drobnokroplistych rozpylaczy szczelinowych.

Wniosek stąd jest następujący: jeżeli nie ma wiatru, to lepiej jednak opryskiwać tradycyjnymi rozpylaczami szczelinowymi, natomiast w sytuacji agrotechnicznej konieczności wykonania zabiegu pomimo wiatru - dobrze jest skorzystać z rozpylaczy eżektorowych. Dodatkowym efektem, spowodowanym zasysaniem powietrza przez taki rozpylacz, jest zwiększenie energii kinetycznej kropel, co umożliwia głębsze wnikanie w łan (tym bardziej, że urządzenia te pracują przy dość wysokich jak na rozpylacze płaskostrumieniowe ciśnieniach - od 3 do 8 barów).

Budowa rozpylaczy eżektorowych

Dzięki specjalnej budowie wykorzystują efekt Venturiego, w którym strumień cieczy zasysa zewnętrzne powietrze w stosunku zbliżonym do 1:1. W specjalnej komorze następuje spadek ciśnienia cieczy, co niemal całkowicie eliminuje drobne krople. W wyniku mieszania cieczy i powietrza następuje napowietrzenie kropel przed ich formowaniem w dyszy wylotowej. Wśród znanych rozwiązań rozpylaczy inżektorowych są tzw. wersje „długie” i „krótkie”. Pierwsze z nich charakteryzują się mniejszym spadkiem ciśnienia w rozpylaczu, ponieważ mają one krótszą komorę wewnętrzną niż wersje „długie”.

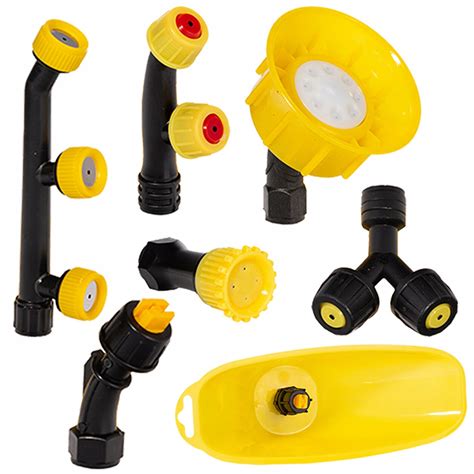

Złączki i akcesoria do opryskiwaczy - rodzaje i znaczenie

Złącza do opryskiwacza to niepozorne, ale bardzo istotne elementy układu hydraulicznego. Odpowiednio dobrane i zamontowane gwarantują szczelność systemu, co przekłada się na efektywność pracy i minimalizuje ryzyko strat cieczy roboczej. Ich różnorodność pozwala ponadto na dostosowanie ich do indywidualnych potrzeb każdego urządzenia.

Klasyfikacja złączy według funkcji

Złącza do opryskiwaczy można podzielić ze względu na ich funkcję:

• Proste: Służą do łączenia prostych odcinków przewodów. Ich konstrukcja jest prosta, a zadaniem jest zapewnienie szczelnego połączenia.
• Kątowe: Pozwalają na zmianę kierunku przewodu pod kątem prostym. Dzięki nim można prowadzić przewody w trudno dostępnych miejscach, optymalizując układ hydrauliczny.
• Trójniki: Umożliwiają podział strumienia cieczy roboczej na co najmniej dwa kierunki. Są niezbędne przy tworzeniu bardziej złożonych układów, na przykład z sekcjami lub dodatkowym wyposażeniem.
• Szybkozłącza: Ułatwiają szybkie łączenie i rozłączanie przewodów. Są szczególnie przydatne przy częstych zmianach konfiguracji opryskiwacza.
• Złączki specjalistyczne: Kategoria obejmująca elementy takie jak wtyczki kątowe, oringi uszczelniające, przetyczki, króćce pomp i sekcji, nakrętki mocujące, wkładki zaworów, trójniki plastikowe z kolankiem, gniazda proste, przyłącza węża proste, kolana równoprzelotowe, kolana z gwintem wewnętrznym, oraz przejścia proste przez zbiornik.

Materiały wykonania złączy

Złącza do opryskiwacza produkuje się z różnych materiałów, najczęściej z tworzyw sztucznych lub metali. Każdy z nich ma swoje wady i zalety:

• Tworzywa sztuczne: Cechują się dobrą odpornością na korozję, chemikalia, azot oraz na proces starzenia. Są łatwe w obróbce i odporne na zmiany temperatury oraz wysokie ciśnienia. Najczęściej stosuje się je do produkcji złączek do mniejszych opryskiwaczy.
• Metale: Zazwyczaj stal nierdzewna lub mosiądz. Są bardziej wytrzymałe i odporne na wysokie ciśnienie, ale również cięższe i droższe.

Oferowane złączki, takie jak złączka dwuskrętna, króciec węża widełkowy, nakrętka rowkowa, nypel plastikowy, nakrętka nasadowa płaska oraz szybkozłączka męska, dobrze spełniają swoją rolę dzięki zastosowaniu odpowiednich materiałów.

Na co zwrócić uwagę przy wyborze złączy?

Przy wyborze złączy do opryskiwaczy należy zwrócić uwagę na kilka kluczowych parametrów:

1. Średnica: Złączki muszą być dopasowane do średnicy przewodów, aby zapewnić szczelność połączenia.
2. Ciśnienie robocze: Elementy powinny skutecznie opierać się ciśnieniu panującemu w układzie hydraulicznym opryskiwacza, a nawet wyższemu.
3. Rodzaj materiału: Wybór materiału zależy od warunków pracy urządzenia i rodzaju stosowanych cieczy roboczych.
4. Rodzaj gwintu: Złącza mogą mieć różne rodzaje gwintów (metryczny, calowy), co wymaga dokładnego dopasowania.

Dobór odpowiednich elementów ma istotne znaczenie dla efektywności i bezpieczeństwa pracy. Zawsze warto także zainwestować w te dobrej klasy.

Prawidłowa regulacja i obsługa opryskiwacza

Nieprawidłowe przeprowadzanie oprysków zagraża zarówno ludziom, jak i środowisku. Opryskiwanie to nie jedyna metoda ochrony roślin i należy ją ograniczyć do niezbędnego minimum. Rolnicy na całym świecie przez setki lat wypracowali różnego rodzaju metody, dzięki którym możemy uzyskać zadowalające rezultaty, bez zbędnego nadużywania środków chemicznych.

Podstawowe metody agrotechniczne

Metody agrotechniczne polegają na odpowiedniej uprawie, nawożeniu, zachowaniu optymalnych terminów zabiegów oraz doborze odmian. Wysokiej jakości materiał siewny jest niezbędny dla dobrych plonów. Należy również pamiętać o wykonywaniu orki, uprawy pożniwnej itp. Ze względu na swoje działanie, jest to najbardziej wydajna metoda ochrony roślin. Rolnictwo intensywne praktycznie nie obędzie się bez takich środków chemicznych jak herbicydy, insektycydy, fungicydy, regulatory wzrostu itd. Są to środki, które walczą z konkretnymi zagrożeniami, jednak ich stosowanie niesie ze sobą szereg niebezpieczeństw dla środowiska.

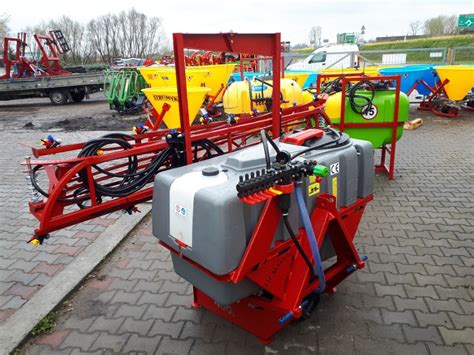

Typy opryskiwaczy polowych

Ze względu na zastosowany napęd w opryskiwaczach, wydziela się kilka rodzajów opryskiwaczy, jednak przy pracach polowych w Polsce stosuje się przede wszystkim maszyny ciągnikowe - zawieszane, przyczepiane lub nabudowane na ciągnikach.

Kalibracja opryskiwacza

Przed rozpoczęciem pracy należy odpowiednio wyregulować opryskiwacz. Na samym początku musimy upewnić się, czy przy urządzeniu nie występują żadne usterki i czy nic nie przecieka. W tym celu napełniamy zbiornik opryskiwacza do połowy czystą wodą i uruchamiamy maszynę przy ciśnieniu 0,5-0,7 MPa. Dzięki temu w bezpieczny sposób możemy sprawdzić, czy nigdzie nie występują wycieki i czy mieszadło oraz zawór rozdzielczy pracują prawidłowo. W wypadku, gdy jakaś część jest uszkodzona lub nie działa prawidłowo, należy ją wymienić.

Podczas kalibracji opryskiwacza musimy uwzględnić aktualne warunki pogodowe i dostosować ciśnienie do prędkości jazdy. Dodatkowo musimy dobrać odpowiednie rozpylacze i zapoznać się ze sposobem używania danego preparatu. Pamiętajmy, że preparaty różnią się od siebie i musimy bezwzględnie stosować się do zaleceń zawartych na etykiecie danego środka chemicznego.

Przygotowanie cieczy użytkowej i bezpieczeństwo

Przy przygotowywaniu cieczy użytkowej należy zachować szczególną ostrożność i wykonywać to w odpowiednim miejscu. Opryskiwacze są wyposażone w rozwadniacze, w których należy wykonać ciecz. Podkreślmy, że nie powinniśmy w tym celu używać innych naczyń (chyba, że na etykiecie widnieją inne zalecenia). Napełnianie zbiornika opryskiwacza najbezpieczniej wykonać na twardym, nieprzepuszczalnym podłożu.

Precyzyjne opryskiwanie

Jeżeli nasz opryskiwacz jest gotowy do pracy, możemy przystąpić do opryskiwania roślin. Przede wszystkim musimy zwrócić uwagę, aby na polu nie występowały tzw. omijaki lub dwukrotne opryski. Aby tego uniknąć, najlepiej skorzystać z odbiornika D-GPS, dzięki któremu będziemy mieli pewność, że wykonujemy zabieg w pełni precyzyjnie. Innymi sposobami na prowadzenie opryskiwacza jest wykorzystanie znaczników pianowych lub stosowanie ścieżek technologicznych. Pamiętajmy również o sprawdzeniu pogody - oprysków nie należy wykonywać przed spodziewanym deszczem, który zmyje środek chemiczny z naszych roślin.

Powyższy artykuł zawiera wyłącznie podstawowe informacje na temat obsługi opryskiwacza i przeprowadzania oprysków. Każdy opryskiwacz różni się od siebie budową, dlatego należy dokładnie zapoznać się z instrukcją obsługi.
