Obrotnice Kolejowe i Żurawie: Kluczowe Rozwiązania w Transporcie i Logistyce

Obrotnice Kolejowe

Definicja i Zastosowanie Obrotnic

Obrotnica to specjalistyczne urządzenie dźwignicowe, przeznaczone do obracania i przemieszczania pojazdów, głównie szynowych, a także do przenoszenia ich z jednego toru na drugi. Służy do zmiany kierunku jazdy pojazdu poprzez obrót platformy, na której się on znajduje.Stosuje się je zazwyczaj w miejscach o złożonej organizacji ruchu tramwajowego lub kolejowego, takich jak zajezdnie, lokomotywownie oraz zakłady produkcyjne i naprawcze różnego rodzaju taboru szynowego. Obrotnice są również nieocenione w lokomotywowniach, gdzie umożliwiają dostęp do hangarów remontowych rozmieszczonych gwiaździście wokół centralnej platformy. Ponieważ promień zawracania pojazdów kolejowych jest znaczny, odwrócenie kierunku jazdy lokomotyw o 180° za pomocą pętli torów wymagałoby ogromnej powierzchni. Obrotnice rozwiązują ten problem, a ich platforma ma średnicę dostatecznie dużą, aby zmieścił się na niej cały obracany pojazd. Czasami znajdują zastosowanie na torowiskach do przeciągania wózków z urobkiem w kopalniach i kamieniołomach, gdzie brak miejsca lub ekonomicznego uzasadnienia do instalowania zwrotnic i rozjazdów.

Budowa i Zasada Działania Obrotnic

Obrotnice montowane są na punktach krzyżowania torów, a można nimi sterować za pomocą radiowej lub ręcznej obsługi. Pojazd wprowadza się na platformę, tam go zatrzymuje i uruchamia mechanizm obracający platformę dokoła osi. Obrotnice kolejowe stanowią zazwyczaj integralną część torowiska stałego, a rozstaw między szynami obrotnicy dostosowany jest do rozstawów istniejących torów dojazdowych.Podczas projektowania obrotnic kolejowych i tramwajowych konieczne jest wzięcie pod uwagę poprawności ich działania oraz odpowiednich własności wytrzymałościowych i funkcjonalnych. Równie istotne jest odpowiednie dopasowanie konstrukcji urządzenia do fundamentów bądź podłoża, na którym jest posadowione.

Obrotnice w Ofercie Rynkowej

Przedsiębiorstwa specjalizujące się w torowiskach dźwignicowych, takie jak Przedsiębiorstwo HAK, posiadają w ofercie zaawansowane rozwiązania z zakresu obrotnic kolejowych, tramwajowych oraz wagonowych. Firmy te przygotowują kompleksowe realizacje obrotnic dla konkretnych obiektów i zastosowań - od projektu, poprzez produkcję, dostawę i montaż, aż po uruchomienie urządzenia w miejscu jego użytkowania. Poza obrotnicami wagonowymi oferują również inne rozwiązania, służące obsłudze taboru szynowego, w tym przesuwnice kolejowe i wagonowe, a także specjalne rozwiązania techniczne wykorzystywane w procesach produkcji i naprawy elementów taboru szynowego.

Żurawie

Żurawie Portowe i Stoczniowe

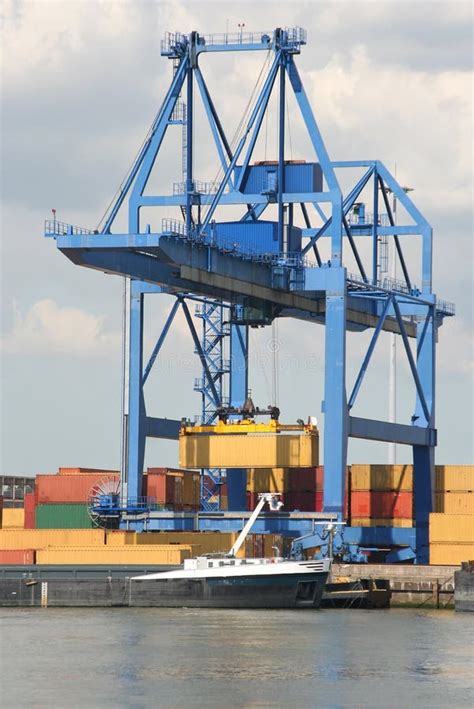

W obszarze urządzeń dźwignicowych istotną rolę odgrywają również żurawie. Na przykład firma FUD S.A. produkuje żurawie jako gotowe wyroby, oferując kompleksową dostawę urządzenia wraz z uruchomieniem. W ich ofercie znajdują się między innymi żurawie portowe, stoczniowe i offshore.Żuraw portowy (dźwig portowy) to dźwignica służąca do przeładunku towarów ze statków na nabrzeże lub odwrotnie. Jest on skonstruowany tak, że może wykonywać kilka ruchów jednocześnie: podnosić i opuszczać ładunki, obracać się wokół własnej osi, zmieniać nachylenie wysięgnika, a także jechać wzdłuż nabrzeża.Żuraw stoczniowy to żuraw o specjalnym przeznaczeniu do montażu i remontu obiektów pływających. Zwykle montowany jest na szynowym podwoziu i posiada konstrukcję wypadową, gdzie cały mechanizm wychyla się, zachowując tę samą wysokość przenoszonego ładunku. W przeciwieństwie do żurawia portowego, jego ruchy muszą być wolne i precyzyjne, co jest kluczowe dla delikatnych operacji stoczniowych.

Żurawie Obrotowe Ogólnego Przeznaczenia

Z doświadczenia i obserwacji rynku wynika, że szczególnie uciążliwe i czasochłonne pod względem ergonomii dla pracowników jest ręczny transport, a także dosuwanie lub przemieszczanie stosunkowo małych ładunków. Żurawie obrotowe są odpowiedzią na te wyzwania. Mogą być zainstalowane bezpośrednio na stanowisku pracy i wyposażone we wciągniki różnego typu. Dzięki personalizacji możliwe jest łatwe i szybkie podnoszenie, łagodny transport oraz dokładne i bezpieczne odstawianie przedmiotów różnego typu i wagi. Pozwala to na znaczną redukcję prac przezbrojeniowych i dodatkowych oraz uniknięcie przestojów związanych z oczekiwaniem na żurawie halowe.

Żurawie Obrotowe Portalowe

Żuraw obrotowy portalowy to typowy żuraw obrotowy ramieniowy z szynami jezdnymi, zastosowany w ramie portalowej. Wyposażony jest w mechanizm obrotowy, gdzie rama portalowa stanowi część nośną. Pod ramą portalu znajduje się mechanizm jezdny, który umożliwia poruszanie się po szynie naziemnej. Na górze mechanizmu obrotowego umieszczone jest ramię i mechanizm luffing. Charakteryzuje się szerokim udźwigiem znamionowym oraz wysoką wydajnością, umożliwiając pracę nawet 22 godziny na dobę. Posiada trójwymiarową strukturę, co jest istotne w przypadku skomplikowanych operacji.
