W obliczu rosnących potrzeb magazynowych, firmy często stają przed dylematem: rozbudować istniejący obiekt, zmienić jego lokalizację, czy znaleźć alternatywne rozwiązanie? Trzecią, coraz popularniejszą opcją, jest zastosowanie przegubowego wózka widłowego z obrotową głowicą. Dzięki optymalizacji układu regałów i zmniejszeniu szerokości korytarzy, wózki te mogą znacząco zwiększyć pojemność magazynu w istniejącym obiekcie.
Czym jest przegubowy wózek widłowy?
Przegubowy wózek widłowy, znany również jako wózek z wahliwą głowicą lub wózek do bardzo wąskich korytarzy (VNA - Very Narrow Aisle), to specjalistyczny typ wózka widłowego. Stosowany jest głównie w magazynach o dużej gęstości składowania i przeznaczony do ciągłej pracy zarówno wewnątrz, jak i poza magazynem.
Na rynku dostępne są modele z różnymi kątami wychylenia głowicy: 180, 190, 200, a nawet 210 stopni. Im większy kąt obrotu, tym mniejsze wymagania dotyczące szerokości korytarza, co przekłada się na możliwość zagospodarowania większej liczby regałów.
Zalety przegubowych wózków widłowych
Przegubowy wózek widłowy łączy w sobie zalety wózka z przeciwwagą i 3-kierunkowego wózka paletowego VNA. Pozwala to skutecznie zwiększyć pojemność magazynową nawet o 50% w porównaniu z wózkami widłowymi z przeciwwagą i o 30% w porównaniu z wózkiem wysokiego składowania, przy jednoczesnym zmniejszeniu floty pojazdów.
Wózki przegubowe stanowią optymalny wybór pod względem kosztów zakupu, kosztów pracy oraz maksymalizacji pojemności magazynowej.
Wąskie korytarze - klucz do zwiększenia pojemności
Dzięki możliwości pracy w korytarzach o szerokości zaledwie 1,9 metra (lub nawet 1,6 m w przypadku niektórych modeli MiMA), przegubowy wózek widłowy pomaga maksymalizować pojemność magazynową. Węższe korytarze pozwalają na dodanie większej liczby regałów, co bezpośrednio przekłada się na zwiększoną efektywność składowania.
Korzyści z użytkowania przegubowego wózka widłowego
- Elastyczna praca, duża prędkość i wysoka wydajność: Wózek porusza się w linii prostej wzdłuż korytarza. Podczas podnoszenia towaru, cała zabudowa nie musi obracać się o 90°, ani kilkakrotnie manewrować w wąskiej przestrzeni, aby wyregulować kąt wideł.
- Komfort i bezpieczeństwo operatora: Kierowca nie musi obracać głowy podczas jazdy, chodzenia i podnoszenia w tym samym kierunku, co w innych modelach (np. z bocznymi siedzeniami) mogłoby powodować zmęczenie i skręcenia. W tradycyjnych wózkach głowa kierowcy jest często skręcona o ponad 45° przez 50% czasu jazdy.
- Przyjazne dla środowiska opony: Wózki przegubowe wyposażone są w przyjazne dla środowiska gumowe stałe opony, które w przeciwieństwie do opon rolkowych z PU, mają niewielki nacisk na podłoże. Nie powodują tarcia ani uszkodzeń posadzki, co skutkuje mniejszą ilością kurzu w magazynie. Mogą być używane zarówno wewnątrz, jak i na zewnątrz, na zwykłym podłożu bez specjalnych modyfikacji.
- Lepsza widoczność i brak podwójnej obsługi: Przegubowy wózek widłowy, np. marki MiMA, zapewnia lepszą widoczność oraz możliwość pracy zarówno wewnątrz, jak i na zewnątrz, eliminując potrzebę podwójnej obsługi. Dzięki temu zapewnia bezpieczniejszą i szybszą pracę podczas operacji od ciężarówki do regału.

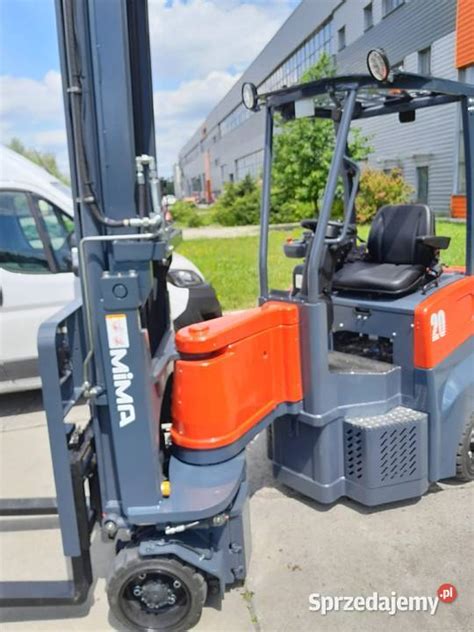

Przegubowy wózek widłowy MiMA
Firma MiMA wprowadziła na rynek przegubowe wózki widłowe w 2013 roku, sprzedając od tego czasu tysiące modeli. Najważniejsze cechy wózków przegubowych MiMA to:
- Szybkie i łatwe wyjmowanie baterii.
- Silnik trakcyjny AC o mocy 18,5 kW.
- Wybór akumulatorów o pojemności do 900 amperogodzin.
- Ergonomicznie zaprojektowana kabina.
- Zmniejszone zużycie energii.
- Głowica obrotowa 210 stopni.
- Możliwość pracy w korytarzach o szerokości zaledwie 1,6 m.
- Wysokość podnoszenia do 12,5 m.
Wózki widłowe MiMA wyróżniają się doskonałą jakością konstrukcji, dzięki bardzo wytrzymałemu podwoziu i masztom zaprojektowanym specjalnie, aby wytrzymać intensywne użytkowanie. Każdy wózek jest produkowany z wysokogatunkowej stali i odlewów.
Budowa i kluczowe komponenty wózka widłowego
Wózki widłowe są podstawowymi narzędziami w magazynach i innych scenariuszach przemysłowych. Zrozumienie ich kluczowych komponentów pomaga poprawić bezpieczeństwo, efektywność konserwacji i ogólną wydajność. Poniżej omówiono najważniejsze podzespoły wózka widłowego oraz ich funkcje.
Produkcja wózka widłowego krok po kroku cz. IV: Oś napędowa, silnik i kabina
1. Rama ciężarówki (podwozie)
Rama ciężarówki, czyli obudowa wózka widłowego, przypomina podwozie samochodu. Jest to metalowa konstrukcja, do której przymocowane są wszystkie kluczowe części wózka widłowego, w tym koła, osie, silnik, maszt, przeciwwaga i górna osłona.
2. Kabina operatora
Kabina operatora to miejsce, w którym kierowca wózka widłowego siedzi (lub stoi) w celu obsługi sprzętu. Zawiera ona różnorodne elementy sterujące i operacyjne, służące do poruszania i kontroli wózka widłowego. W niektórych modelach kabina posiada siedzenie, podczas gdy inne są przeznaczone do pracy w pozycji stojącej.
Dach ochronny jest przedłużeniem kabiny, wspierającym metalowy dach nad głową operatora. Obowiązkowa funkcja bezpieczeństwa, Ochrona Ogólna to stalowa konstrukcja zaprojektowana w celu ochrony operatorów przed opadającymi obiektami, takimi jak pudła czy gruz.
3. Przeciwwaga
Przeciwwaga to ciężar umieszczony z tyłu wózka widłowego, zainstalowany w ramie wózka. Jej zadaniem jest zrównoważenie zamierzonej, najbardziej ekstremalnej nośności, zapewniając stabilność pojazdu. W wózkach widłowych o dużej pojemności stosuje się przeciwwagi typu stosu, składające się z metalowych płyt lub obudowań. W elektrycznych wózkach widłowych komora baterii (często pod siedzeniem) zawiera akumulatory przemysłowe, które zasilają operacje.
4. Maszt i układ podnoszenia
Maszt wózka widłowego odpowiada za jego główne możliwości podnoszenia. Jest to zespół skierowany pionowo w górę, znajdujący się z przodu wózka, zawierający blokujące się szyny, które podnoszą widły wraz z karetką ładunkową. Siłownik podnoszenia napędza pionowy ruch ładunku na maszcie. Wyróżnia się trzy podstawowe typy masztów:
- Hilo-Mast (Duplex): Mechanizm o powiększonym wolnym skoku wideł.
- Triplex: Maszt wielostopniowy, pozwalający na podnoszenie ładunków na dużą wysokość.
- Specjalizowane maszty: Wyposażone w głowicę z osprzętem dodatkowymi (np. chwytaki, przesuwy boczne).
Dwustopniowy maszt (dwukał czołski, z lub bez wolnego windy) jest idealny dla standardowych wysokości magazynowych.
5. Źródło zasilania
Wózki widłowe mają dwa podstawowe źródła zasilania: silnik spalinowy lub silnik elektryczny zasilany akumulatorem lub ogniwami paliwowymi. Wózki widłowe z silnikiem spalinowym mogą spalać gaz, gaz LP, CNG lub olej napędowy. Silniki te, podobnie jak w pojazdach, wtłaczają płynne paliwo i powietrze do cylindra z tłokiem, który jest sterowany przez wał korbowy. Świeca zapłonowa inicjuje eksplozję, która popycha tłok, a energia jest przekształcana w energię mechaniczną napędzającą wózek widłowy.
Głównym akcesorium urządzenia napędowego elektrycznego wózka widłowego jest silnik prądu stałego, który przekształca energię elektryczną baterii w mechaniczny moment obrotowy i napędza koło spacerowe lub silnik pompy oleju. Sterowanie silnikiem, zmiana kierunku i kontrola prędkości silnika są realizowane przez regulator prędkości.
6. Karetka, widły i osprzęt
Karetka to istotna część masztu, służąca do podnoszenia i stabilizacji ładunku. Widły to wystające elementy metalowe w dolnej części karetki, służące do podnoszenia ładunku. Płaska powierzchnia wzdłuż tylnej części karetki pomaga w podtrzymywaniu ładunku. Przewóz obsługuje widelce i załączniki, poruszając się wzdłuż szyn masztu. Specjalistyczne narzędzia, takie jak zaciski do rolki papierowej, wiele przewodników paletowych, arkusze poślizgu, rotatory, klipsy do beczek, pręty strunowe, haki, wiadra ładunkowe, wsporniki czy zaciski kartonowe, zwiększają efektywność i wszechstronność wózka w obsłudze unikalnych materiałów.
W przypadku wózków z mechanizmem obrotowym, dźwignia obrotu umożliwia obrócenie ładunku o 90 stopni w lewo lub w prawo.
7. Hamulce
Wózki widłowe wyposażone są w dwa niezależne układy hamulcowe: zasadniczy (nożny) oraz pomocniczy (ręczny). Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju. Hamulce zasadnicze (nożne) uruchamiane są pedałem podczas jazdy, natomiast hamulce pomocnicze (ręczne) służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.
8. Opony
Opony do wózków widłowych są kluczowe dla zapewnienia przyczepności i podstawy potrzebnej do bezpiecznego i wydajnego przemieszczania wózka. Dostępne są różne typy opon, a wózki widłowe mogą mieć różne układy opon. Opony pneumatyczne (często wypełnione pianką, odporne na kłucie) są idealne do środowisk z dużą ilością gruzu i do użytku na zewnątrz, ponieważ mają lepszą przyczepność na nierównych powierzchniach. Opony pełne są używane wewnątrz na gładkich, płaskich powierzchniach.
9. Oświetlenie i bezpieczeństwo
Wózki widłowe posiadają kilka unikalnych rodzajów lamp, w zależności od zastosowania. Jednym z najbardziej rozpoznawalnych jest lampa przymocowana do dachu ochronnego, będąca kierunkowym źródłem światła, kontrolowanym przez operatora. Przydatna jest do oświetlania wnętrza ciężarówek, kontenerów i innych przestrzeni, gdzie umieszcza się lub usuwa ładunki. Większość ciężarówek ma czerwone i żółte tylne światła wskazujące hamowanie, cofanie i skręcanie.
Bezpieczeństwo wózków widłowych jest kluczowe, a wiele wózków jest wyposażonych w alarmy i sygnały, aby zapewnić bezpieczną pracę. Zapewnienie zasilania przez cały cykl podnoszenia jest niezwykle ważne.
Wymiana uszczelki głowicy w wózku widłowym

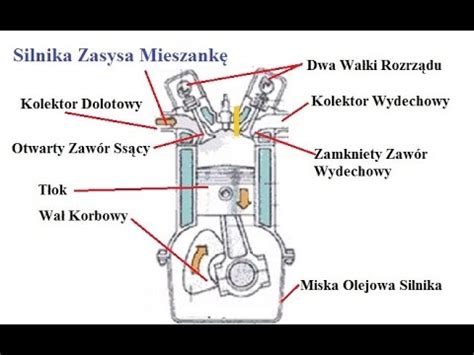

W wózkach widłowych, ze względu na zwartą zabudowę ramy i utrudniony przepływ powietrza, częściej niż w samochodach diagnozuje się uszkodzenie uszczelki między głowicą a blokiem silnika, co prowadzi do gorszego chłodzenia i większego przegrzewania silnika.
Objawy uszkodzonej uszczelki głowicy
Aby zminimalizować ryzyko uszkodzenia uszczelki, należy zwracać szczególną uwagę na skuteczność układu chłodniczego. Ciężkie warunki pracy silnika wymagają dobrego chłodzenia i odpowiedniego stanu płynu chłodniczego. Najczęściej występujące objawy uszkodzonej uszczelki to:
- Niestabilna praca nierozgrzanego silnika.
- Problem z jego uruchomieniem.
- Nadmiar spalin i występowanie białego dymu.
- Zwiększający się poziom oleju silnikowego i ubytki płynu chłodzącego.
Dwie ostatnie oznaki wskazują na przepalenie uszczelki między kanalikami olejowymi i chłodzenia, co skutkuje dostawaniem się płynu chłodzącego do oleju, mieszaniem się z nim i spalaniem w komorze cylindrów, co daje charakterystyczne spaliny wydobywające się z rury wydechowej.
Diagnostyka i przygotowanie do wymiany
Przed ściągnięciem głowicy z silnika w celu naprawy należy sprawdzić ciśnienie w układzie chłodniczym na pracującym silniku lub przeprowadzić test na obecność spalin w płynie chłodzącym za pomocą specjalnego płynu, który zmienia kolor pod wpływem dwutlenku węgla.
W silnikach wózków widłowych najczęściej pod głowicami występują uszczelki z miękkiego materiału z metalowymi okuciami oraz uszczelki wykonane z kilku metalowych warstw. W przypadku uszczelek metalowych należy zwrócić uwagę na ich grubość, przystosowaną do fabrycznego montażu (cieńsze) lub do montażu w remontowanych silnikach z przeszlifowaną płaszczyzną bloku lub głowicą (grubsze), aby utrzymać odpowiednią odległość między tłokami a zaworami.
Szlif głowicy należy wykonać przed każdą wymianą uszczelki, a także przy naprawie polegającej na wymianie głowicy na fabrycznie nową, ponieważ może ona nie być idealnie splanowana. Przy każdej naprawie głowicy, po jej ściągnięciu, producenci uszczelek wymagają wymiany śrub głowicy na nowe, aby zachować gwarancję. Przed wkręceniem nowych szpilek zaleca się zmierzyć długość śruby i głębokość jej gniazda - podczas planowania silnika lub głowicy mogło dojść do ubytku materiału na tyle dużego, że śruba nie zmieści się w całości. Przed zakręceniem śrub należy zwrócić uwagę na idealną czystość ich gwintu i gwintu w otworze bloku. Można jedynie użyć niewielkiej ilości oleju na podsadzenie śruby, zaraz pod jej łbem, dla lepszego dopasowania do silnika.
Dokręcanie głowicy w wózku widłowym
Po założeniu nowej uszczelki głowicy wózka widłowego należy dokręcić głowicę z odpowiednią siłą i we właściwej kolejności. Całkowitą siłę dokręcania śrub głowicy dobrze jest podzielić na kilka etapów (np. 3), zamiast od razu dociskać pełną siłą głowicę do korpusu silnika. Taki sposób dokręcania zapewni lepsze przyleganie uszczelki do pozostałych elementów. Poniżej przedstawiono przykładowe maksymalne momenty obrotowe dokręcania głowic dla popularnych silników:
- General Motors 3,0L: Moment obrotowy - 130 Nm
- Isuzu C240: Moment obrotowy - 100 Nm
- Komatsu 4D94E: Moment obrotowy - 50 Nm → 110 Nm
- Mazda FE C: Moment obrotowy - od 80 do 90 Nm na zimnym silniku, następnie od 95 do 100 Nm na zagrzanym silniku
- Mitsubishi 4DQ5: Moment obrotowy - 120 Nm
- Mitsubishi 4G33: Moment obrotowy - 75 Nm na zimnym silniku, następnie 85 Nm na zagrzanym silniku
- Mitsubishi 4G63 i 4G64: Moment obrotowy - na zimnym silniku 80 Nm → 0 Nm → 20 Nm, a następnie o kąt +90 stopni i znów +90 stopni
- Mitsubishi S4S: Moment obrotowy - 120 Nm na zimnym silniku
- Nissan H20 i H20-II: Moment obrotowy - 85 Nm
- Nissan H25: Moment obrotowy - 95 Nm
- Nissan K15, K21 i K25: Moment obrotowy - 20 Nm → 70Nm → 0 Nm → 25Nm, a następnie dokręcenie o kąt +90 stopni
- Nissan TD27: Moment obrotowy - 40 Nm → 60Nm, a następnie dokręcenie o kąt +90 stopni
- Perkins 1004.4: Moment obrotowy - 110 Nm i dodatkowo: śruby L +210 stopni, śruby M +180 stopni, śruby S +150 stopni
- Perkins 4.203: Moment obrotowy - 100 Nm
- Perkins 903.27 - CP80776: Moment obrotowy - 70 Nm na zimnym silniku, następnie dokręcenie o kąt +60 stopni i znów +60 stopni
- Toyota 1DZ i Toyota 2J: Moment obrotowy - 100 Nm
- Toyota 1Z i Toyota 2Z: Moment obrotowy - 120 Nm
- Toyota 4P: Moment obrotowy - 110 Nm
- Toyota 4Y: Moment obrotowy - 100 Nm
- Toyota 5K: Moment obrotowy - 20 Nm → 40 Nm → 60 Nm → 0 Nm → 60 Nm
- Toyota 5R: Moment obrotowy - 110 Nm
- Volkswagen BEF - gaz: Moment obrotowy - 40 Nm, a następnie dokręcenie o kąt +90 stopni i znów +90 stopni
- Volkswagen BEQ i BEU - diesel: Moment obrotowy - 30 Nm → 60 Nm, a następnie dokręcenie o kąt +90 stopni i znów +90 stopni
- Yanmar 4TNE98: Moment obrotowy - 60 Nm → 110 Nm
