Rozrzutnik obornika to maszyna rolnicza służąca do równomiernego rozprowadzania obornika lub innych nawozów organicznych na polu. Jest to istotne dla zrównoważonego rolnictwa, poprawy jakości gleby oraz zwiększania plonów. Współczesne rozrzutniki obornika to jednostki hydrauliczne, napędzane wałem odbioru mocy (WOM). W zależności od konstrukcji mogą posiadać budowę jedno-, dwuosiową lub tandemową, choć w ostatnich latach obserwuje się tendencję do ograniczania liczby osi, zwłaszcza w maszynach o średniej ładowności. Zrozumienie budowy i działania tej maszyny, a w szczególności roli jej przekładni, jest kluczowe dla efektywnej eksploatacji.
Ogólna Budowa Rozrzutnika Obornika

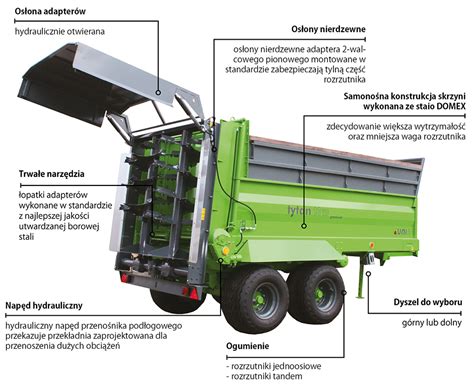

Na pierwszy rzut oka rozrzutnik obornika można pomylić z przyczepą, którą przyłącza się do ciągnika. Do najważniejszych jego części należy skrzynia załadunkowa, mechanizm podający, układ jezdny, adapter rozrzutu oraz, co jest przedmiotem dalszej analizy, przekładnia.
Skrzynia Ładunkowa
Kluczowym elementem rozrzutnika jest skrzynia załadunkowa przeznaczona na obornik. Ważne, aby była ona trwała oraz odporna na rdzę. Grubość blachy ścian i podłogi może wahać się od 3 mm (np. w skrzyniach Brochard wykonanych ze stali Domex) do 6 mm (podłoga w Metaltech RO 10 i 10+ ze stali Hardox) lub nawet 8 mm, choć należy pamiętać, że większa grubość może przełożyć się na mniejszą ładowność skrzyni. Pojemność skrzyni zależy od wielkości gospodarstwa: dla mniejszych wystarcza 6 m³, dla średnich optymalna jest pojemność 8-12 m³, natomiast duże gospodarstwa potrzebują ponad 12 m³. Tradycyjne skrzynie ładunkowe umożliwiają transport innych materiałów, a niektóre modele, jak Metal-Fach N280/2, wyróżniają się otwieranymi burtami, pozwalając na wykorzystanie maszyny jako przyczepy. Skrzynie skorupowe zyskują na popularności ze względu na zwiększoną wytrzymałość i szczelność, przydatną przy przewożeniu materiałów sypkich i wilgotnych. W rozrzutnikach z pojedynczą osią i dużymi kołami skrzynia ładunkowa jest często zwężona, mieszcząc się między kołami, co jednocześnie obniża środek ciężkości. Firma A-Lima-Bis zastosowała w modelach Evo Spreader skrzynię samonośną, co pozwoliło na obniżenie progu załadunku do 2,1-2,15 m, ułatwiając napełnianie. Aby zapobiec uszkodzeniom krawędzi skrzyni podczas załadunku, niektórzy producenci stosują drewniane listwy na jej górnej krawędzi.
Układ Jezdny
Układ jezdny jest jednym z kluczowych elementów rozrzutników obornika, gdyż musi sprostać przewożeniu bardzo dużych ilości materiału. Obciążenia i przebiegi tych maszyn często przekraczają standardowe wartości dla przyczep. W najnowszych konstrukcjach obserwuje się tendencję do ograniczania liczby osi. O ile jeszcze niedawno rozrzutniki o średniej ładowności dostępne były głównie z układem tandemowym, o tyle obecnie wśród największych firm dominuje oś pojedyncza w połączeniu z kołami o dużej średnicy, wyposażonymi w opony z bieżnikiem rolniczym, podobnym do stosowanego w oponach ciągnikowych. Rozwiązanie z dużymi, pojedynczymi kołami ma dwie główne zalety: mniejsze zapotrzebowanie na moc, wynikające z niższych oporów toczenia (producenci deklarują, że do współpracy wystarcza ciągnik o 10-20% słabszy niż w przypadku osi tandemowej), oraz poprawiona manewrowość, zmniejszająca ryzyko spychania podłoża podczas skręcania. Rozrzutniki jednoosiowe zazwyczaj nie posiadają amortyzacji kół, jednak sytuację poprawiają powszechnie stosowane amortyzowane dyszle. Większość rozrzutników ma oko dyszla zamontowane na dolnym zaczepie ciągnika, ale niektórzy producenci dopuszczają wybór między zaczepem górnym a dolnym. Standardowe wyposażenie może zawierać hamulce najazdowe, a opcjonalnie dostępne są hamulce hydrauliczne lub pneumatyczne. Obudowa rozrzutnika w kształcie trapezu zapobiega skręcaniu ramy i kabiny ładunkowej.
Przenośnik Łańcuchowy i Zabezpieczenia
Wewnątrz skrzyni ładunkowej zlokalizowany jest przenośnik łańcuchowy, zazwyczaj podwójny, z dwoma łańcuchami na każdej połowie szerokości przestrzeni ładunkowej. W rozrzutniku N276 FALCON zastosowano wytrzymały, jedno-rzędowy przenośnik podłogowy łańcuchowy (łańcuch NK14 o zrywalności 21 ton) z automatycznym napinaniem poprzez przesuwanie wałka z łożyskiem samonastawnym. Standardem jest napęd hydrauliczny, umożliwiający bezstopniową regulację prędkości posuwu. Ważnym elementem zabezpieczającym jest zasuwa (płyta wsuwana między walce adaptera a skrzynię ładunkową), która chroni adapter przed naporem nawozu podczas transportu i uruchamiania walców, zapobiegając przeciążeniom mechanizmu napędu oraz gubieniu materiału. Innym zabezpieczeniem są osłony adaptera, które zapobiegają gubieniu resztek obornika i chronią osoby postronne przed kontaktem z zębami adaptera. Zasuwa, wysunięta do góry podczas pracy, dodatkowo chroni ciągnik przed odpryskami obornika.
Adapter Rozrzutu
Adapter rozrzutu jest kluczowym elementem wpływającym na jakość pracy i wydajność rozrzutnika. Wyróżniamy dwie główne kategorie adapterów: poziome i pionowe. Adapter poziomy, z dwoma walcami, często współpracuje z tarczami rozrzucającymi, rozluźniając nawóz i podając go na tarcze. Takie zespoły dozowania pozwalają na rozrzucanie nie tylko obornika, ale także wapna, kompostu czy pozostałości z biogazowni, osiągając szerokość pracy do 25 m. Wymagają one obornika niezbyt słomiastego. Adaptery pionowe mogą posiadać dwa lub cztery walce. Czterowalcowe rozrzucają obornik na szerokość od 4 do 8 m i sprawdzą się przy szerokopasmowym rozrzucaniu każdego rodzaju obornika. Adaptery dwuwalcowe, dzięki wysokiej prędkości obwodowej walców i ich większej średnicy, osiągają większą szerokość roboczą i są bardziej uniwersalne, nadając się do rozrzucania kompostu, torfu, a nawet wapna. Segmenty rozrzucające rotora są wykonane z materiału odpornego na zużycie, który umożliwia dokładne rozrzucanie, szczególnie na łąkach. W standardzie rozrzutnik N276 Falcon wyposażony jest w pionowy adapter rozrzucający o szerokości 1,5 metra, z dwoma wirnikami i wymiennymi ostrzami ze stali HARDOX 450, zapewniającymi szerokość rozrzutu do 12 metrów. Opcjonalnie dostępny jest adapter poziomy ZENI z dwiema tarczami i poziomymi ostrzami, idealny do rozdrabniania przefermentowanego obornika, również zapewniający szerokość rozrzutu do 12 metrów.
Przekładnia Kątowa w Rozrzutnikach Obornika: Budowa, Funkcja i Konserwacja
Przekładnia kątowa jest sercem układu napędowego rozrzutnika. Jej budowa i właściwy serwis mają fundamentalne znaczenie dla długotrwałej i bezawaryjnej pracy maszyny.
Rola i Zasada Działania Przekładni Kątowej

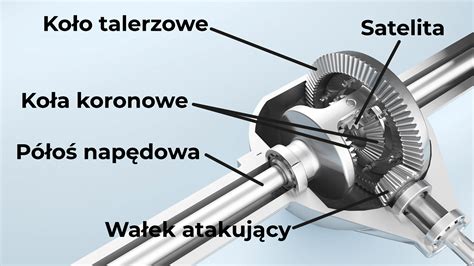

Przekładnie kątowe w rozrzutnikach obornika zmieniają kierunek przepływu momentu obrotowego o 90°, dzięki czemu wał napędowy WOM, ustawiony równolegle do osi ciągnika, może zasilić poprzeczny wał przenoszący napęd na zespół wyrzutowy. Jednocześnie przekładnia redukuje lub utrzymuje prędkość obrotową, zależnie od wybranego przełożenia. Na przykład, przekładnie 1:1,5 zwiększają moment obrotowy o 50% przy niższych obrotach. Przełożenie decyduje, czy przekładnie kątowe w rozrzutnikach postawią na prędkość wału wyrzutowego, czy na jego moment roboczy.
Elementy Konstrukcyjne Przekładni (Obudowa i Komponenty)
Choć producenci różnią się detalami, przekładnie kątowe w rozrzutnikach mają wspólne moduły: korpus (obudowę), parę kół stożkowych, łożyska, uszczelnienia i pokrywę serwisową. Zrozumienie funkcji każdego elementu ułatwia dobór zamienników i planowanie konserwacji. Obudowa przekładni może być wykonana z różnych materiałów, co wpływa na jej właściwości. Przykładowo, do lekkich rozrzutników 4-6 t, potrzebujących wysokich obrotów do równomiernego sypania lekkiego, suchego materiału, idealnym rozwiązaniem jest przekładnia z aluminiowym korpusem (np. przekładnia do rozsiewacza MZ15 1:1, z wałkiem Ø 25 mm i nominalnymi 540 obr./min na WOM). Gdy rozrzutnik waży 8-14 t i często wyrzuca mokry obornik lub wapno, liczy się przede wszystkim moc na wale. W takich przypadkach lepiej sprawdza się przekładnia kątowa 1:1,5 Ø 25 mm z tworzywowym, lecz wzmocnionym korpusem odpornym na korozję. Redukcja obrotów o ⅓ podnosi moment wyjściowy o 50%, co zmniejsza wrażliwość na przeciążenia i obniża wibracje całego układu napędowego. Przy montażu przekładni należy zmierzyć kwadrat rozstawu śrub i użyć śrub klasy 8.8, dokręcając je krzyżowo momentem 45 Nm.
Konserwacja i Serwis Przekładni
Odpowiedni film olejowy chroni zęby i łożyska przed scuffingiem, a skuteczne uszczelniacze zatrzymują mieszankę oleju, wody i pyłu. Przeciętna przekładnia mieści około 0,6 l oleju. Pierwszy serwis przekładni MZ80 zaleca się po 50 godzinach pracy, kolejne co 250 godzin lub raz w sezonie. Jeśli wziernik ma mleczny kolor, olej należy natychmiast wymienić wraz z uszczelnieniem. W korpusach aluminiowych stosuje się simmering z wargą przeciwpyłową. Dla przekładni z odlewu można użyć zwykłego NBR. W przypadku wymiany uszczelnienia można zamontować uszczelnienie z podwójną wargą - np. simmering 35×56×12 mm - i od razu wypłukać korpus świeżym olejem 80W-90, aby usunąć kwasowy kondensat. Jeżeli po godzinie pracy obudowa przekładni przekracza 80°C, powodem bywa niski poziom oleju albo zbyt gęsta lepkość przy niskiej temperaturze otoczenia. W zimie zaleca się przejście na olej 75W-90, latem natomiast należy dbać, by wskaźnik poziomu wziernika był zawsze w połowie okienka. Regularnie serwisowane przekładnie kątowe potrafią przeżyć trzy komplety łańcuchów podłogowych. Kluczem jest dobór właściwego przełożenia, szczelne simmeringi i olej o lepkości dopasowanej do obciążeń sezonu.
Rozpoznawanie i Usuwanie Typowych Awaraii Przekładni
Choć dobrze serwisowane przekładnie kątowe w rozrzutnikach mogą przeżyć kilka sezonów, wysyłają sygnały ostrzegawcze na długo przed ostateczną awarią. Krótki, metaliczny klik pod pełnym ładunkiem oznacza najczęściej wybity luz na kołach stożkowych lub pęknięty ząb. Jeśli ubytek obejmuje ponad 10% powierzchni, wymiana całej jednostki jest tańsza niż regeneracja. W roli zamiennika sprawdzi się przekładnia kątowa podwójna 1:1,5, którą można przykręcić do istniejącego rozstawu 90×90 mm. Czarny film na obudowie to klasyczny objaw zużytego simmeringu. Wyczuwalne wibracje wału wyrzutowego to sygnał, że łożysko wejściowe jest już częściowo zatarte. W takiej sytuacji należy zdemontować wałek, a zużyte łożysko zastąpić łożyskiem stożkowym 30216 (80×140×28,25 mm). Wymienić należy jednocześnie olej i uszczelniacz, ponieważ opiłki zatartego łożyska potrafią w kilka godzin zniszczyć koła spiralne. Gdy koła zębate są wyszczerbione na więcej niż 10%, remont częściowy zwykle mija się z celem - czas i koszt dorównują cenie nowej jednostki.
Sterowanie, Napęd i Wymagania Mocy
System Napędowy
Mechanizm podający rozrzutnika składa się z instalacji hydraulicznej, łańcucha podłogowego, który jest napędzany za pomocą przekładni redukcyjnej połączonej z silnikiem hydraulicznym oraz regulatora natężenia przepływu oleju z pokrętłem. Układ jest zasilany olejem z układu hydrauliki zewnętrznej ciągnika poprzez przewody hydrauliczne. Kierunek przesuwu przenośnika zależy od kierunku przepływu oleju hydraulicznego przez układ. Przekładnia RT 300, nasmarowana olejem i napędzana hydraulicznym silnikiem, pozwala na płynną zmienność posuwu do przodu i do tyłu.
Regulacja Posuwu i Dawkowania
Sterowanie pracą przenośnika podłogowego odbywa się przy pomocy rozdzielacza w kabinie ciągnika. Zastosowanie takiego rozwiązania umożliwia szybką zmianę kierunku przesuwu oraz skraca czas reakcji. Prędkość przesuwu przenośnika regulujemy pokrętłem regulatora przepływu, przeważnie w skali od 0 do 10, przy czym nastawienie na 0 oznacza, że podajnik nie pracuje. Hydrauliczne podajniki pozwalają na bardzo precyzyjne dostosowywanie prędkości podawania materiału, co jest szczególnie przydatne przy różnorodnym materiale. Hydraulika zapewnia stabilność pracy maszyny nawet przy nierównych obciążeniach, co pozwala na równomierny rozrzut obornika. Zawór płynnego zmieniania umożliwia rozrzucanie zaplanowanej ilości nawozu na hektar. Dawka nawożenia zależy od kilku czynników: prędkości posuwu hydraulicznego (im szybszy posuw, tym większa dawka), szerokości roboczej rozrzutnika (większa szerokość oznacza cieńszą warstwę na jednostkę powierzchni) oraz prędkości jazdy ciągnika (wolniejsza jazda oznacza większą dawkę na daną powierzchnię). Na dawkę nawożenia wpływa również wysokość załadowanego obornika w skrzyni ładunkowej, dlatego należy dążyć do równomiernego rozmieszczenia ładunku. Po ustawieniu dawki można przeprowadzić test próbny na niewielkiej części pola. Nowoczesne systemy, takie jak MF-S-Control w wersji DigiDevice czy ISOBUS, umożliwiają precyzyjne nawożenie, optymalizację kosztów, tworzenie i analizę danych, a także zmienne dawkowanie nawozów z uwzględnieniem przestrzennej zmienności gleby.
Zapotrzebowanie na Moc Ciągnika
Rozrzutniki o ładowności 10-12 ton zazwyczaj wymagają ciągnika o mocy co najmniej 100 KM. Jest to niezbędne minimum. Przykładowo, Joskin Tornado 3 (12 t) wymaga minimum 120 KM, a Metaltech RO 12 (12 t) z 2 pionowymi walcami co najmniej 130 KM. Wiele zależy również od warunków panujących na polu.
Kontrola i regulacja napięcia łańcuchów - Rozrzutnik obornika N267 Hornet Metal Fach
Rozrzutniki Jednoosiowe w Nowoczesnym Rolnictwie: Korzyści i Dodatki
Zalety Stosowania Rozrzutników Jednoosiowych
Rozrzutnik jednoosiowy jest ważnym elementem wyposażenia nowoczesnego gospodarstwa rolnego, łączącym efektywność i ekonomiczność. Przyczynia się do poprawy jakości gleby, zwiększenia plonów i efektywniejszego wykorzystania zasobów naturalnych. Korzyści z jego stosowania obejmują usprawnienie pracy dzięki szybkiemu i równomiernemu rozrzucaniu obornika na dużych powierzchniach, co oszczędza czas i wysiłek. Maszyna ta wspiera zrównoważone praktyki rolnicze, redukując potrzebę stosowania nawozów chemicznych i promując zdrowsze środowisko naturalne. Nowoczesne rozrzutniki jednoosiowe charakteryzują się zastosowaniem wytrzymałych materiałów, systemami regulacji rozrzutu oraz odpornością na warunki atmosferyczne.
Wyposażenie Opcjonalne
Przy wyborze rozrzutnika obornika warto zwrócić uwagę na dokładną specyfikację, ponieważ wiele elementów znajduje się na listach wyposażenia dodatkowego. Warto dopłacić za: zasuwy (ściany grodziowe) oddzielające adapter od przestrzeni ładunkowej, osłony lamp tylnych (zamykane, gdy otwarta jest zasuwa, chronią lampy przed zabrudzeniem), szersze koła (zwykle droższe), błotniki (często nie są w wyposażeniu standardowym). Producenci oferują również deflektory hydrauliczne z możliwością regulacji do adaptera pionowego, podwójny przegub otwierania klapy tylnej, dyszel amortyzowany hydraulicznie, stopkę nożycową oraz różne rodzaje oczek dyszla (Ø40, obrotowe Ø50, kulowe K80).
