Koparko-ładowarki JCB 3CX to maszyny wykorzystujące zaawansowane systemy przekładniowe. Wśród nich często spotyka się skrzynie biegów typu Powershift, które charakteryzują się zautomatyzowaną zmianą przełożeń "pod obciążeniem". Rozumienie ich budowy, zasad działania oraz właściwej eksploatacji jest kluczowe dla zapewnienia długiej żywotności i efektywności maszyny.
Ewolucja skrzyń biegów w maszynach budowlanych
Znaczenie skrzyni biegów
Silnik spalinowy generuje moc, ale to skrzynia biegów jest elementem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. W świecie maszyn budowlanych, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności. Aby zrozumieć, po co istnieje skrzynia biegów, musimy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów.
- Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
- Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.
Skrzynia mechaniczna (manualna)
To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych. Zużycie sprzęgła ciernego jest elementem eksploatacyjnym. Jego zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.
Ciekawostka: "Crash Box"
W bardzo starych maszynach stosowano skrzynie bez synchronizatorów (tzw. "crash box").
Skrzynia biegów Powershift: Zasada działania i budowa
Czym jest Powershift?
Skrzynia Powershift to zautomatyzowana skrzynia mechaniczna, w której zmiana biegów odbywa się "pod obciążeniem", bez użycia tradycyjnego sprzęgła. Jest to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe.
Jak działają pakiety sprzęgłowe?
Serce skrzyni Powershift to hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych:
- Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
- Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.
Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.
Awaria skrzyni Powershift: Objawy, przyczyny i diagnostyka
Typowe objawy uszkodzenia
Jeśli Twoja koparko-ładowarka JCB 3CX szarpie przy zmianie biegów, to są to klasyczne objawy, które mogą wskazywać na jedną z najdroższych i najbardziej skomplikowanych awarii w maszynach kołowych - uszkodzenie skrzyni biegów typu Powershift. Diagnoza często kończy się stwierdzeniem "spalone tarcze i opiłki w oleju".
Mechanizm awarii: "Spalone tarcze i opiłki w oleju"
Co obserwujemy w przypadku awarii? Tarcze są czarne, spalone, a okładzina cierna jest starta do gołego metalu lub wręcz odklejona. Olej w skrzyni jest ciemny i ma charakterystyczny, ostry zapach spalenizny. Oznacza to, że pakiet sprzęgłowy ślizgał się pod obciążeniem, zamiast być w pełni zablokowany. To tarcie wygenerowało ekstremalną temperaturę, która dosłownie spaliła okładziny. Na magnesie spustowym i w filtrze znajdujemy opiłki metalu. Należy pamiętać, że spalone tarcze są skutkiem, a nie przyczyną awarii.
Główne przyczyny awarii Powershift
Najczęstszą diagnozą jest "spalenie tarcz". Jest to jednak tylko objaw. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne. Główne przyczyny niskiego ciśnienia i awarii to:
- Niski poziom lub stary, przepracowany olej: To podstawa wszystkich problemów.
- Zapchany filtr oleju skrzyni biegów: Ogranicza przepływ oleju i ciśnienie w układzie sterującym. Regularna wymiana na wysokiej jakości filtr, np. REDX, jest kluczowa.
- Nieszczelne uszczelnienia tłoka sprzęgłowego: Twarde, zużyte uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
- Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
Profesjonalna diagnostyka
Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.
Maszyna nie jedzie po rozgrzaniu oleju
To klasyczny objaw wewnętrznych nieszczelności w skrzyni, najczęściej na uszczelnieniach tłoków.
Szarpanie przy zmianie kierunku jazdy
To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy (przód-tył).
Zaawansowane systemy: Autoshift i TorqueLock
Skrzynia Autoshift
Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.
System TorqueLock
Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.
Problemy z elektroniką w skrzyniach automatycznych
Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:
- Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
- Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.
Olej do skrzyni biegów JCB 3CX: Typy, pojemność i specyfikacja
Rodzaje skrzyń biegów w JCB 3CX
Koparko-ładowarki JCB serii 3CX wykorzystują systemy przekładniowe o zaawansowanej architekturze technicznej. W zależności od roku produkcji oraz specyfikacji rynkowej, maszyny te wyposażano w różne typy skrzyń - od mechanicznych czterobiegowych po nowoczesne Powershift z elektronicznym sterowaniem przełożeń. Każdy wariant wymaga odmiennej objętości płynu smarującego, stąd niezbędna okazuje się znajomość dokładnych parametrów dla danego egzemplarza sprzętu.
Wymagane pojemności oleju
Precyzyjne określenie, ile oleju do skrzyni biegów JCB 3CX należy wlać podczas serwisu, stanowi warunek prawidłowego funkcjonowania układu napędowego koparko-ładowarki. Producent określił szczegółowe wymagania dotyczące pojemności dla poszczególnych wariantów konstrukcyjnych maszyny, a ich przestrzeganie zapewnia długowieczność komponentów transmisyjnych.
Skrzynie mechaniczne
Najbardziej rozpowszechnione wersje JCB 3CX z mechaniczną skrzynią biegów zazwyczaj potrzebują od 8 do 10 litrów odpowiedniego środka smarnego. Dokładna wartość oscyluje wokół 9,5 litra dla maszyn produkowanych w latach dziewięćdziesiątych oraz na początku XXI wieku.
Skrzynie Powershift
Modele wyposażone w półautomatyczne przekładnie typu Powershift charakteryzują się nieco większym zapotrzebowaniem. Tutaj objętość waha się między 11 a 13 litrami, przy czym najczęściej spotykana wartość to 12 litrów. System ten obejmuje bowiem nie tylko samą skrzynię, lecz także konwerter momentu obrotowego oraz dodatkowe obwody hydrauliczne wspierające zmianę przełożeń.
Nowsze generacje (Ecomax, Plus, Super)
Koparko-ładowarki JCB 3CX wyprodukowane po roku 2010 często wykorzystują zmodernizowane układy transmisyjne z udoskonalonymi parametrami eksploatacyjnymi. Seria Ecomax, wprowadzona w celu spełnienia norm emisji spalin, przyniosła także zmiany konstrukcyjne w zakresie przekładni. Dla tych wariantów producent zaleca stosowanie około 11,5 litra oleju o specyfikacji odpowiadającej wymaganiom nowoczesnych systemów hydrostatycznych.
Modele z lat 2015-2020, oznaczone indeksami Plus oraz Super, posiadają udoskonalone skrzynie z wydłużonymi częstotliwościami serwisowymi. Te warianty potrzebują około 12,2 litra oleju.
| Typ skrzyni biegów / Wariant | Orientacyjna pojemność oleju |
|---|---|
| Mechaniczna (lata 90. - pocz. XXI w.) | 8-10 litrów (ok. 9,5 litra) |
| Powershift (półautomatyczna) | 11-13 litrów (ok. 12 litrów) |
| Ecomax (po 2010 roku) | Ok. 11,5 litra |
| Plus/Super (2015-2020) | Ok. 12,2 litra |
| Funk (rynek północnoamerykański) | Ok. 10,8 litra |
| Wzmocnione (Europa Wschodnia) | Do 13,5 litra |
Znaczenie doboru właściwej specyfikacji oleju
Sama wiedza o tym, ile oleju do skrzyni biegów JCB 3CX należy wlać, nie wystarcza bez zrozumienia wymagań jakościowych. Producent rekomenduje stosowanie preparatów spełniających normę JCB 4000/1300E lub równoważne standardy takie jak API GL-4. Oleje te charakteryzują się odpornością na wysokie obciążenia oraz zapewniają stabilność temperaturową w szerokim zakresie warunków pracy.
Współczesne maszyny z elektronicznymi systemami sterowania przekładnią wymagają płynów o jeszcze bardziej rygorystycznych parametrach. Stosowanie substancji niespełniających certyfikacji producenta prowadzi do przyspieszonego zużycia synchronizatorów, łożysk oraz innych elementów precyzyjnych. Oszczędność na jakości oleju przekłada się na wielokrotnie wyższe koszty napraw w perspektywie kilku sezonów eksploatacji. Zawsze i wyłącznie należy stosować olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4).
Procedura sprawdzania poziomu i wymiany oleju
Kontrola napełnienia skrzyni biegów powinna odbywać się na płaskiej powierzchni, przy maszynie ustawionej poziomo oraz rozgrzanym silniku pracującym na biegu jałowym. Śruba kontrolna zlokalizowana na obudowie przekładni pozwala ocenić, czy ilość płynu mieści się w tolerancji. Prawidłowy poziom osiąga się wtedy, gdy olej zaczyna wylewać się z otworu po wykręceniu korka kontrolnego.
Podczas pełnej wymiany niezbędne staje się całkowite odcedzenie zużytego środka smarnego poprzez odkręcenie korka spustowego znajdującego się w dolnej części skrzyni. Po wypłynięciu starego oleju oraz wyczyszczeniu filtra magnetycznego, można przystąpić do napełniania świeżym płynem. Warto pamiętać, że ilość oleju, jaką należy wlać do układu, wymaga weryfikacji przy użyciu otworu kontrolnego - czasem różnice w odcedzeniu starego preparatu wpływają na ostateczną objętość potrzebną do osiągnięcia prawidłowego napełnienia.
JCB 3CX - wymiana oleju w mostach i zwolnicach
Różnice między wersjami rynkowymi
Koparko-ładowarki JCB 3CX eksportowane na różne rynki czasem otrzymywały modyfikacje dostosowujące je do lokalnych warunków klimatycznych czy przepisów bezpieczeństwa. Egzemplarze przeznaczone na rynek północnoamerykański standardowo wyposażano w skrzynie Funk, których pojemność wynosiła około 10,8 litra. Z kolei maszyny kierowane do Europy Wschodniej często posiadały wzmocnione przekładnie z powiększoną rezerwą oleju, sięgającą nawet 13,5 litra w najcięższych wersjach roboczych.
Wersje specjalne, takie jak 3CX Contractor czy warianty teleskopowe, również charakteryzują się odmiennymi parametrami. Ilość uzupełnianego oleju zawsze powinna opierać się na weryfikacji numeru seryjnego w dokumentacji technicznej lub konsultacji z autoryzowanym serwisem. Stosowanie uśrednionych wartości grozi błędnym napełnieniem i wynikającymi stąd komplikacjami.
Częstotliwość wymiany i monitoring stanu oleju
Producent zaleca wymianę oleju transmisyjnego co 1000 motogodzin pracy lub raz na rok - w zależności od tego, który warunek nastąpi wcześniej. Intensywna eksploatacja w trudnych warunkach, takich jak praca w wysokich temperaturach otoczenia, transport ciężkich ładunków czy częste manewrowanie, skraca te okresy. Regularna analiza próbki płynu pozwala wykryć przedwczesne zużycie komponentów mechanicznych jeszcze przed ich awarią.
Obserwacja koloru oraz konsystencji oleju dostarcza cennych informacji o kondycji skrzyni. Ciemne zabarwienie z metalicznymi drobinami sugeruje postępujące ścieranie kół zębatych, podczas gdy mleczny odcień wskazuje na przedostawanie się wody do układu. W takich sytuacjach wymiana powinna nastąpić niezależnie od aktualnego przebiegu maszyny.
Remont skrzyni Powershift: Co warto wiedzieć
Wymiana tarcz ciernych
Wymiana tarcz ciernych wymaga demontażu i rozebrania skrzyni biegów. Jest to skomplikowana operacja wymagająca specjalistycznych narzędzi, wiedzy i absolutnej czystości.
Opłacalność remontu
Remont skrzyni Powershift jest opłacalny, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność, ponieważ spalone tarcze są skutkiem, a nie przyczyną awarii.
Kluczowe elementy remontu i prewencja

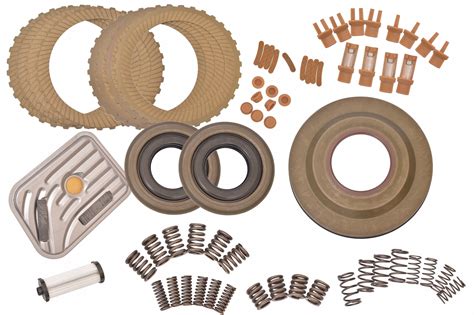

Regularny serwis i wysokiej jakości filtry to najlepsza prewencja przed awarią skrzyni biegów. Jeśli jednak doszło do awarii, należy zastosować odpowiednie części do remontu, takie jak kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy oraz fabrycznie regenerowane zmienniki momentu.
