Działanie i zastosowanie ogranicznika udźwigu w wózkach widłowych

Udźwig wózka widłowego to kluczowa wartość, która określa maksymalną masę ładunku, jaki może być bezpiecznie obsługiwany przez pojazd. Jest to parametr zapisywany na różne sposoby, dlatego znajomość jego interpretacji, zwłaszcza w kontekście diagramu udźwigu, jest niezbędna dla każdego operatora. Artykuł ten wyjaśnia podstawowe pojęcia związane z tym parametrem oraz zasady bezpiecznej eksploatacji wózków widłowych.

Co to jest diagram udźwigu wózka widłowego i gdzie go szukać?

Diagram udźwigu wózka widłowego to zbiór informacji, zazwyczaj przedstawionych w formie wykresu liniowego lub tabeli, określających tzw. udźwig nominalny wózka widłowego. Ten parametr definiuje maksymalną wagę ładunku, jakim może być obciążony pojazd, z uwzględnieniem jego bezpiecznego uniesienia na określoną wysokość przy zachowaniu prawidłowej odległości środka ciężkości od czoła wideł. Co istotne, w diagramie znajdują się oddzielne wartości dla konkretnych wysokości, co podkreśla jego znaczenie dla efektywności pracy i bezpieczeństwa w magazynie.

Diagram udźwigu musi znajdować się w dokumentacji każdego pojazdu. Często jest również umieszczany na tabliczkach znamionowych lub naklejkach bezpośrednio na wózku w widocznym miejscu. Analiza takiego diagramu jest konieczna jeszcze przed rozpoczęciem jakichkolwiek prac transportowych.

Jak czytać diagram udźwigu wózka?

Każdy operator powinien wiedzieć, co oznaczają informacje zawarte w diagramie i jak je interpretować. Pomimo pewnych różnic w sposobie prezentacji danych między modelami wózków i producentami, tabela udźwigu najczęściej zawiera trzy kluczowe informacje:

• Nominalna wartość udźwigu wózka widłowego.
• Środek ciężkości (jego odległość od czoła wideł).
• Wysokość masztu wózka / wysokość podnoszenia ładunku.

Znając te wartości, operator może określić, ile i na jaką wysokość wózek może unieść przy określonym rozmieszczeniu ładunku na widłach, zapewniając bezpieczeństwo i efektywność operacji. Dla początkujących operatorów tabela udźwigu jest często prostsza do odczytania niż wykresy. Zasady odczytywania są jednak takie same: wystarczy połączyć prostopadle na diagramie dwie znane wartości, a punkt przecięcia wskaże trzecią, poszukiwaną wartość. Na osi poziomej znajduje się odległość środka ciężkości ładunku od czoła wideł (w milimetrach), a na osi pionowej - udźwig (w kilogramach w tabeli) lub wysokość podnoszenia (w milimetrach na wykresie liniowym).

Wysokość podnoszenia ładunku o określonej wadze

Aby określić maksymalną wysokość, na jaką dany ładunek może zostać bezpiecznie podniesiony, należy zestawić jego dokładną wagę oraz środek ciężkości. Wartość tę zazwyczaj podaje się w milimetrach. Nieprzestrzeganie zaleceń dotyczących wysokości podnoszenia ładunku o określonej masie może prowadzić do bardzo groźnych sytuacji, takich jak przewrócenie się wózka lub uszkodzenie ładunku.

Maksymalny udźwig wózka widłowego

Znając wysokość, na jakiej znajdzie się ładunek, oraz miejsce, w którym będzie znajdował się jego środek ciężkości, można za pomocą diagramu udźwigu określić maksymalną wagę i udźwig sprzętu na tej wysokości. I odwrotnie - gdy operator zna wagę towaru i wysokość podnoszenia, jest w stanie wyznaczyć optymalne miejsce środka ciężkości ładunku na widłach wózka.

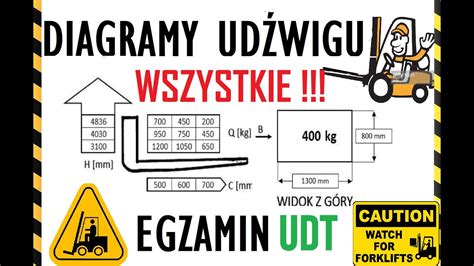

Przykład diagramu udźwigu wózka widłowego (tabela)

Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy znać wysokość, na jaką ma być podniesiony ładunek (wartości w milimetrach), oraz odległość środka ciężkości ładunku od czoła wideł (wartości również w milimetrach). Jeśli na przykład ładunek ma być podniesiony na maksymalną wysokość 5 metrów (5000 mm), a środek jego ciężkości wypada w odległości 1 metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów, co oznacza, że ładunek nie może przekroczyć tej wagi. Dysponując tego typu zestawieniem, mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.

Pozostałe pojęcia, które trzeba znać

Oprócz udźwigu nominalnego i diagramu udźwigu, każdy operator wózka widłowego powinien znać następujące pojęcia:

• Środek ciężkości podnoszonego ładunku: Znajduje się dokładnie w połowie długości ładunku. Ten parametr jest powiązany z długością wideł wózka widłowego. Aby uzyskać informację o odległości środka ciężkości ładunku od czoła wideł, wartość długości wideł należy podzielić przez 2. Uwzględnienie tych danych zapewnia bezpieczną i sprawną obsługę transportowanych ładunków. Należy pamiętać, że osprzęt, np. chwytaki, przesuw boczny czy ostrogi, wpływa na redukcję udźwigu pojazdu, co nazywamy udźwigiem zredukowanym.
• Stateczność wózka widłowego: Odpowiada za stabilizację wózka podczas wykonywania wszystkich zadań, zwłaszcza manewrów podczas przewożenia towaru. Stateczność zależy od wagi wózka i ładunku, sposobu jego ułożenia, stanu pojazdu oraz specyfiki nawierzchni, po której wózek się porusza. Utrata stateczności wózka widłowego wynikająca z przeciążenia grozi uszkodzeniem ładunku, a nawet samego pojazdu.

Bezpieczeństwo pracy z wózkiem widłowym

Prawidłowa obsługa wózka widłowego jest kluczowa dla uniknięcia niebezpieczeństw. Nieumiejętne odczytanie diagramu udźwigu może mieć poważne konsekwencje. Częstą przyczyną wypadków jest przewożenie ładunku na uniesionych widłach przy wysuniętym maszcie. Wózek może się wówczas łatwo przewrócić z powodu nierówności na drodze, podmuchu wiatru, ostrzejszego skrętu czy nagłego hamowania.

Podstawowe zasady bezpieczeństwa

Niezależnie od specyfiki zadań, operatorzy wózków widłowych powinni zawsze pamiętać o następujących podstawowych zasadach bezpieczeństwa:

• Korzystać ze środków ochrony osobistej (kask, buty ochronne, odblaskowa kamizelka).
• Zwracać uwagę na pieszych.
• Unikać gwałtownego zatrzymywania się i nagłego hamowania.
• Zachować ostrożność podczas jazdy po mokrym, oblodzonym lub śliskim podłożu.
• Zwalniać na narożnikach, w drzwiach i innych potencjalnie niebezpiecznych miejscach.
• Kilka razy dawać sygnał dźwiękowy, zbliżając się do wjazdów, wyjazdów i narożników o ograniczonej widoczności.
• Przed wyjściem z wózka widłowego zawsze wyłączać silnik i przekręcać kluczyk, odkładając go w bezpieczne miejsce.
• Zaciągać hamulec postojowy przed opuszczeniem wózka.
• Być zwróconym w kierunku wózka podczas wchodzenia i wychodzenia z niego.

Zasady bezpieczeństwa podczas przemieszczania ładunków

Bardziej szczegółowy zestaw zaleceń dotyczy obsługi wózka widłowego w zadaniach polegających na przemieszczaniu ładunków:

• Przed podnoszeniem dokonać oceny ładunku, sprawdzając jego masę, rozmiar i punkt ciężkości.
• Upewnić się, że palety są w dobrym stanie.
• Mieć świadomość maksymalnego obciążenia podłoża.
• Znać wagę wózka widłowego wraz z ładunkiem.
• Przed odłożeniem ładunku na regał upewnić się, że pozwala na to wartość jego bezpiecznego udźwigu roboczego.
• Upewnić się, że masa ładunku nie przekracza wartości maksymalnego udźwigu wózka.
• Odpowiednio pozycjonować widły - tak szeroko, jak jest to możliwe.
• Mieć pewność, że ładunek jest umieszczony na widłach stabilnie i może być bezpiecznie podnoszony.
• Upewnić się, że ładunek nie ogranicza widoczności.

Umiejętność odczytywania diagramu udźwigu jest weryfikowana podczas egzaminu UDT, co podkreśla jej wagę dla bezpieczeństwa i prawidłowej eksploatacji wózków widłowych.
