Problem z ciśnieniem w opryskiwaczu Dziekan: diagnoza i rozwiązania

Wielu użytkowników opryskiwaczy rolniczych boryka się z problemami związanymi z utrzymaniem odpowiedniego ciśnienia cieczy roboczej. Jednym z takich przypadków jest sytuacja, w której po wymianie membran w pompie i przepłukaniu jej ropą, opryskiwacz przestaje podawać ciśnienie. Pomimo początkowych oznak poprawnego działania, po spuszczeniu ropy, zakręceniu korka i wlaniu oleju, pompa zaczyna pracować nieprawidłowo - w zbiorniczku pojawia się jedynie "bombel", a kręcenie wałkiem ręką lub włączenie WOM nie przynosi żadnego efektu. Otwarcie korka spustowego powoduje swobodne wypływanie cieczy, jednak po jego zakręceniu ciśnienie nie wzrasta.

W kontekście problemów z opryskiwaczami, istotne jest zrozumienie, jak prawidłowe ciśnienie wpływa na skuteczność zabiegów ochrony roślin. Złe ustawienie ciśnienia może prowadzić do znaczących strat w plonach oraz nieskutecznych zabiegów. Współczesne opryskiwacze coraz częściej wyposażane są w zawory stałociśnieniowe, które utrzymują równomierne ciśnienie niezależnie od liczby pracujących sekcji. Jest to kluczowe dla zapobiegania miejscowemu przedawkowaniu środków ochrony roślin (ŚOR) oraz redukcji znoszenia cieczy poza chronioną plantację.

Najczęstsze błędy w regulacji opryskiwaczy wynikają zazwyczaj z braku znajomości lub lekceważenia instrukcji obsługi. Niektórzy rolnicy popełniają błąd, regulując wszystkie sekcje jednocześnie, co nie przynosi pożądanego efektu, lub regulując pracujące sekcje zamiast zamkniętych.

Możliwe przyczyny braku ciśnienia w pompie opryskiwacza

Zidentyfikowanie przyczyny problemu z ciśnieniem w opryskiwaczu wymaga systematycznego sprawdzenia kilku kluczowych elementów. Poniżej przedstawiono listę potencjalnych problemów, które mogą wpływać na nieprawidłowe działanie pompy:

1. Zablokowany wlot wody do pompy: Należy sprawdzić, czy wlot wody do pompy tłokowej rolkowej nie jest zablokowany przez ciała obce. Taka blokada może uniemożliwić pompie normalne zasysanie wody.

2. Brak reakcji manometru: Po uruchomieniu maszyny, należy obserwować wskazówkę manometru. Jeśli wskazówka się nie porusza, problem może nie wynikać z czynników zewnętrznych, a dotyczyć mechanizmu pompy.

3. Problemy z samą pompą nurnikową: Jeśli wykluczono przyczyny zewnętrzne, problem może leżeć w samej pompie nurnikowej. Warto zaznaczyć, że opryskiwacze przenoszące powietrze i opryskiwacze belkowe zazwyczaj wyposażone są w pompy nurnikowe o pojemności poniżej 500 litrów.

4. Niewłaściwy poziom oleju w pompie: Należy sprawdzić, czy poziom oleju w pompie nurnikowej znajduje się we właściwym położeniu. Uruchamianie maszyny przy niedoborze oleju może prowadzić do poważnego uszkodzenia sprzętu.

5. Zapchany filtr pompy wodnej: Sprawdzenie filtra pompy wodnej pod kątem zapchania jest kluczowe, gdyż zanieczyszczony filtr może powodować spadek ciśnienia.

6. Problemy z grupą zaworów: Jeśli rura wlotowa lub wylotowa wody drży podczas pracy, może to wskazywać na problem z grupą zaworów wewnątrz pompy. W takim przypadku konieczne jest wyczyszczenie lub wymiana grupy zaworowej.

7. Luźny pasek napędowy: Luźny pasek może powodować poślizg, co skutkuje zmniejszeniem nacisku. Należy sprawdzić i wyregulować napięcie paska, aby zapewnić skuteczne przenoszenie mocy.

8. Zużyty zawór ciśnieniowy: Jeśli zawór ciśnieniowy na wylocie jest zużyty, może nie być w stanie skutecznie kontrolować przepływu wody, co skutkuje spadkiem ciśnienia.

9. Niewystarczająca moc: Przyczyną spadku ciśnienia może być niedopasowanie aparatu leczniczego do źródła zasilania, uniemożliwiające odpowiednie napędzanie urządzenia.

10. Problem z rozdzielaczem: Sytuacja, w której gałka na rozdzielaczu jest skręcona do oporu, a mimo to nie można uzyskać ciśnienia powyżej 9-9,5 bar nawet na maksymalnych obrotach silnika, może wskazywać na problem z samym rozdzielaczem lub jego regulacją. Warto zweryfikować, czy nie jest to "rzemieślnicza kopia" oryginalnego podzespołu, co może wpływać na jego działanie.

Warto zauważyć, że niektóre opisy problemów mogą zawierać sprzeczne informacje. Na przykład, jeśli gałka na rozdzielaczu jest maksymalnie skręcona, nie powinno dochodzić do przelewania się cieczy. Podobnie, zatkanie filtra na ssaniu nie powinno skutkować przelewaniem.

Szczegółowe przypadki i obserwacje

Zdarzają się problemy, które manifestują się w specyficzny sposób. Jeden z użytkowników opisał sytuację z opryskiwaczem Lochman, gdzie przy każdym uwrociu i zamknięciu zaworu ciśnienie spada o kilka barów, a następnie powoli się podnosi, osiągając zadaną wartość dopiero w połowie kolejnego rządka. To zmusza do ciągłego dobijania ciśnienia, co jest bardzo irytujące. Problem ten występuje niezależnie od poziomu napełnienia beczki. Pompa Comet 1400, czyste filtry i niedawno wymieniony regulator ciśnienia nie rozwiązują tej kwestii, co sugeruje inne podłoże problemu.

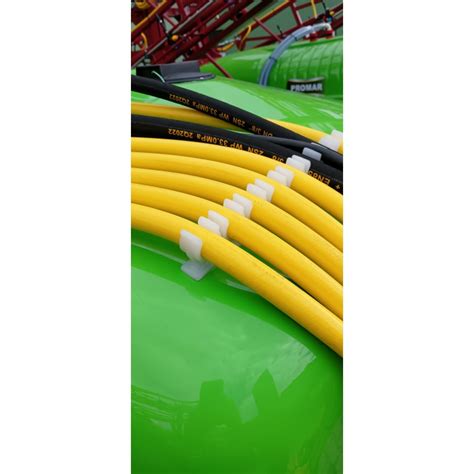

Inny przypadek dotyczy opryskiwacza Hardi z 6-membranową pompą. Po pierwszym przeglądzie zaobserwowano losowe drżenie węży po stronie ciśnienia za pompą oraz spadek ciśnienia z 3,8 bar do 3 bar po włączeniu WOM. Problemy te występują losowo - czasem po włączeniu WOM wszystko działa poprawnie, a czasem drżenie ustępuje dopiero po kilkukrotnym włączeniu i wyłączeniu WOM. W przypadku, gdy opryskiwacz działa poprawnie, ciecz rozpryskiwana jest idealnie, a ciśnienie jest stabilne.

Potencjalne przyczyny drżenia węży w opryskiwaczu Hardi

W przypadku opryskiwacza Hardi z 6-membranową pompą, podejrzewa się kilka potencjalnych przyczyn losowego drżenia węży i spadku ciśnienia:

• Zacinający się zaworek na jednej z membran: Może to powodować nieregularną pracę pompy.

• Pęknięta sprężynka w zaworku: Podobnie jak w przypadku zacinającego się zaworka, może to prowadzić do zaburzeń w pracy pompy.

• Zapowietrzanie się pompy: Użytkownik zauważył, że problem nasila się podczas zasysania wody z małego zbiornika płukania, co sugeruje obecność powietrza w układzie. Zapowietrzanie może być spowodowane nieszczelnościami w układzie ssącym, np. w elastycznym połączeniu gumowym węża ssącego tuż przed filtrem, lub w zaworze kierunku ssania.

• Nieszczelności w układzie ssącym: Zardzewiałe opaski na gumowym wężu ssącym, znajdującym się wewnątrz zbiornika, mogą być źródłem zasysania powietrza. Dokładne dokręcenie wszystkich połączeń po stronie ssącej oraz wymiana opasek mogą pomóc rozwiązać ten problem.

• Problem z zaworem kierunku ssania: Jeśli zawór ten przepuszcza powietrze, może to prowadzić do zapowietrzania pompy, szczególnie gdy jeden ze zbiorników jest pusty.

Warto zwrócić uwagę na konstrukcję systemu ssącego w opryskiwaczach Hardi, gdzie zastosowano ssanie przez górę zbiornika, z rurą wpuszczaną do dna. Niektórzy zastanawiają się, czy takie rozwiązanie, w przeciwieństwie do prostszego ssania grawitacyjnego od dołu, nie przyczynia się do problemów z zapowietrzaniem. Może to być związane z tym, że po wyłączeniu WOM woda z rury spływa grawitacyjnie do dna, tworząc podciśnienie i potencjalnie zasysając powietrze.

Obserwacje wskazują, że problem zapowietrzania może być groźny zwłaszcza na początku pracy, gdy nieświadomość użytkownika może prowadzić do zmian ciśnienia. Jednak po dłuższej obserwacji i zrozumieniu mechanizmu, opryskiwacz może pracować poprawnie, a problem staje się mniej znaczący.

W przypadku problemów z ciśnieniem w opryskiwaczu, kluczowe jest dokładne zdiagnozowanie przyczyny. Należy systematycznie sprawdzać wszystkie elementy układu, od pompy i filtrów, po regulatory i zawory, a także zwracać uwagę na potencjalne nieszczelności i zapowietrzanie układu.
