Rozwiązywanie Problemów z Ciśnieniem i Układem Hydraulicznym w Opryskiwaczu Hardi

Użytkownicy opryskiwaczy Hardi często napotykają na problemy związane zarówno z utrzymaniem prawidłowego ciśnienia roboczego, jak i z funkcjonowaniem zaawansowanych układów hydraulicznych odpowiedzialnych za rozkładanie czy poziomowanie lancy. Poniżej przedstawiamy szczegółową analizę typowych usterek i metod ich diagnostyki, opierając się na doświadczeniach użytkowników.

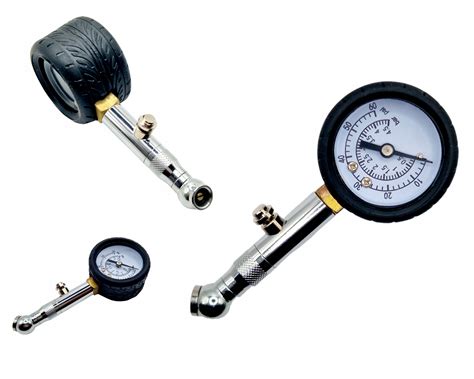

Problemy z Wskazaniami Ciśnienia i Manometrami

W starszych opryskiwaczach, wskazania manometrów mogą być mylące. Często to, co pokazują zegary, znacznie odbiega od rzeczywistości. Przykładowo, jeden manometr może wskazywać 3 bary, a inny, umieszczony w innym miejscu układu, prawie 5 barów. Co więcej, po wyłączeniu opryskiwacza, manometr może nie wracać do zera, zatrzymując się na przykład na poziomie 2 barów. W takich sytuacjach zaleca się patrzeć tylko na jeden, sprawdzony manometr, który powinien zejść do zera po wyłączeniu maszyny.

Weryfikacja Rzeczywistego Ciśnienia i Wydajności

Aby sprawdzić rzeczywiste ciśnienie i wydajność opryskiwacza, najprościej jest użyć stopera i menzurki. Należy ustawić pożądane ciśnienie, na przykład 3 bary, a następnie zmierzyć, ile cieczy przepływa przez niebieską duszę (rozpylacz) w ciągu minuty. Przykładowo, przy 3 barach przez niebieską duszę powinno pójść około 1.3 litra w ciągu minuty. Jeśli wynik pomiaru zgadza się z danymi producenta, oznacza to, że problemem jest uszkodzony manometr. W przeciwnym razie, jeśli wydajność jest inna, sygnalizuje to poważniejszy problem w układzie.

Należy również zwrócić uwagę na umiejscowienie manometrów. Czasami zegar jest na końcu sekcji wody, za ostatnim zaworem sekcyjnym, a rurka do przedniego manometru idzie od przepływomierza. Pokrętła służą do regulacji kompensacji, dlatego warto zapoznać się z instrukcją obsługi lub materiałami wideo na temat ich prawidłowej regulacji.

Diagnostyka Spadków Ciśnienia

Niekontrolowane spadki ciśnienia to częsty problem, który może mieć wiele przyczyn.

Zapowietrzanie Pompy

Jedną z głównych przyczyn spadków ciśnienia i niestabilnej pracy pompy jest zapowietrzanie się układu. Objawia się to drżeniem węży po stronie ciśnienia za pompą oraz wahaniami ciśnienia. Taka sytuacja może pojawić się, na przykład, gdy pompa zasysa powietrze z nieszczelności w układzie ssącym. Jeżeli problem występuje po włączeniu WOM, a następnie ustępuje po ponownym włączeniu, może to świadczyć o problemach z powietrzem. Zauważono, że opryskiwacze Hardi z zasysaniem przez górę zbiornika, gdzie rura ssąca sięga dna, mogą być podatne na zapowietrzanie. Gdy wyłączymy WOM, woda z tej rury spływa grawitacyjnie do dna, tworząc podciśnienie, które może wciągnąć pęcherzyk powietrza.

Potencjalne punkty zasysania powietrza to:

• Uszczelki filtra ssawnego: Wymiana uszczelki filtra ssawnego może rozwiązać problem.
• Nieszczelności w wężach i połączeniach: Węże doprowadzające ciecz do filtra, zwłaszcza elastyczne połączenia gumowe w rurze ssącej wewnątrz zbiornika, mogą być źródłem nieszczelności. Zardzewiałe opaski zaciskowe również mogą osłabiać szczelność.

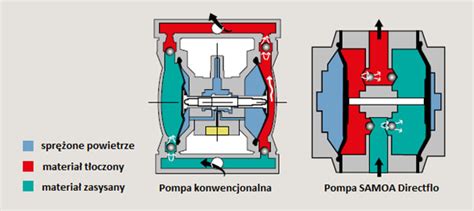

• Uszkodzone zawory w pompie: Jeśli wąż skacze, a ciśnienie spada, może to oznaczać, że któryś z zaworów w sekcjach pompy przepuszcza, zmniejszając jej wydajność.
• Zawór kierunku ssania: Jeśli zawór odpowiedzialny za wybór źródła ssania (np. z dużego lub małego zbiornika) jest nieszczelny, a mały zbiornik jest pusty, może przez niego zasysać powietrze.

Zatkane Filtry i Brudny Olej

Zatkane filtry to kolejna częsta przyczyna spadków ciśnienia. Przy pełnym zbiorniku pompa może radzić sobie z zassaną cieczą, jednak gdy poziom cieczy spada, ciśnienie również zaczyna spadać. Może to być spowodowane:

• Zatkane filtry ssawne: Nagromadzone grube śmieci, takie jak liście, gałązki czy fragmenty opakowań po pestycydach, mogą blokować napływ cieczy.
• Brudny olej hydrauliczny: W przypadku układu hydraulicznego sterującego lancą, brudny olej może prowadzić do zacinania się tłoczków i zaworów.
• Osady wytrącone z mieszanin zbiornikowych: Niektóre mieszaniny środków ochrony roślin i nawozów mogą tworzyć osady, które oblepiają filtry.

Warto regularnie czyścić wszystkie filtry i rozważyć instalację dodatkowego filtra ciśnieniowego na zasilaniu rozdzielacza, zwłaszcza jeśli jakość filtrowania oleju w ciągniku jest niska.

Pienienie się Cieczy Roboczej

Pienienie się cieczy w zbiorniku może również wpływać na stabilność ciśnienia. Powstająca piana może zakłócać pracę pompy. W takim przypadku warto spróbować dodać środek antypieniący, na przykład DEFOMA z firmy Agrii, aby sprawdzić, czy to poprawi sytuację.

Problemy z Układem Hydraulicznym i Elektrozaworami w Hardi

Opryskiwacze Hardi wyposażone w systemy elektrycznego rozkładania za pomocą sterownika mogą doświadczać problemów z zawieszaniem się hydrauliki.

Działanie Elektrozaworu 4/2

Z przodu opryskiwacza Hardi znajduje się blok hydrauliczny, do którego dochodzą główne przewody od pompy oraz powrót. Często kluczowym elementem tego układu jest zawór sterujący kierunkiem przepływu, typu 4/2 z przekryciem ujemnym, sterowany elektrycznie. Schemat takiego zaworu wskazuje, że:

• Bez napięcia: Zawór łączy wszystkie kanały (A, B, P, T) ze sobą, co powoduje, że pompa pracuje na przelew, a instalacja jest bez ciśnienia.
• Po wysterowaniu elektrycznym: Zawór przestawia się w drugie położenie, łącząc pompę P z wyjściem B, a wyjście A z powrotem do zbiornika T.

Taki zawór często posiada możliwość przestawienia ręcznego, co jest przydatne do diagnostyki. Jeśli w przypadku zawieszenia się układu, ręczne przestawienie zaworu przywraca jego działanie, może to wskazywać na problem z jego aktywacją elektryczną.

Rola "Ósmej Cewki" i Sekwencji Rozkładania Lancy

W opryskiwaczu Hardi, wyposażonym w 7 funkcji rozkładania sterowanych z poziomu sterownika, często występuje dodatkowa, ósma cewka. Jest ona kluczowa dla bezpieczeństwa i prawidłowej kolejności rozkładania lancy. Prawdopodobnie działa na zasadzie sygnału: jeśli tłok podnoszenia belki osiągnie poziom maksymalny, uruchamia się przelew, a ten elektrozawór zwiera cewkę, co dopiero wtedy otwiera przepływ prądu do dalszych funkcji hydraulicznych. Brak aktywacji tej ósmej cewki może prowadzić do całkowitego zablokowania hydrauliki, uniemożliwiając rozkładanie lub składanie lancy w niebezpiecznej pozycji, np. gdy mogłaby uderzyć w podpory. Zatem, jeśli ten zawór jest nieaktywny, żadna z funkcji hydraulicznych nie zadziała.

Niesymetryczne Rozkładanie Lancy

Innym problemem jest niesymetryczne rozkładanie lub składanie lancy, gdzie jedna strona (np. prawa) otwiera się szybciej niż lewa, lub podczas składania jedna strona (np. prawa) sama się składa, nawet po puszczeniu przycisku. Może to być związane z:

• Niewłaściwą regulacją zaworów: Możliwe są problemy z zaworami odpowiedzialnymi za przepływ oleju do poszczególnych sekcji.
• Uszkodzeniem mechanicznym: Zacinanie się siłowników lub zaworów sekcyjnych.

Usterki Mechaniczne i Uszczelki

Zacinanie się elektrozaworów może być spowodowane pęcznieniem uszczelek w reakcji na działanie chemii. W takim przypadku, rozebranie zaworu, dokładne wyczyszczenie i wymiana uszczelek może rozwiązać problem. Jeśli problem nadal występuje po czyszczeniu, należy sprawdzić, czy nie ma uszkodzeń mechanicznych wewnątrz zaworu.

Podsumowanie Diagnostyki i Rozwiązań

W przypadku problemów z opryskiwaczem Hardi, należy systematycznie eliminować potencjalne przyczyny:

1. Sprawdzenie zasilania elektrozaworów: Upewnić się, czy sterownik podaje prąd na właściwe cewki w momencie uruchomienia funkcji. Jeśli prąd jest podany, a cewka nie załącza, problem leży w cewce lub mechanizmie zaworu.
2. Weryfikacja układu ssącego pod kątem zapowietrzania: Dokładne dokręcenie wszystkich opasek i połączeń, sprawdzenie węży i uszczelek.
3. Kontrola czystości filtrów: Regularne czyszczenie wszystkich filtrów (ssącego, ciśnieniowego) jest kluczowe.
4. Ocena stanu oleju hydraulicznego: Brudny olej może być przyczyną wielu usterek hydraulicznych.
5. Analiza wskazań manometrów: Wymiana uszkodzonych manometrów i weryfikacja wskazań za pomocą pomiaru wydajności.
6. Diagnostyka zaworów pompy: W przypadku drgań węży i spadków ciśnienia, należy sprawdzić zawory w sekcjach pompy.

Warto pamiętać, że im sprzęt jest bardziej zaawansowany technicznie, tym trudniejsze bywa diagnozowanie i naprawa usterek. Starsze, prostsze modele często pozwalają na łatwiejszą samodzielną interwencję.
