Podłączanie i Regulacja Opryskiwacza – Kompletny Przewodnik

Prawidłowe podłączenie i regulacja opryskiwacza są kluczowe dla efektywności zabiegów ochrony roślin, a także dla bezpieczeństwa operatora i środowiska. W niniejszym artykule przedstawiono szczegółowe instrukcje dotyczące podłączania przewodów, regulacji ciśnienia oraz rozwiązywania typowych problemów, zwłaszcza w kontekście nowoczesnych opryskiwaczy stałociśnieniowych i systemów sterowania hydrauliką.

Podłączanie Przewodów w Opryskiwaczu Stałociśnieniowym

W nowoczesnych opryskiwaczach, szczególnie tych stałociśnieniowych, kluczowe jest prawidłowe podłączenie przewodów, aby zapewnić optymalne działanie i zapobiec problemom z przepływem cieczy. Często pojawia się pytanie o dodatkowy, gruby króciec obok wyjść na sekcje. Ten króciec z tyłu to nic innego jak przelew z sekcji, który powinien być podpięty bezpośrednio do zbiornika.

W opryskiwaczach stałociśnieniowych konieczne jest zapewnienie przelewu nadmiaru ciśnienia, co odróżnia je od starszych modeli. Zapewnienie odpowiedniego przepływu jest istotne, dlatego w niektórych przypadkach może być konieczne wywiercenie nowego otworu, aby uniknąć problemów z wydajnością.

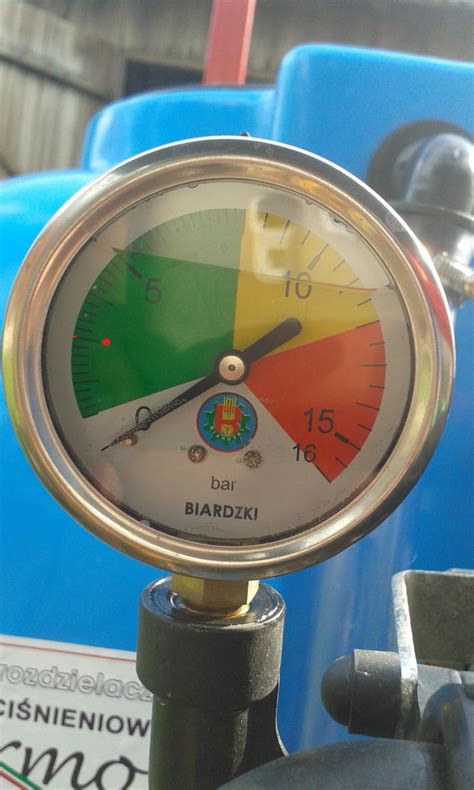

Regulacja Ciśnienia w Opryskiwaczu

Nieprawidłowe ustawienie ciśnienia w opryskiwaczu może prowadzić do znacznych strat środków ochrony roślin i obniżenia skuteczności zabiegów. Współczesne opryskiwacze są wyposażone w zawory stałociśnieniowe, które pozwalają na utrzymanie równomiernego ciśnienia, niezależnie od liczby pracujących sekcji. Jest to istotne dla zapobiegania miejscowemu przedawkowaniu środków i ograniczania znoszenia cieczy poza obszar uprawy.

Procedura Regulacji Sekcji Opryskiwacza:

1. Najpierw dokręć czerwone zaworki na sekcjach w prawo do lekkiego oporu.
2. Włącz opryskiwacz i ustaw żądane ciśnienie.
3. Wyłącz sekcję znajdującą się najdalej od rozdzielacza - ciśnienie powinno wzrosnąć.
4. Odkręć zaworek na zamkniętej sekcji w lewo, aż ciśnienie wróci do wcześniej ustawionego poziomu.
5. Powtórz ten proces dla każdej sekcji.

Najczęstsze błędy wynikają z braku znajomości instrukcji obsługi lub jej lekceważenia. Wielu rolników reguluje wszystkie sekcje jednocześnie, co nie przynosi oczekiwanego efektu, lub reguluje pracujące sekcje zamiast zamkniętych. Pamiętaj, aby połączyć opryskiwacz z ciągnikiem i napełnić go wodą przed rozpoczęciem regulacji. Jeśli ciśnienie się zmieni, skoryguj je za pomocą pokrętła danej sekcji.

Podłączanie i Sterowanie Hydrauliką Opryskiwacza

W przypadku opryskiwaczy z hydraulicznie rozkładaną belką, podnoszeniem i stabilizacją, często pojawia się problem z komfortem sterowania. Standardowo, aby uruchomić funkcje hydrauliczne, należy załączyć hydraulikę w ciągniku za pomocą dźwigni i trzymając ją, sterować belką. Producent przewiduje w takim układzie, że hydraulika będzie załączona non stop na swobodny przepływ.

W ciągnikach, gdzie jest to możliwe, należy zablokować dźwignię hydrauliki, aby olej był pompowany cały czas. W wielu modelach ciągników (np. Renault Ares, niektóre MTZ/Belarus), można "wypchnąć wajchę od hydrauliki" i ona pozostaje w tej pozycji, zapewniając ciągły przepływ oleju. Jeśli posiadasz dwa węże i rozdzielacz na opryskiwaczu, jedno z nich służy do zasilania, drugie do spływu.

Alternatywnie, w niektórych przypadkach, można zastosować zasilanie hydrauliką opryskiwacza poprzez napęd WOM, jednak koszty takiej przeróbki mogą być ekonomicznie nieopłacalne.

Rozdzielacz z Linią LS i "Blok Zaworowy PowerBeyond"

Jeśli ładowacz czołowy (lub inna maszyna) wyposażony jest w rozdzielacz z linią LS (Load Sensing), a ciągnik nie ma zamontowanego "bloku zaworowego PowerBeyond", może to prowadzić do problemów z podłączeniem hydrauliki. W takiej sytuacji rozważenie zakupu nowego rozdzielacza z joystickiem, który podłącza się w standardowy sposób, może być bardziej ekonomiczne i efektywne niż próba adaptacji istniejącego systemu bez odpowiedniego bloku.

Problemy z Mieszaniem Cieczy w Opryskiwaczach z Wieloma Zbiornikami

W nowoczesnych opryskiwaczach, takich jak Biardzki 600l, często występują trzy zbiorniki: główny, do mycia rąk i do mycia opryskiwacza. Jeśli zauważysz, że ciecz z głównego zbiornika miesza się z czystą wodą przeznaczoną do mycia, lub woda nalewana do głównego zbiornika dostaje się również do małego, problemem jest prawdopodobnie nieszczelność zaworu.

Jeśli problem dotyczy nowego opryskiwacza, najlepszym rozwiązaniem jest kontakt z serwisem lub handlowcem. Nawet jeśli dźwignia zaworu jest przestawiona w skrajną pozycję lub nie domyka do końca, ciecz z jednego zbiornika nie powinna mieszać się z cieczą z drugiego. Samodzielne "grzebanie" przy nowym sprzęcie, zwłaszcza objętym gwarancją, może przynieść więcej szkód niż pożytku.

Podłączanie Elektrozaworów w Opryskiwaczu Pilmet (6 Sekcji)

Dla opryskiwacza Pilmet z 6 sekcjami oprysku, który ma być sterowany elektrozaworami z możliwością indywidualnego wyłączania każdej sekcji oraz dodatkowym przełącznikiem do wyłączania wszystkich jednocześnie, potrzebny jest odpowiedni schemat elektryczny.

Schemat Podłączenia Elektrozaworów:

1. Zasilanie (+12V) z akumulatora ciągnika powinno być doprowadzone do głównego bezpiecznika (np. o wartości odpowiedniej dla całkowitego poboru prądu wszystkich elektrozaworów plus margines, np. 15-20A, w zależności od mocy cewek).
2. Po bezpieczniku, zasilanie doprowadź do siódmego przełącznika (głównego), który będzie odpowiadał za włączanie/wyłączanie wszystkich sekcji naraz.
3. Z wyjścia siódmego przełącznika poprowadź zasilanie do sześciu indywidualnych przełączników dla każdej sekcji.
4. Z wyjścia każdego z sześciu przełączników poprowadź kabel do elektrozaworu danej sekcji.
5. Do każdej cewki elektrozaworu równolegle podłącz diodę prostowniczą (np. 1N5408 o parametrach 3A, 1000V). Diody te należy podłączyć w taki sposób, aby katoda (strona z paskiem) była skierowana do plusa zasilania, a anoda (strona bez paska) do drugiego końca cewki (do masy). Ich zadaniem jest ochrona przełączników przed przepięciami samoindukcyjnymi, które powstają przy odłączaniu cewki. Brak diody może prowadzić do szybkiego przepalenia podświetlenia przełączników lub nawet uszkodzenia elektroniki.
6. Drugi koniec każdego elektrozaworu (połączony z anodą diody) podłącz do masy (minus akumulatora, obudowa ciągnika).
7. Masę można podpiąć również pod obudowę metalowej skrzynki z przełącznikami, co zapewni dodatkowe uziemienie.

W przypadku problemów z przepaleniem diod podświetlających w przełącznikach, które wystąpiły przed zamontowaniem diod prostowniczych, jest to najprawdopodobniej spowodowane brakiem ochrony przed samoindukcją cewki. Montaż diod prostowniczych do każdej cewki zgodnie z powyższym opisem jest kluczowy dla prawidłowego i bezpiecznego działania układu.

Ochrona Roślin - Kontekst i Znaczenie

Opryskiwanie jest jedną z najbardziej skutecznych metod ochrony roślin przed chorobami, szkodnikami i chwastami, które zagrażają plonom na całym świecie. Należy jednak pamiętać, że opryskiwanie nie jest jedyną metodą i powinno być ograniczone do niezbędnego minimum. Rolnicy przez wieki wypracowali różnorodne metody agrotechniczne, takie jak odpowiednia uprawa, nawożenie, zachowanie optymalnych terminów zabiegów oraz dobór odmian, które pozwalają uzyskać zadowalające rezultaty bez nadużywania środków chemicznych. Wysokiej jakości materiał siewny, orka i uprawa pożniwna są fundamentem zdrowych upraw.

W rolnictwie intensywnym środki chemiczne, takie jak herbicydy, insektycydy, fungicydy i regulatory wzrostu, stały się nieodłącznym elementem walki z zagrożeniami. Są one niezwykle skuteczne, ale niosą ze sobą szereg niebezpieczeństw dla środowiska i ludzi, jeśli są stosowane nieprawidłowo.

Przygotowanie do Oprysku i Bezpieczeństwo

Przed rozpoczęciem pracy z opryskiwaczem, niezależnie od jego typu (zawieszany, przyczepiany, nabudowany), należy upewnić się, że jest on w pełni sprawny i nie występują żadne usterki ani przecieki. W tym celu napełnij zbiornik opryskiwacza do połowy czystą wodą i uruchom maszynę przy ciśnieniu 0,5-0,7 MPa. Dzięki temu w bezpieczny sposób można sprawdzić szczelność, działanie mieszadła i zaworu rozdzielczego. Uszkodzone części należy natychmiast wymienić.

Kalibracja Opryskiwacza i Warunki Pogodowe:

• Uwzględnij aktualne warunki pogodowe i dostosuj ciśnienie do prędkości jazdy.
• Dobierz odpowiednie rozpylacze.
• Zapoznaj się ze sposobem używania danego preparatu - preparaty różnią się od siebie, a bezwzględne stosowanie się do zaleceń na etykiecie jest kluczowe.

Przygotowywanie Cieczy Użytkowej:

Przygotowując ciecz użytkową, zachowaj szczególną ostrożność. Opryskiwacze są wyposażone w rozwadniacze, w których należy przygotować roztwór. Nie używaj w tym celu innych naczyń, chyba że etykieta środka chemicznego zaleca inaczej. Napełnianie zbiornika opryskiwacza najbezpieczniej wykonać na twardym, nieprzepuszczalnym podłożu.

Wykonywanie Oprysków:

Podczas opryskiwania zwróć uwagę na unikanie tzw. "omijaków" (miejsc nieopryskanych) lub dwukrotnych oprysków, które prowadzą do nierównomiernego pokrycia roślin. Aby tego uniknąć, najlepiej skorzystać z odbiornika D-GPS, który zapewnia precyzyjne prowadzenie zabiegu. Inne metody to znaczniki pianowe lub stosowanie ścieżek technologicznych.

Pamiętaj o sprawdzeniu pogody - oprysków nie należy wykonywać przed spodziewanym deszczem, który zmyje środek chemiczny z roślin. Każdy opryskiwacz różni się budową, dlatego zawsze należy dokładnie zapoznać się z instrukcją obsługi producenta.
