Opryskiwacz polowy – klucz do efektywnej ochrony roślin i precyzyjnego obiegu cieczy

Współczesne rolnictwo nie zna kompromisów - liczy się wydajność, precyzja i niezawodność. Opryskiwacz polowy jest jednym z najważniejszych narzędzi stosowanych w gospodarstwach rolnych do chemicznej ochrony roślin. To nie tylko jedna z najważniejszych maszyn rolniczych w gospodarstwie, ale też strażnik zdrowia roślin, plonów i portfela rolnika. Dzięki niemu można bezpiecznie i precyzyjnie rozprowadzić środki chemiczne. Odpowiednio dobrany opryskiwacz nie tylko usprawnia pracę w gospodarstwie, ale również minimalizuje negatywny wpływ pestycydów na środowisko. Z technicznego punktu widzenia opryskiwacz to maszyna rolnicza, która rozbija strugę cieczy na krople o odpowiedniej średnicy i kieruje je na konkretny cel: rośliny, krzewy, drzewa. Wydaje się to proste, ale za tym procesem stoi zaawansowana technologia, której sercem jest układ obiegu cieczy.

Budowa i mechanizm działania opryskiwacza polowego

Opryskiwacze polowe to urządzenia przeznaczone do aplikacji herbicydów, pestycydów i nawozów na polach uprawnych i pastwiskach. Chociaż opryskiwacze mogą różnić się wydajnością, precyzją czy sposobem połączenia z ciągnikiem, ich podstawowa budowa i mechanizm działania są podobne. Ciecz robocza za pomocą pompy jest tłoczona w kierunku rozpylaczy, które rozbijają ją na krople o określonej średnicy, a następnie rozpylają w dane miejsce.

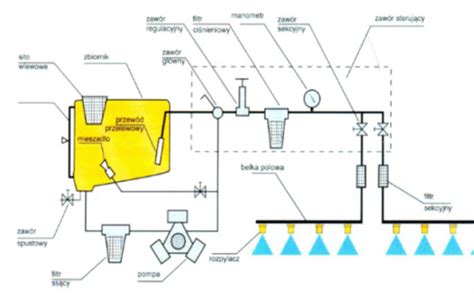

Elementy składowe układu cieczowego opryskiwacza

Standardowy opryskiwacz polowy składa się z następujących elementów, które zapewniają prawidłowy obieg cieczy:

• Zbiornik

  Gromadzi ciecz roboczą. Powinien mieć możliwie obły kształt, gwarantujący jego całkowite opróżnienie i niezaleganie pozostałości cieczy w zakamarkach. Najlepiej, gdy wykonany jest z polietylenu, który ma gładką powierzchnię. Umożliwia to dokładne wypłukanie zbiornika między zabiegami wykonywanymi różnymi preparatami. Zbiorniki zbudowane z innych, chropowatych materiałów są znacznie trudniejsze do dokładnego wypłukania. Całkowite opróżnienie i oczyszczenie zbiornika ma szczególne znaczenie w przypadku nowoczesnych środków stosowanych w bardzo małych dawkach. Zbiornik jest najczęściej wyposażony we wskaźnik poziomu cieczy. W zależności od modelu opryskiwacza może mieć różną pojemność. Płaskie zbiorniki zapewniają położenie środka ciężkości opryskiwacza możliwie blisko ciągnika, co ma znaczenie, zwłaszcza gdy belka polowa jest cięższa. Zbiorniki większych nowoczesnych opryskiwaczy zawieszanych, a także zaczepianych, są często wyposażone w zintegrowany zbiornik na czystą wodę do płukania opryskiwacza po zabiegu lub do rozwodnienia resztek cieczy roboczej w celu jej bezpiecznego wypryskania na plantacji. To ekologiczne rozwiązanie podnosi jednak cenę maszyny.

• Pompa

  Odpowiada za tłoczenie cieczy ze zbiornika do dysz rozprowadzających. Może mieć formę tłokową, przeponową lub przeponowo-tłokową. Zapewnia natężenie wypływu cieczy niezbędne do uzyskania optymalnego ciśnienia roboczego przy działających wszystkich dyszach. Wydajność pompy musi być dostosowana do wielkości zbiornika z cieczą. W opryskiwaczach stosowane są najczęściej pompy membranowo-tłokowe. Ich konstrukcja wymaga dość dużej precyzji wykonania, dlatego bezpieczniej jest kupić opryskiwacz z markową pompą. Często spotykane są opryskiwacze wyposażone w pompę o zbyt małym wydatku na minutę, którego wielkość jest uzależniona od szerokości belki i pojemności zbiornika. Błędem jest więc wyposażanie opryskiwaczy nieraz znacznie różniących się belką i zbiornikiem w jeden typ pompy.

  Zasada doboru pompy jest prosta: na każdy rozpylacz powinien przypadać wydatek 3 l/min, a na mieszanie cieczy w zbiorniku wydatek równy 5 proc. pojemności zbiornika. Jeśli opryskiwacz ma belkę 12-metrową z 24 rozpylaczami i zbiornik 400-litrowy, to wydatek pompy powinien wynosić 92 l/min: 72 l/min dla rozpylaczy (24 x 3 l/min) i 20 l/min do mieszania (5 proc. od 400 l). Są to wartości maksymalne, dlatego pewne odstępstwo jest dopuszczalne bez uszczerbku dla parametrów większości zabiegów ochrony. Pompa powinna zapewnić zalecany wydatek na mieszanie, ale założony wydatek dla rozpylaczy może być mniejszy, ponieważ rozpylacze o typowych wymiarach rzadko kiedy pracują przy wydatku 3 l/min, zwykle nie przekracza on 1-1,5 l/min.

• Mieszadło

  Zapobiega gromadzeniu się cieczy na dnie zbiornika i jej rozwarstwieniu. W opryskiwaczach stosuje się mieszadła hydrauliczne, które mogą mieć budowę rurową lub eżektorową. Pracę mieszadła może wspomagać przewód przelewowy znajdujący się na dnie zbiornika. Mieszadło, zapewniające dokładne rozprowadzenie preparatu w wodzie, pełni niezwykle ważną funkcję w prawidłowym wykonywaniu zabiegów. Ciecz w zbiorniku musi być maksymalnie jednorodna podczas całego zabiegu, co wymaga ciągłej, intensywnej pracy mieszadła. Aby ciecz intensywnie krążyła w zbiorniku, konieczne jest mieszadło inżektorowe, składające się z dyszy umieszczonej w drugiej, otwartej zwężce. Wypływa z niej nie tylko ciecz podawana przez pompę, lecz także zasysana ze zbiornika, co powoduje intensywne mieszanie całej cieczy. Dopiero takie mieszadło spełnia swoje zadanie.

• Filtry

  Oczyszczają ciecz z zanieczyszczeń mechanicznych i nie dopuszczają do ich przedostania się do dysz rozprowadzających. Układ filtracyjny składa się z sita wlewowego (zapobiega przedostawaniu się zanieczyszczeń podczas napełniania zbiornika), filtra ssawnego (filtruje zanieczyszczania po stronie ssącej pompy), filtra ciśnieniowego (filtruje zanieczyszczenia po stronie tłocznej pompy) i indywidualnych filtrów umieszczonych w rozpylaczach. W układzie filtrowania cieczy muszą być bezwzględnie dwa podstawowe filtry: ssawny, umieszczony zwykle pod zbiornikiem lub w zbiorniku, i tłoczny - zintegrowany z zaworem sterującym.

• Zawór sterujący

  Złożony z zaworu głównego, regulacyjnego i zaworów sekcyjnych, ma za zadanie utrzymywać stałe ciśnienie robocze oraz zasilać cieczą belkę polową i inne elementy opryskiwacza. Zawór sterujący wpływa na precyzję dozowania środków chemicznych. Zawór główny odcina dopływ cieczy do zaworów roboczych i kieruje ją ponownie do zbiornika. Zawór regulacyjny reguluje wartość ciśnienia roboczego - w przypadku jego wzrostu ponad normę kieruje ciecz do zbiornika. Zawory sekcyjne kierują ciecz do sekcji opryskowych. Zawór sekcyjny powinien mieć co najmniej 4 sekcje, a przy większych belkach nawet 5-6. Najlepiej, gdy w jednej sekcji zasilanej z jednego zaworu jest nie więcej niż 5 rozpylaczy. Większa liczba sekcji daje możliwość wyłączenia mniejszego fragmentu belki, co może mieć znaczenie, gdy zajdzie konieczność precyzyjnego dopasowania szerokości oprysku, np. na krawędzi niesymetrycznego pola. Bardzo ułatwiają pracę zawory stałociśnieniowe, czyli takie, w których ciśnienie robocze pozostaje bez zmian, niezależnie od liczby pracujących sekcji (w zwykłych zaworach wyłączeniu sekcji towarzyszy wzrost ciśnienia, a więc zmiana parametrów oprysku). Manometr umożliwiający precyzyjną regulację ciśnienia powinien być olejowy i mieć odpowiednią podziałkę.

• Belka polowa opryskiwacza

  Decyduje o szerokości roboczej opryskiwacza i zapewnia równomierną aplikację środków chemicznych. Składa się z kilku sekcji opryskowych, które są zasilane osobno. Zawieszona wahadłowo belka polowa prostego opryskiwacza nie ma wcale lub ma bardzo proste układy stabilizacji, które nie są konieczne w przypadku niezbyt szerokich i lekkich belek. Korbowy układ regulacji wysokości pracy belki jest prosty, ale zupełnie wystarczający. Zamawianie hydraulicznego układu regulacji wysokości belki, a także jej hydraulicznego składania i rozkładania, w popularnych opryskiwaczach zawieszanych nie wydaje się celowe, bo podnosi znacznie ich cenę. Jeśli chodzi o hydraulikę belki, przydatniejszy może okazać się siłownik do wymuszonego ustawiania belki pod kątem. W przypadku belki, a także ramy i innych elementów metalowych, warto zwrócić uwagę na jakość powłoki malarskiej. Najlepiej chronią lakiery proszkowe, doskonale przylegające do podłoża, położone na tzw. śrutowany lub piaskowany metal.

• Rozpylacze

  Zbudowane są z kanałów, którymi przepływa ciecz robocza. Odpowiadają za rozbicie cieczy na mniejsze krople. Wielkość kropli uzależniona jest od typu rozpylacza (m.in. wirowy, szczelinowy, uderzeniowy) i wartości ciśnienia roboczego (im wyższe ciśnienie, tym więcej małych kropli). Obecnie powszechnie stosowane są szybkozłączne, bagnetowe oprawy rozpylaczy typu „Rau”, przystosowane do montowania rozpylaczy produkowanych według standardu ISO. Powinny one mieć zaworki odcinające dopływ cieczy w momencie przerwania oprysku, zapobiegające kapaniu z rozpylaczy (uniknięcie strat i zagrożenia uszkodzeniem roślin), a także indywidualne filtry, zapewniające trzeci stopień filtrowania cieczy. Na rozpylaczach nie warto oszczędzać. Powinny być wykonane przez najlepszych producentów o uznanej renomie, z jednoznaczną tabelą wydatków i zastosowań. Kupując opryskiwacz ze standardowym wyposażeniem, najlepiej wziąć niebieskie, średniokropliste rozpylacze o wymiarze 110/03, które umożliwiają wykonanie większości zabiegów chwastobójczych (nalistnych) i owadobójczych. Do kompletu warto mieć jeszcze żółte rozpylacze o wymiarze 110/02, umożliwiające drobnokroplisty oprysk grzybobójczy, i grubokropliste, czerwone, o wymiarze 110/04, do zabiegów doglebowych. Aby wymiana rozpylaczy była mniej uciążliwa, można dodatkowo dokupić oprawy (zakręcane kołpaki) z uszczelkami do każdego kompletu. Alternatywą dla tego sposobu wymiany rozpylaczy są wielogłowicowe oprawy obrotowe, w których, zależnie od typu, montowane są trzy, cztery, a nawet pięć końcówek. Jeśli planuje się nawożenie stężonymi płynnymi nawozami azotowymi (RSM), trzeba zadbać o odpowiednie wyposażenie opryskiwacza, stosując specjalne końcówki wielootworowe z kryzami dozującymi, które zapobiegają poparzeniom liści.

Zaawansowane systemy w obiegu cieczy i dodatkowe wyposażenie

Nowoczesne opryskiwacze są wyposażone w szereg systemów i dodatkowych elementów, które zwiększają precyzję, bezpieczeństwo i komfort pracy:

• Rozwadniacze: Najczęściej spotykanym rozwadniaczem w opryskiwaczach zawieszanych jest sito we wlewie. Aby rozwadniacz spełniał zadanie, w pokrywie zamykającej wlew musi być dysza rozwadniająca sterowana osobnym zaworem. Dysza może być umieszczona także w samym sicie.
• System cyrkulacji cieczy: Zapewnia osiągnięcie pożądanego ciśnienia cieczy we wszystkich rozpylaczach od momentu załączenia oprysku. Ciśnienie jest zawsze równomierne w całym układzie i można od razu rozpocząć oprysk, unikając zjawiska rozchodzenia się ciśnienia od środka do krańców belki polowej. Podczas cyrkulacji ciecz robocza krąży w układzie cieczowym, dzięki czemu oprysk nigdy nie zalega nieruchomo w rurkach, a w przewodach nie wytrąca się osad.
• System EDS (Electronic Droplet System): Jest to najbardziej zaawansowana opcja pozwalająca na automatyczne wyłączanie każdego rozpylacza w momencie, gdy znajduje się nad obszarem już opryskanym. Z drugiej strony, załączany jest również automatycznie nad obszarem jeszcze nieopryskanym. Wszystko odbywa się na podstawie sygnału GPS. Sterowanie jest elektryczne, a za wykonanie zamykania/otwierania przepływu cieczy roboczej do rozpylaczy odpowiada pneumatyka.
• System ISOBUS: Obsługa opryskiwaczy połączonych z systemem ISOBUS stała się jeszcze łatwiejsza. Głównym zadaniem systemu jest uproszczenie procesu kontroli maszyn współpracujących poprzez ich obsługę za pomocą tylko jednego wyświetlacza sterującego. Dzięki takiemu rozwiązaniu znacznie poprawia się komfort pracy operatora ciągnika. Sterowanie sekcjami na podstawie sygnału GPS pozwala obniżyć koszty nakładów ŚOR dzięki znacznemu ograniczeniu nakładek i omijaków.
• Nocne oświetlenie LED: Zapewnia pełną kontrolę oprysku podczas nocnych zabiegów, które niosą ze sobą wiele korzyści (odpowiednia siła wiatru, temperatura, wilgotność, brak oblotu pszczół), przez co stają się coraz powszechniejsze.
• Układy skrętu i kopiowania terenu: Dyszel skrętny (półautomatyczny lub automatyczny) prowadzony po śladach ciągnika znacznie zmniejsza wygniatanie łanu podczas wjazdu i wyjazdu w ścieżki technologiczne. Za działanie dyszla śledzącego odpowiadają czujniki indukcyjne zamocowane na ruchomym statywie. Kopiowanie śladu kół ciągnika odbywa się za pomocą czujnika żyroskopowego.
• Amortyzacja układu jezdnego: Znacznie poprawia komfort jazdy oraz wydłuża żywotność opryskiwacza, redukując drgania przenoszone na konstrukcję całej maszyny.
• Myjka zewnętrzna: Umożliwia umycie całej maszyny zaraz po skończonej pracy.

Rodzaje opryskiwaczy polowych

W zależności od wielkości areału uprawnego, typu upraw i czynników środowiskowych w gospodarstwach rolnych wykorzystać można różne typy opryskiwaczy polowych:

• Opryskiwacz ręczny/spalinowy

  Przenośny (naramienny lub plecakowy), napędzany silnikiem spalinowym lub ręcznie - poprzez naciśnięcie spustu. Charakteryzuje się małą pojemnością (zwykle kilka/kilkanaście litrów). Jest prosty w obsłudze i lekki, ale niezbyt precyzyjny. Znajduje zastosowanie głównie w uprawach warzyw, sadach i ogrodach.

• Opryskiwacz polowy ciągany

  Posiada własny układ jezdny, przyczepia się go do ciągnika za pomocą zaczepu sztywnego lub skrętnego. Cechuje go duża pojemność zbiornika, dzięki czemu pozwala na długą i wydajną pracę w trybie ciągłym. Polecany przede wszystkim do dużych gospodarstw (o powierzchni powyżej 50 ha). Oferuje większe zbiorniki, bardziej rozbudowaną belkę roboczą i często zaawansowane systemy sterowania.

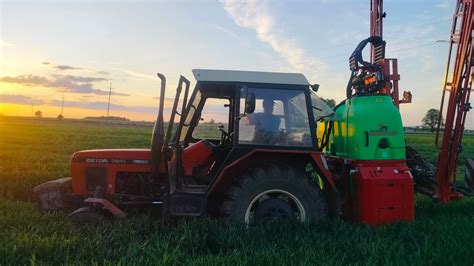

• Opryskiwacz polowy zawieszany

  Nie posiada samodzielnego układu jezdnego, zawiesza się go na tylnej osi ciągnika. Wyróżnia się dużą zwrotnością. Można go podnieść na dużą wysokość, co umożliwia wykorzystanie go w pielęgnacji wysokich roślin. Opryskiwacz polowy zawieszany jest mniejszy niż opryskiwacz ciągany. Z tego powodu sprawdza się w małych i średnich gospodarstwach, gdzie zwrotność i kompaktowe rozmiary są atutem. Jest to ekonomiczne rozwiązanie, które dobrze współpracuje z ciągnikami o mniejszej mocy. Warto się na niego zdecydować również w przypadku pracy na trudnym terenie lub konieczności przejazdu wąskimi drogami.

• Opryskiwacz polowy samojezdny

  Ma własny napęd i układ jezdny, dzięki czemu nie wymaga połączenia z ciągnikiem. Wyróżnia się dużą szerokością roboczą, wydajnością i szybkością pracy. Jest dobrym rozwiązaniem na dużych areałach i przy oprysku wysokich roślin (np. kukurydzy). Opryskiwacz polowy samojezdny często wyposażony jest w zaawansowane systemy technologiczne umożliwiające precyzyjne dozowanie środków chemicznych i kontrolowanie różnych parametrów podczas opryskiwania. Ten model jest polecany do pracy w wyspecjalizowanych gospodarstwach i w uprawach wrażliwych gatunków roślin.

Zalety stosowania opryskiwaczy polowych

Wykorzystanie opryskiwacza polowego w gospodarstwie niesie liczne korzyści zarówno dla samego rolnika, jak i środowiska. Dobry opryskiwacz polowy zawieszany czy ciągany znacznie przyspiesza pracę i ułatwia stosowanie środków ochrony roślin. Równomierna aplikacja pestycydów i herbicydów zwiększa efektywność ich działania, co z kolei wpływa na lepszą ochronę upraw przed chwastami, szkodnikami i chorobami oraz poprawia wydajność upraw. Opryskiwacz polowy pozwala również precyzyjnie dozować środki ochrony roślin, co umożliwia zastosowanie ich w mniejszych dawkach. W ten sposób ogranicza niekorzystny wpływ pestycydów i herbicydów na środowisko. Dobrze dobrany opryskiwacz to nie tylko większe plony, ale też mniejsze zużycie chemii, mniejsze zanieczyszczenie środowiska i większa precyzja zabiegów.

Wybór i kalibracja opryskiwacza polowego

Wybór opryskiwacza polowego to decyzja, która powinna być przemyślana i oparta na realnych potrzebach gospodarstwa. Rozmiar pola, rodzaj upraw, dostępna moc ciągnika, potrzeby w zakresie automatyzacji - to wszystko należy wziąć pod uwagę. W pierwszej kolejności warto odpowiedzieć sobie na pytanie: zawieszany czy ciągany? Ważne jest, czy opryskiwacz ma wygodny stopień, ułatwiający dostęp do otworu wlewowego i czy jest stabilny.

Kluczowe aspekty do rozważenia przy wyborze:

• Pojemność zbiornika: Musi być dostosowana do wielkości gospodarstwa i możliwości transportowych ciągnika.
• Pompa: Powinna zapewniać odpowiednie ciśnienie i wydajność, gwarantując jednolite rozpylenie na całej szerokości belki.
• Rozpylacze: Końcówki rozpylające muszą być dopasowane do rodzaju zabiegu: herbicydowego, fungicydowego czy insektycydowego. Ważna jest ich kalibracja oraz możliwość szybkiej wymiany.
• Belka robocza: Stabilna belka to równomierny oprysk i minimalizacja strat. Nowoczesne opryskiwacze wyposażone są w systemy amortyzujące, stabilizujące, a nawet w hydrauliczne poziomowanie.
• Sterowanie i automatyzacja: Nowoczesne rolnictwo stawia na precyzyjne rolnictwo (precision farming), dlatego warto zwrócić uwagę na zaawansowane systemy sterowania.

Niezależnie od tego, czy opryskiwacz jest drogi i dobrze wyposażony, czy prosty i tani, powinien mieć wszystkie niezbędne podzespoły, zapewniające jego prawidłową pracę. Braki w prawidłowym wyposażeniu, a także pewne niedostatki budowy, spotyka się najczęściej w prostszych i tańszych opryskiwaczach zawieszanych. Taki sprzęt, ze względu na cenę i brak dużych ciągników w gospodarstwach, dominuje na naszych polach i wciąż jest przez rolników chętnie kupowany.

Znaczenie kalibracji i prawidłowej diagnostyki

Nawet najlepiej dobrany opryskiwacz wymaga regularnej kalibracji i kontroli. Często spotykanym problemem jest duży wydatek cieczy roboczej względem wartości ustawionych w tabelach, co może prowadzić do nieefektywnego oprysku i zwiększonego zużycia środków. Przykładem może być sytuacja, w której opryskiwacz wykazuje znacznie wyższy wydatek cieczy (np. 350 l/ha zamiast 236 l/ha przy 2,5 bara i prędkości 6 km/h) zarówno na dyszach niebieskich 03, jak i żółtych 02. Powodem takich rozbieżności mogą być:

• Wadliwy manometr: Może oszukiwać, wskazując nieprawidłowe ciśnienie. Zawsze należy sprawdzić jego wiarygodność, najlepiej przez podmianę na sprawdzony egzemplarz.
• Zużyte rozpylacze: Najtańsze rozpylacze polimerowe wystarczają na około 50 ha, a ich parametry mogą rozjechać się o 0,1 l/min już po krótkim czasie. Kiepskie filtry cieczy przyczyniają się do szybkiego zużycia rozpylaczy.
• Nieprawidłowa prędkość robocza: Rzeczywista prędkość ciągnika może odbiegać od założonej, co bezpośrednio wpływa na dawkę na hektar. Prędkość należy zawsze sprawdzać stoperem, a nie polegać wyłącznie na obrotomierzach, które mogą być niedokładne.
• Problemy z zaworem regulacji ciśnienia: Uszkodzony lub nieprawidłowo działający zawór może uniemożliwiać precyzyjną regulację ciśnienia, co prowadzi do niezgodności z tabelami wydatku.
• Zanieczyszczenia w układzie cieczowym: Zapchane dysze mieszadła lub inne elementy układu mogą zakłócać przepływ cieczy i prowadzić do nieprawidłowych wyników.

Dlatego właśnie przepisy nakładają obowiązek corocznej kalibracji opryskiwacza i wyliczania wydatków. Regularne przeglądy i wymiana zużytych elementów, takich jak manometry czy rozpylacze, są kluczowe dla precyzyjnego i ekonomicznego działania opryskiwacza polowego.
