Opryskiwacz polowy ze skrętną osią

Opryskiwacze polowe ze skrętną osią to zaawansowane maszyny rolnicze, które znacząco wpływają na precyzję, efektywność i komfort pracy w gospodarstwie. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym i technologicznym, minimalizują zużycie środków ochrony roślin oraz negatywny wpływ na środowisko.

Konstrukcja i parametry opryskiwaczy polowych

Zbiorniki i zaczepy

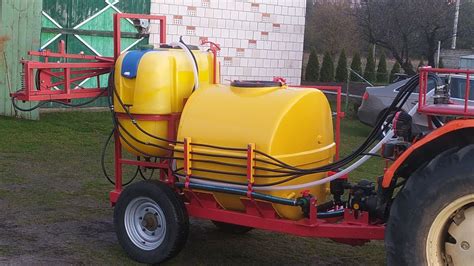

Współczesne opryskiwacze polowe, takie jak model HERON, są wyposażone w pojemne zbiorniki. Standardowo, maszyna może posiadać zbiornik główny o pojemności 5000 litrów oraz dodatkowy, 500-litrowy zbiornik na czystą wodę. Zaawansowany opryskiwacz polowy AURA, oferowany przez AMJ AGRO, może mieć zbiorniki o pojemnościach od 2500 do 6000 litrów. Wyprofilowany zaczep polowy daje możliwość konfiguracji z zaczepem dolnym lub górnym ciągnika, a dyszel jest standardowo amortyzowany, co zwiększa komfort jazdy.

Rama i belki polowe

Nowoczesna rama, wykonana z wysokojakościowej stali STRENX®, zapewnia odpowiednią sztywność konstrukcji przy jednoczesnym zachowaniu niższej masy. Belka polowa o przestrzennej budowie, wykonana z giętych profili, gwarantuje sztywność całej konstrukcji oraz mechaniczną ochronę dysz i całych głowic podczas pracy. Szerokości belek wahają się od 18 do 30 metrów, a w przypadku opryskiwaczy AURA, nawet od 18 do 36 metrów.

Opryskiwacz zaczepiany UX Super oferuje belki polowe Super-L2 o szerokościach roboczych od 21 do 40 metrów, z wysokiej klasy prowadzeniem. Belki aluminiowe, stosowane w opryskiwaczach AURA, również przyczyniają się do precyzyjnego i ekonomicznego oprysku, minimalizując zużycie środków i znoszenie.

Systemy sterowania i funkcje dodatkowe

Koncepcja obsługi opryskiwaczy została gruntownie zmodernizowana. Wszystkie zawory sterujące są pogrupowane w logiczny sposób, a funkcje podpisane graficznymi ikonami. Wszystko to jest ukryte pod osłoną, która chroni zawory przed zabrudzeniem podczas oprysku w trudnych warunkach polowych. Opryskiwacz można wyposażyć w szereg opcji wspomagających jakość i równomierność oprysku, takich jak:

• Cyrkulacja cieczy (sterowana pneumatycznie, zapewniająca ciągły obieg cieczy na belce).
• Indywidualna kontrola poszczególnych rozpylaczy - EDS.
• System UNIA DynaJET, czyli technologia oprysku pulsacyjnego.
• LED-owe oświetlenie belki (światło niebieskie) do nocnych oprysków.

Rozwadniacz o pojemności 60 litrów w opryskiwaczach UX Super, gładkie ściany wewnętrzne zbiornika z polietylenu, oraz korpusy rozpylaczy ze zintegrowanymi membranowymi zaworami zwrotnymi, eliminujące kroplenie, to kolejne elementy poprawiające funkcjonalność.

Skrętna oś w opryskiwaczach polowych

Zalety skrętnej osi

Opryskiwacz HERON może być wyposażony w skrętną oś, sterowaną za pomocą żyroskopu. Producent Amazone, oferując hydromechaniczny układ skrętu osi w opryskiwaczach UX 3200 i UX 4200, podkreśla, że skrętna oś, w porównaniu do skrętnego zaczepu, pozwala na wierne podążanie opryskiwacza po śladach ciągnika. To eliminuje negatywny wpływ na poziome ruchy belki polowej, co jest szczególnie istotne przy dużej szerokości roboczej belki.

Maszyny ze skrętną osią są również wyraźnie stabilniejsze na zboczach niż maszyny ze skrętnym zaczepem.

Systemy sterowania skrętną osią

Skrętna oś była dotychczas dostępna głównie jako system elektro-hydrauliczny, wymagający kompleksowej elektroniki regulacji, takiej jak komputer Amatron+. Nowy hydromechaniczny układ UniTrail wymaga jedynie terminala obsługowego Amaspray, co upraszcza obsługę.

Najważniejszą zaletą układu UniTrail jest szybkie, niezależne od prędkości jazdy, spokojne prowadzenie opryskiwacza. System ten funkcjonuje także przy złożonej belce polowej, umożliwiając maszynie dokładne poruszanie się po śladach ciągnika, co jest korzystne przy pracy we wrażliwych kulturach rzędowych.

Zasada działania układu UniTrail

Układem UniTrail steruje zamknięty system hydrauliczny, składający się z siłownika zdawczego zamontowanego między belką pociągową a zaczepem Hitch, oraz dwóch siłowników odbiorczych zamontowanych po lewej i prawej stronie kierowanej osi opryskiwacza. Podczas kierowania, siłownik zdawczy jest zsuwany lub rozsuwany, co powoduje wymianę oleju w siłownikach odbiorczych i odpowiednie zmiany pozycji osi opryskiwacza.

W trybie polowym kierowaną oś można przesterować ręcznie za pomocą układu sterującego o dwustronnym działaniu. Gdy układ kierowniczy zostanie skręcony do oporu, załączy się hydrauliczne zabezpieczenie przed przeciążeniem. Trwałość komponentów w systemie UniTrail jest znacznie większa w porównaniu do wcześniejszych, czysto mechanicznych systemów kierowania.

Monitorowanie i tryby pracy

Na skali zawsze widać, w jakiej pozycji znajduje się oś. Dzięki temu kierowca może przełączać układ kierowniczy do trybu polowego lub drogowego dokładnie przy środkowej pozycji osi oraz nadzorować ręczne korekty kierowania na zboczach. W trybie jazdy drogowej przełączanie między drogą a polem odbywa się z kabiny ciągnika - siłownik zdawczy i siłowniki odbiorcze są wtedy wzajemnie rozłączone.

Agregatowanie opryskiwacza ciągnikiem następuje przez belkę pociągową oraz dolne dźwignie zaczepu kategorii II. Maszyna z takim zaczepem jedzie w ruchu drogowym tak samo spokojnie, jak przy dołączeniu do zaczepu transportowego, a luz na dolnych dźwigniach jest minimalny.

Integracja z technologią ISOBUS

W każdej maszynie w standardzie ISOBUS, AMAZONE oferuje najnowocześniejszą technikę cyfrowej przyszłości z niemal nieograniczonymi możliwościami. Oznacza to, że wszystkimi urządzeniami w standardzie ISOBUS można sterować za pomocą jednego terminala. To zapewnia lepszą kontrolę i większą wydajność, eliminując potrzebę dodatkowych modułów po stronie maszyny.

System ISOBUS umożliwia wyświetlacz MiniView ze wszystkimi terminalami AMAZONE i innymi terminalami ISOBUS, wyjątkową koncepcję obsługi, do 3 profili użytkowników, dowolnie konfigurowane przebiegi maszyn oraz inteligentną ocenę funkcji ECU ciągnika. Zintegrowany rejestrator danych TaskControl oraz możliwość korzystania z każdego rozwiązania telemetrycznego ISOBUS dodatkowo zwiększają funkcjonalność.

Oprogramowanie maszyn jest projektowane z myślą o praktycznym zastosowaniu, co widać w prostym i wyraźnym oddzieleniu menu pola od menu ustawień, zapewniając bardzo prostą i intuicyjną obsługę.
