Opryskiwacz polowy jest jednym z najważniejszych narzędzi stosowanych w gospodarstwach rolnych do chemicznej ochrony roślin. Dzięki niemu można bezpiecznie i precyzyjnie rozprowadzić środki chemiczne. Odpowiednio dobrany opryskiwacz nie tylko usprawnia pracę w gospodarstwie, ale również minimalizuje negatywny wpływ pestycydów na środowisko.

Schemat budowy opryskiwacza polowego z oznaczeniem zbiornika, pompy, filtrów i belki polowej

Opryskiwacz polowy - budowa i mechanizm działania

Opryskiwacze polowe to urządzenia przeznaczone do aplikacji herbicydów, pestycydów i nawozów na polach uprawnych i pastwiskach. Chociaż opryskiwacze mogą różnić się wydajnością, precyzją czy sposobem połączenia z ciągnikiem, ich podstawowa budowa i mechanizm działania są podobne. Ciecz robocza za pomocą pompy jest tłoczona w kierunku rozpylaczy, które rozbijają ją na krople o określonej średnicy, a następnie rozpylają w dane miejsce.

Standardowy opryskiwacz polowy składa się z następujących elementów:

Zbiornik - gromadzi ciecz roboczą. Ma obły kształt i gładkie ścianki, najczęściej wyposażony jest we wskaźnik poziomu cieczy.
Pompa - odpowiada za tłoczenie cieczy ze zbiornika do dysz rozprowadzających. Może mieć formę tłokową, przeponową lub przeponowo-tłokową.
Mieszadło - zapobiega gromadzeniu się cieczy na dnie zbiornika i jej rozwarstwieniu. Pracę mieszadła może wspomagać przewód przelewowy znajdujący się na dnie zbiornika.
Filtry - oczyszczają ciecz z zanieczyszczeń mechanicznych. Układ filtracyjny składa się z sita wlewowego, filtra ssawnego (filtrującego po stronie ssącej pompy), filtra ciśnieniowego oraz indywidualnych filtrów w rozpylaczach.
Zawór sterujący - utrzymuje stałe ciśnienie robocze oraz zasila belkę polową.
Belka polowa - decyduje o szerokości roboczej i zapewnia równomierną aplikację.
Rozpylacze - odpowiadają za rozbicie cieczy na mniejsze krople.

Diagnostyka problemów z przepływem i filtracją

Wielu użytkowników boryka się z problemami eksploatacyjnymi, takimi jak niestabilne ciśnienie czy trudności z kalibracją przepływomierza. W przypadku, gdy opryskiwacz (np. typu Igloopol lub Dziekan) wykazuje spadki wydajności, konieczna jest kontrola układu ssawnego. Warto sprawdzić główny filtr lub filtr ssawny - jeśli pompa po regeneracji nadal nie daje rady, może to świadczyć o utrudnionym przepływie cieczy.

Użytkownicy zaawansowanych systemów, takich jak Rau Explorer z komputerem FMC (Flow Mate Control), często zmagają się z błędami w kalibracji. Jeśli po wpisaniu impulsów na litr i potwierdzeniu wartości, parametry samoczynnie się zmieniają, problemem może być czujnik przepływomierza lub opór turbinki. Warto sprawdzić, jak ciężko obraca się turbinka oraz czy czujnik jest sprawny elektrycznie.

Schemat przepływu cieczy w opryskiwaczu z zaznaczonymi punktami serwisowymi filtrów

Modernizacja i komponenty: opinie o produktach

Podczas modernizacji opryskiwacza, np. przy wymianie głowic na 3-pozycyjne, rolnicy często poszukują alternatyw dla drog

Opryskiwacz Polowy Zaczepiany: Budowa, Działanie i Kluczowe Komponenty

Opryskiwacz Polowy - Budowa i Mechanizm Działania

Standardowy opryskiwacz polowy składa się z następujących elementów:

zbiornika - gromadzi ciecz roboczą. Ma obły kształt i gładkie ścianki, najczęściej wyposażony jest we wskaźnik poziomu cieczy. W zależności od modelu opryskiwacza może mieć różną pojemność.
pompy - odpowiada za tłoczenie cieczy ze zbiornika do dysz rozprowadzających. Może mieć formę tłokową, przeponową lub przeponowo-tłokową. Zapewnia natężenie wypływu cieczy niezbędne do uzyskania optymalnego ciśnienia roboczego przy działających wszystkich dyszach. Wydajność pompy musi być dostosowana do wielkości zbiornika z cieczą. W przypadku opryskiwacza firmy Dziekan, odziedziczonego po dziadkach, stwierdzono, że nie ma żadnego otworu na dole oprócz tego grubego fi 25mm, co idzie na pompę.
mieszadła - zapobiega gromadzeniu się cieczy na dnie zbiornika i jej rozwarstwieniu. W opryskiwaczach stosuje się mieszadła hydrauliczne, które mogą mieć budowę rurową lub eżektorową. Pracę mieszadła może wspomagać przewód przelewowy znajdujący się na dnie zbiornika.
filtrów - oczyszczają ciecz z zanieczyszczeń mechanicznych i nie dopuszczają do ich przedostania się do dysz rozprowadzających.
zaworu sterującego (złożonego z zaworu głównego, regulacyjnego i zaworów sekcyjnych) - ma za zadanie utrzymywać stałe ciśnienie robocze oraz zasilać cieczą belkę polową i inne elementy opryskiwacza. Zawór sterujący wpływa na precyzję dozowania środków chemicznych. Zawór główny odcina dopływ cieczy do zaworów roboczych i kieruje ją ponownie do zbiornika. Zawór regulacyjny reguluje wartość ciśnienia roboczego - w przypadku jego wzrostu ponad normę kieruje ciecz do zbiornika. Zawory sekcyjne kierują ciecz do sekcji opryskowych.
belki polowej opryskiwacza - decyduje o szerokości roboczej opryskiwacza i zapewnia równomierną aplikację środków chemicznych. Składa się z kilku sekcji opryskowych, które są zasilane osobno.
rozpylaczy - zbudowane są z kanałów, którymi przepływa ciecz robocza. Odpowiadają za rozbicie cieczy na mniejsze krople. Wielkość kropli uzależniona jest od typu rozpylacza (m.in. wirowy, szczelinowy, uderzeniowy) i wartości ciśnienia roboczego (im wyższe ciśnienie, tym więcej małych kropli).
dodatkowego wyposażenia (np. rozwadniaczy, komputerów sterujących) - zwiększają precyzję i bezpieczeństwo stosowania środków ochrony roślin.

Schemat budowy opryskiwacza polowego zaczepianego

System Filtracji w Opryskiwaczu: Klucz do Niezawodności

Układ filtracyjny składa się z sita wlewowego (zapobiega przedostawaniu się zanieczyszczeń podczas napełniania zbiornika), filtra ssawnego (filtruje zanieczyszczenia po stronie ssącej pompy), filtra ciśnieniowego (filtruje zanieczyszczenia po stronie tłocznej pompy) i indywidualnych filtrów umieszczonych w rozpylaczach.

Problemy z przepływem cieczy roboczej mogą wskazywać na konieczność wymiany głównego filtra lub filtra ssawnego. Niejednokrotnie, gdy wydajność opryskiwacza spada (np. z 200l do 180l lub 160l), a pompa po regeneracji tak jakby nie dawała rady albo był utrudniony przepływ, warto rozważyć sprawdzenie i ewentualną wymianę wspomnianych elementów filtracyjnych.

Kalibracja Opryskiwacza i Rozwiązywanie Problemów z Przepływomierzem

Kalibracja opryskiwacza jest kluczowa dla precyzyjnego dozowania środków. Przykładowo, problem z kalibracją opryskiwacza Rau Explorer ze sterownikiem FMC (Flow Mate Control) polegał na tym, że po wpisaniu w dolnej części ekranu 14 impulsów na litr z przepływomierza (np. 669 impulsów/litr) i ustawieniu wszystkiego na oprysk oraz włączeniu pryskania, a następnie zmierzeniu średniej wydajności rozpylaczy i pomnożeniu jej razy ilość wszystkich dysz (co stanowi całkowity przepływ wody) i wpisaniu tej wartości w górnej części ekranu, po potwierdzeniu OK, ilość impulsów zmieniała się w kółko.

Użytkownik, który zawsze pryska około 200l/ha i tyle ustawia na komputerze (który sam dobiera ciśnienie itp.), borykał się z dziwnym zjawiskiem. Opryskiwacz, ustawiony na komputerze na 200l, przez jakiś czas chodził dobrze, po czym wydajność spadała na np. 180l, 160l i za nic nie dawało się jej podnieść, nawet ustawiając 300l. Spowolnienie podnosiło nieco wydajność. W takich sytuacjach pojawia się pytanie, czy to będzie przepływomierz? Może czujnik od przepływomierza? Czujnik można zbadać miernikiem.

W kontekście przepływomierzy istotne jest również, jak ciężko powinna chodzić turbinka od przepływomierza. Nieprawidłowości w jej działaniu mogą być sygnałem usterki.

ALBUZ kalibracja opryskiwacza polowego

Wybór Głowic Rozpylaczy i Produktów Agroplast

Wybór odpowiednich głowic rozpylaczy ma znaczący wpływ na jakość oprysku. Użytkownicy często zastanawiają się nad alternatywami dla droższych rozwiązań, takich jak Arag, których cena może być zaporowa. W poszukiwaniu tańszych, ale efektywnych opcji, pojawiają się opinie i recenzje opryskiwaczy, z których często wynikały negatywne uwagi dotyczące produktów firm takich jak Biardzki, gdzie ludzie najczęściej narzekali na kiepską jakość głowic.

W odpowiedzi na takie obawy, firma Agroplast wprowadza nowe głowice, które budzą zainteresowanie. Przykładowo, model APO-100/G08/P PRO jest reklamowany jako wytrzymalszy od typowych rozwiązań i mający lepsze uszczelnienia. Pojawia się pytanie, czy warto inwestować w produkty firmy Agroplast, w tym dysze eżektorowe czy filtry główne, czy też być może szkoda kasy, tak jak na inne polskie "kiepskie wynalazki", i lepiej dołożyć niestety najczęściej sporo więcej do markowych dysz i głowic. Kwestia wytrzymałości korpusów i ogólna opinia o produktach Agroplastu, w tym o ich filtrach głównych, jest przedmiotem dyskusji wśród rolników.

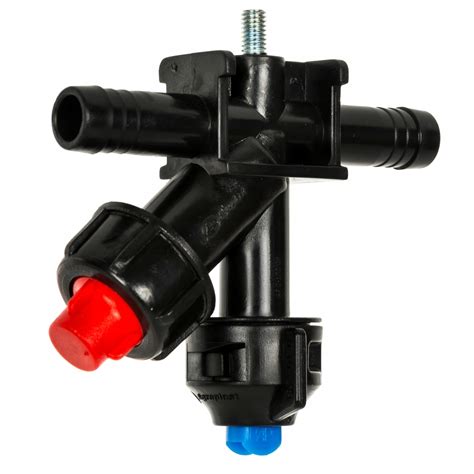

Zdjęcie głowicy rozpylacza Agroplast APO-100/G08/P PRO

Rodzaje Opryskiwaczy Polowych

W zależności od wielkości areału uprawnego, typu upraw i czynników środowiskowych w gospodarstwach rolnych wykorzystać można różne typy opryskiwaczy polowych:

opryskiwacz ręczny/spalinowy - przenośny (naramienny lub plecakowy), napędzany silnikiem spalinowym lub ręcznie - poprzez naciśnięcie spustu. Charakteryzuje się małą pojemnością (zwykle kilka/kilkanaście litrów). Jest prosty w obsłudze i lekki, ale niezbyt precyzyjny. Znajduje zastosowanie głównie w uprawach warzyw, sadach i ogrodach.
opryskiwacz polowy ciągany - posiada własny układ jezdny, przyczepia się go do ciągnika za pomocą zaczepu sztywnego lub skrętnego. Cechuje go duża pojemność zbiornika, dzięki czemu pozwala na długą i wydajną pracę w trybie ciągłym. Polecany przede wszystkim do dużych gospodarstw (o powierzchni powyżej 50 ha).
opryskiwacz polowy zawieszany - nie posiada samodzielnego układu jezdnego, zawiesza się go na tylnej osi ciągnika. Wyróżnia się dużą zwrotnością. Można go podnieść na dużą wysokość, co umożliwia wykorzystanie go w pielęgnacji wysokich roślin. Opryskiwacz polowy zawieszany jest mniejszy niż opryskiwacz ciągany. Z tego powodu sprawdza się w małych gospodarstwach. Warto się na niego zdecydować również w przypadku pracy na trudnym terenie lub konieczności przejazdu wąskimi drogami.
opryskiwacz polowy samojezdny - ma własny napęd i układ jezdny, dzięki czemu nie wymaga połączenia z ciągnikiem. Wyróżnia się dużą szerokością roboczą, wydajnością i szybkością pracy. Jest dobrym rozwiązaniem na dużych areałach i przy oprysku wysokich roślin (np. kukurydzy). Opryskiwacz polowy samojezdny często wyposażony jest w zaawansowane systemy technologiczne umożliwiające precyzyjne dozowanie środków chemicznych i kontrolowanie różnych parametrów podczas opryskiwania. Ten model jest polecany do pracy w wyspecjalizowanych gospodarstwach i w uprawach wrażliwych gatunków roślin.

Zalety Stosowania Opryskiwaczy Polowych

Wykorzystanie opryskiwacza polowego w gospodarstwie niesie liczne korzyści zarówno dla samego rolnika, jak i środowiska. Dobry opryskiwacz polowy zawieszany czy ciągany znacznie przyspiesza pracę i ułatwia stosowanie środków ochrony roślin. Równomierna aplikacja pestycydów i herbicydów zwiększa efektywność ich działania, co z kolei wpływa na lepszą ochronę upraw przed chwastami, szkodnikami i chorobami oraz poprawia wydajność upraw. Opryskiwacz polowy pozwala również precyzyjnie dozować środki ochrony roślin, co umożliwia zastosowanie ich w mniejszych dawkach. W ten sposób ogranicza niekorzystny wpływ pestycydów i herbicydów na środowisko.
