Wprowadzenie do zespołów elektrycznych opryskiwaczy
Zespół elektrycznych opryskiwaczy ARAG to zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o precyzyjnym i efektywnym stosowaniu środków ochrony roślin. Jego konstrukcja obejmuje szereg kluczowych elementów, które zapewniają niezawodność i możliwość dostosowania do indywidualnych potrzeb użytkownika.
Budowa zespołu elektrycznych opryskiwaczy ARAG
Podstawowy zespół składa się z kilku głównych komponentów:
- Elektrozawór główny: Odpowiedzialny za sterowanie przepływem cieczy (tryb pracy/przelew).
- Elektrozawór proporcjonalnociśnieniowy: Umożliwia precyzyjne regulowanie ciśnienia roboczego w zależności od potrzeb.
- Zawór ograniczający maksymalne ciśnienie robocze: Zapewnia bezpieczeństwo pracy poprzez ograniczenie ciśnienia do bezpiecznego poziomu.
- Filtr ciśnieniowy (50 mesh): Chroni elementy układu przed zanieczyszczeniami, zapewniając ich dłuższą żywotność.
- 2 lub 4 elektrozawory sekcyjne: Pozwalają na zdalne włączanie i wyłączanie poszczególnych sekcji roboczych opryskiwacza.
- Zawory kompensacji ciśnienia: Utrzymują stałe ciśnienie robocze niezależnie od tego, czy dana sekcja jest aktywna, czy nie.
Podłączenie elektryczne
Instalacja elektryczna opryskiwacza wymaga podłączenia do źródła zasilania 12V DC. Należy pamiętać o prawidłowym połączeniu przewodów:
- Przewód zasilający czerwony: podłączyć do bieguna dodatniego (+) akumulatora.
- Przewód zasilający czarny: podłączyć do bieguna ujemnego (-) akumulatora.
Wiązka przewodów zasilających zawory powinna być podłączona zgodnie z oznaczeniami:
- Przewód z wtyczką oznaczoną literą G: do elektrozaworu głównego.
- Przewód z wtyczką oznaczoną literą P: do elektrozaworu regulatora ciśnienia.
- Przewód z wtyczką oznaczoną cyfrą 1: do zaworu pierwszej sekcji roboczej.
- Przewód z wtyczką oznaczoną cyfrą 2: do zaworu drugiej sekcji roboczej.
- Przewód z wtyczką oznaczoną cyfrą 3: do zaworu trzeciej sekcji roboczej.
- Przewód z wtyczką oznaczoną cyfrą 4: do zaworu czwartej sekcji roboczej.
Drugi koniec przewodów należy zamocować w odpowiednich gniazdach pulpitu sterującego.
Podłączenie przewodów ciśnieniowych
Przewód ciśnieniowy montuje się z jednej strony w przyłączu manometru, a z drugiej w szybkozłączu elektrozaworu.
Regulacja zaworów kompensacji ciśnienia
Zawory kompensacji ciśnienia w zespole Arag umożliwiają utrzymanie stałego ciśnienia roboczego nawet po wyłączeniu jednej lub więcej sekcji roboczych. Regulacja ta jest kluczowa dla zachowania optymalnych parametrów pracy.
Procedura kompensacji ciśnienia
Proces kompensacji powinien być przeprowadzony dla zakładanego ciśnienia roboczego:
- Do zbiornika należy wlać około 150 litrów czystej wody.
- Włączyć napęd WOM pompy.

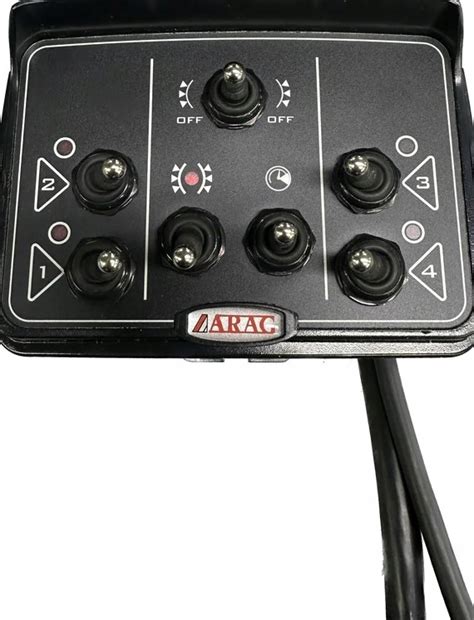

- Załączyć przyciskami na pulpicie zawór główny oraz zawory sekcyjne.
- Ustawić ciśnienie cieczy na pulpicie na określoną wartość, np. 15 bar.
- Wyłączyć pierwszą sekcję roboczą przełącznikiem na pulpicie.
- Jeśli wskazane ciśnienie uległo zmianie, należy za pomocą pokrętła odpowiadającego wyłączonej sekcji wyregulować ciśnienie tak, aby manometr ponownie wskazywał wcześniej ustawioną wartość (np. 15 bar).
- Ponownie włączyć wyłączoną sekcję przełącznikiem na pulpicie.
- Ponownie ustawić ciśnienie robocze do zakładanej wartości (np. 15 bar).
- Wyłączyć drugą sekcję roboczą.
- Postępować analogicznie z drugim elektrozaworem, regulując ciśnienie jak w punktach 4, 5 i 6.
- W przypadku posiadania większej liczby sekcji, postępować analogicznie dla pozostałych elektrozaworów.
Czym się różni rozdzielacz stałociśnieniowy od kompensacyjnego?
Bezpieczeństwo i maksymalne ciśnienie robocze
Maksymalne dopuszczalne ciśnienie w układzie wynosi 20 bar. Ze względu na fakt, że pompa może wytworzyć ciśnienie znacznie wyższe (do 50 bar), w układzie zastosowano kilka zabezpieczeń:
- Bezpiecznik na pompie.
- Ograniczenie ciśnienia na zaworze sterującym Arag.
Ustawianie maksymalnego ciśnienia
Aby prawidłowo ustawić maksymalne ciśnienie robocze, wykonaj następujące kroki:
- Do zbiornika należy wlać około 100 litrów czystej wody.
- Włączyć napęd WOM pompy.
- Załączyć zawór główny przyciskiem na pulpicie.
- Pokrętłem zaworu regulacji ciśnienia na bloku elektrozaworów zredukować ciśnienie do minimalnej wartości.
- Przełącznikiem regulacji ciśnienia na pulpicie ustawić maksymalną wartość ciśnienia. Należy skierować przełącznik do góry i przytrzymać do momentu, aż ciśnienie przestanie rosnąć.
Blokowanie nastawionego ciśnienia
W celu uniemożliwienia przypadkowej zmiany maksymalnego ciśnienia, istnieje możliwość jego zablokowania. Można to zrobić poprzez wsunięcie kolorowej przetyczki w dolnej części pokrętła regulacji ciśnienia na zaworze sterującym. W przypadku konieczności zmiany maksymalnego ciśnienia cieczy, należy wyjąć przetyczkę i dokonać ponownej regulacji zgodnie z powyższymi punktami.
Przykład prostego opryskiwacza elektrycznego: No Pest® GN50
Oprócz zaawansowanych systemów sekcyjnych istnieją również prostsze rozwiązania, takie jak opryskiwacz 5L elektryczny No Pest® GN50. To urządzenie, które ułatwia pracę w ogrodzie, eliminując konieczność ręcznego pompowania.
Wystarczy napełnić zbiornik, nacisnąć przycisk i rozpocząć oprysk środków ochrony roślin, nawozów lub innych preparatów. Akumulatorowe zasilanie opryskiwacza 5L No Pest® pozwala na aż 80 minut nieprzerwanej pracy, a możliwość ładowania przez USB sprawia, że zawsze masz dostęp do energii. Regulowana dysza umożliwia precyzyjne dostosowanie oprysku - od delikatnej mgiełki po mocny strumień, dzięki czemu aplikujesz preparaty dokładnie tam, gdzie są potrzebne.
Ładowanie opryskiwacza No Pest® GN50
Aby naładować urządzenie, należy postępować zgodnie z poniższymi wskazówkami:
- Podłącz kabel ładowania do otworu ładowania baterii znajdującego się z boku uchwytu.
- Czerwona dioda oznacza ładowanie. Zielona dioda oznacza pełne naładowanie.
- Gdy bateria wymaga ładowania, podłącz kabel USB do odpowiedniej ładowarki.
- Kabel ładowania USB można używać wyłącznie z kompatybilnymi modelami.
- Ładowanie należy przeprowadzać odpowiednim kablem.
