Zespół Elektrycznych Opryskiwaczy ARAG: Budowa i Komponenty

Zespół elektrycznych opryskiwaczy ARAG to zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o precyzyjnym i efektywnym stosowaniu środków ochrony roślin. Jego konstrukcja obejmuje szereg kluczowych elementów, które zapewniają niezawodność i możliwość dostosowania do indywidualnych potrzeb użytkownika.

Kluczowe Elementy Zespołu

• Elektrozawór główny: Odpowiedzialny za sterowanie przepływem cieczy (tryb pracy/przelew).
• Elektrozawór proporcjonalnociśnieniowy: Umożliwia precyzyjne regulowanie ciśnienia roboczego w zależności od potrzeb.

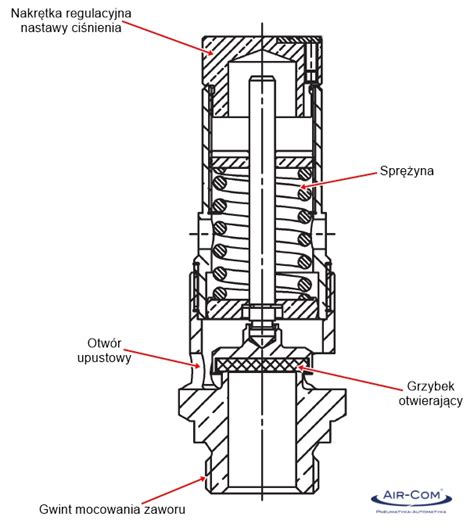

• Zawór ograniczający maksymalne ciśnienie robocze: Zapewnia bezpieczeństwo pracy poprzez ograniczenie ciśnienia do bezpiecznego poziomu.
• Filtr ciśnieniowy (50 mesh): Chroni elementy układu przed zanieczyszczeniami, zapewniając ich dłuższą żywotność.
• 2 lub 4 elektrozawory sekcyjne: Pozwalają na zdalne włączanie i wyłączanie poszczególnych sekcji roboczych opryskiwacza.
• Zawory kompensacji ciśnienia: Utrzymują stałe ciśnienie robocze niezależnie od tego, czy dana sekcja jest aktywna, czy nie.

Instalacja i Podłączenie Systemu ARAG

Podłączenie Elektryczne

Instalacja elektryczna opryskiwacza wymaga podłączenia do źródła zasilania 12V DC. Należy pamiętać o prawidłowym połączeniu przewodów:

• Przewód zasilający czerwony: podłączyć do bieguna dodatniego (+) akumulatora.
• Przewód zasilający czarny: podłączyć do bieguna ujemnego (-) akumulatora.

Wiązka przewodów zasilających zawory powinna być podłączona zgodnie z oznaczeniami:

• Przewód z wtyczką oznaczoną literą G: do elektrozaworu głównego.
• Przewód z wtyczką oznaczoną literą P: do elektrozaworu regulatora ciśnienia.
• Przewód z wtyczką oznaczoną cyfrą 1: do zaworu pierwszej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 2: do zaworu drugiej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 3: do zaworu trzeciej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 4: do zaworu czwartej sekcji roboczej.

Drugi koniec przewodów należy zamocować w odpowiednich gniazdach pulpitu sterującego.

Podłączenie Przewodów Ciśnieniowych

Przewód ciśnieniowy montuje się z jednej strony w przyłączu manometru, a z drugiej w szybkozłączu elektrozaworu.

Regulacja i Bezpieczeństwo Pracy

Regulacja Zaworów Kompensacji Ciśnienia

Zawory kompensacji ciśnienia w zespole ARAG umożliwiają utrzymanie stałego ciśnienia roboczego nawet po wyłączeniu jednej lub więcej sekcji roboczych. Regulacja ta jest kluczowa dla zachowania optymalnych parametrów pracy. Proces kompensacji powinien być przeprowadzony dla zakładanego ciśnienia roboczego:

1. Do zbiornika należy wlać około 150 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć przyciskami na pulpicie zawór główny oraz zawory sekcyjne.
4. Ustawić ciśnienie cieczy na pulpicie na określoną wartość, np. 15 bar.
5. Wyłączyć pierwszą sekcję roboczą przełącznikiem na pulpicie. Jeśli wskazane ciśnienie uległo zmianie, należy za pomocą pokrętła odpowiadającego wyłączonej sekcji wyregulować ciśnienie tak, aby manometr ponownie wskazywał wcześniej ustawioną wartość (np. 15 bar).
6. Ponownie włączyć wyłączoną sekcję przełącznikiem na pulpicie. Ustalić ciśnienie jak w punkcie 2.
7. Wyłączyć drugą sekcję roboczą. Postępować analogicznie z drugim elektrozaworem, regulując ciśnienie jak w punktach 4, 5 i 6.
8. W przypadku posiadania większej liczby sekcji, postępować analogicznie dla pozostałych elektrozaworów.

Ustawianie Maksymalnego Ciśnienia Roboczego

Maksymalne dopuszczalne ciśnienie w układzie wynosi 20 bar. Ze względu na fakt, że pompa może wytworzyć ciśnienie znacznie wyższe (do 50 bar), w układzie zastosowano kilka zabezpieczeń, w tym bezpiecznik na pompie oraz ograniczenie ciśnienia na zaworze sterującym ARAG.

Aby prawidłowo ustawić maksymalne ciśnienie robocze:

1. Do zbiornika należy wlać około 100 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć zawór główny przyciskiem na pulpicie.
4. Pokrętłem zaworu regulacji ciśnienia na bloku elektrozaworów zredukować ciśnienie do minimalnej wartości.
5. Przełącznikiem regulacji ciśnienia na pulpicie ustawić maksymalną wartość ciśnienia. Należy skierować przełącznik do góry i przytrzymać do momentu, aż ciśnienie przestanie rosnąć.

W celu uniemożliwienia przypadkowej zmiany maksymalnego ciśnienia, istnieje możliwość jego zablokowania. Można to zrobić poprzez wsunięcie kolorowej przetyczki w dolnej części pokrętła regulacji ciśnienia na zaworze sterującym. W przypadku konieczności zmiany maksymalnego ciśnienia cieczy, należy wyjąć przetyczkę i dokonać ponownej regulacji zgodnie z powyższymi punktami.

Diagnostyka i Rozwiązywanie Typowych Problemów

Problem ze Szczątkowym Ciśnieniem na Rozpylaczach

W przypadku używanego opryskiwacza sadowniczego, problemem może być szczątkowe ciśnienie na rozpylaczach po wyłączeniu elektrozaworu głównego, objawiające się cieczą wypływającą ze zmniejszonym ciśnieniem z większości rozpylaczy. Mimo że każdy z elektrozaworów sterujących sekcjami (np. 4 sztuki) jest sprawny i odcina dopływ, ciśnienie pozostaje po użyciu zaworu głównego. Sugeruje to, że zawór główny działa poprzez otwarcie powrotu do zbiornika, co ma obniżać ciśnienie na sekcjach. Przyczyną może być zbyt mały przekrój powrotu, szczególnie jeśli jest on wspólny z zaworem proporcjonalnym regulującym ciśnienie poprzez złącze podwójne. Problem może utrzymywać się przy ciśnieniu 8 bar, ustając dopiero po jego zmniejszeniu do około 3 bar. Rozpylacze na mosiężnych oprawach z zaworkami odcinającymi powinny być sprawne (kilka zaworków odcinających było wymienianych na próbę).

Analiza problemu może wskazywać na niewystarczający odpływ cieczy, biorąc pod uwagę, że pompa ma wydatek 180 l/min. Średnica spływu może być taka jak w typowych elektrozaworach, a dodatkowo przy otwartym zaworze końcówka głowicy przysłania wylot. Możliwą interwencją jest podniesienie krańcówki otwierania o około 4 mm, aby poprawić przepływ, np. wykorzystując istniejące otwory na krańcówkę, pamiętając o prawidłowym ustawieniu palca włączającego.

Ważne jest również sprawdzenie stanu gumowych elementów elektrozaworu, ponieważ kawałki sprężynek z pompy lub inne zanieczyszczenia mogą uniemożliwiać prawidłowe domykanie zaworu. Zawór powinien być rozebrany, wyczyszczony, przesmarowany smarem silikonowym i syntetycznym. Należy sprawdzić szczelność głowicy zaworu przy zamkniętym położeniu oraz swobodny przepływ przewodu spływu do zbiornika.

Problemy z Przepływomierzem i Utrzymaniem Wydajności

Niekiedy w opryskiwaczu obserwuje się problem ze stabilnością wydajności. Komputer ustawia np. 200 l/ha, a po pewnym czasie wydajność spada do 180 l/ha, 160 l/ha i nie da się jej podnieść nawet po ustawieniu 300 l/ha. Spowolnienie pracy jedynie nieznacznie podnosi wydajność. Mimo regeneracji pompy, może pojawić się wrażenie, że nie daje ona rady lub przepływ jest utrudniony. W takiej sytuacji warto rozważyć wymianę filtra głównego lub ssawnego. Należy również sprawdzić stan turbinki od przepływomierza - jak ciężko powinna chodzić? Może to być problem z samym przepływomierzem lub jego czujnikiem, który można zbadać miernikiem.
