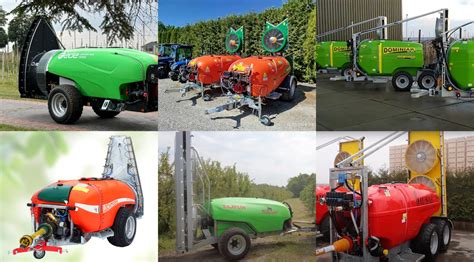

Opryskiwacze sadownicze stanowią kluczowy element wyposażenia gospodarstw rolnych, sadowniczych i ogrodniczych, umożliwiając skuteczną ochronę roślin oraz nawożenie upraw. W zależności od specyfiki zastosowania, maszyny te można podzielić na opryskiwacze rolnicze, sadownicze i ogrodnicze. Właściwy dobór opryskiwacza, uwzględniający jego budowę i wyposażenie, jest niezbędny dla optymalnej pracy i osiągnięcia zamierzonych efektów.

Wybór między opryskiwaczem drogim i bogato wyposażonym a prostszym i tańszym modelem powinien uwzględniać obecność wszystkich niezbędnych podzespołów zapewniających jego prawidłowe działanie. Niedostatki w wyposażeniu i konstrukcji najczęściej spotykane są w prostszych i tańszych opryskiwaczach zawieszanych, które mimo to dominują na polskim rynku ze względu na cenę i dostępność mniejszych ciągników w gospodarstwach.

Zbiornik na ciecz

Zbiornik na ciecz roboczą jest jednym z kluczowych elementów, który można ocenić wizualnie. Idealny zbiornik powinien mieć możliwie obły kształt, co gwarantuje jego całkowite opróżnienie i zapobiega zaleganiu pozostałości cieczy w zakamarkach. Najlepszym materiałem do jego produkcji jest polietylen, charakteryzujący się gładką powierzchnią, która ułatwia dokładne wypłukanie zbiornika między zabiegami wykonywanymi różnymi preparatami.

Zbiorniki wykonane z innych, chropowatych materiałów są znacznie trudniejsze do dokładnego oczyszczenia. Całkowite opróżnienie i umycie zbiornika ma szczególne znaczenie w przypadku nowoczesnych środków ochrony roślin stosowanych w bardzo małych dawkach. Płaskie zbiorniki, umieszczone możliwie blisko ciągnika, wpływają na położenie środka ciężkości opryskiwacza, co jest istotne, zwłaszcza przy cięższych belkach polowych.

Podczas wyboru opryskiwacza warto sprawdzić jego kompatybilność z ciągnikiem. Zdarza się, że przy maksymalnym podniesieniu maszyny może dojść do uszkodzenia zaworu sterującego o kabinę. Ważne jest również, czy opryskiwacz posiada wygodny stopień ułatwiający dostęp do otworu wlewowego i czy jest stabilny.

Nowoczesne opryskiwacze zawieszane i zaczepiane o większych pojemnościach często wyposażone są w zintegrowany zbiornik na czystą wodę. Służy on do płukania opryskiwacza po zabiegu lub do rozwodnienia resztek cieczy roboczej, umożliwiając ich bezpieczne wypryskanie na plantacji. Jest to ekologiczne i ułatwiające pracę rozwiązanie, które jednak podnosi cenę maszyny.

Pompa

W opryskiwaczach najczęściej stosuje się pompy membranowo-tłokowe. Ze względu na wymagana precyzję wykonania, bezpieczniej jest wybierać opryskiwacze wyposażone w markowe pompy. Pompa powinna zapewniać odpowiednią ilość dostarczanej cieczy. Często spotykane są opryskiwacze z pompą o zbyt małym wydatku na minutę, którego wielkość powinna być uzależniona od szerokości belki i pojemności zbiornika.

Błędem jest wyposażanie opryskiwaczy o zróżnicowanych szerokościach belek i pojemnościach zbiorników w jeden typ pompy. Zasada doboru pompy jest prosta: na każdy rozpylacz powinno przypadać 3 litry cieczy na minutę, a na mieszanie cieczy w zbiorniku - 5% pojemności zbiornika. Na przykład, opryskiwacz z belką 12-metrową, 24 rozpylaczami i zbiornikiem 400-litrowym powinien mieć pompę o wydatku 92 l/min (72 l/min dla rozpylaczy i 20 l/min do mieszania).

Są to wartości maksymalne, dopuszczalne jest pewne odstępstwo. Pompa powinna zapewniać zalecany wydatek na mieszanie, natomiast wydatek dla rozpylaczy może być mniejszy, ponieważ rozpylacze rzadko pracują przy maksymalnym wydatku. Mimo to, pompa o wydatku 60 l/min w opryskiwaczu 400-litrowym jest często zbyt mała, pracując na granicy przeciętnego wydatku z rozpylaczy.

Mieszadło

Mieszadło odgrywa kluczową rolę w prawidłowym wykonywaniu zabiegów, zapewniając dokładne rozprowadzenie preparatu w wodzie. Ciecz w zbiorniku musi być jednorodna przez cały czas trwania zabiegu, co wymaga ciągłej i intensywnej pracy mieszadła. W niektórych opryskiwaczach spotyka się jedynie imitacje mieszadeł w postaci pojedynczej dyszy w dnie zbiornika, która miesza ciecz tylko przy wylocie.

Aby zapewnić intensywne krążenie cieczy w zbiorniku, konieczne jest zastosowanie mieszadła inżektorowego. Składa się ono z dyszy umieszczonej w drugiej, otwartej zwężce, która zasysa ciecz ze zbiornika, powodując intensywne mieszanie całej jego zawartości. Rozpoznanie takiego mieszadła jest możliwe poprzez zajrzenie do wnętrza zbiornika.

Zawór sekcyjny

Zawór sekcyjny powinien posiadać co najmniej 4 sekcje, a w przypadku większych belek - nawet 5-6. Zaleca się, aby w jednej sekcji zasilanej z jednego zaworu znajdowało się nie więcej niż 5 rozpylaczy. Większa liczba sekcji umożliwia precyzyjne dopasowanie szerokości oprysku, np. na krawędziach niesymetrycznych pól.

Szczególnie przydatne są zawory stałociśnieniowe, które utrzymują stałe ciśnienie robocze niezależnie od liczby pracujących sekcji. W tradycyjnych zaworach wyłączenie sekcji powoduje wzrost ciśnienia, a tym samym zmianę parametrów oprysku. Są one nieocenione, gdy opryskiwana jest tylko część szerokości belki. W przeciwnym razie, inwestycja w drogi zawór stałociśnieniowy może być nieuzasadniona.

Manometr, umożliwiający precyzyjną regulację ciśnienia, powinien być olejowy i posiadać odpowiednią podziałkę.

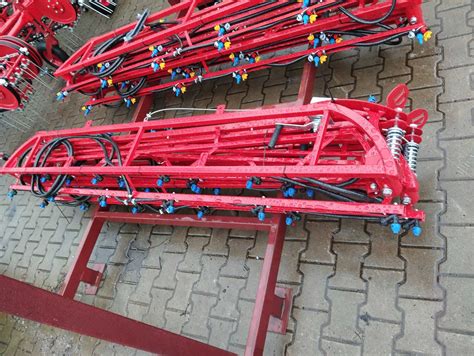

Belka polowa

Belka polowa prostego opryskiwacza, zawieszona wahadłowo, może posiadać bardzo proste układy stabilizacji lub być ich pozbawiona, co jest wystarczające w przypadku niezbyt szerokich i lekkich belek. Korbowy układ regulacji wysokości pracy belki jest prosty i w zupełności wystarczający.

Zamawianie hydraulicznego układu regulacji wysokości belki oraz jej hydraulicznego składania i rozkładania w popularnych opryskiwaczach zawieszanych zazwyczaj nie jest celowe, ponieważ znacząco podnosi cenę maszyny. Bardziej przydatny w kontekście hydrauliki belki może okazać się siłownik do wymuszonego ustawiania belki pod kątem, oferowany przez niektórych producentów.

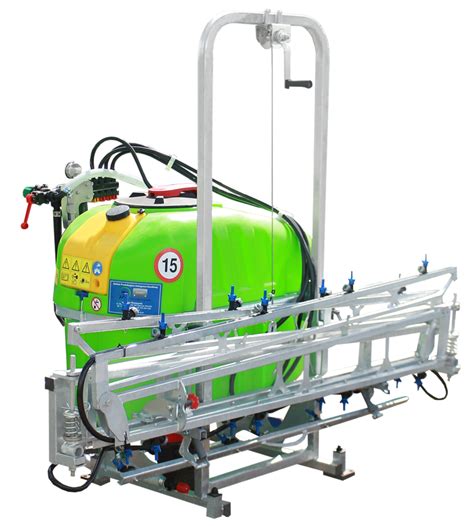

Jakość powłoki malarskiej elementów metalowych, takich jak belka, rama i inne, jest bardzo ważna. Słaby lakier, nałożony na niezagruntowaną belkę, łatwo odpryskuje i może odpadać już po jednym sezonie. Najlepszą ochronę zapewniają lakiery proszkowe, które doskonale przylegają do podłoża i są nakładane na metal poddany obróbce strumieniowo-ściernej (śrutowanie lub piaskowanie). Takie lakierowanie charakteryzuje się jedwabistym połyskiem, a powierzchnia może nie być idealnie gładka.

Rozwadniacz i układ filtrowania

Wśród innych istotnych elementów opryskiwacza należy zwrócić uwagę na rozwadniacz, układ filtrowania cieczy oraz końcówki opryskujące. Najczęściej spotykanym rozwadniaczem w opryskiwaczach zawieszanych jest sito we wlewie. Aby rozwadniacz spełniał swoją funkcję, pokrywa zamykająca wlew musi być wyposażona w dyszę rozwadniającą sterowaną osobnym zaworem, lub dysza może być umieszczona w samym sicie.

Układ filtrowania cieczy musi bezwzględnie zawierać dwa podstawowe filtry: ssawny (zazwyczaj pod zbiornikiem lub w zbiorniku) oraz tłoczny, zintegrowany z zaworem sterującym. Warto również sprawdzić, czy pompa opryskiwacza umożliwia czerpanie wody z cystern, na przykład za pośrednictwem filtra ssawnego.

Rozpylacze

Obecnie powszechnie stosuje się szybkozłączne, bagnetowe oprawy rozpylaczy typu „Rau”, zgodne ze standardem ISO. Powinny one być wyposażone w zaworki odcinające dopływ cieczy po przerwaniu oprysku, zapobiegające kapaniu i chroniące rośliny przed uszkodzeniem. Dodatkowo, rozpylacze powinny posiadać indywidualne filtry, zapewniające trzeci stopień filtrowania cieczy.

Nie warto oszczędzać na rozpylaczach. Powinny one pochodzić od renomowanych producentów i być dostarczane z jednoznaczną tabelą wydatków i zastosowań. Standardowe wyposażenie często obejmuje niebieskie, średniokropliste rozpylacze 110/03, odpowiednie do większości zabiegów chwastobójczych i owadobójczych. Do uzupełnienia zestawu warto posiadać żółte rozpylacze 110/02 do oprysków grzybobójczych i czerwone, grubokropliste 110/04 do zabiegów doglebowych.

Aby ułatwić wymianę rozpylaczy, można dokupić dodatkowe oprawy z uszczelkami. Alternatywą są wielogłowicowe oprawy obrotowe, umożliwiające montaż trzech do pięciu końcówek.

W przypadku planowanego nawożenia stężonymi płynnymi nawozami azotowymi (RSM), konieczne jest zastosowanie specjalnych końcówek wielootworowych z kryzami dozującymi, zamiast zwykłych rozpylaczy. Krople wypływające z takich końcówek są duże i nie zatrzymują się na liściach, zapobiegając poparzeniom.

Elementy opryskiwacza, takie jak rozpylacze, filtry czy uszczelki, wymagają okresowej konserwacji i wymiany. Opryskiwacze polowe służą do ochrony roślin i nawożenia upraw, znajdując zastosowanie w rolnictwie, sadownictwie i ogrodnictwie. Ich stosowanie charakteryzuje się szybkością i wydajnością pracy, oszczędnością środków chemicznych oraz możliwością pracy whtml

Opryskiwacz Sadowniczy: Kluczowe Elementy i Funkcje

Wybór odpowiedniego opryskiwacza sadowniczego jest kluczowy dla efektywnej ochrony roślin. Niezależnie od tego, czy szukamy sprzętu drogiego i bogato wyposażonego, czy prostego i taniego, powinien on posiadać wszystkie niezbędne podzespoły zapewniające jego prawidłowe działanie. Braki w wyposażeniu i pewne niedostatki konstrukcyjne najczęściej spotyka się w prostszych i tańszych opryskiwaczach zawieszanych, które ze względu na cenę i dostępność ciągników dominują na polskich polach.

Zbiornik na ciecz roboczą

Zbiornik jest jednym z elementów, który można ocenić gołym okiem. Powinien mieć możliwie obły kształt, co gwarantuje jego całkowite opróżnienie i zapobiega zaleganiu pozostałości cieczy w zakamarkach. Najlepszym materiałem jest polietylen, który dzięki gładkiej powierzchni ułatwia dokładne wypłukanie zbiornika między zabiegami wykonywanymi różnymi preparatami. Zbiorniki wykonane z innych, chropowatych materiałów są znacznie trudniejsze do dokładnego oczyszczenia. Całkowite opróżnienie i oczyszczenie zbiornika ma szczególne znaczenie w przypadku nowoczesnych środków stosowanych w bardzo małych dawkach.

Płaskie zbiorniki zapewniają położenie środka ciężkości opryskiwacza możliwie blisko ciągnika, co jest ważne, zwłaszcza przy cięższych belkach polowych. Należy również sprawdzić, czy opryskiwacz będzie pasował do ciągnika, ponieważ czasami przy maksymalnym podniesieniu maszyny można uszkodzić zawór sterujący o kabinę. Ważne jest, aby opryskiwacz posiadał wygodny stopień ułatwiający dostęp do otworu wlewowego i był stabilny.

Większe, nowoczesne opryskiwacze zawieszane i zaczepiane często wyposażone są w zintegrowany zbiornik na czystą wodę do płukania opryskiwacza po zabiegu lub do rozwodnienia resztek cieczy roboczej. Jest to ekologiczne rozwiązanie ułatwiające pracę, jednak podnosi cenę maszyny.

Pompa - serce opryskiwacza

W opryskiwaczach najczęściej stosowane są pompy membranowo-tłokowe. Ze względu na wymaganą precyzję wykonania, bezpieczniej jest wybierać opryskiwacze z markową pompą. Pompa powinna dostarczać odpowiednią ilość cieczy. Często spotykane są opryskiwacze z pompą o zbyt małym wydatku na minutę, którego wielkość jest uzależniona od szerokości belki i pojemności zbiornika. Błędem jest wyposażanie opryskiwaczy o zróżnicowanych belkach i zbiornikach w ten sam typ pompy.

Zasada doboru pompy jest prosta: na każdy rozpylacz powinno przypadać 3 litry cieczy na minutę, a na mieszanie cieczy w zbiorniku - 5% pojemności zbiornika. Przykładowo, dla opryskiwacza z belką 12-metrową (24 rozpylacze) i zbiornikiem 400-litrowym, wydatek pompy powinien wynosić 92 l/min (72 l/min dla rozpylaczy i 20 l/min do mieszania). Są to wartości maksymalne, dopuszczalne są pewne odstępstwa.

Pompa powinna zapewniać zalecany wydatek na mieszanie, ale założony wydatek dla rozpylaczy może być mniejszy, ponieważ rozpylacze zwykle nie pracują przy wydatku 3 l/min, a raczej 1-1,5 l/min. Mimo to, pompa o wydatku 60 l/min w 400-litrowym opryskiwaczu jest często zbyt mała, pracując na granicy przeciętnego wydatku z rozpylaczy.

Mieszadło - gwarancja jednorodności cieczy

Mieszadło pełni kluczową funkcję w prawidłowym wykonywaniu zabiegów, zapewniając dokładne rozprowadzenie preparatu w wodzie. Ciecz w zbiorniku musi być jednorodna przez cały czas trwania zabiegu, co wymaga ciągłej i intensywnej pracy mieszadła. W niektórych opryskiwaczach spotyka się jedynie imitacje mieszadeł w postaci pojedynczej dyszy w dnie zbiornika, która jedynie miesza ciecz przy wylocie, nie wpływając na jej cyrkulację w całym zbiorniku.

Aby zapewnić intensywne krążenie cieczy, konieczne jest zastosowanie mieszadła inżektorowego. Składa się ono z dyszy umieszczonej w otwartej zwężce, która wypycha ciecz podawaną przez pompę i jednocześnie zasysa ciecz ze zbiornika, powodując intensywne mieszanie całej cieczy. Mieszadło inżektorowe można rozpoznać, zaglądając do wnętrza zbiornika.

Zawór sekcyjny - precyzja sterowania

Zawór sekcyjny powinien posiadać co najmniej 4 sekcje, a przy większych belkach nawet 5-6. Zaleca się, aby w jednej sekcji zasilanej z jednego zaworu znajdowało się nie więcej niż 5 rozpylaczy. Większa liczba sekcji umożliwia wyłączenie mniejszego fragmentu belki, co jest przydatne przy precyzyjnym dopasowaniu szerokości oprysku, np. na krawędziach niesymetrycznych pól.

Bardzo pomocne są zawory stałociśnieniowe, które utrzymują stałe ciśnienie robocze niezależnie od liczby pracujących sekcji. W zwykłych zaworach wyłączenie sekcji powoduje wzrost ciśnienia, a tym samym zmianę parametrów oprysku. Zawory stałociśnieniowe są szczególnie przydatne, gdy opryskuje się tylko częścią belki. W przeciwnym razie można zrezygnować z zakupu droższego zaworu stałociśnieniowego.

Manometr umożliwiający precyzyjną regulację ciśnienia powinien być olejowy i posiadać odpowiednią podziałkę.

Belka polowa - stabilność i funkcjonalność

Belka polowa prostego opryskiwacza, zawieszona wahadłowo, często posiada bardzo proste układy stabilizacji lub nie posiada ich wcale. Nie są one konieczne przy niezbyt szerokich i lekkich belkach. Korbowy układ regulacji wysokości pracy belki jest prosty, ale wystarczający.

Zamawianie hydraulicznego układu regulacji wysokości belki, a także jej hydraulicznego składania i rozkładania, w popularnych opryskiwaczach zawieszanych może znacznie podnieść cenę maszyny. Bardziej przydatny może okazać się siłownik do wymuszonego ustawiania belki pod kątem. Warto zwrócić uwagę na jakość powłoki malarskiej elementów metalowych, takich jak belka i rama. Słaby lakier łatwo odpryskuje i może odpadać już po jednym sezonie. Najlepszą ochronę zapewniają lakiery proszkowe, położone na śrutowany lub piaskowany metal.

Rozwadniacz i układ filtrowania

Ważne elementy opryskiwacza to także rozwadniacz, układ filtrowania cieczy i końcówki opryskujące. Najczęściej spotykanym rozwadniaczem w opryskiwaczach zawieszanych jest sito we wlewie. Aby rozwadniacz spełniał swoją rolę, w pokrywie zamykającej wlew musi znajdować się dysza rozwadniająca sterowana osobnym zaworem. Dysza może być także umieszczona w sicie.

Układ filtrowania cieczy musi zawierać dwa podstawowe filtry: ssawny (zwykle pod lub w zbiorniku) i tłoczny (zintegrowany z zaworem sterującym). Warto sprawdzić, czy pompa opryskiwacza umożliwia czerpanie wody z cystern, np. za pośrednictwem filtra ssawnego.

Rozpylacze - precyzja aplikacji

Obecnie powszechnie stosowane są szybkozłączne, bagnetowe oprawy rozpylaczy typu „Rau”, przystosowane do montowania rozpylaczy produkowanych według standardu ISO. Powinny one posiadać zaworki odcinające dopływ cieczy w momencie przerwania oprysku, zapobiegające kapaniu z rozpylaczy, a także indywidualne filtry, zapewniające trzeci stopień filtrowania cieczy.

Nie warto oszczędzać na rozpylaczach. Powinny być one wykonane przez renomowanych producentów i posiadać jasną tabelę wydatków i zastosowań. Standardowe wyposażenie często obejmuje niebieskie, średniokropliste rozpylacze 110/03, odpowiednie do większości zabiegów chwastobójczych i owadobójczych. Do kompletu warto posiadać żółte rozpylacze 110/02 do oprysku grzybobójczego i czerwone, grubokropliste 110/04 do zabiegów doglebowych.

Aby ułatwić wymianę rozpylaczy, można dokupić dodatkowe oprawy z uszczelkami. Alternatywą są wielogłowicowe oprawy obrotowe, w których montuje się od trzech do pięciu końcówek.

W przypadku planowanego stosowania stężonych płynnych nawozów azotowych (RSM), należy wyposażyć opryskiwacz w specjalne końcówki wielootworowe z kryzami dozującymi, zamiast zwykłych rozpylaczy. Krople z takich końcówek są duże i nie zatrzymują się na liściach, zapobiegając poparzeniom.

Opryskiwacze są niezbędnym sprzętem w rolnictwie, sadownictwie i ogrodnictwie, stosowanym do ochrony roślin i nawożenia upraw. Ich budowa składa się z wielu współpracujących ze sobą elementów, zapewniających optymalne rozpylanie środków ochrony roślin i nawozów. Wybór odpowiedniej konfiguracji opryskiwacza, takiej jak opryskiwacze ciągnione, zawieszone czy ręczne, zależy od rodzaju opryskiwacza, zastosowania i wielkości obszaru upraw.
