Artykuł ten zawiera szczegółowe informacje dotyczące opryskiwacza polowego zaczepianego Skotarek 1200l Standard, jego specyfikacji technicznej oraz ogólnych wskazówek dotyczących obsługi i konserwacji, które mogą być pomocne dla użytkowników tego typu maszyn rolniczych.
Charakterystyka Opryskiwacza Skotarek 1200l

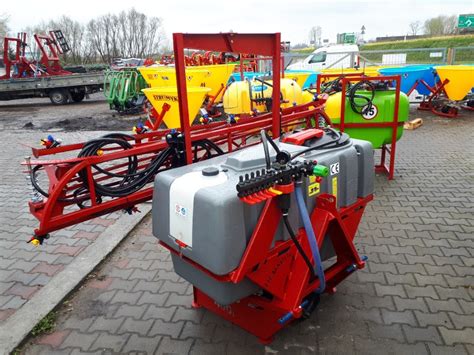

Opryskiwacz Skotarek 1200l Standard jest modelem polowym zaczepianym, cechującym się solidną konstrukcją i przemyślanymi rozwiązaniami. Przykładowo, maszyna z roku produkcji 2008 mogła pracować efektywnie przez jeden sezon na powierzchni 17 hektarów, a jej cena do negocjacji wynosiła około 8500 zł.
Zbiornik i Układ Cieczowy
- Materiał i konstrukcja: Opryskiwacz wyposażony jest w trwały i estetyczny polietylenowy zbiornik.
- Wlew i rozwadniacz: W górnej ścianie zbiornika znajduje się duży i wygodny wlew z zamontowanym w nim rozwadniaczem, co ułatwia bezpieczne przygotowywanie mieszanki.
- Dodatkowe zbiorniki: Dostępny jest również zbiornik do mycia rąk, co jest kluczowe dla bezpieczeństwa i higieny pracy.
- System płuczący: Opryskiwacz posiada zbiornik układu płuczącego.
- Spust i wskaźnik poziomu: Pod zbiornikiem umieszczony jest zawór spustowy, a zbiornik wyposażony jest we wskaźnik poziomu cieczy, co pozwala na bieżące monitorowanie ilości substancji.
Rama i Układ Jezdny
Układ jezdny opryskiwacza to rama zamontowana na jednoosiowym podwoziu z kołami o rozmiarze 7,5x20. Maszyna oferuje regulowany rozstaw kół w zakresie od 1,20 do 1,60 m, co pozwala na dostosowanie do różnych warunków polowych.
Rama charakteryzuje się solidną konstrukcją i jest pokryta wysokiej jakości powłoką lakierniczą, która zabezpiecza ją przed korozją. Elementy metalowe są czyszczone metodą "śrutowania" i malowane proszkowo. Konstrukcja ta została sprawdzona podczas wielu lat pracy w trudnych warunkach zarówno w kraju, jak i za granicą.
Pompki i Zawór Sterujący
Opryskiwacz Skotarek 1200l jest wyposażony w dwie współpracujące pompy o imponującej wydajności 2x 200 l/min. Za kontrolę ciśnienia odpowiada zawór sterujący stało-ciśnieniowy.
Belka Opryskowa
Belka opryskowa, o szerokości 15 metrów, jest składana ręcznie, a jej podnoszenie i opuszczanie odbywa się hydraulicznie. Posiada system samo-poziomowania, który zapewnia równomierne pokrycie terenu. Zewnętrzne elementy belki są wyposażone w ślizgi, które zabezpieczają ją przed uszkodzeniem podczas prac polowych.
Obsługa i Konserwacja Opryskiwacza
Przygotowanie do Pracy
Przed każdym opryskiem należy wykonać odpowiednią kalibrację, aby zapewnić efektywność i zgodność z obowiązującym prawem oraz zaleceniami szkoleń chemizacyjnych. Standard ISO określa 130 impulsów/metr dla maszyn rolniczych, co powinno być zgodne ze sterownikami opryskiwaczy. Ważne jest, aby sprawdzić, czy ciągnik przekazuje poprawne impulsy, a sterownik opryskiwacza prawidłowo je interpretuje.
Przed podłączeniem opryskiwacza do ciągnika, należy zmierzyć odległość od wieloklina przy ciągniku (np. Ursus) do agregatu. Wałek WOM można rozsunąć na odpowiednią długość, pamiętając o jego granicach rozsuwu, aby zapewnić prawidłowe pokrywanie się długości i bezpieczną pracę.
Typowe Problemy i Rozwiązywanie Awarii
Regulator Ciśnienia
Jednym z potencjalnych problemów może być uszkodzony regulator ciśnienia, często spowodowany przerdzewiałą sprężyną i nakrętką regulacyjną, co skutkuje brakiem ciśnienia na lancę. Aby zapewnić prawidłowe wytwarzanie ciśnienia, dźwignia na regulatorze musi być opuszczona do pozycji poziomej.
Problemy z Pompą
W przypadku uszkodzenia przepony, można zaobserwować zniknięcie oleju ze zbiorniczka pompy lub pojawienie się wody w jej wnętrzu. Regularna kontrola stanu oleju i obecności wody jest kluczowa dla wczesnego wykrywania takich awarii.
Zasilanie Mieszacza Cieczy
Najprawdopodobniej zasilanie mieszacza cieczy, zamontowanego w połowie beczki, jest odpowiedzialne za jego prawidłowe działanie. Wszelkie problemy z mieszaniem substancji mogą wskazywać na usterkę w tym obszarze.
Problemy z Rozkładaniem Belki Opryskowej
Niekiedy występują problemy z rozkładaniem i składaniem belki opryskiwacza, na przykład jedna strona otwiera się szybciej niż druga. Taka nierównomierność wymaga sprawdzenia układu hydraulicznego lub mechanizmu składania belki.
Kalibracja rozpylacza
Konserwacja i Czyszczenie
Regularna konserwacja jest kluczowa dla długowieczności opryskiwacza. Warto zwrócić uwagę na stan uszczelek i gum, zwłaszcza w kontekście używania różnych substancji, np. glikolu, który może wpływać na ich właściwości.
Do czyszczenia elementów opryskiwacza, zwłaszcza z osadów olejów i smarów, można stosować zmywacz do tarcz hamulcowych, pamiętając jednak o jego agresywnym działaniu i zachowaniu ostrożności.
Podłączenia Elektryczne
Standardowe podłączenie elektryczne opryskiwacza do ciągnika często wykorzystuje zwykłą, 13-pinową wtyczkę przeznaczoną do przyczep. Ważne jest prawidłowe i bezpieczne podłączenie wszystkich przewodów.
Diagnostyka Przepływomierza
Aby sprawdzić przepływomierz, można użyć multimetru. Przyłożenie go do przewodu sygnałowego powinno pokazać napięcie około 12V. Kręcąc turbinką przepływomierza, napięcie powinno spadać, na przykład do 6V, w zależności od prędkości obrotowej turbinki. Im mocniej turbinka jest rozpędzona, tym wartość napięcia będzie mniejsza.
