Dysze do opryskiwaczy: Rodzaje, zastosowanie i właściwy dobór

Dysze do opryskiwaczy to wymienne elementy opryskiwacza, służące do przekształcania strumienia cieczy w drobne krople. Różnią się od siebie wielkością oraz kształtem otworów, dzięki czemu generowane krople mogą przybrać optymalną wielkość, a sam oprysk - pożądany zasięg. Odpowiedni dobór dysz jest kluczowy dla precyzji i efektywności pracy, wpływa na jakość pokrycia powierzchni oraz minimalizację strat środków ochrony roślin. Zastosowanie odpowiedniej dyszy pozwala na równomierne rozprowadzenie substancji na roślinach.

Rola i budowa dysz opryskiwaczy

Podstawową funkcją dysz jest rozbicie docierającego do nich strumienia cieczy pod ciśnieniem na drobne kropelki, dzięki czemu te mogą precyzyjnie pokryć całą powierzchnię pola lub rośliny. Podczas wykonywania zabiegu dysze opryskiwacza mają za zadanie wytwarzać krople o stałych wielkościach, które mogą być mniejsze lub większe, zależnie od typu dyszy. Mniejsze krople są bardziej podatne na znoszenie przez wiatr, dlatego na rynku dostępne są dysze wykonane w taki sposób, by efekt znoszenia zminimalizować. Pracują one na niższym ciśnieniu oprysku, tworząc większe i zarazem cięższe krople, które mają o wiele większą szansę dotrzeć do powierzchni ziemi na pożądanym obszarze.

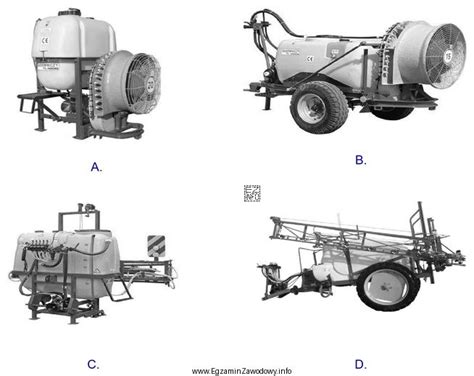

Rodzaje opryskiwaczy i ich zastosowanie

Opryskiwacze to urządzenia składające się zazwyczaj ze zbiornika na ciecz, pompy oraz rozpylacza. Służą do opryskiwania roślin w celu ich zabezpieczenia przed różnymi patogenami, takimi jak pasożyty, owady, chwasty czy grzyby, a także wykorzystuje się je do nawożenia za pomocą nawozów w formie płynnej. Urządzenia te mogą być stosowane w przypadku uprawy zbóż oraz wielu innych roślin uprawnych, ale doskonale sprawdzają się również w ogrodnictwie.

Opryskiwacze polowe

Istnieje kilka rodzajów opryskiwaczy polowych, które znacząco usprawniają pracę w gospodarstwie:

• Samojezdne - pojazdy, za pomocą których można rozpylać środki na rośliny.
• Zaczepiane - oprócz typowych elementów (zbiornika, pompy i rozpylacza) posiadają stalową konstrukcję oraz oś z dwoma kołami; urządzenia te zaczepia się do ciągnika.
• Zawieszane - spełniają tę samą funkcję co opryskiwacze zaczepiane, jednak są mniej mobilne, ponieważ nie są wyposażone w konstrukcję z osią kół.

Opryskiwacze sadownicze

Urządzenia sadownicze umożliwiają opryskiwanie na dużych wysokościach. Są przystosowane do oprysku drzew i krzewów.

Opryskiwacze ogrodnicze (przydomowe)

Do przydomowych upraw najlepiej sprawdzą się opryskiwacze ogrodnicze, wyróżniające się niewielkimi rozmiarami oraz prostą obsługą. Dostępne są modele:

• Ręczne: charakteryzują się małą pojemnością i prostym działaniem (pulsacyjne, ciśnieniowe). Idealne do pielęgnacji roślin doniczkowych, w szklarniach lub małych tunelach foliowych.
• Naramienne: większa pojemność niż ręczne, zbiornik na płyn noszony na ramieniu.
• Plecakowe: największe i najbardziej wydajne, z równomiernie rozłożonym ciężarem na ramiona. Mogą być akumulatorowe lub spalinowe.

Przy wyborze urządzenia warto kierować się wielkością ogrodu i zadania. Do mniejszych zadań wystarczą opryskiwacze ręczne lub ciśnieniowe (1-5 litrów). Do większych ogrodów zalecane są opryskiwacze plecakowe. Użytkownik planujący budowę opryskiwacza z belką, na bazie silnika z pompą, dąży do pokrycia większego terenu podczas jednego przejazdu.

Główne rodzaje dysz i ich charakterystyka

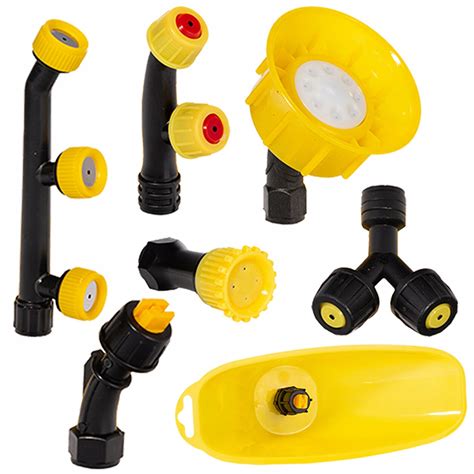

Na rynku dostępne są różne typy dysz do oprysków, nadających się do różnych zastosowań. Wpływają one na wielkość kropli, a także objętość i zasięg oprysku. Rodzaje końcówek do opryskiwaczy podpowiadają nieco o ich zastosowaniu.

Dysze płaskostrumieniowe

Dysze płaskostrumieniowe charakteryzują się dużym kątem oprysku, mogącym dochodzić nawet do 110 stopni. Pozwalają na uzyskanie eliptycznego obrazu oprysku i równomierne pokrycie powierzchni pola środkiem chemicznym, a jednocześnie są odporne na zużycie z powodu zanieczyszczeń. Są stosowane przy niższym ciśnieniu oprysku i nadają się do wielu różnych zastosowań. Mogą pracować z bardzo szerokimi zakresami ciśnienia, zwykle od 1 do 6 barów.

• Standard
• XR (szeroki zakres ciśnienia)
• DG (zapobiegające poślizgowi)
• UB (dysza brzegowa)
• OC (dysza asymetryczna)

Dysze eżektorowe (antyznoszeniowe)

Są to jedne z najpopularniejszych dysz, charakteryzujące się wytwarzaniem większych kropli, co zapobiega znoszeniu strumienia przez wiatr i zwiększa efektywność wykorzystania środków ochrony roślin. Rozpylacz eżektorowy umożliwia precyzyjne ustawienie kąta rozpylania i wielkości kropli, dostosowując aplikację do konkretnych wymagań uprawy i minimalizując ryzyko strat pestycydów na skutek wietrzenia. Dysze te mogą być również wykorzystywane do nawadniania upraw, umożliwiając regulację wilgotności gleby.

W dyszach eżektorowych zasysanie cieczy następuje przez dodatkowe otwory, powodując mieszanie jej z powietrzem i tworzenie napowietrzonych kropli. Są one szczególnie skuteczne przy silnym wietrze, pozwalając na opryskiwanie nawet w niesprzyjających warunkach atmosferycznych. Wersje eżektorowe występują w różnych wariantach:

• AI (ze wtryskiem powietrza / Venturi): Zapewnia większe krople dla mniejszego znoszenia dzięki zwężce Venturi zasysającej powietrze. Dostępna z wstawką ze stali nierdzewnej lub polimerowym korpusie.
• AIC (kompaktowe): Kompaktowe rozwiązanie do jednorodnego pokrycia powierzchni, zapewnia większe i bardziej odporne na znoszenie krople.
• Turbo TeeJet Induction (TTI): Dysza do opryskiwania powschodowego i doglebowego, minimalizuje zatykanie, szeroki kąt 110°, napowietrzany strumień dla mniejszych znoszeń.
• Air Induction Extended Range (AIXR): Dysza eżektorowa z szerokim strumieniem płaskim 110° i technologią napowietrzania, wykonana z polimeru UHMWPE, zapewnia odporność chemiczną i trwałość.

Dysze dwustrumieniowe

Mogą występować w wariancie, w którym występują dwa niezależne strumienie napowietrzonej cieczy, co jeszcze bardziej poprawia precyzję zabiegu. Charakteryzują się dwoma strumieniami mieszanki powietrza i cieczy, co pozwala na precyzyjne ustawienie kąta rozpylania i wielkości kropli, dostosowując aplikację do konkretnych wymagań uprawy. Są również ważne w zabiegach przeciwko chorobom grzybowym oraz szkodnikom roślin, gdzie kluczowe jest dotarcie cieczy roboczej w głąb łanu lub na spodnią stronę liści, rozpylając ciecz zarówno do przodu, jak i do tyłu.

Dysze stożkowe

Dysze stożkowe pozwalają na uzyskanie stożkowego wzoru oprysku. Są stosowane przy wyższych ciśnieniach oprysku i wytwarzają drobniejsze krople. Ze względu na układ opryskowy są mniej odpowiednie do montażu na belce opryskiwacza.

• FL (pełen stożek)
• TXA (pusty stożek)
• TXB (pusty stożek)

Dysze wibrujące

Dysze wibrujące pozwalają na uzyskanie stożkowego wzoru oprysku. Są stosowane przy wyższych ciśnieniach oprysku i wytwarzają drobniejsze krople. Ze względu na układ opryskowy są mniej odpowiednie do montażu na belce opryskiwacza.

Dysze łańcuchowe (języczkowe)

Dysze łańcuchowe (lub języczkowe) pozwalają na osiągnięcie eliptycznego obrazu oprysku i są stosowane przy niskim ciśnieniu oprysku. Wyróżniają się one dużym kątem oprysku (do 160°) i nadają się szczególnie do wykonywania dużych oprysków, np. herbicydami.

• TF (precyzyjna dysza języczkowa)

Dysze szczelinowe

Zastosowanie dysz szczelinowych pozwala na uzyskanie eliptycznego obrazu oprysku. Są stosowane przy niższym ciśnieniu oprysku i nadają się do wielu różnych zastosowań. Zwężka Venturiego wytwarza większe krople, wewnątrz wypełnione powietrzem.

Kryteria doboru dysz do opryskiwaczy

Wybór odpowiednich dysz jest jedną z najważniejszych kwestii, jeśli chodzi o oprysk roślin. Różne rodzaje dysz zostały zaprojektowane z myślą o wykonywaniu oprysków różnymi środkami ochrony roślin, w różnych uprawach. Przed zakupem warto zapoznać się z rodzajami oraz ich przeznaczeniem. Na rynku można znaleźć dysze uniwersalne, jednak lepiej nie wybierać tego typu rozwiązań, aby zapewnić optymalną skuteczność zabiegów.

Dobór do rodzaju środka ochrony roślin i wielkości kropli

Aby dysza jak najlepiej spełniła swoje zadanie, powinna być odpowiednio dobrana do stosowanych środków. Podstawową funkcją dysz jest równomierne rozpylanie środków pod odpowiednim kątem i ciśnieniem. W pewnym zakresie wielkość kropli można regulować ciśnieniem roboczym.

• Dysze grubokropliste są przydatne podczas zabiegów doglebowych, a także podczas rozprowadzania nawozów dolistnych.
• Dysze średniokropliste będą odpowiednie podczas zabiegów chwastobójczych i owadobójczych. W przypadku stosowania herbicydów kontaktowych (np. glifosatu czy środków przedwschodowych) kluczowe jest bardzo dobre pokrycie powierzchni liści lub gleby. Najlepiej sprawdzają się tu dysze płasko- i dwustrumieniowe o drobnej kropli, które zapewniają równomierne rozprowadzenie cieczy.
• Dysze drobnokropliste stosuje się podczas oprysków fungicydowych. W zabiegach przeciwko chorobom grzybowym oraz szkodnikom roślin ważne jest dotarcie cieczy roboczej w głąb łanu lub na spodnią stronę liści. Dlatego dobrze sprawdzają się tutaj dysze dwustrumieniowe.

Dobór do warunków atmosferycznych

Warunki atmosferyczne, w szczególności prędkość wiatru, temperatura i wilgotność powietrza, powinny mieć istotny wpływ na wybór rodzaju dyszy. Przy większym wietrze należy stosować dysze generujące większe krople - inżektorowe. W bezwietrzne dni można natomiast stosować dysze generujące niewielkie krople, co pozwala na większe uniesienie belki opryskiwacza i pokrycie większego terenu podczas jednego przejazdu.

Dobór do jakości wody

Niezwykle istotną, lecz często lekceważoną kwestią jest również jakość stosowanej wody. Najczęściej agrochemikalia miesza się właśnie z wodą. Dysza powinna być dobrana do jej rodzaju. Do wody twardej lepiej jest wybrać rozpylacz o odchylonym strumieniu, z kolei do miękkiej idealnie sprawdzą się wersje eżektorowe.

Specjalistyczne dysze i akcesoria

Wśród końcówek do opryskiwaczy wymienić można również:

• Dysze do płukania zbiorników.
• Dysze do nawożenia.
• Dysza regulowana: Umożliwia płynną zmianę wielkości strumienia - od silnego, skupionego punktu po szeroki, praktycznie płaski.
• Dysze 7-otworowe do RSM: Tworzą siedem identycznych strumieni cieczy, idealne do roztworu saletrzano-mocznikowego, pod warunkiem, że opryskiwacz jest odporny na działanie chemii (elementy stalowe powinny być ze stali nierdzewnej).
• Osłony herbicydowe: Odgrywają ważną rolę w precyzyjnym nanoszeniu herbicydów, minimalizując ryzyko przypadkowego opryskiwania okolicznej roślinności. Ograniczają roznoszenie mgiełki oprysku przez wiatr.

Do oprysków drzew i wysokich krzewów świetnie sprawdzają się lance teleskopowe, umożliwiające dotarcie do wysoko położonych miejsc i łatwe dopasowanie do charakteru wykonywanych prac na wysokości. Zwiększają bezpieczeństwo i komfort pracy, eliminując potrzebę używania drabiny. Użycie lanc teleskopowych znacznie ułatwia również mycie dużych pojazdów, takich jak busy, bez konieczności wspinania się na drabinę.

Oznakowanie dysz i materiały wykonania

Na dyszy opryskiwacza widoczne jest oznakowanie w formie cyfr i liter, które informuje o kluczowych parametrach:

• typie opryskiwacza
• kącie strumienia
• natężeniu wypływu z dyszy
• nazwie i marce (np. firma Teejet, która od ponad 70 lat oferuje innowacyjne dysze do opryskiwaczy)
• kodzie barwnym
• materiale wykonania

Kąt strumienia

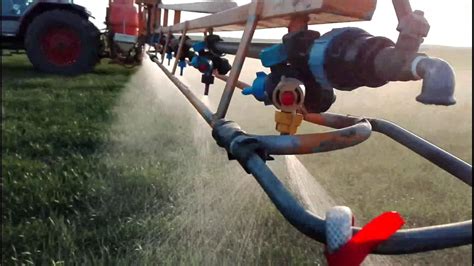

Kąt strumienia to kąt, pod którym ciecz robocza wydostaje się z dyszy opryskiwacza. Jest on istotny zwłaszcza przy użyciu belki opryskowej. Większej wysokości wymagają rozpylacze o mniejszym kącie rozpylania i odwrotnie. Rozpylacze o kącie 80-90° powinny być użyte wtedy, gdy trzeba utrzymać belkę polową na większej wysokości, aby zmniejszyć ryzyko zaczepienia o rośliny lub powierzchnię ziemi.

Kod barwny (norma ISO)

Dysze są również oznaczone kolorami, które odpowiadają wydatkowi cieczy w litrach na minutę. Kod barwny wyraża ilość cieczy na minutę przy ciśnieniu rozpylania wynoszącym 2 bary. Kolor dyszy odpowiada jej rozmiarowi, zgodnie z normą ISO:

• Zielona (015): przy ciśnieniu 3 bar i prędkości 8 km/h dają wydatek ok. 100 l/ha i wytwarzają średnie krople.
• Żółta (02): przy tych samych parametrach dają wydatek ok. 120 l/ha, również ze średnią kroplą.
• Fioletowa (025): generują już ok. 140 l/ha.
• Niebieska (03): produkują średnie krople z wydatkiem ok. 170 l/ha (przy 3 barach i 8 km/h).
• Czerwona (04): produkują średnie krople z wydatkiem ok. 240 l/ha (przy 3 barach i 8 km/h). Ich średnica otworu wynosi zwykle od 0,2 do 0,3 mm. Charakteryzują się średnią przepustowością i średnim rozmiarem kropli.
• Brązowa (05)
• Szara (06): stosowane do aplikacji herbicydów. Charakteryzują się stosunkowo małymi kroplami o średnicy od 0,15 do 0,3 mm. Przepustowość jest stosunkowo mała.
• Biała: o stosunkowo małych rozmiarach kropli, zazwyczaj wykorzystywane do aplikacji insektycydów, fungicydów i innych środków chemicznych.

Dobór dyszy i koloru jest uzależniony od konkretnych potrzeb i wymagań aplikacji. Wiele producentów posiada tabele określające wydatki cieczy (w litrach na hektar) dla różnych typów dysz opryskiwaczy, oznaczonych kolorami zgodnie z normą ISO, przy różnych ciśnieniach (bar) i prędkościach jazdy (km/h).

Materiał wykonania

Dostępne są dysze wykonane z trzech rodzajów materiału. W oznakowaniu dyszy pojedyncza litera informuje, z jakiego materiału jest ona wykonana. Dysze wykonuje się najczęściej z tworzyw sztucznych (np. POM), ceramiki lub stali nierdzewnej.

• K: ceramika. Ten materiał jest bardzo odporny na ścieranie i rozkalibrowanie. Komplet wystarczy na cały okres życia opryskiwacza, jednak ich wadą jest kruchość, co wymaga ostrożności podczas użytkowania.
• P: tworzywo sztuczne. Ten materiał jest tańszy, ale też mniej odporny na ścieranie niż ceramika. Najtańsze modele plastikowe mają ograniczoną trwałość - po kilku sezonach warto je wymienić.
• S: stal nierdzewna. Ten materiał jest bardzo odporny na ścieranie i mniej narażony na uszkodzenia niż ceramika.

Natężenie wypływu

Cyfra oznaczająca natężenie wypływu wyraża ilość cieczy w litrach na minutę, przy ciśnieniu wynoszącym 3 bary ciśnienia roboczego. W przypadku stosowania niskich dawek cieczy roboczej (np. 100-150 l/ha), szczególnie w rolnictwie precyzyjnym, niezbędne są dysze o wysokiej jakości rozpylania i bardzo dokładnym rozkładzie poprzecznym.

Kalibracja i konserwacja opryskiwacza

Nawet najlepsze dysze nie spełnią swojego zadania, jeśli opryskiwacz nie będzie odpowiednio skalibrowany. Regularne sprawdzanie wydatku cieczy, ciśnienia roboczego oraz stanu zużycia dysz to podstawa skutecznego i bezpiecznego oprysku. Cena dysz, w porównaniu do kosztów zakupu opryskiwacza czy środków ochrony roślin, jest relatywnie niewielka, a ich odpowiedni dobór to inwestycja w skuteczność zabiegów, oszczędność środków ochrony roślin oraz troskę o środowisko i zdrowie operatora.

Aby opryskiwacz działał optymalnie, jego dysze rozpylające muszą być utrzymane w jak najlepszej kondycji. Oznacza to przede wszystkim przeprowadzanie ich regularnego czyszczenia i konserwacji.

• W układzie opryskiwacza można zastosować filtry międzysekcyjne, natomiast w głowicy na belce znajdują się niewielkie filtry tuż przed samym rozpylaczem, o których należy pamiętać podczas konserwacji.
• Podczas zalewania zbiornika należy zawsze stosować sito wlewowe, aby uniknąć dostawania się zanieczyszczeń już na tym etapie.
• Warto również, by samo źródło wody było odpowiednie - w miarę możliwości należy korzystać z miękkiej wody.
• Czyszczenia dysz nigdy nie należy przeprowadzać mechanicznie, ponieważ prowadzi to do rozkalibrowania mikroskopijnych otworów, co będzie skutkować zaburzeniem pracy rozpylacza.
• Jeżeli zużycie jest ewidentne - dysza zamiast wytwarzać mgiełkę „leje” - konieczna będzie jej wymiana. Regularnie kontroluj stan techniczny tych narzędzi i w razie poważnych defektów wymieniaj je na nowe.
• Po każdym użyciu dokładnie umyj dysze i lance, aby usunąć pozostałości środków chemicznych. Dzięki temu zapobiegniesz zatkaniu i utrzymasz równomierny przepływ.
• Ważne jest też przechowywanie tych akcesoriów we właściwych warunkach. Suche, zacienione miejsce o stałej temperaturze ochroni dysze i lance przed degradacją wywołaną działaniem czynników atmosferycznych. Pamiętaj także, aby zabezpieczać je przed uszkodzeniami mechanicznymi.

Wskazówki do budowy własnego opryskiwacza

Dla osób planujących budowę opryskiwacza z belką, na przykład wózkowego pchanego lub ciągnionego za kosiarką traktorkiem, z silnikiem i pompą (np. o wydajności 12 l/min i ciśnieniu max 25 bar), należy uwzględnić następujące kwestie:

• Dobór liczby dysz i wydajności pompy: Przy pompie o wydajności 12 l/min i planowanej liczbie dysz (np. 4 lub 6) należy obliczyć sumaryczny wydatek dysz. Na przykład, dla 6 rozpylaczy AP12005 rozmieszczonych co 0,5 m i zajmujących 3 m, wydatek pompy musi być nie mniejszy niż 6 x 1,98 l/min = 11,88 l/min (przy 3 barach). Jeśli zastosuje się mniejsze dysze, np. AP12003 (0,98 l/min przy 2 barach), 6 takich dysz potrzebuje zaledwie 6 l/min, kosztem wielkości kropli. Wydajność pompy powinna być wystarczająca na pokrycie wydatku dysz i powinno trochę zostać na mieszanie cieczy w zbiorniku.
• Ciśnienie robocze: Dysze płaskostrumieniowe pracują zazwyczaj przy maksymalnym ciśnieniu 6 barów. Ciśnienie powinno być takie samo w każdym punkcie układu, ale opory sprawiają, że na końcach belki będzie trochę niższe. Regulację ciśnienia zazwyczaj realizuje rozdzielacz, który ma zawór ciśnieniowy upuszczający nadmiar cieczy do zbiornika (tzw. przelew), co jednocześnie miesza ciecz. Niekiedy rozdzielacz ma dodatkową sekcję, która pełni rolę mieszadła.
• Wysokość belki: Dla dysz płaskostrumieniowych o kącie rozpylania 110° i rozstawie 50 cm, wysokość belki nad opryskiwanymi roślinami powinna wynosić około 50-60 cm. Strumienie cieczy wytwarzane przez sąsiadujące ze sobą rozpylacze powinny zachodzić na siebie dla równomiernego rozkładu. Nie należy wykonywać oprysku z innej wysokości niż zalecana przez producenta rozpylaczy. W przypadku konieczności wykonania zabiegu w mniej korzystnych warunkach, należy użyć rozpylaczy o większym kącie rozpylania (110° lub 120°), co pozwala na obniżenie belki polowej (nawet do 40 cm) i ograniczenie znoszenia cieczy.
• Dobór kropli: Oprysk drobny czy średni zależy od rodzaju zabiegu. Zazwyczaj jest to 200-300 l/ha oprysku średniokroplistego. Opryski doglebowe mogą wymagać wyższej ilości wody (np. 2 tys. litrów wody/ha) i grubych kropel, przy niskim ciśnieniu. Do oprysku wymagającego kropel drobnych i 100 l wody/ha należy użyć dysz mniejszych.
• Lance ręczne: Można podpiąć lancę ręczną typu "banan" (dysze wirowe), aby pokryć rośliny również od spodu. Ważne jest, żeby mieć właściwe króćce, do nich filtry z zaworami i dysze. Dysze wirowe lubią wyższe ciśnienia (np. 5-20 barów w przypadku niektórych producentów) niż dysze szczelinowe.
• Trwałość: Dysze ceramiczne są dobrą inwestycją, ponieważ komplet wystarczy na cały okres życia opryskiwacza. Nierdzewne lance lub węże są zalecane, szczególnie przy użyciu nawozów RSM.
