Opryskiwacze zawieszane do chwastów: kompleksowy przewodnik

Opryskiwacz jest maszyną rolniczą, której zadaniem jest równomierne rozprowadzenie cieczy zawierającej środek ochrony roślin na uprawie polowej. Są to niezbędne narzędzia w rolnictwie, służące do aplikacji środków ochrony roślin i nawozów płynnych, co jest kluczowe dla ochrony plonów przed chorobami, grzybami, chwastami i szkodnikami.

Typy opryskiwaczy rolniczych

Opryskiwacze rolnicze można podzielić ze względu na sposób współpracy z ciągnikiem rolniczym oraz ich zastosowanie:

• Opryskiwacze zawieszane: mocowane na tylnym podnośniku ciągnika.
• Opryskiwacze przyczepiane (zaczepiane): ciągnione za ciągnikiem.
• Opryskiwacze samobieżne (samojezdne): posiadające własne podwozie, kabinę operatora, silnik, układ jezdny i napędowy.
• Opryskiwacze sadownicze: specjalistyczne maszyny przeznaczone do pielęgnacji sadów.
• Opryskiwacze polowe: uniwersalne maszyny do opryskiwania upraw.

Charakterystyka opryskiwaczy zawieszanych

Czym są opryskiwacze polowe zawieszane?

Opryskiwacze polowe zawieszane służą do wykonywania zabiegów chemicznych oraz mineralnych, zwłaszcza nawożenia. Opryskiwacz tego typu nie ma własnej osi z kołami, przez co musi zostać zawieszony z tyłu ciągnika. Są to kompaktowe maszyny mocowane bezpośrednio do tylnego podnośnika ciągnika, co sprawia, że cały ich ciężar przenoszony jest na ciągnik.

Największe zalety polowych opryskiwaczy zawieszanych

• Niska cena: stosunkowo niska cena w porównaniu do opryskiwaczy zaczepianych.
• Mobilność i zwrotność: dzięki zawieszeniu bezpośrednio do ciągnika, są idealne na trudnym terenie, mniejszych polach uprawnych oraz tych o nieregularnych kształtach.
• Łatwość przechowywania: kompaktowa budowa ułatwia magazynowanie.
• Wszechstronność: mogą być wyposażone w przedni zbiornik zwiększający pojemność roztworu opryskowego.

Wady zawieszanego opryskiwacza polowego

• Czas montażu: montaż do ciągnika trwa znacznie dłużej w porównaniu do opryskiwaczy zaczepianych.
• Mniejsza pojemność: zwykle cechuje je mniejsza pojemność zbiornika w porównaniu do maszyn z osią kół, co ogranicza ich zastosowanie do mniejszych areałów.
• Zapotrzebowanie na moc ciągnika: są dość ciężkie, więc do ich użytkowania potrzebny jest ciągnik o odpowiedniej mocy.

Wybór opryskiwacza zawieszanego

Wybór opryskiwacza rolniczego zależy od potrzeb występujących w gospodarstwie rolnym lub w firmie usługowej. Najmniejsze gospodarstwa dysponujące ciągnikami o małej mocy będą najczęściej wybierać opryskiwacz zawieszany. Przy wyborze opryskiwacza polowego należy kierować się parametrami opryskiwacza, jego pojemnością i funkcjonalnością. Należy także zastanowić się, czy posiadany ciągnik udźwignie ciężar zawieszanego opryskiwacza polowego.

Gdzie najlepiej sprawdzają się opryskiwacze rolnicze 400 litrów?

Ze względu na swoją małą pojemność, tego typu opryskiwacze sprawdzają się na niewielkich polach uprawnych (kilka hektarów), które potrzebują nawożenia i opryskiwania środkami ochrony roślin. Z założenia 200 litrów rozrobionej mieszanki wystarcza na opryskanie jednego hektara ziemi. Znajdą zastosowanie w gospodarstwach posiadających mniejsze pola z różnymi uprawami, wymagających opryskiwania w różnym czasie. Jest to rozwiązanie ekonomicznie opłacalne dla posiadaczy kilku pól o niewielkich wymiarach z różnymi uprawami.

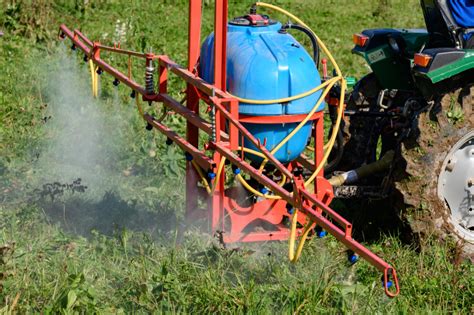

Budowa i elementy opryskiwacza

Opryskiwacz jest niezbędnym narzędziem do ochrony roślin. Składa się z kilku podstawowych elementów, które są połączone podwoziem. Kluczowe elementy obejmują:

• Zbiornik na ciecz roboczą: Przechowuje ciecz, która ma być rozpylana. Dostępne są różne pojemności, np. od kilkuset litrów dla opryskiwaczy zawieszanych (Tolmet KLARA od 200 do 1200 litrów, KUHN od 600 do 1800 litrów, DELTIS 2 od 1000 do 2000 litrów).
• Wydajna pompa: Odśrodkowa lub tłokowo-membranowa, do tłoczenia cieczy.
• Belka opryskowa: Do równomiernego rozprowadzania cieczy na polu. Dostępne są w różnych szerokościach roboczych (np. od 15 do 24 metrów) i mogą być stalowe lub aluminiowe, składane manualnie lub hydraulicznie.
• System regulacji: Zapewniający żądaną ilość produktu.
• Systemy precyzyjnej aplikacji: W celu optymalizacji funkcji opryskiwacza, np. sterowanie sekcjami, GPS.

Belka polowa

Belka opryskiwacza jest istotnym elementem umożliwiającym precyzyjne dozowanie produktów lub nawozów na uprawy. Składa się z rur ze stali nierdzewnej, przez które przepływa wysokociśnieniowy roztwór do opryskiwania, szeregu dysz i systemu regulacji. Jej wysokość powinna być regulowana, aby dostosować się do różnych upraw i ukształtowania terenu.

Belki składane hydraulicznie lub manualnie

Belki opryskiwacza mogą być wyposażone w hydrauliczne lub ręczne składanie i rozkładanie. Belki hydrauliczne mają tę zaletę, że ich rozkładanie i składanie nie wymaga wysiłku, jest ułatwione dzięki układowi hydraulicznemu, który steruje procesem otwierania i zamykania. Ta funkcja zwiększa wydajność pracy rolników i oszczędza ich czas.

Belki stalowe i aluminiowe

Belki opryskiwaczy są zwykle konstruowane ze stali lub aluminium. Każdy z tych materiałów ma swoje zalety: stal zapewnia wytrzymałość, a aluminium lekkość. Firmy takie jak KUHN stosują sprawdzony proces malowania, który zapewnia belkom stalowym doskonałe właściwości antykorozyjne.

Dysze

Dysze służą do rozpylania precyzyjnych ilości cieczy w postaci kropelek, zapewniając dokładne pokrycie obszaru roboczego. Wybór odpowiednich dysz i ich właściwa konserwacja ma zasadnicze znaczenie dla zmaksymalizowania precyzji aplikacji przy jednoczesnym zminimalizowaniu ryzyka zatkania.

Rodzaje dysz

• Standardowe płaskie dysze wachlarzowe: tworzą bardzo drobne krople, które są podatne na znoszenie.
• Dysze o niskim znoszeniu: wytwarzają większe krople, które są mniej podatne na znoszenie.
• Dysze indukcyjne: wprowadzają powietrze przez efekt Venturiego, wzbogacając oprysk powietrzem i tworząc większe krople, które są mniej podatne na znoszenie.
• Rozpylacze przeznaczone do aplikacji nawozów płynnych: zdolne do tworzenia od 3 do 7 strumieni produktu.

Nowoczesne technologie w opryskiwaczach zawieszanych

Wymagania stawiane opryskiwaczom to już nie tylko zbiornik, pompa i belka. Nowe opryskiwacze są wyposażone w kontrolę sekcji, która umożliwia precyzyjne pokrycie cieczą bez powstawania podwójnego pokrycia roślin podczas zabiegu, co przekłada się na mniejszy stres rośliny uprawnej z racji zastosowania większej dawki w strefie pokrywania. Również ograniczenie podwójnego pokrycia roślin wpływa na bezpośrednie obniżenie kosztów związanych z zużyciem środków ochrony roślin.

Sterowanie i komputery

Opryskiwacze są wyposażone w zaawansowaną elektronikę i technologię. Rozwiązania opierające się na zaawansowanej elektronice mają na celu zwiększenie precyzji przeprowadzania zabiegu oprysku, który powinien być wykonany w odpowiedniej dawce i w odpowiednim miejscu na polu. Do tego niezbędna jest niezawodna armatura na opryskiwaczu (zbiornik z dokładnym pomiarem ilości cieczy, czujnik ciśnienia, czujnik prędkości jazdy, odpowiednio zaprojektowane zawory i pompa, przewody prowadzące ciecz roboczą, elektrozawory, belka do oprysku).

Rolnicy często wybierają opryskiwacz z komputerem, co znacznie ułatwia precyzyjne dozowanie. Systemy takie jak komputer BRAVO 300 S lub pełna instalacja ISOBUS wraz z terminalem sterującym, umożliwiają zmienne dawkowanie, zarządzanie wielkością kropli i kompensowanie cieczy na łukach.

Automatyzacja i rolnictwo precyzyjne

Potrzeba nowych i ulepszonych systemów wspierających operacje agronomiczne jest konsekwencją zmian w konstrukcji maszyn, narzędzi i napędów, a także rosnącego wykorzystania automatyzacji, która umożliwia wejście w rolnictwo precyzyjne. Rozwiązania technologiczne wykorzystujące do swojej precyzyjnej pracy sygnały satelitarne usprawniają opryski polowe. Dzięki nowoczesnej technologii, na przykład zastosowaniu obsługi sekcji Section Control, unika się nakładek, czyli podwójnie opryskanych miejsc na polu, lub miejsc, gdzie oprysk nie byłby przeprowadzony. Odpowiednie sekcje opryskiwacza są wyłączane w precyzyjnie ustalonym miejscu i czasie.

Producenci i modele opryskiwaczy zawieszanych

Tolmet

Opryskiwacze zawieszane Tolmet KLARA są dostępne ze zbiornikami głównymi od 200 do 1200 litrów pojemności. Wszystkie opryskiwacze polowe Tolmet posiadają wiele praktycznych rozwiązań ułatwiających przeprowadzenie efektywnych oprysków.

Kuhn

Zawieszane opryskiwacze KUHN łączą w sobie precyzję i komfort obsługi. Mogą być wyposażone w stalowe lub aluminiowe belki polowe składane manualnie lub hydraulicznie. Polietylenowe zbiorniki o pojemności od 600 do 1800 l charakteryzują się dużą wytrzymałością i są odporne na działanie promieni UV. KUHN oferuje szeroki wybór opcji wyposażenia, między innymi sterowniki CAN BUS, które pozwalają dostosować opryskiwacz do indywidualnych potrzeb użytkownika.

Modele DELTIS 2 i ALTIS 2 mogą być wyposażone w stalową lub aluminiową belkę polową składaną hydraulicznie z systemem automatycznego kopiowania terenu BOOM ASSIST, polietylenowe zbiorniki o pojemności od 1000 do 2000 l, system sterowania MANUSET lub DILUSET+. Sterowanie obiegiem cieczy może być w standardowym obiegu albo w obiegu ciągłym sterowanym hydraulicznie lub elektrycznie. Wyposażenie opryskiwacza w system AUTOSPRAY umożliwia zmienne dawkowanie, zarządzanie wielkością kropli i kompensowanie cieczy na łukach.

Opryskiwacze zawieszane DELTIS 2

Opryskiwacze zawieszane DELTIS 2 charakteryzują się prostą konstrukcją, dzięki czemu są łatwe w obsłudze oraz ergonomiczne dla użytkowników. Dzięki lekkiej konstrukcji, amortyzacji w trybie transportowym i systemowi zawieszenia 3D, opryskiwacze DELTIS 2 pozostają w pełni wyważone przez cały czas opryskiwania, zapewniając wysoką wydajność i całkowitą niezawodność. Belki polowe są dostępne w wersji stalowej lub aluminiowej, w szerokościach roboczych od 15 do 24 metrów. Belka polowa zamontowana na równoległobocznym systemie zawieszenia OPTILIFT gwarantuje najwyższą jakość pracy i niezawodności.

Stanowisko operatora w połączeniu z opatentowanym rozwadniaczem środków chemicznych OPTIFILLER zapewnia użytkownikowi najwyższe bezpieczeństwo pracy bez strat na wydajności.

Korzyści dla użytkownika

• Zrównoważone rozwiązanie.
• Stabilny pomost.
• Prosta i kompleksowa obsługa.
• Dobrze wyważona, lekka i stabilna konstrukcja.
• Optymalne rozłożenie obciążenia.

Konstrukcja ramy w kształcie litery L i równoległoboku zawieszenia OPTILIFT ma najmniejszą masę własną pośród tego typu rozwiązań na rynku (1050 kg dla DELTIS 1302 - 21 m). Środek ciężkości znajduje się blisko ciągnika. Rama zaczepowa jest schowana w obrysie maszyny, dzięki czemu opryskiwacz znajduje się blisko ciągnika, co umożliwia optymalne rozłożenie ciężaru.

Dobrze rozmieszczone zbiorniki

Specyficzny kształt głównego zbiornika w opryskiwaczach DELTIS 2 ułatwia opróżnianie nawet na stromym terenie: głęboka miska ściekowa i znaczne nachylenie powierzchni zbiornika zmniejszają ilość pozostałej cieczy. Umiejscowienie zbiornika na wodę do płukania naprzeciwko odpływu zapewnia równowagę w trakcie pracy.

Zaczep automatyczny

Automatyczny zaczep EASY-HITCH zapewnia szybkie, wygodne i bezpieczne podczepianie maszyny. Operator ma wystarczająco dużo miejsca na podłączenie systemów, zanim cofnie i zablokuje opryskiwacz. Rama zaczepowa jest automatycznie blokowana, co zabezpiecza opryskiwacz i eliminuje ryzyko odczepienia w trakcie pracy.

Dobra stabilność belki polowej

Amortyzowany równoległobok OPTILIFT jest kluczowym elementem opryskiwacza DELTIS 2, który znacznie zmniejsza masę maszyny, a także chroni belkę polową. Dzięki temu jest ona bardziej stabilna, a prędkość robocza i transportowa mogą zostać zwiększone.

Duży zakres wysokości roboczych

Równoległoboczne zawieszenie OPTILIFT pozwala uzyskać wysokość roboczą 2,50 m (przy opryskiwaczu zawieszonym na ciągniku), umożliwiając pracę w wysokich uprawach.

Amortyzacja na drodze i w polu

W połączeniu ze wspornikami belki polowej i akumulatorem hydraulicznym, równoległobok OPTILIFT zapewnia pełną ochronę belki podczas transportu i elastyczność pracy na polu. Belka polowa jest lepiej chroniona, a komfort jazdy większy, dzięki wbudowanemu hydropneumatycznemu zawieszeniu równoległoboku.

Zawieszenie TRAPEZIA: skuteczność podczas pracy!

Specjalnie zaprojektowany dla belek polowych MTS2, MTA2 i MTA3, system zawieszenia TRAPEZIA jest doskonale dostosowany do opryskiwacza DELTIS 2. Standardowo posiada automatyczną mechaniczną korekcję nachylenia. Zawieszenie TRAPEZIA wykorzystuje dwa cięgna i dwie sprężyny, aby umożliwić belce polowej swobodne dostosowanie jej położenia w zależności od nachylenia terenu.

• 2 cięgna stabilizujące.
• Automatyczna mechaniczna korekcja przechyłu.
• Hydrauliczna korekcja przechyłu.

Zawieszenie EQUILIBRA: utrzymuj belkę polową równolegle do podłoża!

System zawieszenia EQUILIBRA umożliwia utrzymywanie belki polowej równolegle do podłoża podczas jazdy po nierównym terenie. Zawieszenie EQUILIBRA zapewnia belce polowej naturalną stabilność dzięki wahadłowym łącznikom (umożliwiającym obrót i przesunięcia boczne) oraz amortyzatorom. Belka polowa porusza się płynnie nad glebą i uprawami, bez przesunięć i znoszenia! Zawieszenie EQUILIBRA jest przystosowane do intensywnej pracy. Jest seryjnie wyposażone w niezależny system ochrony przed szarpnięciami podczas przyspieszania/hamowania oraz pokonywania zakrętów.

Hydrauliczny system korekty przechyłu wraz ze sprężynami utrzymuje belkę polową równolegle do ramy podczas pokonywania zakrętów.

• Zawieszenie wahadłowe amortyzujące ruchy obrotowe.
• Pręty łączące amortyzujące ruchy promieniowe.
• Amortyzatory tłumiące wszelkie podskakiwania.
• Niezależne tłumienie szarpnięć lewej/prawej strony belki.
• Hydrauliczna korekta przechyłu i sprężyny.
• System blokowania ramy podczas transportu.

Prosta i kompleksowa obsługa

• Elastyczny rozwadniacz OPTIFILLER: wykonany z trwałego materiału, idealnie wkomponowany w ramę opryskiwacza. Ma pojemność 42 litry, szeroki otwór ułatwia wkładanie i płukanie dużych pojemników. Wyposażony w pistolet do spłukiwania.
• Prosty, dobrze zaprojektowany układ cieczowy: dzięki dwóm głównym zaworom, łączna liczba czynności związanych z napełnianiem i płukaniem jest znacznie ograniczona, podobnie jak ryzyko błędu. Krótszy obieg i mniejsza objętość martwa ułatwiają etapy płukania.
• Obsługa MANUSET: manualna obsługa zapewniająca pełną kontrolę nad przygotowywaniem cieczy roboczej za pomocą zaledwie kilku zaworów.
• Obsługa DILUSET+: wspomagany system, który umożliwia automatyczne zatrzymanie napełniania, kontroluje objętość cieczy roboczej w zbiorniku za pomocą elektronicznego wskaźnika, aktywuje płukanie oprysku itp.

Krukowiak

Krukowiak, polski producent maszyn rolniczych, oferuje również opryskiwacze zawieszane. Jednym z nich jest opryskiwacz zawieszany o nazwie Chwast Plus. Ta zawieszana maszyna występuje w trzech wersjach ze zbiornikiem o pojemności od 1000 do 1500 l. W bryłę zbiornika głównego wkomponowany jest zbiornik na czystą wodę do mycia rąk. Opryskiwacz może współpracować z belkami polowymi, których szerokość robocza wynosi 15 lub 16 m. Do zasilania układu cieczowego producent wykorzystuje pompę o wydatku 140 l/min. W zależności od modelu masa sprzętu wynosi od 540 do 580 kg. Do współpracy z najmniejszym przedstawicielem serii wymagany jest ciągnik o mocy ok. 80 KM. Największy Chwast Plus potrzebuje ciągnika z silnikiem o mocy 120 KM.

Inni producenci

Z zachodnich marek popularne opryskiwacze w Polsce to Amazone, Lemken, Gaspardo, Berthoud. Choć często kojarzone z opryskiwaczami zaczepianymi i samojezdnymi, ich technologie wpływają również na rozwój opryskiwaczy zawieszanych.

Znaczenie opryskiwaczy w agrotechnice

Opryski są niezbędne do tego, aby na plonach nie powstawały choroby, grzyby, chwasty czy nie atakowały ich szkodniki. Jest to zabieg szczególnie ważny, dzięki czemu rośliny będą mogły się prawidłowo rozwijać. Rolnicy nie mogą pozwolić sobie na ogromne straty w plonach, które mogą być spowodowane powyższymi przyczynami. Choroby i szkodniki mogą doprowadzić do znacznego zmniejszenia plonów lub ich jakości, a nawet do całkowitego ich zniszczenia.

Skuteczność zabiegów ochrony roślin w dużej mierze zależy od warunków atmosferycznych, ich fazy rozwojowej oraz odpowiednio dopasowanej maszyny do wykonania zabiegu. Rolnik ma istotny wpływ na dobór odpowiedniej maszyny, wielkość kropli, dawkę aplikowanej substancji oraz kontrolę nad unikaniem podwójnego pokrycia.
