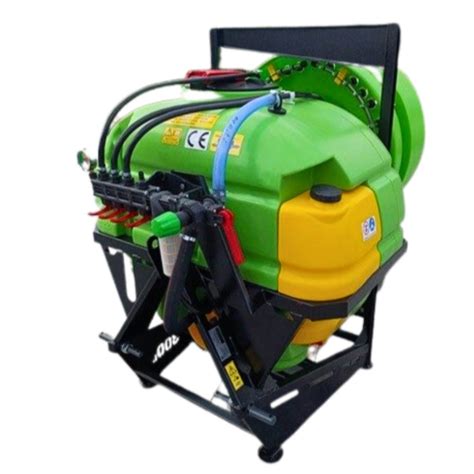

Opryskiwacz sadowniczy zawieszany to nowoczesna maszyna, wykorzystywana do wykonywania precyzyjnych zabiegów ochrony roślin w sadach i jagodnikach. Konstrukcja opryskiwacza umożliwia jego łatwą obsługę i zapewnia dobrą kontrolę pracy podczas wykonywanych zabiegów. Znaczna pojemność zbiornika oraz duża wydajność wentylatora stwarza możliwość stosowania opryskiwaczy na różnych plantacjach, nawet w wieloletnich sadach, gdzie wymagana jest duża dawka oprysku na jednostkę powierzchni.
Zalety i zasada działania pomocniczego strumienia powietrza (PSP)

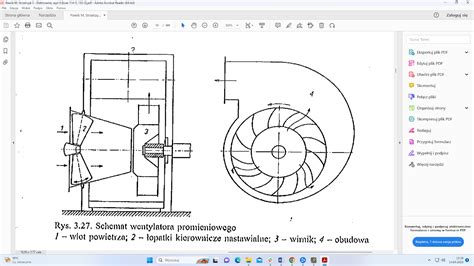

Kluczowym elementem nowoczesnych opryskiwaczy sadowniczych jest system Pomocniczego Strumienia Powietrza (PSP). Jest on wytwarzany przez wydajny wentylator, często promieniowy, z obustronnym zaciągiem powietrza. Przykładem jest wentylator o średnicy 550 mm i wydajności 11 000 m³/h, z przekładnią 2-biegową (2+N). Strumień powietrza jest kierowany przez rękawy powietrzne, zakończone dyfuzorami z dwoma obrotowymi, mosiężnymi oprawami rozpylaczy. Wentylator tradycyjnego ciągu powietrza może mieć wirnik o średnicy 800 mm i również dwubiegową przekładnię (2+N), z czternastoma umieszczonymi w szczelinie wylotowej głowicami wielorozpylaczowymi (dwurozpylaczowymi).
Zastosowanie pomocniczego strumienia powietrza przynosi szereg korzyści:
- Umożliwia oprysk przy większym wietrze, co zwiększa dostępny czas na wykonanie zabiegu.
- Zwiększa prędkość roboczą i ogólną wydajność opryskiwacza.
- Poprawia skuteczność opryskiwania i penetrację upraw.
- Redukuje zużycie środków ochrony roślin i wody.
Kluczowe komponenty i wyposażenie
Pompy
W opryskiwaczach zawieszanych stosuje się wydajne pompy membranowe. Przykładem jest pompa Annovi Reverberi AR 1203, charakteryzująca się maksymalną wydajnością 116 l/min. Inne modele, takie jak AR 1064, oferują wydajność 106 l/min. Włoscy producenci, jak Andreoli, stosują pompy membranowe z mosiężnymi głowicami i mosiężnymi rozdzielaczami, z wydatkiem na poziomie 160 l/min przy ciśnieniu 50 barów.
Zbiornik
Standardowy polietylenowy zbiornik składa się zazwyczaj z trzech brył: zbiornika na czystą wodę do mycia/płukania instalacji opryskiwacza po wykonanym zabiegu, zbiornika na czystą wodę do mycia rąk oraz zbiornika głównego o pojemności nominalnej 400 lub 600 litrów.
Rama i konstrukcja
Solidna i trwała podstawa maszyny to specjalnie zaprojektowana rama z wysokiej jakości stali konstrukcyjnej. Jest ona zabezpieczona przed agresywnym działaniem środków ochrony roślin i korozją poprzez cynkowanie ogniowe.
Belki polowe i dyfuzory
W opryskiwaczach stosuje się różne typy belek, takie jak belka polowa typu „H-A”, która jest składana i rozkładana hydraulicznie niezależnie stronami, podnoszona hydraulicznie i wyposażona w układ poziomowania z hydrauliczną korektą przechyłu. Tradycyjne lub kolumnowe przystawki wentylatorowe, a także dyfuzory, zapewniają równomierne rozprowadzenie cieczy i powietrza.
Systemy sterowania
Nowoczesne opryskiwacze są często wyposażone w zaawansowane systemy sterowania, takie jak komputer Arag Bravo 300 S, który umożliwia precyzyjną kontrolę nad dawką oprysku. Zdalnie wyłączane sekcje (np. dwie) za pomocą elektromagnetycznego zaworu i pulpitu włącz/wyłącz zwiększają komfort i precyzję pracy.
Dyszel
Poza standardowymi sztywnymi lub skrętnymi dyszlami, producenci oferują innowacyjne rozwiązania. Przykładem jest dyszel Superturn z podwójnym mechanizmem stożkowym (przekładnią), który montowany jest przez firmę Andreoli. Takie stałe połączenie i przekazywanie napędu nie przeszkadza w wykonywaniu nawet bardzo ostrych zakrętów, bez możliwości uszkodzenia wału przegubowo-teleskopowego.
Przystawki i warianty wentylatorowe
Opryskiwacze mogą być wyposażone w przystawkę tradycyjną (niską - wyposażenie standard) lub kolumnową (wysoka - wyposażenie opcjonalne). Niektórzy producenci, jak Andreoli, oferują przystawki wentylatorowe wykonane ze specjalnej stali nierdzewnej, zasysające powietrze przez jeden duży otwór w przedniej części maszyny. Wyposażone są one w system łopat kierujących, które eliminują zawirowania powietrza, zapewniając jednorodną aplikację oraz równomierne nakładanie środków ochrony roślin. Przystawka wentylatorowa występuje w kilku wersjach, w zależności od wysokości roślin i zagęszczenia koron.
Przykłady innowacyjnych rozwiązań i modeli
Rynek opryskiwaczy z pomocniczym strumieniem powietrza oferuje wiele zaawansowanych rozwiązań:
- ZHU Agro SP-1500-1 (do truskawek): Zawieszany opryskiwacz z systemem wleczonym, umożliwiającym unikanie przeszkód i wyposażony w komputer Arag Bravo 300 S dla kontroli dawki.
- ZHU Agro SZ-400-1 (do truskawek): Model ze zbiornikiem 600 l i 10 dyfuzorami rozmieszczonymi na belce polowej.
- Bury Maszyny Rolnicze: Oferują szeroką gamę opryskiwaczy, które mogą być wyposażone w pomocniczy strumień powietrza.
- Krukowiak Octopus: Posiada dwie przystawki, m.in. SAD/T do upraw rzędowych. Wyposażony jest w wentylator o średnicy 470 mm, zasilający 10 dyfuzorów.
- Hardi Twin Force: Charakterystyczny rękaw powietrzny na całej szerokości belki.
- Damman Dual-Air-System: System z dwoma kurtynami powietrznymi - przed i za strumieniem cieczy, stosowany zarówno w opryskiwaczach samojezdnych Damman-trac DT, jak i przyczepianych.
- Agrifac HighTechAir Plus: Powietrze miesza się z cieczą, zwiększając jej pęd i zmniejszając wycieki po wyłączeniu oprysku.
- Agrifac AirFlow Plus: Nietypowy rękaw, gdzie co 3 metry na belce rozmieszczone są wentylatory z napędem hydraulicznym, umożliwiające regulację kąta strumienia cieczy i powietrza.
- Zestaw do konwersji dmuchawy nadrzędnej GSG-U-VM1/2: Przeznaczony do istniejących opryskiwaczy, może być montowany po prawej lub lewej stronie ciągnika. Kompatybilny z opryskiwaczami zaczepianymi lub półzawieszanymi, oferuje funkcję recyklingu i wymaga jednostki sterującej dwustronnego działania w ciągniku.
- Andreoli Eco 1500: Jeden z mniejszych opryskiwaczy sadowniczych, wyposażony w wydajny wentylator ze specjalnej stali nierdzewnej i potrójne rozpylacze montowane w dwóch lub czterech sekcjach.
- Agrola 400 SAD-T i Agrola 600 SAD-T: Przeznaczone do niedużych specjalistycznych gospodarstw sadowniczych, charakteryzujące się wysoką jakością wykonania i doskonale sprawdzające się w sadach tradycyjnych.
Dodatkowe aspekty i innowacje
Współczesne opryskiwacze oferują szereg dodatkowych funkcji, które zwiększają ich użyteczność i efektywność. Oświetlenie dające widoczne z daleka światło jest niezbędnym dodatkiem podczas przejazdów drogami i pracy w nocy. Opryskiwacze są również dostępne w wersjach zaliczanych do klasy 75% redukcji znoszenia, co minimalizuje wpływ oprysku na środowisko.
Wiele modeli spełnia kryteria „Rolnictwa 4.0” (rolnictwa czwartej generacji / rolnictwa cyfrowego / inteligentnego rolnictwa), integrując się z nowoczesnymi systemami zarządzania gospodarstwem.
Należy pamiętać, że zapotrzebowanie mocy uzależnione jest od parametrów pracy, wydajności wentylatora i ciśnienia roboczego. Część z podanych wymiarów i parametrów może różnić się od rzeczywistych ze względu na typ użytego wyposażenia, np. typ zaworów. Niektóre elementy opisane lub pokazane są wyposażeniem opcjonalnym oferowanym za dodatkową opłatą, a producenci zastrzegają sobie prawo do wprowadzania zmian związanych z ciągłym doskonaleniem konstrukcji i wycofaniem poszczególnych modeli z produkcji.
