Sprzęgło w wózkach widłowych jest jednym z kluczowych elementów układu napędowego, odpowiedzialnym za przenoszenie mocy z silnika na skrzynię biegów. Jego prawidłowe działanie jest niezbędne dla płynnego sterowania maszyną, umożliwiając operatorowi uruchamianie, zatrzymywanie oraz zmianę kierunku jazdy. Zrozumienie budowy, funkcji oraz objawów zużycia sprzęgła jest kluczowe dla każdego użytkownika wózków widłowych.

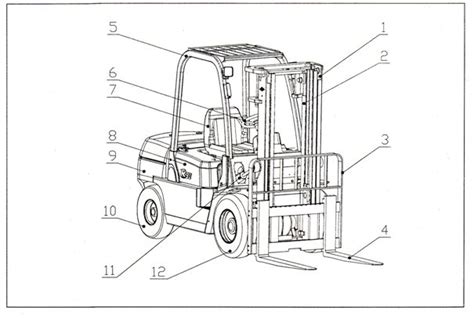

Rola i podstawowe funkcje sprzęgła
Głównym zadaniem sprzęgła jest płynne łączenie lub tymczasowe rozłączanie mocy silnika z urządzeniem przekładni, jakim jest skrzynia biegów. Dzięki temu operator może kontrolować ruch pojazdu - ruszać, zatrzymywać się i manewrować. Dodatkowo, w sytuacji awaryjnego hamowania, sprzęgło może pełnić rolę zabezpieczenia przed przeciążeniem układu napędowego.
Proces pracy sprzęgła
Działanie sprzęgła opiera się na mechanizmie nacisku i odprężenia. Kiedy pedał sprzęgła jest wciśnięty, siła operatora, przekazywana przez mechanizm łączący, kompresuje sprężynę płyty dociskowej. Płyta dociskowa, będąc w ruchu, odsuwa się od tarczy sprzęgła. W efekcie tarcza sprzęgła przestaje stykać się z kołem zamachowym, co powoduje odcięcie mocy silnika od skrzyni biegów.
Po zwolnieniu pedału sprzęgła, sprężyna płyty dociskowej odpręża się. Nacisk płyty dociskowej na tarczę sprzęgła powoduje jej ściśnięcie między kołem zamachowym a tarczą dociskową. Doprowadza to do połączenia mocy silnika ze skrzynią biegów i umożliwia przeniesienie napędu na koła.
Ważne: Należy unikać długotrwałego trzymania nogi na pedale sprzęgła podczas jazdy. Dotyczy to również sytuacji częstej zmiany biegów lub jazdy z włączonym biegiem bez płynnego rozłączania napędu. Długotrwałe "wchodzenie na sprzęgło" może prowadzić do jego przyspieszonego zużycia.
Rodzaje sprzęgieł w wózkach widłowych
W wózkach widłowych można spotkać różne typy układów napędowych, które wpływają na budowę i działanie sprzęgła:
Sprzęgło mechaniczne
Jest to klasyczne rozwiązanie, stosowane głównie w starszych modelach lub wózkach o prostszej konstrukcji. Składa się z tarczy sprzęgła, koła zamachowego i docisku. Jego działanie polega na mechanicznym połączeniu lub rozłączeniu wału silnika i wału skrzyni biegów.
Budowa: Główne sprzęgło mechaniczne służy do sprzęgania i czasowego rozłączania układu napędowego od silnika spalinowego. Nacisk na pedał sprzęgła powoduje ruch widełek rozprzęglających, które naciskają na łożysko oporowe. Łożysko to odsuwa docisk od tarczy sprzęgła, powodując rozłączenie napędu. Po zwolnieniu pedału, pod działaniem sprężyny, docisk naciska na tarczę sprzęgła, przywracając połączenie.
Przekładnia hydrokinetyczna (konwerter momentu)
Znajduje zastosowanie w wózkach z automatyczną skrzynią biegów. Przekładnia hydrokinetyczna płynnie dostosowuje moment obrotowy i prędkość obrotową w zależności od obciążenia wózka. Pozwala to na lepsze pochłanianie drgań i wstrząsów pochodzących od silnika i obciążenia zewnętrznego, zapewniając płynniejszą jazdę i większy komfort pracy.
Działanie: Funkcja przekładni hydrokinetycznej polega na automatycznym dostosowywaniu się poprzez wyjście przekładni hydraulicznej. Wyjściowy moment obrotowy i prędkość wózka widłowego są zmieniane w zależności od obciążenia, co przekłada się na lepsze tłumienie drgań układu napędowego.
Napędy hydrostatyczne
W wózkach z napędem hydrostatycznym, takich jak wiele modeli Linde, tradycyjne sprzęgło i skrzynia biegów są często zbędne. Układ ten wykorzystuje silniki hydrauliczne, które przenoszą moc z silnika spalinowego lub elektrycznego na koła napędowe. System dwóch pedałów steruje kierunkiem jazdy (przód/tył) i prędkością, oferując bardzo dobre właściwości trakcyjne dzięki możliwości niezależnej regulacji momentu obrotowego każdego koła.
Budowa i działanie: W układach hydrostatycznych źródłem napędu są zazwyczaj pompy hydrauliczne napędzane silnikami. Pompy te dostarczają ciecz roboczą pod odpowiednim ciśnieniem do silników hydraulicznych, które napędzają koła. Pozwala to na precyzyjne sterowanie prędkością i momentem obrotowym.
Problemy z jazdą i diagnostyka sprzęgła
Problemy z jazdą w wózku widłowym, takie jak brak płynności ruszania, szarpanie, ślizganie się sprzęgła (brak przenoszenia mocy przy dodaniu gazu) lub cofanie się pojazdu pod obciążeniem, mogą wskazywać na zużycie lub uszkodzenie sprzęgła. W przypadku wózka widłowego Komatsu FD30 z 1980 roku, który stał nieużywany przez kilka lat i wykazuje problemy z jazdą, należy przeprowadzić szczegółową diagnostykę.
Przykład problemu: W opisanym przypadku wózka Komatsu FD30, po włączeniu kierunku jazdy, maszyna rusza płynnie przy powolnym dodawaniu gazu. Jednak przy próbie szybszego ruszenia pod obciążeniem (np. przed progiem), wózek początkowo próbuje ruszyć, ale po chwili przestaje ciągnąć i zaczyna się cofać. Sugeruje to problem z przeniesieniem pełnej mocy napędu, co może być spowodowane uszkodzeniem tarczy sprzęgła, problemami z dociskiem, wyciekiem oleju do układu sprzęgła (jeśli jest to rozwiązanie hydrauliczne lub z mokrymi tarczami), lub innymi problemami w układzie napędowym (np. w skrzyni biegów lub konwerterze momentu).
Budowa specyficznego sprzęgła: Opisane przez użytkownika sprzęgło w wózku Komatsu FD30, składające się z aluminiowej obudowy od strony skrzyni połączonej ze stalową od strony silnika, z "korkiem olejowym" (śruba na klucz 14), sugeruje, że może to być sprzęgło z mokrymi tarczami ciernymi, pracujące w kąpieli olejowej, lub element bardziej złożonego układu automatycznej skrzyni biegów. Tego typu rozwiązanie może przypominać automatyczną skrzynię biegów, gdzie sprzęgło jest zintegrowane z innymi elementami.
Potencjalne przyczyny problemów:
- Zużyte lub przepalone tarcze sprzęgłowe.
- Uszkodzone sprężyny dociskowe.
- Wyciek oleju do układu sprzęgła.
- Problemy z mechanizmem sterującym sprzęgłem (linki, siłowniki hydrauliczne).
- W przypadku napędów hydrostatycznych: problemy z pompą hydrauliczną, silnikiem hydraulicznym lub zaworami sterującymi.
- W przypadku konwertera momentu: uszkodzenie łopatek, wyciek płynu hydraulicznego.
W przypadku problemów z jazdą konieczny może być demontaż skrzyni biegów lub innych elementów układu napędowego w celu dokładnej inspekcji i ewentualnej naprawy lub wymiany zużytych części.
Konserwacja i prawidłowa eksploatacja
Regularna konserwacja i prawidłowa eksploatacja sprzęgła są kluczowe dla zapewnienia długotrwałej i bezproblemowej pracy wózka widłowego. Obejmuje to:
- Kontrola poziomu i jakości płynu hydraulicznego (jeśli dotyczy): w przypadku sprzęgieł hydraulicznych lub napędów hydrostatycznych.
- Kontrola stanu tarcz sprzęgłowych podczas okresowych przeglądów.
- Unikanie przeciążania wózka widłowego ponad jego dopuszczalną ładowność.
- Płynne operowanie pedałami, unikanie gwałtownego ruszania i hamowania sprzęgłem.
- Przestrzeganie zaleceń producenta dotyczących obsługi i konserwacji.
Zasady bezpiecznego użytkowania wózka widłowego
Prawidłowe operowanie sprzęgłem i hamulcami jest kluczowe dla bezpieczeństwa:
- Podczas ruszania: najpierw należy nacisnąć pedał sprzęgła (lub pedał kierunku w napędzie hydrostatycznym), a następnie powoli dodawać gazu, jednocześnie stopniowo zwalniając pedał sprzęgła.
- Podczas zatrzymywania się: należy płynnie nacisnąć pedał hamulca i sprzęgła.
- Podczas postoju: po zatrzymaniu wózka, należy zaciągnąć hamulec ręczny i ustawić dźwignię zmiany kierunku w pozycji neutralnej.
- Podczas ruszania pod wzniesienie: należy najpierw nacisnąć pedały hamulca i sprzęgła, zwolnić hamulec ręczny, a następnie płynnie zwalniać sprzęgło, jednocześnie dodając gazu.
- W przypadku problemów z opanowaniem: w razie zatrzymania się pojazdu, należy wcisnąć hamulec, wyciągnąć hamulec ręczny (jeśli nie jest elektryczny) i postępować zgodnie z nauczonymi procedurami, powoli uwalniając sprzęgło i dodając gazu.
