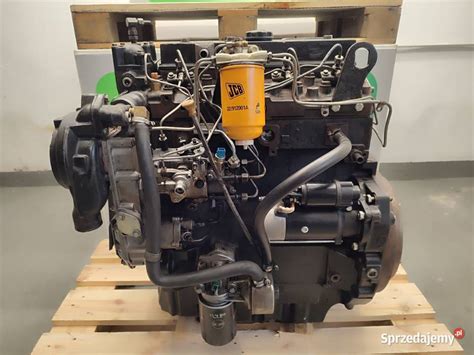

Prawidłowe momenty dokręcania elementów silnika oraz precyzyjne ustawienie luzów zaworowych są fundamentem długotrwałej i niezawodnej pracy każdego silnika, w tym jednostek Perkins stosowanych w maszynach JCB. Zaniedbanie tych procedur może prowadzić do poważnych awarii, w tym uszkodzenia głowicy, bloku cylindrów czy wału korbowego. Poniższa instrukcja szczegółowo omawia kluczowe aspekty serwisowania, ze szczególnym uwzględnieniem momentów dokręcania.
Znaczenie Prawidłowych Momentów Dokręcania
Dokręcanie śrub z odpowiednim momentem jest kluczowe dla zapewnienia właściwego docisku, szczelności i integralności strukturalnej silnika. Niewłaściwy moment może skutkować nieszczelnościami, deformacjami elementów lub ich uszkodzeniem. Szczególnie ważne jest to w przypadku głowicy cylindrów, której prawidłowe dokręcenie gwarantuje szczelność komór spalania i układu chłodzenia.
Pomiar Wysokości Tłoka: Klucz do Wyboru Uszczelki
Przed montażem głowicy cylindrów, a zwłaszcza w przypadku wymiany komponentów silnika lub obróbki mechanicznej, niezwykle istotne jest sprawdzenie wysokości tłoka powyżej lub poniżej bloku cylindrów. Od tego pomiaru zależy dobór odpowiedniej grubości uszczelki głowicy. Uwaga: Jeśli nie zostanie uzyskana prawidłowa wysokość tłoka powyżej lub poniżej bloku cylindrów, może dojść do uszkodzenia silnika.
Procedura Pomiaru Wysokości Tłoka
- Ustaw narzędzie do pomiaru wysokości tłoka na powierzchni bloku cylindrów i obróć pokrętło wskaźnika do położenia zerowego.
- Obracaj wał korbowy, aż korona tłoka znajdzie się w przybliżeniu w górnym martwym punkcie (GMP).
- Ostrożnie połóż narzędzie ponad górną częścią tłoka tak, aby tłok miernika stykał się z tłokiem nad osią sworznia.
- Obracaj wał korbowy, aby upewnić się, że tłok znajduje się w najwyższym położeniu i zanotuj wskazanie manometru.
Uwagi Dotyczące Pomiaru
Jeżeli zmieniono lub zeszlifowano blok cylindrów, wał korbowy, korbowody lub tłoki, należy każdorazowo sprawdzić wysokość tłoka i zastosować odpowiednią uszczelkę o wymaganej grubości. Ma to zastosowanie w silnikach takich jak 103-07, 103-10, 103-13, 103-153.
Luz Zaworowy w Silniku Perkins 1004-40TW
W silniku Perkins 1004-40TW, kluczowe jest utrzymanie odpowiedniego luzu zaworowego dla optymalnej pracy i zapobiegania uszkodzeniom. Ustalono, że luz zaworowy wynosi:
- dla zaworów wlotowych: 0,20 mm
- dla zaworów wydechowych: 0,45 mm
W przypadku silników o zbliżonej konstrukcji, jak np. Perkins AK 81029, luzy zaworowe są zazwyczaj takie same. Zawsze należy jednak potwierdzić te wartości w oficjalnej instrukcji serwisowej dla danego modelu.
Momenty Dokręcania Elementów Silnika
Precyzyjne przestrzeganie momentów dokręcania jest krytyczne dla trwałości i bezpieczeństwa pracy silnika. Poniżej przedstawiono kluczowe wartości dla silników Perkins, ze szczególnym uwzględnieniem modelu 1004-40TW.
Głowica Silnika
Moment dokręcania głowicy silnika to proces wieloetapowy, który zapewnia równomierne i stabilne dociśnięcie:
- Moment początkowy: 110 Nm dla wszystkich śrub.
- Następnie dokręcenie kątowe, zależne od długości śruby:
- dla śrub krótkich: 150 stopni
- dla śrub średnich: 180 stopni
- dla śrub długich: 210 stopni
moment dokręcania śrub głowicy cylindra Perkins 4-cylindrowy. kolejność dokręcania momentów obrotowych silnika wysokoprężnego Perkins.
Korbowody
Śruby korbowodów wymagają bardzo precyzyjnego dokręcenia ze względu na wysokie obciążenia dynamiczne, jakim podlegają podczas pracy silnika. Dla korbowodów moment dokręcania wynosi 152 Nm.
Panewki Główne
Panewki główne, które podtrzymują wał korbowy, również wymagają ściśle określonego momentu. Dla panewek głównych moment dokręcania wynosi 265 Nm.

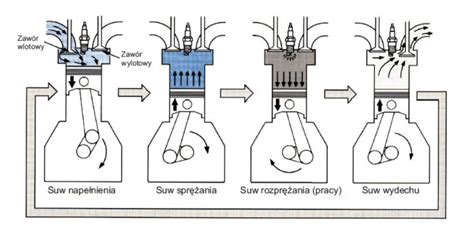

Ciśnienie Sprężania
Ważnym parametrem diagnostycznym stanu silnika jest ciśnienie sprężania. W instrukcjach serwisowych silników Perkins często podaje się zakres dopuszczalnego ciśnienia na tłokach. Przykładowo, w niektórych modelach ciśnienie na tłokach powinno wahać się między 2000/3500 kPa, co odpowiada 200/350 bar. Aby znaleźć dokładne wartości dla konkretnego modelu silnika, należy szukać w dokumencie sekcji zatytułowanej "Compression pressure".
