Automatyczne linie CNC do wiercenia, wiercenia i cięcia taśmowego, wiercenia i cięcia termicznego profili Valiant to najnowsze rozwiązanie w gamie linii do wiercenia. Ta linia produktów to nowy trójwrzecionowy system do obróbki kompletnej gamy walcowanych kształtowników ze stali konstrukcyjnej. Modele te są efektem nieustannego zaangażowania zespołu inżynierów w spełnianie wymagań światowych producentów stali konstrukcyjnej.
Poza wieloma wiodącymi w branży innowacyjnymi rozwiązaniami i cechami innych linii do wiercenia w stali konstrukcyjnej, Valiant cechuje się kilkoma dodatkowymi, unikalnymi funkcjami i korzyściami. Jedną z najważniejszych innowacji jest wynoszący 300 mm dodatkowy skok osi pomocniczej, dostępny na wszystkich trzech wrzecionach i pozwalający na szerszy zakres kontroli każdego wrzeciona. Nowa oś pomocnicza do ustawiania wrzeciona umożliwia jednoczesne wiercenie na wszystkich trzech powierzchniach, nawet jeśli otwory nie są wyrównane.
Procesy obróbki
Linie Valiant umożliwiają wykonanie następujących procesów obróbki:
- Wiercenie
- Trasowanie
- Frezowanie
- Nawiercanie
- Gwintowanie
- Znakowanie
- Cięcie piłą taśmową
- Cięcie tlenowe
- Cięcie plazmowe
Innowacyjne rozwiązania w modelach VALIANT
Nowe podwójne niezależne imadła
Nowy, niezależny zespół podwójnego imadła hydraulicznego i podwójny system wyrównawczy poprawiają blokowanie materiału. Zespół imadła składa się ze szczęki stałej (wykorzystywanej jako punkt odniesienia) oraz ze sterowanej przez CNC szczęki ruchomej.
Nowa konstrukcja wrzecion
Nowe wrzeciona z napędem bezpośrednim, o udoskonalonym kształcie i rozmiarze oraz z dłuższą końcówką, mającą zapewniać większą sztywność, przekazują 100% mocy z silnika do narzędzia, zwiększając tym samym wydajność wiercenia.
Zwiększony skok osi pomocniczej
Oś pomocnicza na każdym wrzecionie generuje dodatkowy skok wynoszący 300 mm, niezbędny do wykonywania niezliczonych operacji przy jednoczesnym utrzymywaniu materiału nieruchomo w pozycji. Przekłada się to na większą elastyczność i niezrównaną wydajność.
Nowe sanie i kleszcze
Utworzono nowe podwójne lub pojedyncze ramię z kleszczami, z osią pomocniczą na obu ramionach. Nowa konstrukcja i nowy projekt opracowano zarówno z myślą o ramieniu, jak i o kleszczach, aby uwzględnić większe otwarcie i system czujników.
Automatyczny zmieniacz narzędzi o 14 pozycjach
Wszystkie trzy głowice wiertarskie mogą być wyposażone w zupełnie nowy system zmiany narzędzi, z 14 pozycjami w przypadku każdego wrzeciona, co pozwala na zamontowanie w sumie aż 42 narzędzi.
Zaawansowane frezowanie
Dzięki funkcji osi pomocniczej wrzeciona możliwe jest wykonywanie zaawansowanych operacji frezowania, takich jak frezowanie helikalne, wykonywanie kieszeni, przygotowywanie do spawania, wykonywanie rowków itd.
Urządzenie magnetyczne
W połączeniu z piłą taśmową magnetyczny ogranicznik tylny umożliwia rozładunek na samotok wyładunkowy przyciętych elementów, małych odpadów i krótkich części.
Pojedynczy układ sterowania CNC
Jeśli linia jest połączona z piłą taśmową lub robotem do cięcia termicznego, nie ma potrzeby dodawania kolejnego układu CNC, ponieważ cały system jest kontrolowany przez jeden układ CNC.
Bezpieczeństwo
Wszystkie systemy VALIANT dysponują niezbędnymi elementami bezpieczeństwa zgodnymi z najwyższymi standardami i przepisami bezpieczeństwa.
Specyfikacja techniczna modeli VALIANT
Automatyczne wielowrzecionowe linie wiertnicze CNC
| Model | Rozmiar profilu [mm min.] | Rozmiar profilu [mm maks.] | Głowice wiertarskie [liczba] | Narzędzia wiertarskie na głowicę [liczba] | Średnica wiercenia [mm maks.] | Moc wrzeciona [kW] | Prędkość wrzeciona [maks. obr./min] | Skok osi pomocniczej wrzeciona [mm] | Masa maszyny [kg] |
|---|---|---|---|---|---|---|---|---|---|
| 453 VL | 60x10 | 460x460 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 10000 |
| 453 VL-R | 60x10 | 610x460 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 11000 |
| 603 VL | 60x10 | 1015x460 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 11000 |
| 603 VL-R | 80x10 | 1115x510 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 11500 |
| 1003 VL | 80x10 | 1220x610 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 11500 |
| 1003 VL-R | 200x75 | 2030x610 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 14500 |
| 1103 VL | 200x75 | 2030x810 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 15000 |
| 1203 VL | 200x75 | 2030x810 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 15000 |
| 2003/6 VL | 200x75 | 2030x810 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 15000 |
| 2003/8 VL | 200x75 | 2030x810 | 3 | 6/14 | 40 | 31 | 5000 | 300 | 15000 |
Kątowniki, rury kwadratowe i prostokątne o boku min. 50 mm tylko w modelach z prowadzeniem wózkiem z chwytakiem.

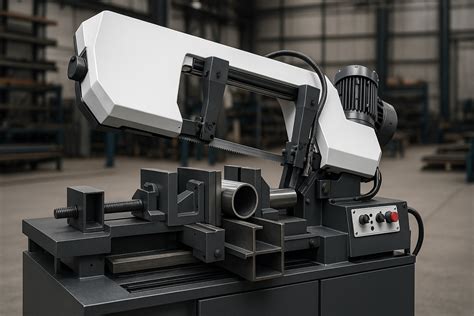

VALIANT - Wiercenie i cięcie piłą taśmową
| Model | Moc silnika [kW] | Prędkość ostrza piły taśmowej [m/min maks.] | Rozmiar ostrza piły taśmowej [mm] | Masa maszyny [kg] |
|---|---|---|---|---|
| 453 VLB | 9 | 170 | 41x1.3x7250 | 14500 |
| 603 VLB | 9 | 170 | 41x1.3x7250 | 15500 |
| 1003 VLB | 9 | 170 | 41x1.3x7250 | 15500 |
| 1103 VLB | 15 | 170 | 54x1.6x9920 | 23000 |
| 1203 VLB | 15 | 170 | 67x1.6x9000 | 17900 |
| 2003/6 VLB | 18 | 170 | 67x1.6x12100 | 31000 |
| 2003/8 VLB | 19 | 170 | 67x1.6x12100 | 32500 |
VALIANT - Wiercenie i cięcie termiczne
| Model | Palnik do cięcia tlenowego [liczba] | Palnik plazmowy [liczba] | Masa maszyny [kg] |
|---|---|---|---|
| 604 VLRAZ | -- | 1 | 20000 |
| 1204 VLRAZ | -- | 1 | 20500 |
Globalna sieć doskonale zorganizowanej firmy zapewnia wsparcie w zakresie sprzedaży, serwisu posprzedażowego, szkoleń i dostaw części zamiennych.
