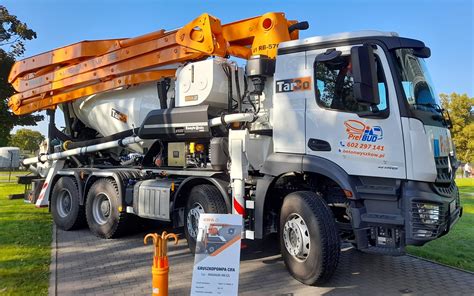

Marka CIFA od lat jest synonimem innowacji w sektorze maszyn do betonu, oferując szeroką gamę pompogruszek dostosowanych do różnorodnych potrzeb budownictwa. Od mniejszych urządzeń o długości wysięgu 20 metrów, po imponujące konstrukcje sięgające 80 metrów, pompy CIFA znajdują zastosowanie zarówno w budownictwie mieszkaniowym, jak i przemysłowym czy infrastrukturalnym. Firma nieustannie inwestuje w rozwój swoich produktów, wprowadzając nowe technologie i usprawnienia, które przekładają się na wydajność, bezpieczeństwo i niezawodność.
Linie Produktowe CIFA: Innowacja i Wydajność
Linia Carbotech - Lekkie i Wytrzymałe Wysięgi z Włókna Węglowego
Linia Carbotech to najbardziej zaawansowana seria pomp do betonu oferowanych przez CIFA. Jej główną cechą są ramiona wysięgu wykonane z włókna węglowego, co jest technologicznym rozwiązaniem pozwalającym na znaczne zmniejszenie masy urządzenia. Ta innowacja przekłada się na większą mobilność i łatwość transportu, a także na wysoką wytrzymałość na obciążenia, co gwarantuje bezpieczeństwo i stabilność pracy. Wysięgi z włókna węglowego są również bardziej odporne na korozję niż te wykonane ze stali, co przyczynia się do dłuższej żywotności oraz mniejszych kosztów eksploatacji.
CIFA była pierwszym producentem, który wprowadził na rynek pompę do betonu z wysięgiem z włókna węglowego, co świadczy o innowacyjności firmy. Wśród modeli Carbotech znajdują się:
- Cifa K39H: Zaprezentowana jako pierwsza z serii maszyn Carbotech na targach Bauma w 2010 roku, cieszy się niezmiennym uznaniem. Jest silna i lekka, zaprojektowana zgodnie z europejskimi limitami wagowymi (26 t). Posiada 5-sekcyjny wysięgnik z systemem składania „RZ”, a dwie górne sekcje są zbudowane z mieszanki kompozytowej.
- Cifa K45H: Posiada 45-metrowy wysięgnik zbudowany z 5 sekcji, składanych metodą RZ, gdzie dwie ostatnie sekcje wykonane są z materiałów kompozytowych Carbotech - z wykorzystaniem włókien węglowych. Potwierdzona testami trwałość wysięgnika wynosi ponad 10 lat nieprzerwanej pracy.
- Cifa K62H: Wyposażona w 6-sekcyjny wysięgnik składany metodą RZ, z trzema ostatnimi sekcjami wykonanymi z materiałów kompozytowych Carbotech. Pionowy zasięg pracy tej pompy wynosi 61,3 m, a poziomy 57 m.
Zespoły pompujące beton HPG w pompach Carbotech zapewniają doskonałe osiągi i dużą wydajność oraz podawanie betonu z wysokim ciśnieniem. Są niezwykle trwałe, łatwe w obsłudze i utrzymaniu. Zawór S o 9-calowej średnicy zapewnia optymalną sprawność, wydajność oraz duży i płynny przepływ betonu, równocześnie ulegając nieznacznemu zużyciu.
Linia Steeltech - Solidność i Niezawodność
Druga linia pomp do betonu oferowanych przez CIFA to Steeltech. Ich wysięgi są w pełni stalowe. Pomimo większej masy w porównaniu z Carbotech, pompy do betonu Steeltech cechują się solidnością i niezawodnością. Stalowe wysięgi są odporne na uszkodzenia mechaniczne oraz zapewniają stabilność pracy nawet przy dużych obciążeniach, co czyni je idealnym wyborem do wymagających zadań.
Linia Energya - Hybrydowe Rozwiązania dla Przyszłości
Seria Energya to kolejny krok w ewolucji pomp do betonu oferowanych przez CIFA. Zasada techniczno-operacyjna gamy Energya oparta jest na możliwości hybrydowego wykorzystania energii elektrycznej, co prowadzi do znacznego zmniejszenia zużycia paliwa i negatywnego wpływu na środowisko w warunkach codziennej eksploatacji. Zarówno podczas załadunku w betoniarni, jak i w fazie rozładunku na placu budowy, silnik wysokoprężny ciężarówki może być wyłączony, a w przypadku betonomieszarki i pompogruszki, mieszalnik napędzany jest przez silnik elektryczny podłączony do akumulatora. CIFA ma w ofercie również hybrydową pompę do betonu natryskowego Energya CSSE.
Energya E8 i E10 - Wydajność i Trwałość
Linia Energya składa się z dwóch głównych podlinii: Energya E8 i Energya E10. Oba modele są wyposażone w innowacyjne rozwiązania technologiczne, które zapewniają niezrównaną wydajność i trwałość.
- Energya E8: Charakteryzuje się zastosowaniem zaawansowanych systemów napędowych, które umożliwiają osiągnięcie wysokiej wydajności przy minimalnym zużyciu energii. Dzięki zastosowaniu komponentów o dużej wytrzymałości, każda pompa do betonu z serii Energya E8 jest w stanie pracować w ekstremalnych warunkach, zapewniając niezawodność działania.
- Energya E10: Jest odpowiedzią na potrzeby projektów wymagających jeszcze większej siły i wydajności. Modele z tej serii wyposażone są w specjalnie zaprojektowane silniki o podwyższonej mocy, które pozwalają na szybsze i bardziej efektywne rozprowadzanie betonu nawet na największych placach budowy. Nowoczesne systemy sterowania umożliwiają łatwe i precyzyjne manipulowanie pompami, co przekłada się na większą kontrolę nad procesem betonowania.
Obie linie Energya - E8 i E10 - reprezentują najwyższy poziom innowacji i jakości, pozwalając na sprawną, bezpieczną i zgodną z najwyższymi standardami realizację projektów budowlanych.

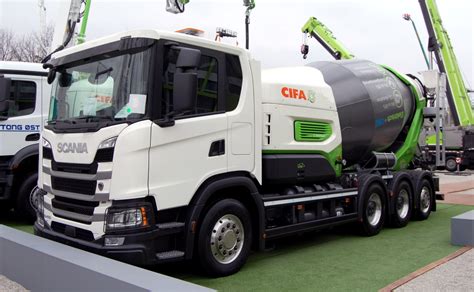

Betonomieszarka CIFA Energya E9 - Pionier Technologii Hybrydowej
Betonomieszarka CIFA Energya E9 to pierwsza maszyna w historii z technologią hybrydową w sektorze transportu betonu, której premiera miała miejsce na targach Bauma w 2013 roku. Wykorzystuje innowacyjny system napędu mieszalnika, który łączy zalety technologii tradycyjnej i elektrycznej. W odróżnieniu od tradycyjnych betonomieszarek z hydraulicznym napędem bębna, w Energya E9 obrót mieszalnika zapewnia elektryczny silnik indukcyjny, który pobiera energię z akumulatora litowo-jonowego.
Ta hybrydowa betonomieszarka typu plug-in wykorzystuje najnowsze technologie w celu zmniejszenia zużycia paliwa, zanieczyszczenia i hałasu. System umożliwia pełne zarządzanie energią w każdych warunkach pracy, a optymalna konfiguracja komponentów maksymalizuje ogólną wydajność systemu. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. Pozwala to na obracanie bębna przy wyłączonym silniku Diesla, bez emisji spalin i przy bardzo niskim poziomie hałasu w obszarze roboczym podczas fazy ładowania i rozładowania. Energya E9 może być montowana na 4-osiowych podwoziach samochodów ciężarowych. Mieszalnik ma pojemność geometryczną 15,9 m³, nominalną 9 m³, a zbiornik na wodę ma pojemność 300 l.

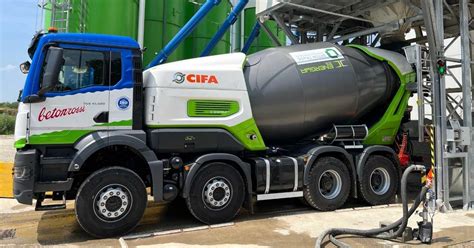

Pompogruszka CIFA Energya MK28E - Pierwsza Hybrydowa Pompogruszka Plug-in
CIFA Energya MK28E to pierwsza na świecie hybrydowa pompogruszka samochodowa typu plug-in, montowana na podwoziach samochodów ciężarowych. Stanowi zrównoważone i innowacyjne rozwiązanie, spełniające wszystkie wymagania użytkowników. Jest już eksploatowana na wielu budowach w Europie, pomagając obniżyć koszty dzięki oszczędności paliwa i będąc idealnym rozwiązaniem na miejskich placach budowy, gdzie zanieczyszczenie akustyczne jest poważnym problemem - zastosowanie pojazdu w trybie elektrycznym minimalizuje emisję hałasu.
W modelu Energya MK28E zachowano wiele cech wspólnych z hybrydową betonomieszarką Energya E9. System sterowania pozwala na pełne zarządzanie energią w każdych warunkach pracy, a wybór i konfiguracja komponentów maksymalizują ogólną wydajność. Konwencjonalny układ hydrauliczny został zastąpiony przez przekładnię elektryczną o wysokiej wydajności. Energya MK28E może być montowana na 4-osiowych podwoziach samochodów ciężarowych. Jej 4-sekcyjny wysięgnik z systemem składania „Z” oferuje maksymalny zasięg pionowy 27,15 m i zasięg poziomy 23,27 m, ze średnicą przewodów 100 mm i kątem obrotu -240°/+240°. Sekcje 3 i 4 zostały wykonane z lekkiego i wytrzymałego materiału kompozytowego CIFA Carbotech.
Moduł pompujący PB607EPC ma maksymalny wydatek teoretyczny 61 m³/h i wytwarza maksymalne ciśnienie 71 bar. Bęben betonomieszarki RH 80 wykonano z odpornej na ścieranie stali klasy 450, o grubości ścianek 3 mm. Jego pojemność nominalna to 7 m³, a geometryczna - 12,8 m³.
Hybryda plug-in CIFA Energya MK28E ma elektryczny silnik indukcyjny przeznaczony do obsługi układu podawania betonu z mieszalnika. Jest on zasilany przewodem z sieci energetycznej 380 V albo z wbudowanych akumulatorów litowo-jonowych. Akumulatory są ładowane przez generator napędzany przez PTO, z dodatkowym udziałem energii z systemu KERS (system odzyskiwania energii kinetycznej). Do sterowania pracą maszyny służy proporcjonalny pilot radiowy Hetronic (z dodatkowym przewodem o długości 20 m).
Zaawansowane Systemy Sterowania i Automatyki CIFA
Płyta Główna Szafy Sterującej - Centrum Zarządzania
Płyta główna szafy sterującej CIFA pełni funkcję centralnej jednostki zarządzającej pracą pompogruszki. Odpowiada ona za przetwarzanie sygnałów wejściowych z czujników oraz nadzorowanie sekwencji ruchów układu tłoczącego i zasuwy. Podzespół został zaprojektowany do pracy w środowisku narażonym na wibracje, zmienne temperatury oraz wilgoć.
Płyta sterująca nadzoruje istotne parametry, takie jak ciśnienie w układzie, położenie tłoków i stabilność masztu rozdzielczego. Dzięki zaawansowanym ścieżkom sygnałowym umożliwia precyzyjną komunikację z panelem sterowniczym oraz systemami zdalnego sterowania radiowego. Element ten znajduje zastosowanie w pompogruszkach marki CIFA, gdzie zaawansowana automatyka decyduje o wydajności pracy. Płyta główna sprawdza się podczas realizacji zadań wymagających dużej precyzji, takich jak rozkładanie masztu w ograniczonej przestrzeni czy stabilne podawanie betonu na dużą odległość. Elektronika w maszynach do betonu pracuje w skrajnie wymagającym otoczeniu, dlatego szafy sterownicze wymagają regularnej inspekcji pod kątem szczelności i czystości styków. Objawami awarii płyty głównej mogą być nieregularne przerwy w pracy pompy, brak reakcji na sygnały z pilota lub błędy w komunikacji z silnikiem pojazdu. CIFA oferuje dostępność płyt głównych do szaf sterowniczych maszyn marki CIFA, na przykład o numerze katalogowym 242375.
System Smartronic Pro - Inteligentne Wspomaganie Operatora
CIFA nieustannie inwestuje w rozwój swoich produktów, co przekłada się na wprowadzanie nowych technologii oraz usprawnień. Wśród nich wyróżnia się system Smartronic Pro, który bazuje na znanych rozwiązaniach, takich jak system zarządzania stabilnością czy zaawansowana diagnostyka, oferując dodatkowo cztery nowe funkcje wspomagające pracę operatora.
Funkcje Wspierające Bezpieczeństwo i Precyzję

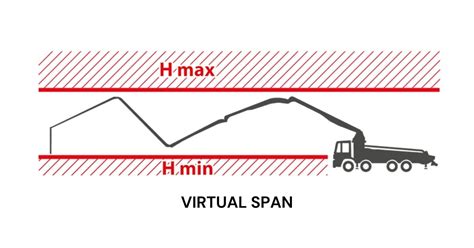

- Virtual Span: Pozwala na zdefiniowanie wirtualnych ograniczeń wysokości roboczej wysięgnika. System bazuje na czujnikach kątowych zainstalowanych na każdej sekcji ramienia oraz czujniku ciśnienia na siłowniku pierwszej sekcji. Operator określa minimalną i maksymalną wysokość pracy, a system automatycznie wykrywa zadane wartości i blokuje nieprawidłowe ruchy. Rozwiązanie to umożliwia pracę w miejscach o ograniczonej przestrzeni i chroni przed kolizją z przeszkodami w otoczeniu, takimi jak linie energetyczne czy budynki.
- Angle Fence: Umożliwia ograniczenie pola pracy obrotu wieży wysięgnika. Operator ustawia graniczne kąty obrotu, a system automatycznie je zapamiętuje, zapobiegając niezamierzonym ruchom. Funkcja ta sprawdza się zwłaszcza w pracy w pobliżu przeszkód bocznych, np. ścian czy słupów.
- Section Block: Pozwala na zablokowanie ruchu dwóch lub więcej kolejnych sekcji wysięgnika. Dzięki temu możliwe jest utrzymanie stabilnej pozycji ramienia w trudnych warunkach, np. w ograniczonej przestrzeni lub przy silnym wietrze. System wykorzystuje czujniki położenia i ciśnienia do kontroli działania.
- Constant Height: Utrzymuje stałą wysokość wysięgnika względem podłoża w czasie pracy liniowej lub podczas betonowania stropów. Dzięki tej funkcji operator może przesuwać ramię za pomocą joysticka bez konieczności ręcznej korekty wysokości, co poprawia równomierność podawania betonu i zmniejsza obciążenie fizyczne.
Wśród pozostałych funkcji dostępnych w systemie Smartronic Pro znajduje się automatyczne składanie i rozkładanie wysięgnika. Ruchy ramienia są wykonywane automatycznie po wydaniu polecenia z pilota radiowego, a system kontroluje ich przebieg na podstawie danych z czujników położenia.
Udoskonalone Systemy Stabilności i Tłumienia Drgań
- Zaktualizowany system ASC 2.0 (Advanced Stability Control): Umożliwia bezpieczne wykonywanie zadań nawet w trudnych warunkach terenowych, zwiększając możliwości ustawienia maszyny na ograniczonej powierzchni.
- Funkcja Antibouncing System: Ogranicza drgania wysięgnika podczas pompowania, co ma znaczenie zwłaszcza przy długich ramionach i w wietrznych warunkach. System monitoruje ruchy wysięgnika i aktywnie je tłumi, poprawiając stabilność i precyzję.
Sterowanie Radiowe - Pilot i Jego Parametry
Nowy pilot z wyświetlaczem umożliwia kontrolę wszystkich parametrów pracy pompy w czasie rzeczywistym, zapewniając operatorowi dostęp do kluczowych danych. Sterowanie radiowe jest kluczowym elementem efektywnej pracy pompogruszki. Przykładowe parametry techniczne zestawu nadajnika i odbiornika do obsługi pompy do betonu obejmują:
- Częstotliwość pracy: 433,050 - 434,790 MHz (skok kanałów 25kHz / 60 kanałów) oraz 869,700 - 870,000 MHz (skok kanałów 25kHz / 12 kanałów).
- Kod Hamminga: 4.
- Czas reakcji na komendę: min 20ms, max 80ms.
- Czas reakcji na komendę STOP bezpieczeństwa aktywna: 20ms.
- Czas reakcji na komendę STOP bezpieczeństwa pasywny: 1s.
Sterowanie jest klasyfikowane PL e kat. 4 (ISO 13849-1) SIL 3 (EN 62061), a sterowanie joystickiem (UMFS) klasyfikowane jest jako PL d kategorii 3.
Co Wyróżnia Pompogruszki CIFA?
Pompogruszki marki CIFA wyróżniają się na rynku dzięki kilku kluczowym cechom:
- Systemy kontroli pracy pomp: CIFA nieustannie inwestuje w rozwój systemów kontroli i monitorowania pracy pomp, które pozwalają na optymalizację procesów oraz zapewniają większe bezpieczeństwo operatorom i pozostałym uczestnikom placu budowy.
- Ergonomiczna konstrukcja urządzeń: Ułatwia obsługę i minimalizuje ryzyko błędów operatora. Intuicyjny panel sterowania umożliwia szybkie i precyzyjne kontrolowanie pracy pompy, a systemy automatyzacji zwiększają efektywność pracy oraz oszczędność czasu i materiałów.
- Wysoka jakość komponentów: Producent korzysta z materiałów najwyższej klasy oraz współpracuje z renomowanymi dostawcami, co przekłada się na niezawodność i trwałość urządzeń CIFA.
