Pług Kverneland LD 100 to solidna maszyna przeznaczona do wydajnej i ekonomicznej orki w średnich i ciężkich warunkach glebowych. Jego konstrukcja, oparta na wieloletnim doświadczeniu producenta, zapewnia niezawodność i trwałość, a liczne opcje regulacji pozwalają na optymalizację pracy w różnych warunkach polowych.
Kverneland LD 100, podobnie jak inne modele Kverneland, został zbudowany z myślą o efektywnej i taniej orce. Wyróżnia się niesamowitym stosunkiem wytrzymałości do wagi, co przyczynia się do redukcji naprężeń przekazywanych na ciągnik.
Konstrukcja i Wytrzymałość Ramy
Rama jest istotnym elementem konstrukcji pługa, a w modelach Kverneland poddawana jest obróbce cieplnej poprzez dwukrotną indukcję. Temperatura stali w tym procesie jest ściśle monitorowana, dzięki czemu rama uzyskuje 3 razy większą wytrzymałość. Taka obróbka cieplna gwarantuje długą żywotność maszyny. Warto zaznaczyć, że elementy spawane mogą krytycznie osłabiać wytrzymałość ramy pługa, dlatego konstrukcja Kverneland minimalizuje ich użycie w krytycznych punktach.
Główna rama w pługach LD/ED ma jednoczęściowy profil o wymiarach 100x200 mm, wykonany specjalną metodą obróbki cieplnej „heat-treated”.
Systemy Zabezpieczeń
Kverneland kładzie duży nacisk na bezpieczeństwo i niezawodność, co jest kluczowe przy dzisiejszych wymaganiach osiągnięcia wysokiej wydajności. Systemy zabezpieczeń chronią zarówno ciągnik, jak i pług przed niebezpiecznymi przeciążeniami, gdy pług uderzy w przeszkody znajdujące się w ziemi.
Zabezpieczenie Auto-reset (resorowe) Kverneland
Pług Kverneland LD 100 może być wyposażony w unikalne resorowe zabezpieczenie na kamienie Auto-Reset system (w modelu ED jest to standard). Ten w pełni automatyczny system zabezpieczenia non-stop (resorowy) Kverneland, zapewnia bezproblemową orkę w glebach z dużą ilością kamieni, będąc niezastąpionym w warunkach kamienistych. Prosty system sprężynowy zbudowany z piór resora gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody. Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń.
Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki. Minimalne zużycie i wysoka wartość pługów używanych dzięki prostej konstrukcji, wytrzymującej obciążenia rok w rok oraz z minimalną konserwacją. System zabezpieczenia non-stop (resorowego) Kverneland gwarantuje dłuższą żywotność pługa, ponieważ po uderzeniu w przeszkodę nacisk na dłuto, ramę i inne elementy pługa maleje. Siły działające na pług są zatem zredukowane.
2018 KVERNELAND ES85 200 5 furrow auto reset plough 22640
Warianty Zabezpieczenia Resorowego
W zależności od rodzaju gleby, wszystkie pługi Kverneland mogą być wyposażone w różne zestawy piór resora. Dla lekkich gleb tradycyjny resor z 5 piórami (nacisk 640 kg) jest często najlepszym wyborem. Obecnie większość pługów jest dostarczanych z resorem wzmocnionym HD zbudowanym z 7 piór (nacisk 900 kg), co zapewnia bardzo dobre rezultaty orki w większości warunków.
Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny lub możliwość zamontowania dodatkowych piór w resorze, a tym samym zwiększenia nacisku nawet do 1400 kg. Odbywa się to w prosty i szybki sposób poprzez odkręcenie tylko jednej środkowej śruby. Mechaniczny system zabezpieczenia non-stop (resorowy) Kverneland umożliwia niezależne działanie na każdym korpusie, co gwarantuje doskonałą jakość orki.
Zabezpieczenie Kołkowe i Śrubowe
Pług Kverneland LD 100 jest standardowo wyposażony w kołkowy system zabezpieczenia słupic Kverneland. Alternatywnie, pług LD posiada zabezpieczenie na kamienie w postaci śrub ścinających, co jest kolejnym prostym i skutecznym rozwiązaniem chroniącym maszynę.
Regulacja Pracy Pługa
Precyzyjna regulacja pługa jest kluczowa dla uzyskania optymalnej jakości orki, oszczędności paliwa i maksymalnej wydajności.
Regulacja Szerokości Roboczej
W pługach Kverneland LD/ED szerokość orki jest regulowana skokowo co 5 cm - dostępne ustawienia to 30, 35, 40, 45, 50 cm (12”, 14”, 16”, 18”, 20”) na korpus. Odbywa się to przez odpowiednie umiejscowienie śruby regulacyjnej na każdym korpusie. Ręczna regulacja szerokości roboczej umożliwia optymalizację zużycia paliwa i wydajności ciągnika.
Warto wspomnieć, że w modelach Kverneland EG Variomat system Variomat to płynna regulacja szerokości orki od 30 do 50 cm (12 - 20”) na korpus, obsługiwana z kabiny ciągnika. System Variomat ma prawidłowe oparte na równoległoboku połączenie na całej długości pługa, zapewniając zawsze perfekcyjną linię uciągu. Zmiana szerokości roboczej zazwyczaj nie wpływa na kąt natarcia lemiesza, co może być związane z zasadą działania czworoboku przegubowego.
Regulacja Szerokości Pierwszej Skiby
Jednym z często dyskutowanych aspektów ustawienia pługa jest regulacja szerokości pierwszej skiby. Ma to kluczowe znaczenie dla uzyskania równego pola po orce i zapobiegania powstawaniu nierówności.
- Cel Regulacji: Podstawowym celem jest zapewnienie, aby pierwszy korpus pługa prawidłowo współpracował z poprzednim przejazdem. Różne podejścia sugerują, że szerokość pierwszej skiby powinna być dostosowana do rozstawu tylnych kół ciągnika, lub że podczas drugiego przejazdu pierwszy korpus powinien „nieco nadkładać”, aby wyrównać powierzchnię.
- Mechanizmy Regulacji: W starszych pługach zagonowych ramowych zawieszanych zastosowanie znajduje wykorbiona oś w stojaku. W nowoczesnych pługach obracalnych jednobelkowych te ustawienia można dokonać wspólnie lub oddzielnie za pomocą śruby rzymskiej lub siłownika. Mechaniczna regulacja pierwszej skiby jest standardem w wielu modelach.
- Szerokość a Głębokość Orki: Istnieje pogląd, że zmiana szerokości pierwszej skiby powinna być konsekwencją zmiany głębokości orki, tak aby zachować stały stosunek szerokości do głębokości pracy korpusu. Zasada ta mówi, że im głębiej orzemy, tym szerzej powinna pracować skiba, i na odwrót.
Regulacja Głębokości Orki
W nowszych pługach obracalnych, regulacja głębokości orki powszechnie odbywa się poprzez regulację siłową lub pozycyjną. Kółko kopiujące jest głównie spotykane w pługach przyczepianych. Jeśli użytkownik chce pracować z wykorzystaniem kółka kopiującego, konieczne jest ustawienie podnośnika ciągnika na tryb dociążenia (regulacja ciśnieniowa), co oznacza podnoszenie pługa pod zmniejszonym ciśnieniem, aby zapobiec jego oderwaniu od ziemi. Należy jednak pamiętać, że w takim przypadku traci się dociążenie tylnej osi masą pługa.
Inne Ustawienia
W nowoczesnych pługach obracalnych dostępna jest również regulacja wzdłużnego przesuwania pługa. Umożliwia ona wychylenie pierwszego korpusu poza rozstaw kół ciągnika, dzięki czemu oba koła jadą po caliźnie.

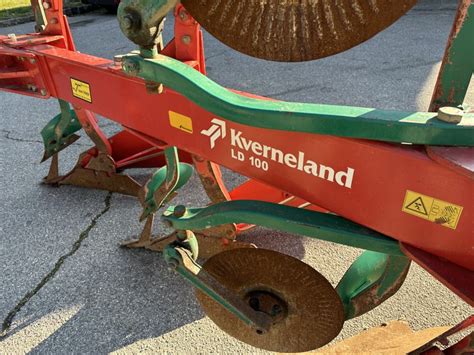

Specyfikacja i Modele Kverneland LD 100
Pług Kverneland LD 100 oferuje szeroki wybór opcji i konfiguracji, co pozwala dostosować go do specyficznych potrzeb gospodarstwa.
Podstawowe Dane Techniczne (przykład dla modelu z 5 korpusami):
| Parametr | Wartość |
|---|---|
| Typ maszyny | Pług obracalny zawieszany |
| Producent | Kverneland |
| Model | LD 100 |
| Liczba korpusów | 5 |
| Odstępy między korpusami | 100 cm |
| Wysokość podwozia nad ziemią | 85 cm |
| Wstawka z blachy stalowej | Tak |
| Wyposażenie dodatkowe | Ramię do pakowania, Coulter |
Konfiguracje Korpusów i Głowic
Pługi Kverneland, w tym LD 100, są dostępne w konfiguracjach od 3 do 6 korpusów, w zależności od odległości między korpusami i rodzaju głowicy.
- Pług LD 100 może być wyposażony w głowicę serii 200 lub 300.
- Modele z głowicą 200 są dostępne w wersji od 3 do 5 korpusów.
- Modele z głowicą 300 występują w wersji od 4 do 6 korpusów.
- Możliwość rozszerzenia o 1 korpus (np. od 3 do maks. 5 korpusów z głowicą 200 oraz maks. 6 z głowicą 300).
- Dla większości modeli LD 100 (max. 5 korpusów) z głowicą 200 lub 300 istnieje możliwość montażu Packomatu.
Wydajność i Niskie Koszty Eksploatacji
Konstrukcja pługa Kverneland LD 100, w połączeniu ze specyficzną obróbką cieplną każdej części, przyczynia się do niskich kosztów eksploatacji. Pług jest łatwy do podnoszenia i ciągnięcia, co przekłada się na niskie zużycie paliwa i zoptymalizowane zużycie części. Wysokowydajne innowacje Kverneland umożliwiają szybką konfigurację i regulację, co jest kluczowe dla uzyskania idealnie zaoranej gleby.
