Regulacja i Problemy z Obracaniem Pługa Kverneland

Prawidłowe ustawienie pługa jest kluczowe dla efektywnej i równomiernej orki, a także dla komfortu pracy operatora i kondycji ciągnika. Niestety, często spotykanym problemem, zwłaszcza w starszych maszynach, są trudności z obracaniem pługa, co może wskazywać na usterki w układzie hydraulicznym. Niniejsza artykuł ma na celu uporządkowanie wiedzy na temat regulacji pługów oraz omówienie potencjalnych przyczyn problemów z obracaniem pługa Kverneland.

Problemy z Obrotem Pługa Kverneland

Opis Usterki

Zgłoszony problem dotyczy pługa Kverneland, który obraca w jedną stronę prawidłowo, natomiast w drugą stronę zatrzymuje się na około 3/4 obrotu. Operator dysponował informacją o regeneracji pompy hydraulicznej, która po naprawie osiągała ciśnienie około 200 bar.

Potencjalne Przyczyny i Diagnostyka Hydrauliki

Niewłaściwy obrót pługa najczęściej wskazuje na usterkę w układzie hydraulicznym odpowiedzialnym za zmianę kierunku pracy korpusów. W sytuacji, gdy pług nie obraca się w pełni w jedną stronę, a w drugą działa prawidłowo, problem może leżeć w następujących elementach:

• Złącza hydrauliczne (szybkozłącza): Mogą być zużyte ("wyklepane"), co prowadzi do niedostatecznego przepływu oleju. Nawet jeśli ciśnienie w układzie jest wysokie, zbyt mały przepływ może uniemożliwić pełen ruch siłownika. Sugerowana jest podmiana szybkozłączy zarówno w pługu, jak i w ciągniku.
• Węże hydrauliczne: Ich drożność lub stan techniczny. Jeśli przewody były zamieniane miejscami, a problem z niepełnym obrotem przeniósł się na drugą stronę, oznacza to, że problem nie leży w gnieździe ciągnika, lecz w samym pługu lub w podłączonym wężu.
• Siłownik obrotu pługa: Wewnętrzne uszkodzenie, np. nieszczelność uszczelnień, zagięcie tłoczyska lub zablokowanie mechanizmu obrotu.
• Zawory hydrauliczne: Zanieczyszczenie lub uszkodzenie zaworów sterujących obrotem.

Weryfikacja Elementów Hydraulicznych

Brak manometru do hydrauliki utrudnia precyzyjną diagnostykę ciśnienia, jednakże można przeprowadzić kilka testów:

1. Sprawdzenie przepływu i ciśnienia: Nawet jeśli pompa była regenerowana i daje 200 bar, ważne jest, aby takie ciśnienie było dostępne w punkcie pracy siłownika. Zmierzenie wartości ciśnienia na każdym szybkozłączu mogłoby pomóc w identyfikacji, czy na jednym z nich ciśnienie nie jest niższe, co mogłoby tłumaczyć problem z obrotem.
2. Wymiana węży i szybkozłączy: Jeśli problem jest stały po zamianie węży, a objaw (niepełny obrót) przenosi się na drugą stronę, to wskazuje, że sama usterka nie leży w ciągniku. Warto jednak wypróbować inne wyjścia hydrauliczne w ciągniku, jeśli są dostępne, aby wykluczyć ich usterkę, oraz sprawdzić inne węże.
3. Wizualna inspekcja siłownika i mechanizmu obrotu: Szukać śladów wycieków, uszkodzeń mechanicznych, luzów, które mogłyby blokować pełen ruch.

Zrozumienie i Regulacja Pługa - Podstawy

Pług, niezależnie od typu, wymaga precyzyjnego ustawienia, aby zapewnić optymalne warunki orki. Poniżej omówione zostaną kluczowe aspekty regulacji, które często budzą wątpliwości, zwłaszcza w pługach zawieszanych (z wyjątkiem przyczepianych).

Regulacja Szerokości Pierwszej Skiby

Znaczenie i Cel Regulacji

Regulacja szerokości pierwszej skiby to jedno z najważniejszych ustawień pługa. Ma ona wpływ na:

• Dostosowanie do rozstawu kół ciągnika: Niektóre źródła, jak "Agromechanika", wskazują na konieczność dostosowania tej szerokości do rozstawu tylnych kół ciągnika.
• Wyrównanie powierzchni pola: Według "RPT" regulacji pierwszej skiby dokonuje się w drugim przejeździe. Pierwszy korpus powinien nieco nadkładać, aby wyrównać powierzchnię z poprzednim przejazdem.
• Wpływ na równomierną szerokość pozostałych skib: Niewłaściwa regulacja pierwszej skiby może prowadzić do nierównomiernej szerokości kolejnych skib, a także wpływać na ściąganie pługa.

Różne Podejścia do Ustawienia

Istnieją różne teorie dotyczące związku szerokości pierwszej skiby z głębokością orki. Niektóre źródła podają, że zmiana szerokości powinna być następstwem zmiany głębokości orki, tak aby był zachowany jednakowy stosunek szerokości do głębokości korpusu. Zazwyczaj im głębiej orzemy, tym szerzej, i na odwrót. Jednakże, na zimę często zaleca się pozostawienie gleby w ostrej skibie (wysztorcowanej), co oznacza orkę głęboką i wąską.

Mechanizmy Regulacji w Pługach Różnego Typu

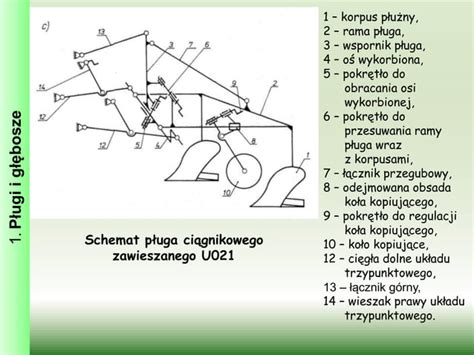

W starszych pługach zagonowych ramowych zawieszanych, regulację szerokości pierwszej skiby (a zarazem punktu pociągowego) często realizuje się za pomocą osi wykorbionej umieszczonej w stojaku, obsługiwanej korbką. Należy jednak pamiętać, że regulując tę oś, nie zmienia się w rzeczywistości szerokości tylko pierwszej skiby, ale wszystkich jednocześnie, zmieniając przy tym kąt natarcia lemieszy. W nowocześniejszych pługach obracalnych jednobelkowych ustawienia te dokonuje się razem lub oddzielnie za pomocą śruby rzymskiej albo siłownika hydraulicznego.

Regulacja Szerokości Roboczej Pługa

Regulacja szerokości roboczej pługa to odrębne zagadnienie, które nie występowało w starszych modelach pługów zagonowych.

Typy Regulacji Szerokości Roboczej

W nowoczesnych pługach wyróżniamy dwa główne typy regulacji szerokości roboczej:

• Mechaniczna skokowa: Polega na ręcznej zmianie ustawień w określonych, z góry ustalonych pozycjach.
• Hydrauliczna płynna (Vario): Umożliwia płynną zmianę szerokości orki bezpośrednio z kabiny ciągnika. Co istotne, zmiana tej szerokości nie zmienia kąta natarcia lemieszy, co jest możliwe dzięki zasadzie czworoboku przegubowego.

Można mówić o "poprzecznej" regulacji szerokości orki jako standardowym ustawieniu szerokości roboczej korpusu. Pożądana jest również możliwość regulacji szerokości orki, co daje operatorowi elastyczność w dostosowywaniu się do zmieniających się warunków glebowych. Zatem mamy do czynienia z różnymi sposobami osiągania optymalnej szerokości orki, a niekoniecznie z trzema niezależnymi "regulacjami szerokości orki" w tym samym sensie.

Zmiana Szerokości Poprzez Dodawanie/Odejmowanie Korpusów

Innym sposobem zmiany szerokości orki jest fizyczne odejmowanie lub dokładanie korpusów. W takim przypadku belka pługa musi mieć budowę kołnierzową lub teleskopową, aby po odjęciu korpusu od tyłu nie wystawała "pusta" belka, co mogłoby negatywnie wpływać na wyważenie i pracę pługa.

Regulacja Głębokości Orki

Metody Regulacji Głębokości w Pługach Obracalnych

W nowoczesnych pługach obracalnych regulacja głębokości orki odbywa się głównie za pomocą układu hydraulicznego ciągnika. Stwierdzenia, że ustawia się ją wyłącznie za pomocą kółka kopiującego, są często nieprecyzyjne, zwłaszcza w kontekście pługów zawieszanych.

Kółko Kopiujące vs. Regulacja Siłowa/Pozycyjna

• Regulacja siłowa (na uciąg) lub pozycyjna: Jest to podstawowa metoda regulacji głębokości w pługach zawieszanych. Układ hydrauliczny ciągnika utrzymuje zadaną głębokość orki poprzez ciągłe dostosowywanie położenia pługa, reagując na opór gleby. Ta metoda wyklucza konieczność stosowania kółka kopiującego jako głównego elementu regulacji głębokości.
• Kółko kopiujące: Znajduje zastosowanie głównie w pługach przyczepianych lub w sytuacjach, gdy operator chce pracować za pomocą regulacji kopiującej (czyli opierać się na kółku). W takim przypadku podnośnik ciągnika musi być ustawiony na dociążanie (regulację ciśnieniową), co oznacza podnoszenie pod mocno zmniejszonym ciśnieniem, tak aby pług nie był podnoszony od ziemi. Należy jednak pamiętać, że w tej sytuacji traci się dociążanie tylnej osi ciągnika masą pługa, co może pogorszyć trakcję.

Położenie Pługa Względem Ciągnika

Przesuwanie Wzdłużne Pługa i Jazda po Caliźnie

W nowszych pługach istnieje możliwość przesuwania wzdłużnego pługa. Pozwala to na takie wychylenie pierwszego korpusu, aby znajdował się poza rozstawem kół ciągnika. W efekcie oba koła ciągnika jadą po caliźnie (po nieoranej ziemi). Praktyczne korzyści z tego rozwiązania to:

• Mniejsze ugniatanie oranej gleby: Koła ciągnika nie jadą po świeżo zaoranej ziemi, co zapobiega jej ponownemu zagęszczaniu.
• Lepsza trakcja: W niektórych warunkach glebowych jazda po caliźnie może zapewnić lepszą przyczepność ciągnika.
• Wyższa kultura pracy: Operator może odczuwać większy komfort pracy, ponieważ ciągnik nie jest przechylony w skibie.

Poziomowanie Pługa

Poziomowanie pługa jest podstawową regulacją, której celem jest zapewnienie, aby wszystkie korpusy pracowały równomiernie na zadanej głębokości i szerokości, a pług był prawidłowo ustawiony względem linii jazdy ciągnika. Jest to kluczowe dla uzyskania równej i estetycznej orki.
