Ustawienie pługa obrotowego, zwłaszcza tak zaawansowanego jak Unia Ibis, to klucz do efektywnej i wysokiej jakości orki. Wiele źródeł podaje różne interpretacje i metody regulacji, co może prowadzić do niejasności. Niniejsza artykuł ma na celu uporządkowanie informacji dotyczących regulacji pługów, ze szczególnym uwzględnieniem serii IBIS L.
Wprowadzenie do Pługów Unia Ibis L
Pługi obracalne IBIS L to maszyny o lekkiej konstrukcji, projektowane z myślą o współpracy z ciągnikami o mocy poniżej 120 KM. Ich rama o przekroju 120 × 120 mm, wraz z lekką obrotnicą i systemem wrzecionowym regulacji, stanowi kompromis między niską masą a wymaganą wytrzymałością.
Pługi IBIS odznaczają się wysoką jakością pracy, dorównującą zachodnim konstrukcjom, przy jednoczesnym zachowaniu konkurencyjnych cen. Po wprowadzeniu zmian w konstrukcji odkładnicy i zastąpieniu starej odkładni MX nową odkładnicą LONG, znacznie poprawiła się jakość orki oraz zmniejszyło się zapotrzebowanie na moc. Dzięki tym innowacjom pługi Unia Ibis L stały się poważną konkurencją dla produktów znanych firm, takich jak Kverneland, Lemken, Overum czy Pottinger. Użytkownicy tych maszyn cenią sobie ich walory, takie jak szybki dostęp do części, niska cena oraz bardzo dobra jakość pracy.
Kluczowe Regulacje Pługa Obrotowego

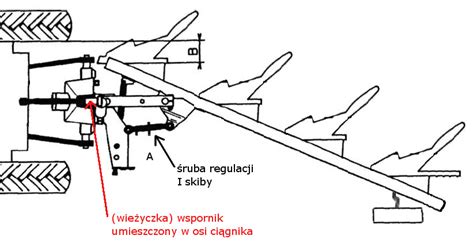

Regulacja Szerokości Pierwszej Skiby
Cel i Zasada Działania
Regulacja szerokości pierwszej skiby to fundamentalne ustawienie, które ma wpływ na prawidłowe prowadzenie pługa i jakość orki. Zgodnie z informacjami z "Agromechaniki", szerokość tę dostosowuje się przede wszystkim do rozstawu tylnych kół ciągnika. Inną interpretację podaje "RPT", wskazując, że regulacji pierwszej skiby dokonuje się w drugim przejeździe, a pierwszy korpus powinien nieco nadkładać, aby wyrównać powierzchnię z poprzednim przejazdem. Ma to również związek ze ściąganiem pługa oraz wpływa na zachowanie równomiernej szerokości pozostałych skib.
Różne Interpretacje i Metody
W starszych pługach zagonowych ramowych zawieszanych w stojaku znajduje się oś wykorbiona. Służy ona do regulacji pierwszej skiby, a jednocześnie punktu pociągowego. W pługach obracalnych jednobelkowych te ustawienia dokonuje się łącznie lub oddzielnie, zazwyczaj za pomocą śruby rzymskiej lub siłownika. Należy jednak pamiętać, że regulacja za pomocą osi wykorbionej nie zmienia wyłącznie szerokości pierwszej skiby, ale wszystkich korpusów jednocześnie, modyfikując przy tym również kąt natarcia lemieszy.
Związek z Głębokością Orki
Wiele źródeł podkreśla, że zmiana szerokości orki powinna być konsekwencją zmiany jej głębokości, aby zachować jednakowy stosunek szerokości do głębokości korpusu - im głębiej, tym szerzej, i na odwrót. Dla przygotowania gleby na zimę często zaleca się pozostawienie jej w ostrej (wysztorcowanej) skibie, co oznacza orkę głęboką i wąską.
Regulacja Szerokości Roboczej Pługa
Regulacja szerokości roboczej pługa to odrębne zagadnienie, które nie występuje w starszych konstrukcjach pługów. W nowoczesnych maszynach, takich jak pługi IBIS, może ona być realizowana na kilka sposobów.
Typy Regulacji Szerokości Roboczej
- Mechaniczna skokowa: Umożliwia zmianę szerokości w określonych, z góry ustalonych krokach.
- Hydrauliczna płynna: Pozwala na bezstopniową regulację szerokości roboczej w trakcie pracy. Co istotne, w przypadku tej regulacji, zmiana szerokości zazwyczaj nie zmienia kąta natarcia lemiesza. Jest to możliwe dzięki zastosowaniu zasady czworoboku przegubowego, która zapewnia stały kąt ataku.
Zmiana Szerokości Poprzez Dodawanie/Odejmowanie Korpusów
Innym sposobem zmiany szerokości orki jest możliwość odejmowania lub dokładania korpusów pługa. Aby było to możliwe, belka główna maszyny musi posiadać budowę kołnierzową (teleskopową). Dzięki temu po odjęciu korpusu od tyłu, "pusta" belka nie wystaje poza konstrukcję, co zachowuje stabilność i bezpieczeństwo pracy.
Regulacja Głębokości Orki
Systemy Regulacji w Nowszych Pługach
W nowszych pługach obracalnych, regulacja głębokości orki budzi pewne kontrowersje. Chociaż niektóre źródła wspominają o ustawianiu głębokości za pomocą kółka kopiującego, w rzeczywistości w większości współczesnych pługów zawieszanych (z wyjątkiem przyczepianych) stosuje się regulację siłową lub pozycyjną. Te systemy wykluczają konieczność użycia kółka kopiującego jako podstawowego narzędzia do utrzymywania głębokości.
Jeśli operator chce pracować z wykorzystaniem kółka kopiującego (np. w specyficznych warunkach), musi ustawić podnośnik ciągnika na dociążanie (regulację ciśnieniową). Oznacza to podnoszenie z mocno zmniejszonym ciśnieniem, tak aby nie było możliwe oderwanie pługa od ziemi. Należy jednak pamiętać, że w takim przypadku traci się dociążanie tylnej osi ciągnika masą pługa, co może wpłynąć na trakcję.
Jak prawidłowo ustawić pług obrotowy? | FARMER.PL
Przesunięcie Wzdłużne Pługa (Offset)
W nowoczesnych pługach stosuje się również regulację w postaci przesuwania wzdłużnego pługa. Jej celem jest wychylenie pierwszego korpusu poza rozstaw kół ciągnika, co pozwala na to, aby oba koła ciągnika jechały po caliźnie (nie po zaoranym polu). W praktyce takie ustawienie przyczynia się do:
- Lepszego wyrównania dna bruzdy.
- Zmniejszenia ugniatania świeżo zaoranego pola przez koła ciągnika.
- Poprawy stabilności prowadzenia pługa.
- Zmniejszenia oporów bocznych i zużycia paliwa.
Poziomowanie Pługa
Poziomowanie pługa jest podstawową regulacją, której cel i sposób wykonania są zazwyczaj intuicyjne dla operatorów maszyn. Prawidłowo wypoziomowany pług gwarantuje równomierną głębokość orki na całej szerokości roboczej oraz optymalne odwracanie skib.
Specyfika Konstrukcji Pługów Unia Ibis L
Rama i Obrotnica
W pługach Unia Ibis L rama o przekroju 120 × 120 mm, połączona z lekką obrotnicą i systemem wrzecionowym regulacji, stanowi solidną podstawę. Taka konstrukcja zapewnia optymalny balans między masą a wytrzymałością, co jest kluczowe dla pługów przeznaczonych do ciągników o mniejszej mocy.
Odkładnice (Lemisze)
Szczególną cechą pługów IBIS L jest zastosowanie nowej odkładnicy LONG, która zastąpiła starszy model MX. Ta innowacja znacząco wpłynęła na jakość orki oraz zmniejszyła zapotrzebowanie na moc. W ofercie Unia znajdują się również odkładnice o konstrukcji listwowej, które sprawdzają się szczególnie na glebach bardzo ciężkich, gliniastych i zwięzłych. Listwowa budowa charakteryzuje się bardzo dobrym kruszeniem gleby przy jednoczesnym zmniejszeniu oporów występujących w czasie pracy. Są one również polecane na gleby lepiące, mocno przylegające do elementów roboczych, takich jak skrzydła odkładnicy.
Kroje Tarczowe
Pługi Unia Ibis L wyposażone są w kroje tarczowe o średnicy ø450 mm z zabezpieczeniem. Kroje tarczowe pełnią funkcję wstępnego cięcia skiby, co ułatwia pracę odkładnicy i poprawia jakość orki, szczególnie w trudnych warunkach glebowych lub przy dużej ilości resztek pożniwnych.
Koła Podporowe
W wyposażeniu pługów Unia Ibis L za dopłatą oferowana jest możliwość zmiany ogumienia na szersze, np. 10.0/80-12 lub 320/60-12. W modelach 3+1 i 4+1 istnieje możliwość zmiany koła podporowego bocznego na podporowe tylne z regulacją mechaniczną, co zapewnia stabilność i powrót do zadanej głębokości pracy.
