Pługi Obrotowe KUHN MASTER L: Szerokość Orki i Dane Techniczne

Pług obrotowy KUHN Master 102, w odróżnieniu od nowszych serii, nie posiada zmiennej szerokości orki. Oznacza to, że jego szerokość robocza jest stała i niezmienna.

Firma KUHN stale rozwija swoją ofertę pługów, a seria MASTER L to nowoczesny pług zawieszany, opracowany i wytwarzany z myślą o efektywności i precyzji. Ta nowa seria, charakteryzująca się zadbaną i solidną konstrukcją, plasuje się pomiędzy modelami MASTER 153 i 183. Jest przeznaczona do współpracy z ciągnikami o mocy od 200 do 300 KM, łącząc w sobie moc, niezawodność i wysoką jakość pracy, aby zapewnić najlepszą wydajność orki. Pługi zawieszane MASTER L przyczyniają się do podniesienia produktywności upraw i zachowania wartości agronomicznej gleb dzięki lepszemu zakopywaniu materii organicznej. Duże szerokości robocze i wysoka zwrotność zapewniają obniżanie kosztów operacyjnych gospodarstwa.

Gama MASTER L dostępna jest w wersjach od 4 do 6 korpusów, z układem wielokrotnego lub zmiennego rozstawu kół, a także z zabezpieczeniem śrubowym lub hydraulicznym non-stop. Seria ta oferuje również wiele unikalnych opcji i szeroki wybór wyposażenia, aby spełnić oczekiwania zarówno zbiorowych, jak i spółdzielczych gospodarstw rolnych. Dzięki prostej i pomysłowej regulacji, MASTER L stanowi nowy punkt odniesienia w dziedzinie precyzyjnej orki.

Główne Korzyści dla Użytkownika

• Wydajność i opłacalność: Zapewnia optymalizację kosztów przy jednoczesnym zwiększeniu wydajności.
• Komfort pracy: Systemy ułatwiające obsługę i regulację pługa.
• Najwyższa wytrzymałość: Solidna konstrukcja i wysokiej jakości materiały gwarantujące długą żywotność.

Systemy Zmiennej Szerokości Roboczej

Pługi z serii MASTER L występują w dwóch głównych wariantach, różniących się sposobem regulacji szerokości orki:

• VARI-MASTER L: Charakteryzuje się bezstopniową regulacją szerokości roboczej, co umożliwia płynne dostosowanie do warunków.
• MULTI-MASTER L: Posiada stopniową zmianę szerokości roboczej.

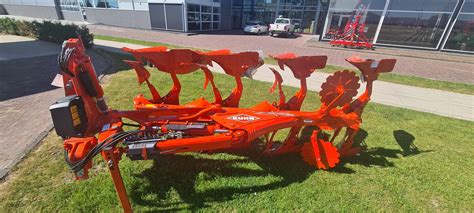

Rozwiązanie firmy KUHN w modelu VARI-MASTER L to podnośnik o zmiennej szerokości, który jest w pełni zintegrowany z belką ramy. Dzięki temu system jest całkowicie chroniony przed działaniem czynników zewnętrznych, wstrząsami i korozją, eliminując konieczność konserwacji. To przekłada się na oszczędność czasu i pieniędzy oraz zwiększa rentowność pługów VARI-MASTER L. Siłownik o zmiennej szerokości jest wyposażony w funkcję pamięci, która zachowuje ustawioną szerokość cięcia przy każdym odwracaniu pługa. Dodatkowo, wymiana pierwszego korpusu odbywa się automatycznie w zależności od szerokości cięcia. Pługi VARI-MASTER L zapewniają natychmiastowe i bezproblemowe dostosowanie do warunków pracy.

Pługi MULTI-MASTER L są wyposażone w jeden z najprostszych na rynku systemów regulacji. Dzięki nowej przekładni MULTI zmiana szerokości roboczej jest przeprowadzana bardzo łatwo, bez konieczności odkręcania śrub. Model MULTI-MASTER zapewnia bardzo wysoką prędkość pracy przy szerokości roboczej do 20 cali (50 cm na korpus).

Precyzyjne Regulacje i Kontrola

System regulacji Pro-Set

Łatwość wykonywania orki zależy również od szybkiego i bezproblemowego uruchomienia pługa. Model VARI-MASTER L korzysta z systemu „Pro-Set” ułatwiającego przygotowanie pługa do pracy. Ustawienia robocze zgrupowane w środkowej części pługa pozwalają na dostosowanie ciągnika do każdego rozstawu kół od 1,15 m do 1,60 m. Wskaźnik ustawień jest widoczny bezpośrednio z kabiny ciągnika. System „Pro-Set” gwarantuje perfekcyjne ustawienie pługa dzięki możliwości wypoziomowania poprzecznego, co ogranicza zużycie części i poprawia przyczepność. Perfekcyjne wyważenie pozycji roboczej pługa MASTER L zapewnia doskonałą przyczepność w każdych warunkach roboczych.

Regulacja przedpłużków 3D-Skim

Firma KUHN oferuje opatentowany system regulacji przedpłużków „3D-Skim” w pługu VARI-MASTER L, który umożliwia beznarzędziową regulację kąta natarcia. To rozwiązanie zapewnia bardzo dokładne przykrycie resztek roślinnych i płynną pracę. Regulacja 3D-Skim jest prosta, szybka i nie wymaga stosowania narzędzi, co gwarantuje bezproblemowe przystosowanie pługa do każdych warunków roboczych. Jedna czynność reguluje zarówno głębokość roboczą, jak i kąt natarcia przedpłużka. Ergonomiczny kształt przedpłużków pługa VARI-MASTER L dodatkowo wspomaga i ułatwia przepływ gleby.

Hydrauliczne sterowanie z kabiny

Dzięki pługom MASTER L użytkownik nie traci czasu na uciążliwe regulacje. Firma KUHN zapewnia optymalne warunki użytkowania swoich pługów poprzez proste i precyzyjne ustawienia robocze. Jakość orki można łatwo regulować dzięki precyzyjnym ustawieniom. Wszystkie regulacje sterowane hydraulicznie mogą być wykonywane z kabiny ciągnika. Opcja ta jest szczególnie zalecana, gdy gleby są bardzo niejednorodne, umożliwiając natychmiastowe dostosowanie głębokości orki do zmieniających się warunków pracy. Dokładne i precyzyjne ustawienia modelu MASTER L zapewniają oszczędności dzięki zmniejszeniu zużycia paliwa i zabezpieczeniu części roboczych przed przedwczesnym zużyciem.

Inteligentne Rolnictwo z Smart Ploughing

W odpowiedzi na rosnące zapotrzebowanie na rozwiązania w zakresie rolnictwa precyzyjnego, KUHN prezentuje system Smart Ploughing. Nowy terminal ISOBUS, zainstalowany we wszystkich pługach zawieszanych KUHN VARI MASTER L, zapewnia sterowanie maszyną, poprawiając komfort i jakość pracy. Pług VARI MASTER L może być wyposażony w unikalne funkcje dodatkowe, takie jak Smart Ploughing - Lift i Smart Ploughing - Line.

Smart Ploughing - Podstawowe Funkcje

Wersja podstawowa Smart Ploughing udostępnia wszystkie ustawienia pługa w terminalu ISOBUS. Dzięki szybkiemu podłączeniu za pomocą łącza ISOBUS, pług jest natychmiast gotowy do pracy. Wszystkie ustawienia pługa (szerokość robocza, przesunięcie, głębokość robocza, pion itp.) wykonywane są z terminala ISOBUS, z możliwością ich zapisania, co upraszcza kolejne uruchomienie i użycie. Intuicyjność systemu Smart Ploughing zapewnia prostotę obsługi i pozwala skupić się wyłącznie na prowadzeniu ciągnika.

Smart Ploughing - Lift

Funkcja Smart Ploughing - Lift uzupełnia podstawowe możliwości o automatyzację indywidualnego podnoszenia korpusów, z geolokalizacją przez GPS. Odwrócenie pługa na końcu pola również odbywa się automatycznie po podniesieniu wszystkich korpusów, co zwiększa komfort kierowcy, eliminując konieczność manualnych manipulacji przy pługu podczas półobrotu. Smart Ploughing - Lift umożliwia także ręczną obsługę korpusów z kabiny, co pozwala na asymetryczną pracę (np. 4 korpusy z jednej strony i 6 korpusów z drugiej) w celu optymalizacji mocy trakcyjnej, zwłaszcza na zboczach.

Smart Ploughing - Line

Opcja Smart Ploughing - Line umożliwia ustawienie szerokości roboczej za pośrednictwem GPS. Ta funkcja zapewnia jednolitą orkę bez względu na niejednorodność powierzchni pola.

Komfortowa Orka w Trybie On Land lub Bruzdowym

Pługi obracalne zawieszane MULTI i VARI-MASTER L są dostępne w wersji On Land lub bruzdowej. Mechanizm On Land umożliwia uzyskanie doskonałej jakości orki w przypadku ciągników wyposażonych w szerokie opony (800 mm i więcej) lub gąsienice, optymalnie wykorzystując moc ciągnika. Orka poza linią pozwala zachować korzystne warunki glebowe, zapobiegając osiadaniu na dnie orki i ograniczając tworzenie podeszwy płużnej. Wstrząsy przy każdym wprowadzeniu w ziemię są znacznie zmniejszone, ponieważ nie ma już konieczności zjeżdżania w bruzdę; ciągnik pracuje płasko. Tryb On Land umożliwia również pracę za pośrednictwem GPS dzięki automatycznemu prowadzeniu ciągnika. Model MASTER L On Land jest bardzo elastyczny, zapewniając możliwość orki poza bruzdą lub w bruździe, gdy warunki przyczepności stają się trudniejsze.

Ograniczone wystawanie bez utraty stabilności

W pługu MASTER L boczne koło jest zamontowane bliżej ramy, co pozwala na wykonanie orki do samej krawędzi pola. Możliwe jest montowanie koła w kilku pozycjach, aby jak najlepiej dostosować się do warunków roboczych. Niezależnie od tego, czy regulujemy pozycję bocznego koła w pługu z zamkniętą konfiguracją korpusów, czy w modelu posiadającym możliwość rozbudowy, koło zawsze będzie mieścić się w szerokości roboczej. Dzięki temu, pole może zostać zaorane bliżej krawędzi, co ogranicza rozprzestrzenianie się chwastów. W celu poprawy stabilności, koło może być również zamontowane na końcu ramy, gdzie ułatwia regulację głębokości roboczej i poprawia przyczepność ciągnika.

Głowice Zaczepowe EasyDrive i OptiDrive

Głowica pługa VARI-MASTER L jest dostępna z zaczepem kategorii 3N, 3 i 4N. Dzięki sztywnym uchwytom sprzęgającym można łatwo podczepić pług i wyregulować wysokość dolnych jarzm, aby maksymalnie wykorzystać siłę uciągu ciągnika. Głowica EasyDrive pozwala na łatwą zmianę pozycji transport/praca bez konieczności odczepiania górnego łącznika. Głowica OptiDrive, oprócz łatwiejszego przestawiania pozycji transport/praca, pełni również rolę systemu amortyzacji. W pełni zintegrowany z głowicą system zawieszenia znacznie poprawia komfort jazdy na uwrociach i po drogach, chroniąc jednocześnie pług i ciągnik.

Wytrzymałość i Konstrukcja KUHN MASTER L

Zawieszane pługi MASTER L zachowują wszystkie najważniejsze atuty serii MASTER 123, 153 i 183. Spawana mechanicznie konstrukcja zapewnia pługowi MASTER L maksymalną żywotność:

• Jednoczęściowa głowica została zaprojektowana pod kątem wytrzymałościowym do pracy z ciągnikami do 300 KM.
• Specjalny kształt kutego łącznika głównego pozwala osiągnąć maksymalny zakres regulacji punktu ciągu, bez negatywnego wpływu na ciężar pługa.
• Trójkątny profil wzmacniający usztywnia całą konstrukcję za środkiem ciężkości.

Budowa ramy wzmacnia wytrzymałość pługa MASTER L:

• Zastosowanie wysokogatunkowej stali pozwoliło zmniejszyć masę pługa bez uszczerbku dla jego wydajności.
• Optymalne rozłożenie ciężaru ogranicza kołysanie wzdłużne, zapewniając większą stabilność i zwrotność pługa VARI-MASTER L podczas pracy.

Pług KUHN MASTER L został zaprojektowany z myślą o wydajnej pracy przez długie lata.

Wysokiej Jakości Części Odporne na Zużycie

Firma KUHN dostarcza części eksploatacyjne o bardzo wysokiej jakości, produkowane i kute we własnych fabrykach. Listwy zastosowane w modelu MASTER L wykorzystują unikalną technologię TRIPLEX z nierównymi warstwami. Jest to wyłączny produkt firmy KUHN, który zapewnia bardzo wysoką jakość orki i niezrównaną rezerwę zużycia. Technologia TRIPLEX składa się z trzech warstw o różnej twardości i grubości, zoptymalizowanych pod kątem odporności listew na zużycie:

1. Powierzchnia użytkowa: Grubsza, niezwykle twarda warstwa o grubości 3,3 mm, która umożliwia przesunięcie dotychczasowych granic wytrzymałości.
2. Warstwa środkowa: O grubości 2,3 mm, bardziej miękka, aby pochłaniać wstrząsy i umożliwiać pewne odkształcenia.
3. Ostatnia warstwa: Bardzo cienka i twarda, mająca za zadanie zachowanie dobrego przytrzymywania konstrukcji.

W połączeniu z obróbką cieplną, technologia TRIPLEX z nierównymi warstwami zapewnia żywotność odkładnic większą nawet o 40%. Końcówki oraz redlice są kute i poddawane obróbce, aby przesunąć granice zużycia przy zachowaniu optymalnej zdolności penetracji i bardzo dobrej pracy korpusów pługa.

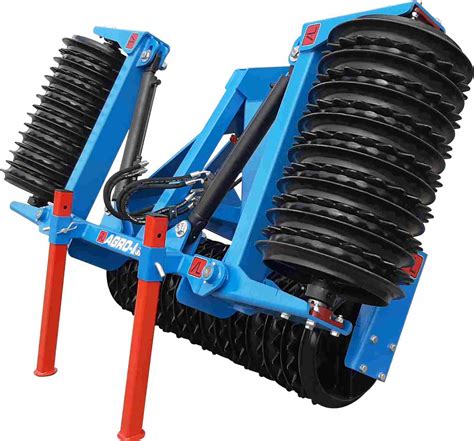

Zintegrowany Wał DUOLINER

Model Vari MASTER L może być wyposażony w zintegrowany wał DUOLINER. Wał ten może być zastosowany do pługów 4-, 5- lub 6-skibowych z zabezpieczeniem korpusów hydraulicznym i śrubowym. Konstrukcja zawieszenia wału na ramie pługa oparta jest na dwóch niezależnych równoległobokach, które pozwalają na dostosowanie się wału osobno w przedniej i tylnej części podczas pracy do istniejących warunków. Wał DUOLINER jest całkowicie niezależny od pługa i wykorzystuje innowacyjny system automatycznej kontroli docisku STEADYCONTROL.

STEADYCONTROL to system, który pozwala na dostosowanie docisku wału do istniejących warunków, a maksymalny docisk to 90 kg na jedną parę pierścieni. Sterowanie wałem odbywa się przez sterownik KTS 10, który kontroluje ustawienie wału w pozycję transportową lub roboczą, a dodatkowo umożliwia zmianę docisku wału. Wykorzystanie zintegrowanego wału DUOLINER pozwala spełnić obecne oczekiwania gospodarstw. Konstrukcja wału i pierścieni umożliwia zagęszczenie podglebia i przygotowanie pola pod siew.

Dane Techniczne Serii KUHN MASTER L

Poniżej przedstawiono ogólne dane techniczne dla serii pługów KUHN MASTER L. Należy pamiętać, że konkretne wartości mogą się różnić w zależności od konfiguracji i modelu (np. Vari MASTER L, Multi MASTER L, liczby korpusów, typu zabezpieczenia).
