Pług obrotowy z zabezpieczeniem hydraulicznym: zasada działania i znaczenie w rolnictwie

Wysokiej klasy pług obrotowy jest podstawowym narzędziem rolniczym służącym do wykonania orki i stanowi jedno z najczęściej stosowanych narzędzi w nowoczesnym rolnictwie. Przeznaczony jest do tzw. orki bezzagonowej, dzięki której na powierzchni gleby nie powstają bruzdy i wypiętrzenia. Ponadto urządzenie to sprawia, że rolnicy pracują na polu znacznie efektywniej, pozwalając odkładać glebę zarówno na prawą, jak i na lewą stronę.

Pługi obrotowe to nowoczesne narzędzia rolnicze, które znacząco usprawniają pracę w polu. Dostępna jest szeroka gama pługów obrotowych - od modeli jedno- i dwuskibowych po potężne maszyny z pięcioma skibami, a nawet większe. Taka różnorodność nie jest przypadkowa - każde pole ma swoją specyfikę. Jednego dnia gleba może być twarda jak beton, innego - miękka i wilgotna. Dlatego tak ważne jest, aby dobrać sprzęt dostosowany do konkretnych warunków glebowych i terenowych.

Budowa i rodzaje pługów obrotowych

Konstrukcja pługa obrotowego opiera się na kilku kluczowych komponentach. Przede wszystkim składa się z głowicy, która posiada mechanizm umożliwiający obrót o 180 stopni - stąd nazwa tego urządzenia. Mechanizm obrotowy odpowiada za pełny obrót maszyny na końcu każdego przejazdu. Kluczowym elementem tego układu jest głowica - musi być nie tylko precyzyjna, ale i wyjątkowo trwała, ponieważ pracuje pod dużym obciążeniem.

Ważnymi elementami są również korpusy robocze oraz rama. Rama to szkielet całego pługa - do niej przymocowane są korpusy robocze, które wykonują najcięższą część pracy, czyli orkę. Bez solidnej ramy nie ma mowy o stabilnej i efektywnej pracy w polu. Dostępne są zarówno obrotowe pługi zawieszane, jak i półzawieszane z solidną ramą wykonaną z najwyższej jakości stopów metali. Wysoka wytrzymałość ramy umożliwia pracę w najtrudniejszych warunkach polowych, niezależnie od rodzaju gleby.

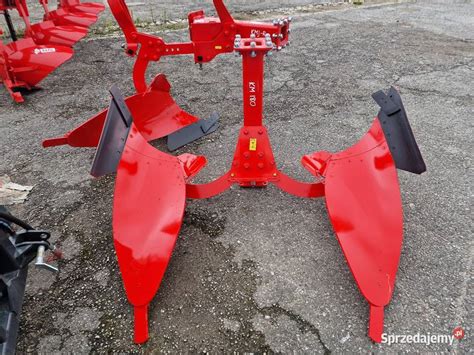

Elementy korpusu płużnego

Podstawowym elementem pługa jest korpus płużny, składający się najczęściej z:

• Lemiesza z dziobem (wymiennym lub bez), który jest kluczowy dla początkowego cięcia i podważania gleby.
• Piersi, która wspiera lemiesz w procesie orki.
• Odkładni, która odpowiada za odwracanie skiby. W przypadku odkładni można wybrać warianty ażurowe lub pełne. Dużą rolę odgrywają cylindryczno-śrubowe odkładnie, które charakteryzują się niewielkimi oporami, dodatkowo wpływając na zmniejszenie zużycia paliwa. Korpusy sprawdzają się również doskonale przy kruszeniu większych brył gleby.

Pługi obrotowe występują jako dwuskibowe lub wieloskibowe i są wyposażone w zabezpieczenia na kamienie: na śrubę ścinaną, resorowe lub hydrauliczne.

Typy pługów obrotowych

Na rynku dostępne są pługi w wersji zawieszanej i półzawieszanej, które dzielą się na warianty zagonowe i obracalne. Dostępne są wersje jedno-, dwu-, trzy-, cztero-, pięcioskibowe, a nawet większe. Każdy typ pługa ma swoje zalety - niektóre sprawdzają się idealnie na lekkich, piaszczystych glebach, inne są niezastąpione na ciężkich, zbitych podłożach.

• Pług jednoskibowy to klasyczne rozwiązanie dla właścicieli niewielkich gospodarstw.
• Pług dwuskibowy to dobry kompromis między wydajnością a ekonomią. Przy trudniejszych warunkach oraz większej powierzchni pola warto zainteresować się urządzeniami trzy- i czteroskibowymi.
• Dla średniej wielkości gospodarstw, które często pracują na glebach bogatych w materię organiczną, pług trzyskibowy to bardzo dobre rozwiązanie. Charakteryzuje się wysoką odpornością na zużycie oraz łatwością adaptacji do specyficznych potrzeb gospodarstwa. Popularny wybór wśród rolników, pług Agro-masz w wersji 3-skibowej, posiada odpowiedni prześwit pod ramą (76 cm) i rozstaw korpusów (100 cm), co gwarantuje skuteczne przykrycie nawet dużej ilości resztek pożniwnych i poplonów.
• Pług czteroskibowy to rozwiązanie dla bardziej wymagających użytkowników, którzy pracują na dużych areałach i w trudnych warunkach glebowych.
• Dla dużych gospodarstw, gdzie dominuje twarda, zwięzła gleba, pług pięcioskibowy lub większy to niezbędne narzędzie.

Zastosowanie wysokogatunkowej stali w produkcji pługów pozwala uzyskać bardzo wytrzymałą konstrukcję przy jednoczesnym utrzymaniu niskiej masy całkowitej maszyny w swojej klasie. Lekka konstrukcja przekłada się na niższe zużycie paliwa, co stanowi korzyść z punktu widzenia kosztów eksploatacji. Dodatkowo, długi okres eksploatacji podzespołów roboczych przyczynia się do utrzymania niskich kosztów operacyjnych. W produkcji pługów AGRO-MASZ stosowane są zaawansowane technologie obróbki stali, gwarantujące optymalną trwałość podzespołów roboczych.

Zabezpieczenia przeciążeniowe w pługach obrotowych

Nowoczesne pługi obrotowe to nie tylko wydajność, ale też bezpieczeństwo pracy. Produkty są wyposażone w specjalne zabezpieczenia przeciwprzeciążeniowe, eliminujące ryzyko uszkodzenia konstrukcji. Zabezpieczenie śrubowe oraz hydrauliczne pozytywnie wpływają na poziom bezpieczeństwa użytkowania maszyn.

Rodzaje zabezpieczeń

Elementem pochłaniającym energię uderzenia może być resor piórowy, sprężyna spiralna, lub też układ hydrauliczny składający się z siłownika oraz akumulatora olejowo-powietrznego. Każdy element roboczy, czy to pługa, czy też agregatu zębowego, musi utrzymywać zadaną głębokość roboczą, bez wypłycania z powodu występowania bardziej zwięzłej gleby na pewnych obszarach pola. Jednocześnie musi ustąpić pod wpływem uderzenia kamienia lub innej twardej przeszkody znajdującej się w glebie.

• Zabezpieczenie na śrubę ścinaną (kołek ścinany): Jest to proste i tanie zabezpieczenie, które w przypadku zahaczenia o korzeń drzewa lub inną niespodziewaną przeszkodę ulega zerwaniu. Taka sytuacja wymaga zatrzymania maszyny i uzupełnienia brakującego sworznia, co zajmuje kilka minut. Jeżeli zdarza się sporadycznie, niemal zupełnie nie wpływa na całkowitą wydajność maszyny. Jednocześnie pozwala zachować stosunkowo niewielką masę narzędzia.
• Zabezpieczenie resorowe: Sprawdza się najlepiej na glebach, gdzie pług byłby narażony na częste ścinanie śrub bezpiecznikowych. Każdy korpus reaguje niezależnie na przeszkody, a resor pozwala na zminimalizowanie sił powstających podczas kolizji i na błyskawiczny powrót korpusu do precyzyjnie zadanego położenia roboczego. Zazwyczaj zabezpieczenia resorowe pozwalają na ruch elementu roboczego jedynie w kierunku góra-dół.
• Zabezpieczenie półautomatyczne: Stanowi idealny kompromis między zabezpieczeniem przed ścinaniem a sprężyną.
• Hydrauliczne zabezpieczenie korpusu (non-stop): Jest to najbardziej zaawansowany rodzaj zabezpieczeń, stworzony z myślą o glebach ciężkich i zakamienionych. Każdy korpus reaguje niezależnie na przeszkody, a zastosowany siłownik minimalizuje siły powstające podczas kolizji, umożliwiając błyskawiczny powrót korpusu do precyzyjnie zadanego położenia roboczego. Zabezpieczenia sprężynowe lub hydrauliczne natomiast mogą umożliwiać ruch także na boki (tzw. zabezpieczenia 3D), co dodatkowo zabezpiecza elementy robocze oraz pozwala ominąć przeszkodę bez ich unoszenia. W przypadku pługów Gregoire-Besson, łącznik zabezpieczenia jest zamontowany w środku grządzieli pługa (z siłownikiem na jej końcu), co oznacza, że sam przepływ oranego materiału nie jest niczym zakłócony.

Zalety i wady zabezpieczeń hydraulicznych

Hydrauliczne zabezpieczenia korpusów typu non-stop stają się coraz popularniejsze w maszynach rolniczych. Blisko 80% pługów sprzedawanych na polskim rynku przez firmę Gregoire-Besson jest wyposażonych w to rozwiązanie, a z nich aż 98% to pługi z zabezpieczeniem hydraulicznym.

Zalety:

• Niższa masa własna: W porównaniu do zabezpieczeń mechanicznych non-stop, zabezpieczenia hydrauliczne mogą być lżejsze nawet o 28 kg na każdy korpus.
• Prosta regulacja siły wyzwalania: Regulacja polega jedynie na otwarciu zaworu przy manometrze pługa, wysłaniu oleju do obiegu i zamknięciu zaworu w odpowiednim momencie. Cała regulacja odbywa się dla wszystkich korpusów jednocześnie, a ciśnienie jest równe dla wszystkich zamontowanych zabezpieczeń. W pługach Gregoire-Besson regulacja ciśnienia w układzie pozwala na wybór siły wyzwalającej na korpus bezstopniowo w granicach od 600 do 1300 kg.
• Odporność na uszkodzenia: W porównaniu do zabezpieczeń mechanicznych z wiązką piór czy sprężyną, zabezpieczenia hydrauliczne mają mniej elementów narażonych na zużycie czy pęknięcia. Ewentualne uszczelnienie układu hydraulicznego z biegiem czasu okaże się tańsze niż wymiana elementów mechanicznych.
• Skuteczność w trudnych warunkach: Zabezpieczenie hydrauliczne, dzięki rosnącej sile działającej na dłuto, wychyla się nieco wolniej, co sprawdza się lepiej na glebach ciężkich. Porusza się niżej nad przeszkodą i szybciej wraca do optymalnego położenia. Na skrajnie suchych glebach korpusy z zabezpieczeniem hydraulicznym nie wychodzą z ziemi, co jest kluczowe dla efektywnej orki.
• Elastyczność: Akumulator pozwala na pełne wychylenie 2 korpusów jednocześnie. Jeśli to zbyt mało, producenci oferują większe wersje akumulatorów, np. o pojemności 6 litrów, które pozwalają na jednoczesne wychylenie nawet 3 korpusów.

Wady:

• Wyższa cena zakupu: Cena pługa z zabezpieczeniem non-stop hydraulicznym jest wyższa o około 650 zł netto za korpus w porównaniu do maszyn z zabezpieczeniem non-stop mechanicznym.
• Wzrost ciśnienia w układzie przy wyzwoleniu: W przypadku pługów 4-skibowych, układ współpracuje jedynie z jednym akumulatorem gazowo-hydraulicznym. Wyzwolenie zabezpieczenia w jednym z korpusów powoduje wzrost ciśnienia w całym układzie, co przekłada się na wzrost siły wyzwolenia pozostałych korpusów. Niemniej jednak, wzrost ciśnienia nie powoduje drastycznych zmian siły wyzwolenia, a akumulator pozwala na pełne wychylenie 2 korpusów jednocześnie.
• Skomplikowana konstrukcja: Jest to bardziej skomplikowana konstrukcja, wymagająca większych nakładów konserwacyjnych.

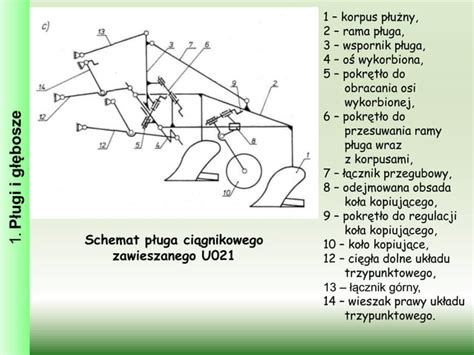

Ustawienie pługa obrotowego dla optymalnych wyników

Pług obrotowy nieco inaczej ustawia się niż pług klasyczny, jako że maszyny te różnią się od siebie budową. Aby pług służył właściwie, konieczne jest prawidłowe ustawienie. Optymalne ustawienie pługa obrotowego ma kluczowe znaczenie dla jakości orki, efektywności pracy i trwałości maszyny. Poniżej przedstawiono etapy i najważniejsze aspekty regulacji.

Etapy ustawiania pługa obrotowego

1. Dostosowanie pługa do ciągnika: Należy skupić się na odpowiednim rozstawie kół pomiędzy tylną a przednią osią traktora. Odległość między kołami powinna być co najmniej trzykrotnie większa niż szerokość cięcia pojedynczego korpusu pługa (np. dla 35 cm rozstawu, odległość między kołami powinna wynosić minimum 105 cm; dla 50 cm - co najmniej 150 cm).
2. Ciśnienie w oponach: Należy utrzymywać jednakowe ciśnienie po obu stronach ciągnika. Przed rozpoczęciem robót warto je trochę obniżyć, aby ogumienie w większym stopniu przylegało do podłoża, co wiąże się z mniejszym naciskiem jednostkowym na glebę i lepszą trakcją.
3. Ustawienie wieszaków tylnego TUZ: Odległość końcówek ramion TUZ od gruntu na płaskim podłożu powinna być jednakowa. Ważne jest zmierzenie rozstawu pomiędzy punktami zawieszenia wieszaków a hakami na ramionach TUZ-a. Należy również poluzować cięgła dolne ramion TUZ, umożliwiając maszynie swobodny ruch w kierunku „lewo-prawo” do kilku lub kilkunastu centymetrów, aby nie doszło do zbyt mocnego przesuwania się pługa podczas obrotu.
4. Swobodny ruch pionowy: Pług powinien swobodnie poruszać się także pionowo. Łącznik centralny powinien być zamontowany przy użyciu sworznia w podłużnym otworze wieżyczki pługa.
5. Regulacja głębokości orki: Najpierw reguluje się głębokość z wykorzystaniem koła kopiującego (dla tylnej części urządzenia), a następnie przy zastosowaniu potencjometru (dla ciągników z EHR) lub dźwigni sterującej TUZ-em. Celem jest ustawienie ramy pługa równolegle do podłoża. W nowszych pługach obracalnych stosuje się regulację siłową, która wyklucza kółko kopiujące, chyba że podnośnik jest ustawiony na dociążenie (regulację ciśnieniową).
6. Regulacja kąta natarcia: Należy wyregulować kąt między powierzchnią pola a słupicami tak, aby tworzył on kąt prosty. W pługach obracalnych regulację tę przeprowadza się na „obrotnicy”, ograniczając zakres obrotu.
7. Ustawienie szerokości pracy pierwszego korpusu: Zależnie od pługa, można wybrać regulację hydrauliczną lub mechaniczną. Powszechnie uważa się, że odległość pomiędzy wewnętrzną częścią koła a płozą pierwszego korpusu powinna odpowiadać szerokości pracy innych korpusów. Ta regulacja dostosowuje pług do rozstawu tylnych kół ciągnika. W starszych pługach zagonowych ramowych zawieszanych, w stojaku jest oś wykorbiona, która reguluje pierwszą skibę i punkt pociągowy.
8. Regulacja głębokości pracy przedpłużków: Głębokość tę należy ustawić w taki sposób, aby przedpłużek pracował na odpowiedniej głębokości, nieprzekraczającej 1/3 głębokości orki pługiem obrotowym. W przypadku kroju tarczowego pługa, powierzchnia tarczy powinna być umieszczona w płaszczyźnie oddalonej o 1-1,5 cm od krawędzi piersi odkładnicy, a oś kroju około 3-4 cm nad powierzchnią pola.

Regulacja szerokości roboczej

Wydajność procesu bronowania oraz poziom zużycia paliwa traktora znacząco zależą od szerokości roboczej pługa. Pługi obrotowe 3-skibowe i 4-skibowe umożliwiają łatwe dostosowanie tej szerokości poprzez przesunięcie pozycji śruby regulacyjnej, która determinuje zakres pracy każdej skiby. Szerokość robocza pługa może być elastycznie dostosowywana do mocy i charakterystyki traktora.

Czterostopniowa skala stopniowej regulacji szerokości pracy każdego korpusu w zakresie 35, 40, 45, 50 cm otwiera ogromne możliwości dostosowania. Rozwiązanie to pozwala na zmniejszenie szerokości w przypadku zmieniających się warunków glebowych. Pługi obrotowe vario oferują płynną regulację szerokości roboczej, zazwyczaj w zakresie od 30 do 50 cm. Zmiana tej szerokości nie zmienia kąta natarcia lemiesza, co jest związane z zasadą czworoboku przegubowego.

Możliwa jest również zmiana szerokości orki poprzez odejmowanie i dokładanie korpusów. W takim przypadku belka musi mieć budowę kołnierzową, czyli teleskopową, aby po odjęciu od tyłu korpusu nie wystawała „pusta” belka.

Testowanie i konserwacja

1. Test na polu: Wykonanie próbnego orania na małym obszarze umożliwia dokładną ocenę ustawień i ewentualne dokonanie potrzebnych korekt. Warto śledzić, w jaki sposób pług zachowuje się w różnych warunkach glebowych, oceniając równomierne odwrócenie gleby, jednolitą głębokość orki dla wszystkich korpusów oraz równą powierzchnię pola po ukończeniu prac.
2. Czyszczenie i ocena wizualna: Po zakończeniu orki należy precyzyjnie pozbyć się zabrudzeń z całego pługa oraz ocenić go wizualnie, aby zidentyfikować ewentualne uszkodzenia mechaniczne.

Trwałość i efektywność pługa obrotowego zależą przede wszystkim od jakości jego wykonania. Modele z hartowanej stali, z precyzyjnie dopasowanymi elementami roboczymi, sprawdzają się znacznie lepiej - zwłaszcza w trudnych warunkach. Nawet najlepszy pług wymaga regularnej pielęgnacji: smarowanie, kontrola stanu lemieszy, wymiana zużytych elementów - to wszystko ma znaczenie. Dostępność części zamiennych jest również kluczowa dla długoterminowej eksploatacji.

Wybór odpowiedniego pługa obrotowego

Wybór odpowiedniego pługa obrotowego to nie tylko kwestia techniczna - to decyzja, która może znacząco wpłynąć na efektywność pracy w polu. Należy zastanowić się nie tylko nad aktualnymi potrzebami, ale również uwzględnić przyszły rozwój gospodarstwa.

Kluczowe czynniki wyboru

• Rozmiar gospodarstwa: Jeśli prowadzisz niewielkie gospodarstwo (poniżej 10 hektarów), w zupełności wystarczy pług dwuskibowy. Przy trudniejszych warunkach oraz większej powierzchni pola warto zainteresować się urządzeniami trzy- i czteroskibowymi. Dla dużych gospodarstw, gdzie dominuje twarda, zwięzła gleba, pług pięcioskibowy lub większy to niezbędne narzędzie.
• Rodzaj gleby: Rodzaj gleby w gospodarstwie ma bezpośredni wpływ na wybór odpowiedniego pługa obrotowego. Różnorodność modeli to nie tylko komfort wyboru, ale też szansa na idealne dopasowanie do możliwości technicznych gospodarstwa oraz dostępnego budżetu.
• Moc silnika i układ hydrauliki ciągnika: Ważne jest przede wszystkim to, aby silnik miał odpowiednią moc. Niewłaściwie dobrany pług, zbyt ciężki lub niekompatybilny, może prowadzić do przeciążenia, zwiększonego zużycia paliwa, a nawet awarii sprzętu. Przed podjęciem decyzji zakupowej, warto dokładnie przeanalizować specyfikację techniczną ciągnika.
• Trwałość elementów roboczych i dostępność części zamiennych: Przy zakupie pługa obrotowego warto zwrócić uwagę nie tylko na parametry techniczne, ale również na trwałość elementów roboczych oraz dostępność części zamiennych. To właśnie te czynniki decydują o tym, jak długo i bezproblemowo będzie można korzystać z maszyny.

Lemiesze i dłuta

Odpowiednio dobrana stal, z której wykonane są lemiesze, pozwala na absorpcję naprężeń powstających podczas pracy. Ta cecha, połączona z odpowiednią odpornością na zużycie, sprawia, że lemiesze doskonale spełniają swoją rolę. Na lemieszach zamontowane są dwustronne dłuta. Przechodzą one specjalne obróbki cieplne, które przedłużają ich żywotność. Gdy jedna krawędź jest zużyta, dłuto można odwrócić o 180°, a gdy obie krawędzie są zużyte, można je wymienić na nowe - równie skuteczne i niedrogie narzędzie firmy Agro-masz. Dłuta skutecznie poprawiają jakość pracy w różnych warunkach bronowania.
