Pług obrotowy z zabezpieczeniem śrubowym: Konstrukcja, funkcje i regulacje

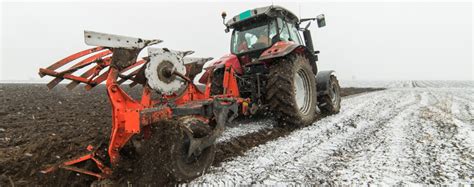

Pługi obrotowe stanowią kluczowe narzędzia w nowoczesnym rolnictwie, umożliwiając efektywną i szybką orkę bez zbędnych przestojów. Ich konstrukcja koncentruje się na niezawodności i prostocie obsługi, łącząc wysoką wytrzymałość z niską masą. Seria pługów obrotowych, takich jak modele PO, jest projektowana z myślą o ograniczeniu kosztów produkcji, oferując solidne i wydajne maszyny.

Konstrukcja i wytrzymałość

Kluczowym elementem pługów obrotowych jest ich solidna konstrukcja, która musi sprostać wymagającym warunkom pracy w polu. Zastosowanie wysokiej jakości stali, w tym stali o podwyższonych parametrach i ulepszonej termicznie, pozwala na uzyskanie bardzo wytrzymałej konstrukcji przy zachowaniu niskiej masy całkowitej maszyny w swojej klasie. Przykładowo, rama pługa może być wykonana z profilu 140x140 mm. Odpowiedni prześwit pod ramą, wynoszący 76 cm, oraz regulowany rozstaw korpusów (np. 85 cm lub 100 cm), gwarantują skuteczne przykrycie nawet znacznej ilości resztek pożniwnych i poplonów, co jest istotne dla jakości orki.

Wyposażenie podstawowe i robocze

Elementy robocze pługów obrotowych są zazwyczaj wykonane ze stali borowej, hartowanej, co zapewnia ich długą żywotność i odporność na ścieranie. Do podstawowego wyposażenia należą:

• Obrotnica spawana lub odlewana.
• Odkładnice pełne, ażurowe lub XL.
• Standardowe lemiesze 18″ z dłutami.
• Regulowana szerokość skiby: 35, 40, 45, 50 cm.
• Regulowana belka zaczepowa.
• Siłownik liniowania (dla wersji z rozstawem korpusów 100 cm).

AGRO-MASZ wykorzystuje w produkcji zaawansowane technologie obróbki stali, co przekłada się na optymalną wytrzymałość podzespołów roboczych. Lemiesze, wykonane z odpowiednio dobranych stali, absorbują naprężenia i charakteryzują się wysoką odpornością na ścieranie. Na lemieszach osadzone są dwustronne dłuta, poddawane specjalnej obróbce cieplnej w celu wydłużenia ich żywotności. Po wytarciu jednej strony dłuta, można je obrócić o 180°, a po całkowitym zużyciu wymienić na nowe.

Głowica z belką zaczepową

Nowoczesna konstrukcja głowicy pługów obrotowych jest projektowana tak, aby sprostać trudnym warunkom i współpracować z nowymi typami ciągników. Bezobsługowa praca przez lata jest możliwa dzięki trzpieniowi obrotu o zwiększonej średnicy, wykonanemu w opatentowanej technologii i osadzonemu na układzie bliźniaczych łożysk igłowych. Za płynny obrót pługa odpowiada siłownik obrotu umiejscowiony za wieżyczką. Dzięki lekkiej konstrukcji i optymalnemu przeniesieniu środka ciężkości, obrót jest wykonywany szybko, bez zaburzania stabilności zestawu. Belka zaczepowa jest dostępna w II lub III kategorii, z możliwością zablokowania w jednej z czterech pozycji dla optymalnego przeniesienia środka ciężkości pługa w kierunku ciągnika.

Zabezpieczenie śrubowe przed kamieniami

Na polach niezakamienionych lub zakamienionych nieznacznie, najskuteczniejszym i ekonomicznym rozwiązaniem jest zabezpieczenie korpusów przed uszkodzeniem śrubami zrywalnymi. Śruba, umieszczona w położeniu poprzecznym, blokuje pozycję korpusu między dwiema blachami kieszeni. Śruba zostaje ścięta, gdy siła nacisku działająca na lemiesz przekroczy określoną wartość, np. 2700 kg. Przełożenie śruby przez dwie płyty kieszeni niweluje niepożądany efekt deformacji otworów i zapobiega zakleszczeniu się śruby w otworze konstrukcyjnym korpusu, co sprawia, że wymiana śruby jest niekłopotliwa.

Regulacje pługa obrotowego

Prawidłowe ustawienie pługa jest kluczowe dla efektywnej i równomiernej orki. Współczesne pługi obrotowe oferują szereg regulacji, które pozwalają dostosować maszynę do warunków glebowych, mocy ciągnika i wymagań agrotechnicznych.

Regulacja szerokości orki (szerokości roboczej skiby)

Wydajność orki i poziom spalania ciągnika w dużej mierze zależą od szerokości roboczej pługa. Szerokość orki można regulować w prosty sposób, zmieniając położenie śruby regulacyjnej, która określa szerokość pracy każdej skiby. Czterostopniowa skala skokowej regulacji szerokości pracy każdego korpusu, o wartościach np. 35, 40, 45, 50 cm, daje duże możliwości. Zmniejszenie szerokości może być wymuszone zmiennymi warunkami glebowymi, natomiast zwiększenie szerokości do maksimum jest korzystne przy płytkiej orce. Co istotne, zmiana tej szerokości w nowoczesnych pługach nie zmienia kąta natarcia lemiesza, co jest efektem zasady czworoboku przegubowego.

Regulacja szerokości pierwszej skiby i liniowania

Regulacja liniowania oraz szerokości pierwszej skiby jest kluczowa dla optymalnego punktu ciągu i wyrównanej orki. W prostych układach, regulacja ta odbywa się za pomocą śrub rzymskich. W zaawansowanych rozwiązaniach, można wybrać pług z hydrauliczną regulacją liniowania, gdzie siłownik jest wyposażony w sekwencyjny zawór, który wspiera proces obrotu, zwężając maszynę i przenosząc skopiowane ustawienie pracy pługa z lewych na prawe korpusy i odwrotnie. Szerokość pierwszej skiby dostosowuje się często do rozstawu tylnych kół ciągnika, zapewniając, że pierwszy korpus nieco nadkłada, aby wyrównać powierzchnię z poprzednim przejazdem.

Równomierna orka - regulacja poprzeczna

Kąt nachylenia pługa ustawia się odrębnie dla każdej strony. Gwarantem równomiernej pracy lewych i prawych korpusów jest prosty układ śrub umiejscowionych przy głowicy maszyny. Ustaloną pozycję (kąt) pracy korpusów lewych i prawych blokuje się przez zabezpieczenie uchwytów zawiasowych. Ta regulacja zapewnia równomierne zagłębianie się i odkładanie skib po obu stronach.

Regulacja głębokości orki

Głębokość orki w nowoczesnych pługach obracalnych jest często ustawiana za pomocą koła kopiującego lub regulacji siłowej/pozycyjnej w przypadku pługów zawieszanych. Koło kopiujące, mocowane za ostatnim korpusem, stabilizuje pracę maszyny i pewnie utrzymuje zadaną głębokość roboczą, ograniczaną na skali regulacji za pomocą kostek stalowych. W przypadku pługów z regulacją siłową (hydrauliczną), kółko kopiujące może pełnić rolę transportową lub wspomagać pracę, gdy podnośnik ciągnika jest ustawiony na dociążanie (regulację ciśnieniową), aby nie unosił pługa od ziemi.

Charakterystyka orki i korpusy

Pługi obrotowe są konstruowane do głębokiej orki od 15 do 35 cm dla szerokości roboczych w zakresie 35-50 cm na każdą skibę. Korpusy sprawdzają się nawet przy prędkościach dochodzących do 10 km/h, dając efekt wyrównanych krawędzi bruzd przy pełnym odwróceniu każdej skiby, nawet przy dużej ilości resztek organicznych. Duża w tym zasługa cylindryczno-śrubowych odkładni, które stawiają niewielkie opory, wydatnie wpływając na zmniejszenie zużycia paliwa. Korpusy znakomicie sprawdzają się również przy kruszeniu większych brył gleby. Standardowo montowane na każdym korpusie listwy ścinające skutecznie działają na glebach z dużą ilością resztek pożniwnych, nie zmniejszając prześwitu między korpusami i tym samym nie powodując ryzyka zapychania się maszyny. Prosta regulacja śrubowa odkładni oraz kąta natarcia całego korpusu pozwala na optymalizację pracy pod kątem niskiego zużycia paliwa.

Bezpieczne prowadzenie i transport

Wszystkie pługi obrotowe są wyposażone w koło kopiująco-transportowe mocowane za ostatnim korpusem. Pług, położony w pozycji półobrotu, prowadzony po drodze opiera się pewnie na kole, co pozwala na bezpieczne prowadzenie maszyny przy dopuszczalnych prędkościach transportowych. Głowica pługa posiada ergonomiczne zabezpieczenie transportowe, gwarantujące stabilne wodzenie pługa za ciągnikiem. Mocne gumowe koło stabilizuje pracę maszyny i pewnie utrzymuje zadaną głębokość roboczą.

Przykładowe modele i opcje wyposażenia

Pługi serii PO są dostępne w wersjach 3, 4 i 5-skibowych, stanowiąc optymalną ofertę dla gospodarstw małych i średnich. Przykładowo, pług obrotowy U061 to urządzenie 4-skibowe z wbudowanym zabezpieczeniem śrubowym. Waży 1500 kg i wymaga 120 KM mocy ciągnika. Jest wyposażony w odkładnicę typu H4S helikoidalną (950 mm na 350 mm), 2 złącza hydrauliczne, regulowaną szerokość orki i stalową ramę. Parametry koła głębokości orki wynoszą 10.0/80-12,5 10PR. Belki pługa i średnica śruby obrotu wynoszą 120 mm, a korpusy są rozstawione co 950 mm. Standardowe lemiesze mają wymiary 170 mm na 585 mm, a dłuta 310 mm na 70 mm.

Wersja 5-skibowa pługa obrotowego waży 1700 kg i potrzebuje 150 KM. Posiada odkładnicę typu H4S helikoidalną w rozmiarze 950 mm na 350 mm, 2 złącza hydrauliczne, regulowaną szerokość orki i stalową ramę. Belki pługa oraz średnica śruby obrotu wynoszą 120 mm, a korpusy są rozstawione co 950 mm. W standardzie zamontowano siłownik poziomujący pozycję pługa w trakcie pracy.

Pługi mogą być wzbogacone o szereg dodatkowych elementów wyposażenia opcjonalnego:

• Krój
• Listwy przedłużające
• Noże tnące
• Ramię wału doprawiającego
• Korpusy przedpłużne
• Wzmocnione dłuto, lemiesz i odkładnica typu C5 cylindryczna
• Koło wielofunkcyjne (np. w rozmiarze 320/60-12)
• Siłownik poziomujący (opcjonalny dla niektórych modeli)
