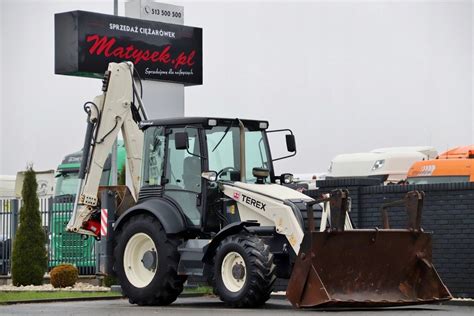

Układ hamulcowy w każdej maszynie budowlanej, w tym w koparko-ładowarce Terex 860 SX, jest kluczowy dla bezpieczeństwa i efektywności pracy. Niewłaściwy dobór lub mieszanie płynów eksploatacyjnych może prowadzić do poważnych awarii i kosztownych napraw. Poniżej przedstawiamy szczegółową analizę problemów wynikających z użycia nieodpowiedniego płynu hamulcowego, opartą na doświadczeniach użytkownika.
Znaczenie właściwego płynu hamulcowego
Dla prawidłowego funkcjonowania układu hamulcowego w koparko-ładowarce Terex 860 SX niezwykle ważne jest stosowanie płynu zgodnego ze specyfikacją producenta. W instrukcji TEREX-a wyraźnie wskazano na potrzebę stosowania specjalnego oleju do hamulców (o zielonym kolorze) lub oleju do skrzyń biegów typu ATF. Niewłaściwy płyn, nawet w niewielkiej ilości, może doprowadzić do degradacji uszczelnień i komponentów układu, co skutkuje utratą skuteczności hamowania.
Początek problemu: Niewłaściwy płyn w układzie
Użycie nieodpowiedniego płynu
Problem z układem hamulcowym w koparko-ładowarce Terex 860 SX pojawił się, gdy do zbiorniczka cieczy hamulcowej omyłkowo dolano około 100 ml płynu hamulcowego, który nie był zgodny z zaleceniami producenta. Zgodnie z instrukcją obsługi, wymagany jest specjalny olej do hamulców (koloru zielonego) lub olej do skrzyń biegów ATF. To istotna różnica, ponieważ klasyczne płyny hamulcowe DOT bazują na glikolu, a oleje mineralne lub syntetyczne ATF mają inne właściwości i skład chemiczny, co może prowadzić do niepożądanych reakcji z uszczelnieniami.
Pierwsze objawy awarii
Po kilku dniach od dolania niewłaściwego płynu, koparko-ładowarka całkowicie straciła hamulce. Jest to typowy objaw degradacji uszczelnień i puchnięcia gumowych elementów pod wpływem niezgodnego chemicznie płynu. Elementy te, tracąc swoje właściwości, przestają prawidłowo spełniać funkcje uszczelniające i pompujące.
Proces naprawy i powrót usterek
Wymiana płynu i częściowy powrót sprawności
W ramach pierwszych działań naprawczych, układ został przelany, a ciecz hamulcowa wymieniona na właściwą. Po tej operacji hamulec częściowo wrócił, jednak pojawił się nowy problem: przy kilkusekundowym naciśnięciu pedał hamulca opadał na podłogę. Sugerowało to dalsze problemy w układzie, prawdopodobnie związane z uszkodzeniami mechanicznymi lub nieszczelnościami, które nie zostały wyeliminowane samą wymianą płynu.
Diagnoza i regeneracja pompki
W obliczu utrzymującego się problemu, pierwotna diagnoza wskazała na pompkę hamulcową jako potencjalną przyczynę usterki. Ze względu na wysoki koszt zakupu oryginalnej pompki, podjęto decyzję o jej regeneracji.
Diagnostyka po regeneracji i szczegółowe obserwacje
Problem z odpowietrzaniem i opadającym pedałem
Po tygodniu pompka wróciła z regeneracji i została zamontowana. Przeprowadzono odpowietrzenie układu, podobnie jak w samochodzie, używając odpowietrzników umieszczonych na górze mostu napędowego. Niestety, pomimo tych działań, pedał hamulca nadal opadał, co wskazywało na utrzymujący się problem.
Asymetryczna praca pedałów hamulca
Szczegółowe testy wykazały znaczną różnicę w działaniu poszczególnych pedałów:
- Prawy pedał, po trzech cyklach odpowietrzania, twardniał i nie opadał. Koło hamowało doskonale, co sugerowało prawidłową pracę tej części układu.
- Lewy pedał, mimo kilkunastokrotnego odpowietrzania, opadał dość szybko. Dodatkowo, podczas usuwania powietrza z układu, przepływ płynu był bardzo słaby, niemalże zerowy.
Test zamiany węży i wzajemny wpływ pedałów
W celu dalszej diagnostyki, zamieniono węże od prawego i lewego pedału, podłączając je do innych kół. Wyniki były jednoznaczne: prawy pedał nadal doskonale hamował, podczas gdy lewy od razu opadał. To kluczowa obserwacja, wskazująca, że problem leży w samej pompce, a nie w poszczególnych obwodach hamulcowych kół. Co więcej, jeśli zahamowano sprawnym pedałem i jednocześnie dotknięto tego, który opadał, oba pedały natychmiast opadały razem, co sugeruje wzajemny wpływ i potencjalne wewnętrzne nieszczelności w pompce.
Jak działają hamulce hydrauliczne w samochodach i pojazdach lekkich - animacja 3D
Analiza budowy pompki hamulcowej i hipotezy
Budowa podwójnej pompki i rola zaworków zwrotnych

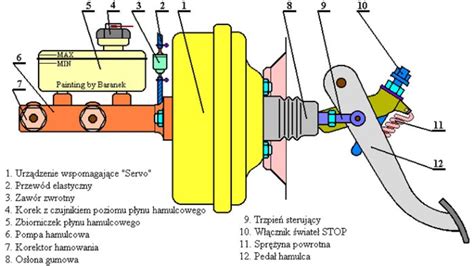

Pompka hamulcowa w Terex 860 SX składa się z dwóch osobnych pomp, połączonych od dołu metalowym przewodem. W tym miejscu znajdują się zaworki zwrotne, które po wykręceniu wyglądają na sprawne. Ich zadaniem jest utrzymanie ciśnienia w układzie i zapobieganie cofaniu się płynu.
Obserwacje dotyczące tłoczka i zaworka
Zauważono, że po wykręceniu zaworków, w sprawnej części pompy hamulcowej, w miejscu gdzie tłoczek pompki dochodzi do miejsca zaworka, pojawia się w nim wyraźna dziurka. Ta obserwacja, w połączeniu z pozostałymi objawami, prowadzi do hipotezy, że problem może wynikać z nieodpowiedniego złożenia tłoczka w pompce podczas regeneracji. Nawet minimalna niezgodność w montażu lub uszkodzenie powierzchni tłoczka/cylindra może prowadzić do wewnętrznych nieszczelności, objawiających się opadającym pedałem i trudnościami z odpowietrzaniem.
Potencjalna przyczyna: Niewłaściwy montaż tłoczka
Niewłaściwe złożenie tłoczka w pompce, uszkodzenie jego uszczelnień lub nieprawidłowe osadzenie zaworków zwrotnych mogło doprowadzić do tego, że jedna z sekcji pompki nie jest w stanie wytworzyć i utrzymać odpowiedniego ciśnienia. To tłumaczyłoby asymetryczne zachowanie pedałów oraz fakt, że lewy pedał "słabo sika" podczas odpowietrzania.
