Wózki widłowe – kompleksowy przewodnik

Wózek widłowy, często nazywany również wózkiem jezdniowym podnośnikowym, to specjalistyczny pojazd z napędem silnikowym, służący do transportu materiałów o masie nawet do kilkudziesięciu ton. Urządzenia te są nieocenionym narzędziem w wielu branżach, wspierając prace w logistyce, budownictwie, przemyśle produkcyjnym, przetwórczym, rolnictwie, a nawet na lotniskach.

Wózki widłowe są najczęściej wykorzystywane w magazynach, fabrykach oraz wszędzie tam, gdzie wymagany jest ciągły załadunek i rozładunek towarów. Ich wszechstronność sprawia, że stanowią niezbędny element wyposażenia każdego dobrze zorganizowanego przedsiębiorstwa.

Budowa i elementy wózka widłowego

Każdy wózek widłowy składa się z kilku kluczowych elementów, które zapewniają jego prawidłowe funkcjonowanie i bezpieczeństwo pracy. Do podstawowych części należą:

• Układ podnoszenia wyposażony w maszt, który może mieć nawet kilkanaście metrów wysokości.
• Widły, umożliwiające podnoszenie i przewożenie palet z towarem.
• Płyta czołowa (karetka) - czołowa płyta pojazdu zamontowana do masztu, do której przymocowane są widły.
• Kabina operatora, przeznaczona do operowania pojazdem. Znajdują się w niej elementy takie, jak: kierownica, dźwignie oraz pedały, które umożliwiają sterowanie całym pojazdem.
• Rama bezpieczeństwa, chroniąca operatora.
• Układ sterowania, wyróżniający się zamieszczoną przy kierownicy i pedałach dźwignią.

Wózki mogą być również doposażone w wymienny osprzęt, taki jak: chwytaki, przesuw boczny, uchwyty, obrotnicę, łyżki, pługi, co zwiększa ich funkcjonalność i pozwala na wykonywanie bardziej zaawansowanych prac transportowych, dostosowanych do konkretnych czynności.

Rodzaje wózków widłowych

Obecnie na rynku dostępnych jest wiele rodzajów wózków widłowych, które można podzielić ze względu na napęd oraz budowę i przeznaczenie:

Podział ze względu na napęd:

• Wózki elektryczne - charakteryzują się cichą pracą i brakiem emisji spalin, idealne do pracy w zamkniętych pomieszczeniach.
• Wózki spalinowe - zasilane gazem (LPG, CNG) lub olejem napędowym (diesel), dedykowane przede wszystkim do użytku zewnętrznego oraz w magazynach półotwartych.
• Wózki ręczne - proste konstrukcje, często wykorzystywane do sporadycznego transportu na krótkich dystansach.

Podział ze względu na budowę i zastosowanie:

• Wózki systemowe - używane na magazynach, cechuje je niewielki ciężar i zwrotność. Charakteryzują się tym, że operator jest podnoszony wraz z ładunkiem, co pozwala na precyzję, zwłaszcza podczas pracy w magazynie z wysokimi regałami.
• Wózki podnośnikowe - stosowane do przewożenia ładunków o większej masie. Do grupy wózków unoszących zalicza się pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
• Wózki naładowne (platformowe) - pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych nie związanych z samym wózkiem.
• Wózki ciągnikowe i pchające - przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
• Wózki z bocznym mechanizmem podnoszenia - to wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka, odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach.
• Wózki przeciwwybuchowe - stworzone do transportu niebezpiecznych materiałów.
• Wózki wysokiego składowania - mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach.
• Wózki bramowe - ich rama ma kształt bramy i obejmuje transportowany towar.

Wózki widłowe spalinowe

Wózki widłowe spalinowe to sprawdzona konstrukcja dedykowana przede wszystkim do użytku zewnętrznego i w wymagających aplikacjach. Są powszechnie wykorzystywane w transporcie wewnętrznym, najczęściej zasilane gazem lub olejem napędowym.

Zasilanie gazem (LPG/CNG)

Wózki widłowe spalinowe zasilane gazem LPG są popularnym wyborem w branży budowlanej, logistycznej, produkcyjnej i przetwórczej. Cenione są szczególnie za uniwersalność, konstrukcję odporną na warunki atmosferyczne i relatywnie niską cenę. Tego typu maszyny pracują zazwyczaj w magazynach półotwartych i otwartych.

Do spalinowych wózków widłowych można używać gazu LPG lub CNG. Większość urządzeń na polskim rynku posiada instalację dostosowaną do LPG, ale gaz CNG jest tańszy. Wózek spalinowy na gaz CNG wymaga zmodyfikowanej instalacji gazowej, a do eksploatacji potrzebna jest stacja ładowania.

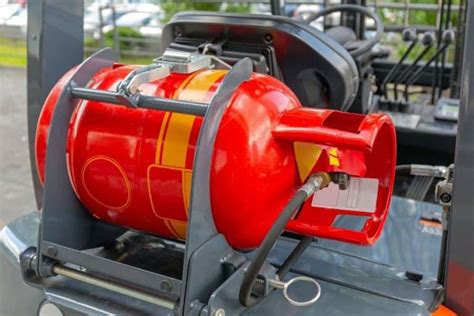

Gaz LPG zmagazynowany w butli do wózka widłowego to mieszanina propanu i butanu. Standardowa butla LPG waży 11 kg i jest oznaczona piktogramem wskazującym jej przeznaczenie. Na pierwszy rzut oka butle używane w gospodarstwie domowym oraz te wykorzystywane do zasilania wózków są identyczne, jednak butla do wózków ma wbudowany syfon, skierowany w dół, przez co propan-butan może być pobierany w fazie ciekłej. Ciśnienie atmosferyczne w butlach do wózka jest dwukrotnie większe niż w butli domowej.

Spalanie wózków gazowych

Nie da się jednoznacznie stwierdzić, ile pali wózek widłowy na gaz. Ilość spalanego gazu jest ściśle uzależniona od charakterystyki pracy i specyfikacji samego urządzenia. Najlepszym wyznacznikiem, czy wózek pali dużo, jest przebyty dystans. Poza przejechanym dystansem, spalanie jest też zależne od rozmiarów wózka, jego rodzaju, udźwigu i umiejętności operatora.

Wózki spalinowe o udźwigu wynoszącym 1,5 - 3 ton spalają około 1,5 - 3 litrów na godzinę. Warto zaznaczyć, że wózek spalinowy napędzany olejem napędowym spala mniej więcej tyle samo co wózek gazowy, jedynie źródło zasilania się zmienia.

Zasilanie dieslem

Spalinowy wózek widłowy z napędem diesla jest często wybierany przez małe i średnie przedsiębiorstwa. Na jego korzyść przemawia trwałość, odporność na zróżnicowane warunki pogodowe i duży udźwig. Tego typu maszyny używane są w magazynach półotwartych i na otwartej przestrzeni. Atrakcyjność wózków spalinowych z silnikiem wysokoprężnym potęguje ich relatywnie niska cena oraz bogata oferta na rynku wtórnym.

Spalanie wózków diesla

Ilość spalanego paliwa w wózku widłowym z silnikiem diesla jest uzależniona przede wszystkim od sposobu eksploatacji wózka. Przemieszczanie się wózkiem ma większy wpływ na spalanie niż wykorzystanie masztu. Wózki używane na niewielkiej przestrzeni spalają znacznie mniej, niż te które codziennie przebywają długie dystanse. Najprościej oszacować spalanie na podstawie udźwigu - wózki o udźwigu 1,5 - 3 t, spalają 1,5 - 3 litry na godzinę.

Normy BHP i emisja spalin

Według przepisów BHP, używanie w pomieszczeniach pracy wózków widłowych emitujących określony poziom spalin jest niezgodne z prawem. W zakładach produkcyjnych i magazynach można używać wózka spalinowego, o ile nie przekracza on dopuszczalnego natężenia toksyn i emitowanego hałasu. Warto zwrócić uwagę, czy kupowany wózek ma zainstalowany katalizator ograniczający emisję spalin. W zamkniętych obiektach częściej stosuje się urządzenia specjalistyczne, takie jak elektryczne wózki wysokiego składowania czy też akumulatorowe wózki paletowe.

Konserwacja i bezpieczeństwo eksploatacji

Wózki widłowe są nieocenionym narzędziem w wielu branżach, ale aby działały niezawodnie, wymagają odpowiedniej konserwacji. Jednym z podstawowych aspektów utrzymania wózków widłowych w dobrym stanie technicznym jest regularne sprawdzanie poziomu płynów eksploatacyjnych.

Płyny eksploatacyjne

Regularne kontrolowanie stanu płynów eksploatacyjnych, takich jak płyn hydrauliczny, olej silnikowy, płyn hamulcowy czy płyn do spryskiwaczy, pozwala na wczesne wykrycie problemów, które mogą prowadzić do awarii wózka. Niedobór któregoś z płynów lub ich zanieczyszczenie może wpłynąć na pogorszenie wydajności, a w najgorszym przypadku - na uszkodzenie wózka. Egzamin wózek widłowy - odc. Sprawdzanie stanu płynów eksploatacyjnych w wózkach widłowych to obowiązek każdego operatora.

W zależności od rodzaju wózka widłowego, potrzeba różnych płynów eksploatacyjnych. Wózki elektryczne i spalinowe różnią się pod względem konstrukcji, a co za tym idzie - również w zakresie wymaganych płynów.

Zabezpieczenia wózków widłowych

Przed rozpoczęciem pracy operator musi dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek. W wózkach widłowych znajduje się wiele elementów zabezpieczenia, jednymi z nich są zabezpieczenia układu hydraulicznego, takie jak zawór bezpieczeństwa czy też zawory dławiące na cylindrach.

Zawór przelewowy zabezpiecza układ przed nadmiernym ciśnieniem, odprowadzając nadmiar płynu hydraulicznego do zbiornika wyrównawczego. Zawór dławiący służy do ograniczenia przepływu strumienia cieczy w układzie hydraulicznym.

Każdy wózek widłowy posiada wiele układów, a w każdym z nich istnieją specyficzne zabezpieczenia, które należy rozpoznawać, ponieważ od nich w dużej mierze zależy jakość pracy, a także bezpieczeństwo operatora.

Obowiązkowe wyposażenie wózka widłowego to tabliczka znamionowa z parametrami, a także diagram udźwigu, który informuje o maksymalnej dopuszczalnej masie ładunku.

Obowiązki operatora

Operator wózka widłowego musi mieć świadomość, że jego praca generuje potencjalne zagrożenie dla zdrowia i życia pozostałych pracowników, a jednym z kluczowych parametrów jest tu stan techniczny wózka. Stojąc w obliczu inwestycji w wózek spalinowy, należy przede wszystkim właściwie przygotować do pracy personel, który daną maszynę będzie obsługiwał - jest to pierwsza i najważniejsza zasada determinująca bezpieczną eksploatację urządzenia!

Poruszamy również kilka technicznych bardziej szczegółowych zagadnień, takich jak zawór przelewowy i jego działanie oraz zawór dławiący i praca układu hydraulicznego. Te i wiele innych informacji znajdziecie w zamieszczonych poniżej odpowiedziach na pytania egzaminacyjne.

Egzamin wózki widłowe - odc. 16, 17, 18. Stosować się do zaleceń producenta!!!!! 19, 20. Zawór przelewowy zabezpiecza układ przed nadmiernym ciśnieniem, odprowadza nadmiar płynu hydraulicznego do zbiornika wyrównawczego. 21. Służy do ograniczenia przepływu strumienia cieczy w układzie hydraulicznym. 22, 23, 24, 25, 26. Butla do wózków ma wbudowany syfon, skierowany w dół przez co propan butan może być pobierany w fazie ciekłej. Ciśnienie atmosferyczne w butlach do wózka jest dwukrotnie większe niż w butli domowej. 27.

Uprawnienia do obsługi wózków widłowych

By móc użytkować wózki widłowe, należy ukończyć szkolenie zawodowe na operatora wózków widłowych oraz zdać egzamin państwowy przed komisją powołaną przez UDT.

Obecnie osoby uprawnione do obsługi oraz prowadzenia wózków jezdniowych unoszących muszą posiadać zaświadczenie kwalifikacyjne wydane przez UDT (Urząd Dozoru Technicznego).

Na specjalistycznym kursie na operatora wózków kandydat uczy się wszystkiego od podstaw. Najczęściej kursy dzielą się na część teoretyczną - przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji - oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego.

Rodzaje uprawnień UDT:

1. Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
2. Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Każdy operator wózków systemowych (operator unoszony wraz z ładunkiem) powinien przejść przez profesjonalne szkolenie, które pozwoli mu zapewnić sobie bezpieczeństwo w przypadku sytuacji zagrażającej życiu lub zdrowiu. Wózki systemowe są wyposażone w urządzenie awaryjnego opuszczania, operatorzy powinni jednak przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.
