W kontekście podłączania specjalistycznego osprzętu, takiego jak łyżka kosząca Herder, do koparki JCB, a zwłaszcza w konfiguracji "pod młot" (czyli z wykorzystaniem hydrauliki przystosowanej do pracy z młotem hydraulicznym), kluczowe jest zrozumienie działania i obsługi szybkozłącza hydraulicznego. Ten proces obejmuje zarówno interakcję z panelem sterowania maszyny, jak i świadomość mechanizmów zabezpieczających.
Obsługa szybkozłącza hydraulicznego w JCB
Wymiana osprzętu roboczego, takiego jak łyżka, wymaga znajomości specyficznej procedury obsługi szybkozłącza hydraulicznego. Proces ten obejmuje użycie panelu sterowania maszyny oraz manualne zabezpieczenia.
Procedura odblokowania osprzętu

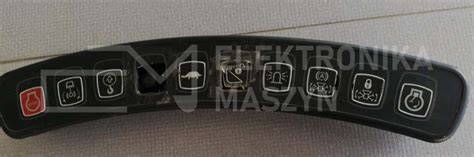

Aby rozpocząć proces zmiany osprzętu, należy nacisnąć klawisz z ikoną trójkąta z kłódką na panelu bocznym. Po pojawieniu się komunikatu na panelu operatora, należy potwierdzić wybór, naciskając przycisk ACK. Następnie należy przytrzymać klawisz odpowiedzialny za zamykanie łyżki, a po chwili mechanizm szybkozłącza zacznie się otwierać. Po otwarciu można zmienić osprzęt.
Zabezpieczenia i komunikaty systemowe
System jest zaprojektowany w taki sposób, aby zabezpieczyć osprzęt przed otwarciem w niewłaściwej pozycji, co jest kluczowe dla bezpieczeństwa operatora i otoczenia. Przy szybkozłączu znajduje się również zapadka, którą należy podnieść. Czasem, pomimo jej podniesienia, siłownik może nie chować się natychmiast. Sworzeń szybkozłącza to istotny element, pełniący funkcję zabezpieczenia, szczególnie przy ciężkim osprzęcie. Różne typy szybkozłączy mogą wymagać wyjęcia sworznia, co jest standardowym środkiem ostrożności ze względu na znaczną wagę narzędzia.
Jeżeli podczas operowania osprzętem pojawia się komunikat "sprawdź q/h?", a obok niego widoczny jest numer błędu, może to wskazywać na usterkę cewki lub jej sterowania w systemie hydraulicznym.
Działanie szybkozłącza hydraulicznego
Hydrauliczne szybkozłącze działa w taki sposób, że podczas pracy koparki, gdy operator kopie, cały czas otrzymuje ciśnienie z pompy, które stale utrzymuje je w pozycji zamkniętej. Sworzeń w tym systemie działa jako dodatkowy bezpiecznik, na wypadek gdyby główny mechanizm nie zadziałał prawidłowo.
Priorytety przepływu oleju
W koparkach JCB istnieje opcja priorytetu przepływu oleju, którą można aktywować poprzez przełączenie klawisza z rysunkiem ramienia i zaokrąglonej strzałki, zazwyczaj umieszczonego w pobliżu prawego podłokietnika. Ta funkcja jest szczególnie ważna przy obsłudze hydraulicznych narzędzi wymagających dużego przepływu, co może być istotne w konfiguracji „pod młot”.
