Koparko-ładowarki to wszechstronne maszyny budowlane, niezastąpione w pracach ziemnych, drogowych, komunalnych i transporcie materiałów. Ich unikalna konstrukcja, łącząca funkcjonalność koparki i ładowarki, pozwala na wykonywanie szerokiego zakresu zadań. Jednym z wyzwań, przed którymi stają operatorzy, jest adaptacja maszyny do różnych typów osprzętu, w tym podłączenie łyżki skarpowej do instalacji pierwotnie przeznaczonej dla młota hydraulicznego.
Charakterystyka Instalacji Hydraulicznej pod Młot
Instalacja hydrauliczna pod młot w koparko-ładowarce zazwyczaj składa się z dwóch gniazd: jednego do zasilenia (dostarczania ciśnienia) i drugiego do powrotu (luźnego spływu oleju). Młot hydrauliczny, jako narzędzie jednokierunkowe, wykorzystuje ten układ do generowania siły uderzenia.
Wyzwanie przy Podłączeniu Łyżki Skarpowej
Łyżka skarpowa hydrauliczna, w przeciwieństwie do młota, wymaga działania w dwóch kierunkach - aby móc przechylać się w obie strony. Oznacza to, że oba wyjścia hydrauliczne muszą naprzemiennie pełnić funkcje zasilania i odbioru oleju. Jeśli jedno wyjście daje ciśnienie, drugie musi odbierać olej, a następnie odwrotnie, aby łyżka mogła zmieniać swoje położenie.
Możliwe Przyczyny Problemu z Hydrauliką
W przypadku problemów z podłączeniem łyżki skarpowej, gdzie przewód napina się, ale łyżka nie przechyla się, a powrót wydaje się być zablokowany, możliwe są następujące przyczyny:
- Brak odpowiedniego rozdzielacza: Instalacja pod młot jest zazwyczaj przystosowana do jednokierunkowego przepływu oleju. Łyżka skarpowa wymaga rozdzielacza, który umożliwia przełączanie kierunku przepływu.
- Niewłaściwe ustawienie trybu pracy: Jeśli w rozdzielaczu jest opcja przełączania trybu pracy z młota na skarpówkę, należy upewnić się, że jest ona poprawnie aktywowana.
- Zablokowany powrót oleju: Brak swobodnego powrotu oleju może uniemożliwiać ruch łyżki. Należy sprawdzić drożność przewodów i ewentualne blokady w układzie.
- Dodatkowa instalacja pod młot: Jeśli wyjście na młot zostało dołożone, jego konfiguracja może nie być odpowiednia do dwukierunkowego działania łyżki skarpowej bez dodatkowych modyfikacji.
CEO- Egzamin praktyczny na operatora koparkoładowarki

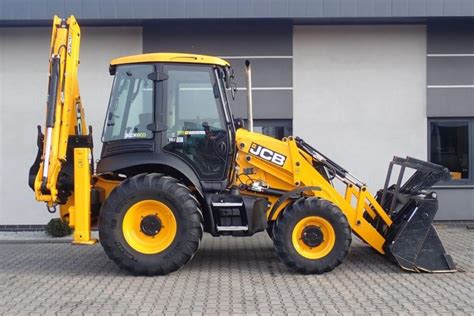

Wymiana Osprzętu Roboczego w Koparce JCB 3CX
Wymiana osprzętu roboczego w koparce, takiej jak JCB 3CX, to proces wymagający zrozumienia konstrukcji, kontroli sił w układzie hydraulicznym i precyzji. Poniżej przedstawiono instrukcję, jak odpiąć łyżkę w JCB 3CX, aby zapewnić bezpieczeństwo i długowieczność maszyny.
Przygotowanie Stanowiska i Maszyny
- Stabilizacja maszyny: Należy zatrzymać koparko-ładowarkę JCB 3CX na równym, utwardzonym terenie.
- Wyłączenie układu napędowego: Całkowicie wyłączyć układ napędowy. Silnik powinien pozostać w pozycji neutralnej.
- Zabezpieczenie kluczy: Klucze powinny być zabezpieczone, aby zapobiec przypadkowemu uruchomieniu.
- Rozprężenie układu hydraulicznego: Układ hydrauliczny należy rozprężyć, kilkukrotnie poruszając joystickami.
- Unieruchomienie hydrauliczne: Koparka musi być unieruchomiona nie tylko postojowo, ale również hydraulicznie. W tym celu należy użyć zaworów odcinających lub blokad zapadkowych, które uniemożliwią przypadkowe opadnięcie ramienia podczas demontażu. Pominięcie tej czynności skutkuje ryzykiem nagłego przemieszczenia się siłownika, szczególnie w maszynach o dużym przebiegu.
Demontaż Łyżki JCB 3CX
- Usunięcie zabezpieczeń trzpieni: Łyżka połączona jest z ramieniem koparki dwoma trzpieniami. Jeden jest osadzony w głowicy siłownika, drugi w ramieniu. Aby je wyjąć, należy zdemontować zabezpieczenia, zazwyczaj w formie zawleczek lub sprężystych pierścieni.
- Podparcie łyżki: Po usunięciu mocowania, łyżka traci kontakt z ramieniem, dlatego powinna zostać podparta. Pozostawienie jej w zawieszeniu prowadzi do zakleszczenia czopów lub deformacji tulei. Zaleca się użycie dedykowanych podpór o szerokiej podstawie.
- Wycofanie ramienia: Gdy łyżka spoczywa na podporze, można delikatnie wycofać ramię. Jeśli występuje opór, należy sprawdzić, czy zawory hydrauliczne zostały rozprężone.
Montaż Nowej Łyżki
- Sprawdzenie stanu technicznego: Przed montażem warto sprawdzić stan techniczny tulei prowadzących, gniazd i otworów na trzpienie. Często gromadzą się tam cząstki starego smaru, piasku lub opiłków, które należy usunąć, aby ułatwić spasowanie.
- Ustawienie łyżki: Łyżka powinna zostać ustawiona w linii z ramieniem i głowicą siłownika, przy minimalnych luzach.
- Osadzenie trzpieni: Ramię należy powoli opuścić do momentu kontaktu z punktem montażowym. Po osadzeniu trzpieni montuje się zawleczki zabezpieczające.
Kontrola Końcowa - Weryfikacja Montażu
Po zainstalowaniu łyżki nie wolno od razu przystępować do pracy. Należy wykonać ruch testowy, czyli powolne rozwarcie i zamknięcie siłownika przy niskich obrotach. Wszelkie odgłosy tarcia, stukania lub nienaturalne ruchy stanowią sygnał do natychmiastowego zatrzymania maszyny i ponownej kontroli spasowania.
Dodatkowo trzeba sprawdzić luz poprzeczny. Wyraźne „bicie” boczne przy ruchu grozi niedopasowaniem trzpienia do gniazda lub zużyciem tulei. W takich przypadkach dalsza eksploatacja prowadzi do rozbijania połączeń i przyspieszonego zużycia ramienia.
Rodzaje Łyżek do Koparko-Ładowarek JCB
W zależności od specyfiki zadań i warunków wykonywanej pracy, koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżki, które są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji:
- Łyżka wąska: Zwykle ma szerokość od 20 do 40 cm, idealna do precyzyjnych wykopów.
- Łyżka szeroka: Często wykorzystywana do załadunku i przenoszenia dużej ilości materiałów, takich jak piasek, żwir, ziemia, węgiel czy kruszywa.
- Łyżka skarpowa: Nie ma zębów, idealna do prac wykończeniowych i równania terenu.
- Łyżka kopiąca: Zaprojektowana do pracy z twardym podłożem.
Główne elementy konstrukcyjne łyżki są pokryte substancjami ochronnymi, takimi jak farby antykorozyjne, chroniące przed rdzą i korozją, szczególnie podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne, zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.
