Bezpieczeństwo na drodze i w polu to priorytet dla każdego rolnika. Sprawna instalacja oświetleniowa w przyczepie rolniczej oraz ciągniku jest kluczowym elementem, który zapewnia widoczność i zgodność z przepisami. Gdy światła są podłączone niewłaściwie, może to prowadzić do niebezpiecznych sytuacji, mandatów, a nawet odmowy dopuszczenia do ruchu.
Standardowe gniazdo 7-pin w przyczepach rolniczych
Gniazdo 7-pin to wciąż najpopularniejsze rozwiązanie w przyczepach rolniczych i lekkich przyczepach samochodowych. Jest uniwersalne, proste i oferuje wystarczającą liczbę połączeń do obsługi podstawowych funkcji oświetleniowych. W instalacji wyróżniamy dwa główne elementy: gniazdo (źródło zasilania na ciągniku) oraz wtyczkę (zakończenie wiązki przyczepy).

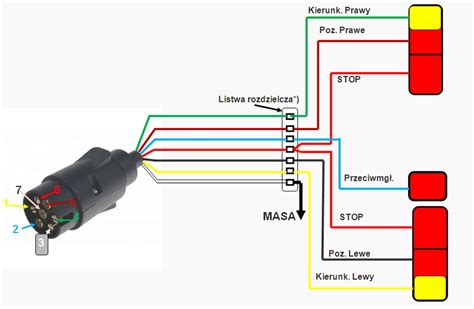

Norma ISO 1724 i schemat podłączenia
Norma ISO 1724 to podstawa dla każdego, kto zajmuje się instalacją oświetleniową. Precyzuje ona, jakie funkcje elektryczne przypisać do poszczególnych pinów. Zawsze upewnij się, że gniazdo w ciągniku i wtyczka w przyczepie są z nią zgodne.
- Pin 1: Kierunkowskaz lewy
- Pin 2: Światło przeciwmgielne
- Pin 3: Masa (biały przewód)
- Pin 4: Kierunkowskaz prawy
- Pin 5: Światło pozycyjne prawe
- Pin 6: Światła stop
- Pin 7: Światło pozycyjne lewe
Stosowanie standardowych kolorów przewodów ma ogromne znaczenie dla łatwości serwisowania. Nigdy jednak nie polegaj wyłącznie na kolorach - zawsze weryfikuj funkcję każdego pinu za pomocą miernika lub próbnika napięcia.
Montaż i trwałość instalacji
Instalacje w maszynach rolniczych pracują w ekstremalnych warunkach: wilgoci, wibracji i kurzu. Aby zapewnić im trwałość:
- Stosuj przewody wielożyłowe, elastyczne, z izolacją odporną na czynniki zewnętrzne.
- Dla większości świateł sygnalizacyjnych wystarczający jest przekrój 1,5 mm².
- Wszystkie połączenia zabezpieczaj koszulkami termokurczliwymi z klejem.
- Używaj dławików kablowych, aby zapobiec wysuwaniu się przewodów z obudów.
- Styki we wtyczkach zabezpiecz smarem dielektrycznym, chroniącym przed korozją.
Diagnostyka typowych problemów
W przypadku usterek warto sprawdzić podstawowe punkty:
| Problem | Potencjalna przyczyna |
|---|---|
| Brak świateł / migotanie | Brak masy (Pin 3) lub korozja styków |
| Zamiana funkcji świateł | Błędne podłączenie pinów we wtyczce |
Modernizacja oświetlenia: lampy LED i światła robocze
Nowoczesne oświetlenie LED to mniejsze obciążenie dla alternatora i lepsza widoczność. Przy montażu dodatkowych świateł roboczych (np. żarówki H3 55W) należy pamiętać o:
- Zastosowaniu przekaźników (min. 16A), aby odciążyć włączniki.
- Zabezpieczeniu obwodu każdej pary lamp bezpiecznikiem 15A.
- Zastosowaniu odpowiednich przekrojów kabli odpowiednich do poboru mocy.
Jak wymienić włącznik światła jak profesjonalista!
Wyłącznik główny prądu (hebel)
Montaż wyłącznika głównego (hebla) jest obowiązkowy w pojazdach rolniczych poruszających się po drogach publicznych. Służy do odcięcia zasilania w sytuacjach awaryjnych. Najbezpieczniejszy schemat montażu to przerwanie przewodu masowego: [- akumulator] → [wyłącznik] → [masa pojazdu].
