Podłączenie Szeregowe Rozdzielacza Hydraulicznego Yanmar i Innych Maszyn

Zrozumienie fundamentalnych aspektów budowy i zasady działania rozdzielacza hydraulicznego jest kluczowe, ponieważ pozwala to na prawidłowe podłączenie komponentu. Niewłaściwe podłączenie przewodów może prowadzić do niekontrolowanego ruchu siłowników lub uszkodzić cały układ. Prawidłowe podłączenie zapewnia bezpieczeństwo pracy, natomiast nieprawidłowe może zniszczyć układ.

Podstawy Działania Rozdzielacza Hydraulicznego

Zrozumienie kluczowego komponentu

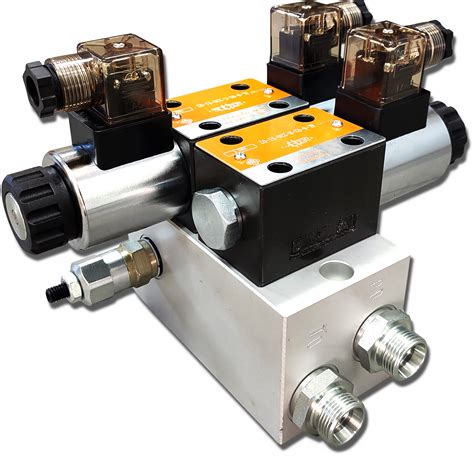

Rozdzielacz hydrauliczny jest mocno eksploatowanym komponentem, który znajduje się w układzie hydraulicznym. Jego główna rola polega na precyzyjnym kierowaniu strumieniem oleju do różnych odbiorników, na przykład siłowników. Rozdzielacz zapewnia precyzyjną kontrolę nad siłą i prędkością działania. Stosuje się go w wielu maszynach rolniczych i budowlanych, takich jak ciągniki, koparki, czy ładowarki. Jest to kluczowy element sterujący przepływem oleju, dlatego decyduje on o poprawnym działaniu całego układu. Układ hydrauliczny bez rozdzielacza nie działa prawidłowo.

Budowa i rodzaje rozdzielaczy

Budowa rozdzielacza hydraulicznego jest złożona. Znajduje się on zwykle między silnikiem a pompą, a komponenty te łączą się przy pomocy złączek i przewodów. Na rynku dostępne są różne rodzaje rozdzielaczy. Wyróżnia się rozdzielacze gniazdkowe, które są proste i niezawodne, a także monoblokowe, mające wszystkie sekcje odlane w jednym korpusie. Rozdzielacze suwakowe to kolejny typ, charakteryzujący się precyzyjnym sterowaniem. Dostępne są również rozdzielacze blokowe (modułowe), składające się z oddzielnych sekcji. Różnice te wpływają na zastosowanie - rozdzielacz monoblokowy oferuje kompaktowość, natomiast rozdzielacz blokowy zapewnia większą elastyczność konfiguracji. Na przykład, w dużych maszynach budowlanych często stosuje się rozdzielacze blokowe, które umożliwiają łatwą rozbudowę systemu.

Zasada działania

Rozdzielacz hydrauliczny zasada działania opiera się na sterowaniu przepływem oleju. Rozdzielacz kieruje strumieniem oleju do różnych podzespołów, na przykład do silnika hydraulicznego. Zawory przelewowe mają kluczowe znaczenie, chroniąc układ przed nadmiernym ciśnieniem. Suwak steruje przepływem, a zawór chroni układ. Działanie rozdzielacza jest fundamentalne, ponieważ olej musi być kierowany precyzyjnie, co oznacza, że każdy ruch maszyny jest kontrolowany. Bez tego kontrola byłaby niemożliwa, a prawidłowe działanie układu nie byłoby zapewnione, co zagrażałoby bezpiecznej pracy maszyn.

Kluczowe oznaczenia portów

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna, ułatwia to prawidłowe podłączenie i diagnostykę. Oznaczenia portów są uniwersalne w hydraulice siłowej, jednak zawsze należy skonsultować się z instrukcją producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

• Port P (Pressure): Dostarcza olej z pompy. Jest to port zasilający, do którego podłączany jest przewód zasilający z pompy hydraulicznej.
• Port T (Tank/Return): Odprowadza olej powrotny do zbiornika. Jest to port powrotny, odprowadzający olej do zbiornika.
• Porty A i B: Kierują olej do odbiorników, na przykład siłowników lub silników hydraulicznych.
• Port N (Neutral, BYPASS): W niektórych modelach stosowany do obejścia przepływu oleju, używany w połączeniach szeregowych.
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem.

Znaczenie prawidłowego doboru

Dobór typu rozdzielacza zależy od specyfiki układu. Należy uwzględnić wymagane obciążenie i liczbę funkcji. Na przykład, dla prostych układów wystarczy rozdzielacz gniazdkowy, natomiast złożone systemy wymagają rozdzielaczy blokowych. Oznaczenia na rozdzielaczu są niezwykle ważne, ponieważ zapewniają prawidłowe podłączenie i ułatwiają diagnostykę ewentualnych problemów. Powinno się zawsze dokładnie sprawdzić instrukcję producenta, aby uniknąć błędów, które mogą prowadzić do uszkodzeń.

Główne funkcje

Główną funkcją rozdzielacza jest kierowanie strumieniem oleju, który trafia do różnych odbiorników, na przykład siłowników czy silników w układzie hydraulicznym. Dzięki temu możliwe jest sterowanie ruchem maszyn i urządzeń, a rozdzielacz zapewnia precyzyjną kontrolę nad siłą i prędkością działania. Rozdzielacz jest kluczowym komponentem sterującym.

Praktyczny Przewodnik Po Podłączeniu Rozdzielacza

Przygotowanie do instalacji

Ta sekcja stanowi praktyczny przewodnik, opisujący kompletny proces podłączania rozdzielacza hydraulicznego. Przygotowanie do instalacji jest fundamentalne. Musisz wyłączyć system hydrauliczny i obniżyć ciśnienie w układzie, co zawsze zaznacza schemat podłączenia rozdzielacza hydraulicznego. Przygotuj niezbędne narzędzia, takie jak śrubokręty, klucze płaskie o różnych rozmiarach oraz klucz dynamometryczny, który zapewni odpowiedni moment dokręcenia złączek. Potrzebne są też materiały, na przykład uszczelnienia hydrauliczne. Ważne jest, aby oczyścić powierzchnie podzespołów, unikać wilgoci i zapylenia. Czystość zapobiega zanieczyszczeniom w układzie, które prowadzą do awarii. System hydrauliczny musi być wyłączony i nie może być pod ciśnieniem przed montażem, co zapewnia bezpieczeństwo pracy. Warto mieć również szczotki do czyszczenia powierzchni oraz pojemnik na ewentualne wycieki oleju. Zawsze upewnij się, że narzędzia są w dobrym stanie.

Podłączanie rozdzielaczy jedno- i dwusekcyjnych

Podłączenie rozdzielacza jednosekcyjnego jest proste i wymaga czyszczenia elementów. Następnie podłącz port P do pompy, a port T do zbiornika. Rozdzielacz jednosekcyjny umożliwia sterowanie jedną funkcją hydrauliczną. Podłączenie rozdzielacza dwusekcyjnego jest podobne, obejmuje czyszczenie. Podłącz wejścia P1 i P2 do pompy, a porty T1 i T2 podłącz do zbiornika. Przykładem jest podłączenie do ciągnika C 330. Proces wymaga znajomości układu hydraulicznego, dlatego warto zapoznać się z instrukcją obsługi. Wybór rozdzielacza zależy od potrzeb; dla ciągnika C 330 lub C 360, rozdzielacz dwusekcyjny zapewnia więcej funkcji.

Podłączanie siłowników i silników hydraulicznych

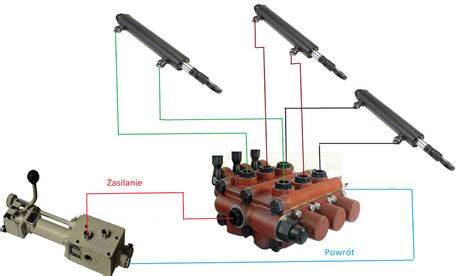

Podłączanie siłowników i silników hydraulicznych wymaga uwagi. Należy podłączyć przewody ciśnieniowe, które trafiają do portów A i B rozdzielacza, zapewniając zasilanie odbiorników. Ważne jest prawidłowe oznaczenie przewodów, co ułatwia przyszłą diagnostykę. Ich stabilne zamocowanie jest kluczowe, zapobiega to uszkodzeniom i wyciekom. Jeśli chcesz podłączyć siłownik jednostronnego działania do rozdzielacza, podłącz jeden przewód do portu A, a drugi przewód powrotny podłącz do portu T. Zawsze upewnij się, że połączenia są bezpieczne, aby siłownik wykonywał ruch, a rozdzielacz nim sterował.

Końcowe sprawdzenie i uruchomienie

Końcowe sprawdzenie i uruchomienie systemu jest ostatnim etapem. Układ hydrauliczny schemat powinien być zawsze pod ręką. Kontroluj szczelność wszystkich połączeń. Sprawdź ciśnienie i przepływ oleju. Stopniowo uruchom system i obserwuj jego działanie. Testy funkcjonalne są bardzo ważne, ponieważ pozwalają wykryć ewentualne problemy. Powinno się to robić z najwyższą starannością. Konieczne jest zapewnienie szczelności połączeń i prawidłowe dopasowanie średnic przewodów. Podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń i schematu przepływu oleju. Skonsultuj się z profesjonalistą, jeśli nie masz doświadczenia. Niewłaściwa regulacja może doprowadzić do przeciążenia lub awarii całego układu, dlatego konieczne jest zautomatyzowanie monitorowania parametrów. Zawsze upewnij się, że narzędzia są w dobrym stanie.

Podłączenie Szeregowe Rozdzielaczy Hydraulicznych

Zasada działania i korzyści

Ta sekcja wykracza poza podstawowe podłączenie i koncentruje się na zaawansowanych konfiguracjach, takich jak łączenie rozdzielaczy szeregowo. Łączenie rozdzielaczy szeregowo pozwala na rozbudowę systemu i sterowanie większą liczbą siłowników lub odbiorników. Konfiguracje wielosekcyjne oferują wiele korzyści, na przykład podłączenie rozdzielacza 3-sekcyjnego umożliwia sterowanie trzema funkcjami, co pozwala na zwiększenie funkcjonalności maszyny i bardziej złożone operacje. Rozdzielacze mogą być łączone szeregowo, co sprawia, że rozbudowa systemu staje się łatwiejsza.

Elementy kluczowe do połączenia szeregowego

Do szeregowego łączenia rozdzielaczy używa się tulei ciśnieniowych, które są elementami, na przykład G1/2" 45l/min. Tuleje ciśnieniowe służą do szeregowego łączenia rozdzielaczy, chroniąc przed ciśnieniem zwrotnym i zapewniając nominalne ciśnienie. Jednym z elementów wykorzystywanych do tego typu połączeń jest Tuleja ciśnieniowa rozdzielacza G1/2" 45l/min. Dzięki zastosowaniu odpowiednich tulei ciśnieniowych możliwe jest łatwe łączenie sekcji, co pozwala na rozszerzenie możliwości układu hydraulicznego i jego dostosowanie do bardziej wymagających aplikacji. Rozdzielacze powinny być podpięte szeregowo, jeśli są do tego przystosowane.

Praktyczne aspekty szeregowego podłączenia

W przypadku podłączania dodatkowego rozdzielacza, na przykład w ciągniku Yanmar, często nie warto ciąć rurki, jeśli istnieje opcja podłączenia szeregowego. Można wpiąć się do cienkiej rurki od pompy, podłączając ją z wejściem P w nowym rozdzielaczu. Z nowego rozdzielacza, wykręcając śrubę mocującą cienką rurkę od pompy w starym rozdzielaczu, należy zastąpić ją dłuższą (razem dwa przewody zakończone oczkiem). Istotne jest, aby wiedzieć, do którego korka w starym rozdzielaczu podłączyć go z nowym rozdzielaczem przez port N (bypass). Odprowadzenie oleju do skrzyni bywa problematyczne, dlatego warto poszukać korka (poza spustowym) lub łącznika gumowego idącego ze skrzyni do pompy. Z boku obudowy skrzyni przekładniowej powinny być wkręcane korki, tam można poprowadzić wolny spływ. Przy rozdzielaczu zastosuj śruby oczkowe, aby uniknąć wysoko odstających przewodów hydraulicznych.

Niektórzy użytkownicy napotykają problemy z podłączeniem powrotu, nawet jeśli zasilanie jest już zidentyfikowane. W przypadku problemu z identyfikacją powrotu oleju, np. w traktorze Case 745XL, gdzie zasilanie pompuje olej, a powrót jest niejasny, warto sprawdzić, czy korek zaślepia przewód do zbiornika z olejem za pomocą sprężonego powietrza. Zawsze należy dokładnie oczyścić rozdzielacz, ponieważ powinny być na nim wybite symbole, które pomogą w identyfikacji portów.

Przykładem często występującego problemu jest podłączenie dodatkowego rozdzielacza 2-sekcyjnego elektrycznego w małym traktorku Yanmar, gdzie fabrycznie był tylko rozdzielacz TUZ. Jeśli zasilanie TUZ-a zostało przecięte, a przewód od pompy podpięty do nowego rozdzielacza pod P, natomiast port N poprzez tuleję ciśnieniową do drugiego końca przeciętej rurki, a port T podłączony pod zbiornik z olejem hydraulicznym, to może wystąpić problem z działaniem TUZ-a. Jeśli 2 sekcje działają bez problemu, ale TUZ, gdzie podłączony jest przewód z portu N, nie działa i coś syczy przy rozdzielaczu, oznacza to, że połączenie szeregowe mogło zostać wykonane niepoprawnie. Wyjście T (Tank) powinno być wolnym spływem do zbiornika, a port N (Neutral/Bypass) służy do przekierowania przepływu oleju do kolejnego rozdzielacza w szeregu, a nie bezpośrednio do powrotu zbiornika, jeśli kolejny odbiornik ma być zasilany.

Zawsze pamiętaj, że co traktor/model, to inne są rozwiązania, dlatego nie należy liczyć na gotową odpowiedź bez analizy konkretnego schematu. Dla większej funkcjonalności zaleca się rozdzielacze wielosekcyjne.

Regulacja, Diagnostyka i Konserwacja

Regulacja ciśnienia i identyfikacja problemów

Regulacja ciśnienia i diagnostyka problemów są kluczowe dla prawidłowego funkcjonowania układu hydraulicznego. Zawory nadmiarowe odgrywają ważną rolę, chroniąc układ przed przeciążeniem. Porty sterujące X i Y służą do precyzyjnej regulacji. Typowe problemy z rozdzielaczami to nieszczelności, hałas, przegrzewanie się oleju, awarie zaworów przelewowych, zanieczyszczenia oraz uszkodzenia wałka, uszczelniaczy, zaworów i sterowania. Regulacja ciśnienia w rozdzielaczu hydraulicznym powinna być precyzyjna, a diagnostyka problemów wymaga doświadczenia. Niewłaściwa interwencja może pogorszyć problem. Ciśnienie w rozdzielaczu reguluje się, gdy zmienia się zapotrzebowanie układu, po wymianie komponentów lub po długim okresie eksploatacji. Należy sprawdzić instrukcję producenta i używać odpowiednich manometrów.

Najczęstsze błędy i ich unikanie

Najczęstsze błędy to niewłaściwe podłączenie portów, brak odpowiedniej szczelności oraz pomijanie czyszczenia powierzchni. Zawsze powinno się sprawdzić poprawność schematu i używać odpowiednich narzędzi, co zapewni prawidłowy montaż. Nieszczelne połączenia prowadzą do wycieków i mogą zanieczyścić układ. Niewłaściwe podłączenie może uszkodzić pompę, a także zniszczyć siłowniki. Zawsze upewnij się, że narzędzia są w dobrym stanie. Możliwe jest podłączenie rozdzielacza 1-sekcyjnego do ciągnika C 360, jednak ograniczy to sterowanie do jednej funkcji hydraulicznej. Proces wymaga znajomości konkretnego układu hydraulicznego danego modelu ciągnika i odpowiedniego dopasowania złączek.

Utrzymanie trwałości systemu

Utrzymanie trwałości systemu jest priorytetem. Trwałość systemu hydraulicznego zależy od regularnych kontroli. Należy sprawdzać stan przewodów, złączy i samego rozdzielacza. Zaleca się używanie wysokiej jakości części zamiennych, na przykład komponentów MTZ Belarus lub produktów ENERPAC. Konsultacja z dostawcą, takim jak firmy Hydron czy Exparto, jest zawsze dobrym pomysłem i zapewni dobór odpowiednich części. Regularne sprawdzanie stanu przewodów jest kluczowe dla trwałości systemu, a konserwacja przedłuża żywotność. Dokładna diagnostyka jest konieczna przed przystąpieniem do naprawy. Przegrzewanie się oleju często wynika z niskiego poziomu lub zanieczyszczenia oleju, uszkodzenia pompy, niewłaściwej regulacji zaworów przelewowych lub niedrożności chłodnicy oleju. Regularna wymiana oleju i filtrów jest kluczowa i zapobiega przegrzewaniu. Utrzymanie zapewnia trwałość.
