Podnośnik ciągnikowy: Budowa, zasada działania i zastosowanie

Podnośniki hydrauliczne to nieodłączny element wielu maszyn i urządzeń stosowanych w przemyśle, budownictwie, rolnictwie czy motoryzacji. Ich działanie opiera się na zasadach hydrauliki, co pozwala na przenoszenie dużych sił przy stosunkowo niewielkim nakładzie energii. Podnośnik hydrauliczny to specjalistyczne urządzenie z jednym lub większą liczbą cylindrów, które wykorzystują ciśnienie płynu, aby unosić się na wysokość.

Zrozumienie, jak działa podnośnik hydrauliczny, to nie tylko ciekawostka, ale i przydatna wiedza dla każdego, kto ma do czynienia z techniką czy motoryzacją. Ten artykuł przybliża zasadę działania podnośnika hydraulicznego, jego budowę oraz zastosowanie w praktyce, ze szczególnym uwzględnieniem podnośników ciągnikowych.

Zasada działania podnośnika hydraulicznego

Podstawą działania podnośników hydraulicznych jest zasada Pascala, która mówi, że zmiana ciśnienia w zamkniętym układzie cieczy rozchodzi się równomiernie we wszystkich kierunkach. W przypadku podnośnika hydraulicznego pompa wytwarza ciśnienie w układzie, co powoduje przemieszczenie płynu do komór siłownika. W zależności od kierunku przepływu płynu, tłok siłownika porusza się w górę lub w dół. Ruch ten jest następnie przekazywany na element roboczy podnośnika.

W praktyce oznacza to, że niewielka siła wywierana na mały tłok może zostać zamieniona w znacznie większą siłę działającą na tłok o większej powierzchni. W układzie krąży specjalny olej hydrauliczny, który dzięki swojej nieściśliwości efektywnie przenosi siłę z jednego końca układu na drugi. Kiedy użytkownik naciska dźwignię lub pedał, ciśnienie w układzie rośnie, a tłok zaczyna się unosić. To właśnie ta zasada sprawia, że podnośnik hydrauliczny jest nie tylko skuteczny, ale i bardzo precyzyjny.

Mechanizm sprężarki jest używany do zwiększania ciśnienia wewnątrz każdego cylindra podnoszącego, a ciśnienie powoduje rozszerzenie cylindra. Zazwyczaj cylindry rozszerzają się ku górze, tworząc siłę nośną w pionie.

Podnośniki hydrauliczne są obecnie używane w większości branż, ponieważ ułatwiają podnoszenie ciężkich ładunków w powolny i kontrolowany sposób. Dzięki odpowiednio zaprojektowanemu podnośnikowi hydraulicznemu możliwe jest podnoszenie tysięcy funtów powoli i bezpiecznie. Podnośniki opuszczają ładunki na ziemię równie łatwo, powoli uwalniając zgromadzone ciśnienie. Są również kompaktowe, co pozwala na osiągnięcie imponujących sił podnoszenia w ograniczonej przestrzeni.

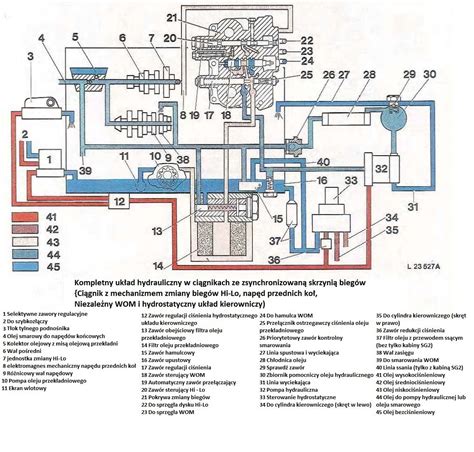

Budowa podnośnika hydraulicznego

Podstawowe elementy składowe podnośnika hydraulicznego to:

• Zbiornik na płyn hydrauliczny: Magazynuje olej hydrauliczny.
• Pompa hydrauliczna: Serce układu, odpowiada za wytwarzanie ciśnienia i przepompowywanie płynu.
• Zawory sterujące: Kierują przepływem płynu do odpowiednich komór siłownika, umożliwiając kontrolowanie ruchu podnośnika. Układ zaworów kontroluje kierunek przepływu cieczy i pozwala na kontrolowane opuszczanie podnoszonego obiektu.
• Siłownik (cylinder hydrauliczny): Składa się z cylindra i poruszającego się w nim tłoka, który wykonuje pracę podnoszenia.
• Dźwignia lub pedał: Elementy obsługiwane przez użytkownika, uruchamiające działanie pompy.

Całość zamknięta jest w solidnej, odpornej na uszkodzenia obudowie, często wyposażonej w dodatkowe zabezpieczenia. Dzięki tej przemyślanej konstrukcji, działanie podnośnika hydraulicznego jest bezpieczne, stabilne i niezwykle skuteczne.

Zastosowania podnośników hydraulicznych

Podnośniki hydrauliczne znajdują zastosowanie w wielu dziedzinach gospodarki, są niezwykle uniwersalne i dlatego znajdują swoje zastosowanie w wielu dziedzinach oraz branżach. Ich główną zaletą jest zdolność do przenoszenia dużych sił przy stosunkowo niewielkim nakładzie energii, co czyni je wydajnymi i ekonomicznymi w eksploatacji.

W rolnictwie: Podnośniki ciągnikowe

Jednym z najważniejszych elementów ciągnika jest bez wątpienia podnośnik hydrauliczny. Bez niego współpraca maszyny z innymi urządzeniami byłaby niemożliwa. Do unoszenia i opuszczania narzędzi zawieszonych na ciągniku służą podnośniki hydrauliczne.

Trzypunktowy układ zawieszenia (TUZ)

Stosowany współcześnie system zawieszenia narzędzi, trzypunktowy układ zawieszenia (TUZ), został opracowany przede wszystkim pod kątem właściwej współpracy ciągnika z narzędziami (głównie pługami) w czasie orki. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym.

Dwoma punktami zawieszenia są przeguby łączące narzędzie z dwoma cięgłami dolnymi (prawym i lewym). Trzeci punkt znajduje się na przegubie łączącym wsporniki narzędzia z łącznikiem górnym. Przeguby kuliste znajdujące się w cięgłach i łącznikach umożliwiają ruchy narzędzia we wszystkich kierunkach. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością. Umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia.

Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne. Ważnym elementem jest dostosowanie zaczepiania narzędzia do trzypunktowego układu zawieszenia. Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów. Obecnie obowiązuje norma DIN ISO 730-1, która określa ogólne parametry i ich wartości.

Kategorie zaczepów w podnośnikach ciągnikowych

Opisane są cztery kategorie charakteryzujące tylny podnośnik ciągnika w zależności od jego mocy:

• Kategoria I: instalowane w ciągnikach o mocy do 48 KM.
• Kategoria II: instalowane w ciągnikach o mocy do 120 KM.
• Kategoria III: instalowane w ciągnikach o mocy do 240 KM.
• Kategoria IV: instalowane w ciągnikach o mocy do 450 KM.

Oprócz czterech wyżej wymienionych są kategorie przejściowe między głównymi, oznaczone symbolem N, które dotyczą ciągników m.in. z innym zakresem podnoszenia (od 61 cm w kat. I do 76 cm w kat. IV). Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem pracującego w gospodarstwie ciągnika.

Założenie górnego łącznika np. w środkowym otworze stojaka zawieszenia pługa (z trzech możliwych) daje optymalny zakres ruchu. Łącznik górny ustawiony w otworze dolnym powoduje zwiększenie siły niezbędnej do wydźwignięcia narzędzia i bardzo pionowe ustawienie łącznika podczas transportu. Boczne ruchy narzędzia można zminimalizować odpowiednim ustawieniem stabilizatorów. Odstęp (wolna przestrzeń) od opony lub błotnika do dolnego cięgna powinien wynosić minimum 10 cm we wszystkich kategoriach. Bardzo ważne jest sprawdzenie, czy odstęp między narzędziem a końcówką wałka w ciągniku jest zgodny z normą i czy odpowiada wałkowi dostarczonemu wraz z narzędziem. Nie zawsze można doczepić narzędzie lub maszynę do dowolnego ciągnika.

Rodzaje regulacji podnośnika hydraulicznego w ciągnikach

Wynaleziony przez Fergusona podnośnik hydrauliczny umożliwiał jedynie podnoszenie i opuszczanie narzędzi. Aktualnie stosowane elektroniczne układy sterujące pracą podnośnika hydraulicznego pozwalają na większe wykorzystanie ciągników. Jednak większość użytkowanych w kraju ciągników wyposażona jest w mechaniczne układy sterujące pracą podnośnika.

Często wynika to z niewiedzy użytkowników lub z przyzwyczajenia do korzystania tylko z jednej regulacji. Nieznajomość możliwości ciągnika powoduje, że operator niepotrzebnie wykonuje czynności, które z powodzeniem mógłby wykonać układ automatycznej regulacji. Dokładne poznanie funkcji podnośnika hydraulicznego pozwala lepiej wykorzystać możliwości ciągnika i w konsekwencji znacznie obniżyć koszty prac uprawowych, zwłaszcza orki.

Regulacja pozycyjna

Regulacja pozycyjna polega na automatycznym utrzymywaniu narzędzia na stałej wysokości względem ciągnika. Zapewniony jest ścisły związek między położeniem narzędzia a położeniem dźwigni sterującej. Jeżeli położenie dźwigni nie będzie zmieniane, układ regulacyjny dąży do utrzymania zadanej wysokości ramion podnośnika. Po ich nieznacznym opadnięciu automatycznie uzupełniane są ubytki oleju w cylindrze siłownika.

Jeżeli podczas orki dźwignia sterująca zostanie przesunięta w położenie odpowiadające najmniejszej wysokości ramion podnośnika, nastąpi kopiowanie przez narzędzie nierówności pola - wtedy będzie regulacja kopiująca. Podczas pracy z regulacją pozycyjną istnieje możliwość dociążania tylnych kół ciągnika częścią masy zawieszonego narzędzia. Uzyskany w ten sposób przyrost siły uciągu może dochodzić do 15 proc. Taka możliwość istnieje m.in. w ciągnikach Ursus C-360 w sposób stały i chwilowy w ciągniku C-330.

Aby uzyskać tę funkcję, należy dźwignię sterującą przesunąć w skrajne przednie położenie. Podczas „dociążania" do cylindra roboczego tłoczony jest olej pod mniejszym ciśnieniem i podnośnik zachowuje się tak, jakby był za słaby, aby podnieść ciężkie narzędzie. Unoszone częściowo narzędzie pracuje w dalszym ciągu na tej samej głębokości, ale jego nacisk na glebę jest o wiele mniejszy niż poprzednio. Podnośnik, unosząc w ten sposób narzędzie, powoduje zwiększenie nacisku na oś napędową i na koła do podłoża, czyli dociąża ciągnik. Z regulacji pozycyjnej można korzystać podczas wykonywania orki na terenie równym i o różnej strukturze. Na terenie nierównym każde wychylenie ciągnika powoduje zmianę głębokości pracy narzędzia.

Regulacja siłowa

Regulacja siłowa zapewnia automatyczne podnoszenie lub opuszczanie narzędzia w celu utrzymania stałej, uprzednio ustalonej siły ze strony gleby. Ustalając za pomocą zderzaka najniższe położenie dźwigni sterującej, zadaje się żądaną wielkość oporu, z jaką pracować ma narzędzie. Pod wpływem zwiększonego oporu, np. wskutek większego zagłębienia się narzędzia, następuje zwiększone ściskanie łącznika górnego w układzie zawieszenia. Siły te przekazane do rozdzielacza powodują samoczynne uniesienie narzędzia i utrzymują je na takiej wysokości, na której wielkości oporów roboczych mieszczą się w granicach regulacji przeprowadzonej wstępnie przez operatora. Układ regulacyjny ocenia wielkość oporu na podstawie sił działających w cięgłach dolnych lub w łączniku górnym. Układ sterujący stara się utrzymywać siłę oporu narzędzia na stałym poziomie.

Możliwość rezygnacji z kół kopiujących daje dodatkowy efekt w postaci dociążenia kół ciągnika całą masą narzędzia i siłami pochodzącymi od spulchnianej gleby. Zwiększa się dzięki temu siła uciągu ciągnika. Na glebach ze zmienną zwięzłością zmienia się również głębokość pracy pługa, ponieważ podnośnik unosi ramiona - gdy opór stawiany przez glebę wzrasta, lub opuszcza - gdy zwięzłość gleby maleje. Z tego powodu nie należy stosować regulacji siłowej na polach o bardzo zróżnicowanej strukturze gleby, można natomiast na nierównych i pofałdowanych. Podczas pracy w terenie o strukturze gleby jednorodnej, ale w której mogą znajdować się na głębokości pracy narzędzia jakieś przeszkody, chroni narzędzie przed uszkodzeniem poprzez uniesienie w momencie trafienia jego elementu roboczego na taką przeszkodę. Podczas orki z wykorzystaniem regulacji siłowej uzyskuje się na przykład, w stosunku do regulacji kopiującej, wzrost wydajności orki o około 10 proc., przy jednakowym zużyciu paliwa.

Regulacja mieszana

Regulacja mieszana łączy w sobie zalety regulacji pozycyjnej i siłowej. Dzięki takiemu połączeniu zmniejsza się reakcja podnośnika na zmiany oporu narzędzia, a tym samym zmiany głębokości są mniejsze. Oba systemy są równoprawne i reagują zarówno na zmiany położenia, jak i zmiany siły. Stopień reagowania układu na zmianę siły lub położenia, zwany stopniem zmieszania, może być regulowany za pomocą odpowiedniej dźwigni, tj. w dwóch wariantach: z przewagą regulacji siłowej lub pozycyjnej. Operator ma możliwość ustalenia stopnia zmieszania obu systemów regulacji zależnie od wymagań i warunków agrotechnicznych. Przewagę regulacji pozycyjnej stosuje się na polach o glebach cięższych i bardziej niejednorodnych.

W ciągnikach, w których pomiar siły odbywa się za pomocą łącznika górnego, dodatkowo reguluje wielkość reakcji podnośnika, wybierając jeden z otworów w kadłubie tylnego mostu ciągnika. Zaczepienie łącznika w górnym otworze powoduje dużą czułość na zmiany oporu narzędzia i zaleca się je stosować podczas lżejszych prac. W wypadku niższego otworu spowoduje to zmniejszenie czułości układu. Przy pracach najcięższych trzeba zakładać łącznik górny w najniższy otwór.

Regulacja ciśnieniowa

W regulacji ciśnieniowej każdemu położeniu dźwigni sterującej odpowiada stałe ciśnienie wewnątrz cylindra siłownika, czyli stała siła na ramionach podnośnika. Jest to regulacja podobna do tej, która jest stosowana w ciągniku C-330, a związana jest z chwilowym dociążaniem. Ten rodzaj regulacji był stosowany m.in. w ciągniku Ursus 1014 w sposób stały. Dzięki temu można było docisnąć w razie potrzeby narzędzie zawieszane. Za pomocą dźwigni można otworzyć przepływ oleju lub go zmniejszyć i dowolnie regulować ciśnienie. Ta opcja pozwalała docisnąć za pomocą specjalnego łącznika narzędzie zawieszane na ciągniku.

W budownictwie, przemyśle i transporcie

W budownictwie podnośniki hydrauliczne są wykorzystywane m.in. w koparkach, dźwigach czy betoniarkach. W przemyśle są stosowane w maszynach do obróbki plastycznej, prasach czy maszynach do pakowania. W sektorze transportowym znajdują zastosowanie w windach towarowych, dźwigach czy wózkach widłowych. W warsztatach samochodowych służą do podnoszenia pojazdów, co umożliwia wygodne przeprowadzanie napraw i przeglądów. W logistyce i magazynowaniu podnośniki hydrauliczne odgrywają kluczową rolę przy załadunku i rozładunku towarów.

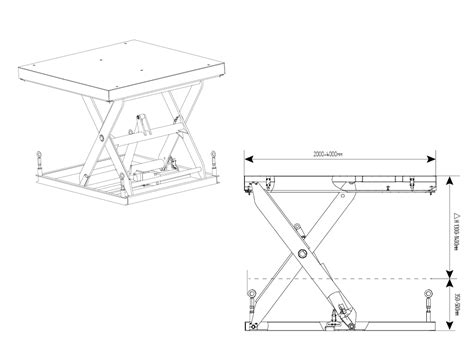

Podnośniki nożycowe

Podnośniki nożycowe to urządzenia, które służą do podnoszenia osób, maszyn i materiałów na odpowiednią wysokość. Posiadają dużą platformę, która unosi się w pionie. Ich cechą charakterystyczną są krzyżujące się ramiona przypominające nożyce. Podnośniki nożycowe poruszają się na stabilnej platformie na kołach, co zapewnia bezpieczną, mobilną pracę. Mogą unosić ciężkie ładunki na znaczne wysokości. Tak jak windy osobowe i towarowe, podnośniki tego rodzaju dostępne są z różną szerokością podestów i udźwigiem. Hydrauliczne podnośniki nożycowe mogą podnosić ciężary od kilkuset kilogramów do kilku ton.

Ich układ napędowy składa się z pomp hydraulicznych, przewodów, zaworów sterujących i zbiornika na płyn hydrauliczny. W skład napędu wchodzi też cylinder hydrauliczny. Jest to element napędowy podnośnika, który wykorzystuje płyn hydrauliczny pod ciśnieniem do generowania siły, która przesuwa ramiona mechanizmu nożycowego, podnosząc platformę.

Inne typy podnośników hydraulicznych

• Podnośnik jednokolumnowy: Wykorzystuje jeden cylinder do podnoszenia w jednym kierunku, zwykle pionowo. Są kompaktowe i nadal mogą być używane do wywierania nacisku tysięcy funtów.
• Podnośnik dwu- lub czterokolumnowy: Większość podnośników hydraulicznych opiera się na pionowo zorientowanych cylindrach hydraulicznych i sprężarkach do podnoszenia i opuszczania ciężkich ładunków. Podnośnik dwukolumnowy opiera się na dwóch cylindrach, podczas gdy podnośnik czterokolumnowy wykorzystuje cztery do podnoszenia dużej platformy. Każdy cylinder hydrauliczny jest przeznaczony do podnoszenia określonej ilości ciężaru, a kilka jest używanych razem w celu zwiększenia mocy podnoszenia urządzenia. Podnośnik czterokolumnowy zapewnia bardziej stabilną siłę podnoszenia, ale podnośnik dwukolumnowy jest bardziej kompaktowy i nadal zapewnia wystarczającą moc do podnoszenia większości pojazdów.

Zalety podnośników hydraulicznych

Do zalet podnośników hydraulicznych należy zaliczyć:

• Uniwersalność: Szeroki zakres zastosowań w wielu branżach.
• Wysoka wydajność: Zdolność do przenoszenia dużych sił przy stosunkowo niewielkim nakładzie energii.
• Świetna żywotność: Długa trwałość przy prawidłowej konserwacji.
• Precyzja działania: Możliwość dokładnego kontrolowania ruchu.
• Łatwa obsługa: Prosta i intuicyjna obsługa.
• Prosta budowa: Dzięki czemu ich konserwacja nie jest wymagająca.
• Stabilność: Zapewniają stabilne podnoszenie ładunków.
• Kompaktowość: Możliwość osiągnięcia imponujących sił podnoszenia w ograniczonej przestrzeni.

Konserwacja podnośników hydraulicznych

Aby zapewnić prawidłowe działanie podnośnika hydraulicznego, należy go starannie konserwować. Proces konserwacji rozpoczyna się od utrzymania prawidłowego poziomu płynu hydraulicznego i wymiany starego oleju hydraulicznego na nowy. Technik powinien regularnie sprawdzać, czy poziom płynu hydraulicznego jest wystarczająco wysoki, aby zapewnić prawidłową pracę. Jeśli poziom jest zbyt niski, można dodać więcej płynu.

Z biegiem czasu płyn hydrauliczny lub olej hydrauliczny ulegają degradacji. W miarę degradacji płyn nie ściska się i nie podnosi tak dobrze, a także nie smaruje wewnętrznych elementów tak skutecznie. Prowadzi to do nieprawidłowego działania i ostatecznego uszkodzenia układu. Aby zwalczać ten problem, płyn hydrauliczny należy okresowo wymieniać. Cykl wymiany zależy od rodzaju podnośnika oraz używanego płynu, a doświadczony technik powinien wiedzieć, jak często należy wymieniać płyn.

Wybór podnośnika hydraulicznego

Wybierając podnośnik hydrauliczny do swojego zastosowania, należy wziąć pod uwagę, jaki ciężar musi zostać podniesiony, odległość podnośnika, a także prześwit, jaki jest do dyspozycji dla wybranego przypadku użycia. Ważne jest również, aby wziąć podwagę budżet przeznaczony na podnośnik. Wszystkie te szczegóły pomagają określić, który podnośnik jest właściwą opcją dla danego zastosowania.

Najważniejszą kwestią jest ciężar, jaki należy utrzymać, a ze względów bezpieczeństwa podnośnik zawsze musi przekraczać dopuszczalne obciążenie o bezpieczny margines. Współpracuj z profesjonalistą, który pomoże określić, ile jest miejsca na podnośnik hydrauliczny. Wybierz jednostkę, która zmieści się w dostępnej przestrzeni, w tym silnik lub sprężarkę dołączoną do systemu. Wybrany podnośnik musi również zapewniać odległość podnoszenia, jakiej wymaga aplikacja. Należy wziąć pod uwagę maksymalny udźwig urządzenia i określić, czy wybrany typ podnośnika hydraulicznego sprawdzi się w danym przypadku. Ważne jest, aby wziąć pod uwagę wszystkie te elementy i więcej, wybierając podnośnik hydrauliczny do swojego zastosowania biznesowego. Współpracuj z profesjonalistą, który pomoże zdecydować, który podnośnik jest właściwą opcją i pomoże również uzyskać właściwy typ podnośnika.
