W dzisiejszym świecie, gdzie efektywność i bezpieczeństwo odgrywają kluczową rolę w wielu branżach, szczególnie w budownictwie i transporcie, podnośniki samochodowe wywrotki stanowią niezastąpione narzędzia. Umożliwiają one szybkie i bezpieczne podnoszenie ciężkich ładunków, znacząco usprawniając pracę. Niniejsza artykuł ma na celu szczegółowe omówienie podnośników samochodowych wywrotek, ich konstrukcji, działania, zastosowań oraz kluczowych aspektów bezpieczeństwa i konserwacji.
Czym jest podnośnik samochodowy wywrotka?
Podnośnik samochodowy wywrotka to specjalistyczne urządzenie zaprojektowane do hydraulicznego podnoszenia skrzyni ładunkowej, co umożliwia wyładunek materiałów sypkich lub kawałkowych. Jest to kluczowy element przyczep wywrotek i ciężarówek, który znajduje zastosowanie w rolnictwie, budownictwie oraz transporcie pojazdów i materiałów.
Zasada działania podnośnika hydraulicznego

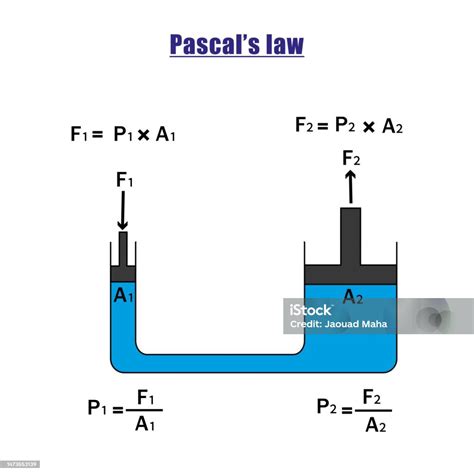

Podnośniki hydrauliczne działają na podstawie prawa Pascala, wykorzystując sprężanie cieczy (oleju hydraulicznego) do generowania siły podnoszącej. Ciśnienie wywierane na płyn w wąskim cylindrze jest równomiernie przenoszone na szerszy cylinder, co pozwala na podniesienie znacznych ciężarów przy stosunkowo niewielkim nakładzie siły. Mechanizm sprężarki jest używany do zwiększania ciśnienia wewnątrz każdego cylindra podnoszącego, a ciśnienie powoduje rozszerzenie cylindra. Zazwyczaj cylindry rozszerzają się ku górze, tworząc siłę nośną w pionie.
Konstrukcja i typy podnośników do wywrotek

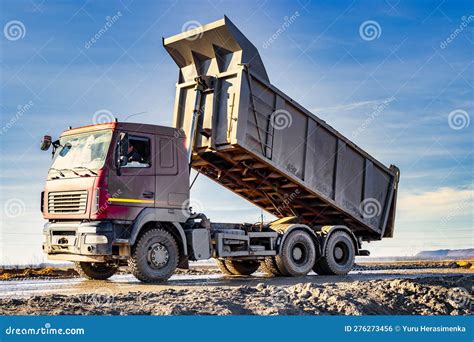

Za unoszenie skrzyni wywrotki odpowiada zazwyczaj siłownik hydrauliczny - czołowy (przedni) albo podskrzyniowy (centralny). Skrzynia wywrotki spoczywa zazwyczaj na ramie pomocniczej zamocowanej do podwozia samochodu lub na ramie głównej naczepy. W wywrotkach tylnozsypowych trzy ściany skrzyni są zazwyczaj zespawane z płytą podłogową, a burta tylna pełni funkcję klapy otwieranej podczas rozładunku. W praktyce stosuje się także podział według kierunku wyładunku i kształtu skrzyni.
- Podnośnik nożycowy: Wykorzystuje jeden lub więcej cylindrów hydraulicznych, solidną podstawę, platformę podnoszącą i wiele ramion nożycowych. W podnośniku nożycowym cylindry rozszerzają się pod kątem 45 stopni, co zwiększa siłę unoszenia urządzenia.
- Podnośnik jednokolumnowy: Wykorzystuje jeden cylinder do podnoszenia w jednym kierunku, zwykle pionowo.
- Podnośnik dwu- lub czterokolumnowy: Opiera się na dwóch lub czterech cylindrach hydraulicznych do podnoszenia dużej platformy, zapewniając większą moc i stabilność.
Charakterystyka zestawu do podnoszenia wywrotek (model ER-006 (8T))
Niniejszy zestaw do podnoszenia wywrotek (numer modelu ER-006 (8T)) został zaprojektowany specjalnie do hydraulicznych podnośników nożycowych i nadaje się do przyczep wywrotek i ciężarówek o długości od 3048 do 4267 mm (10 do 14 stóp). Udźwig wynosi łącznie 8 ton (17 600 funtów), łącznie z ładunkiem i skrzynią ładunkową. Idealnie nadaje się do różnych zastosowań wymagających ciężkiego podnoszenia, takich jak transport rolniczy, sprzęt budowlany i transport pojazdów.
Wydajność i płynność działania
Pompa hydrauliczna o pojemności 8 qt (7,6 l) w tym zestawie wywrotki jest wyposażona w układ dwustronnego działania, który umożliwia zdalne sterowanie podnoszeniem i opuszczaniem skrzyni. Zapewnia to płynną i szybką pracę, skracając czas pracy i nakład pracy. Jest bardziej wydajna niż pompy jednostronnego działania, które wykorzystują masę do powolnego opuszczania. Można ją łatwo zasilać z gniazda samochodowego 12 V.
Bezpieczeństwo przede wszystkim
Hydrauliczny zestaw podnoszący wywrotkę gwarantuje bezpieczną obsługę dzięki ramieniu zabezpieczającemu, które zapewnia stabilne wsparcie podczas rozładunku przyczepy, eliminując ryzyko przypadkowego opuszczenia i minimalizując ryzyko operacyjne. Podczas prac konserwacyjnych, montażowych i serwisowych należy go również złożyć, aby zapobiec przypadkowemu upadkowi, który mógłby spowodować poważne obrażenia, a także zapewnić bezpieczeństwo użytkowania.
Wytrzymałość i trwałość
Ten hydrauliczny podnośnik nożycowy do przyczep wywrotek jest wykonany z wysokiej jakości materiałów. Elementy podnoszące są wykonane z wysokowytrzymałej stali, aby wytrzymać duże obciążenia i uderzenia, a także odkształcenia i warunki atmosferyczne. Wytrzymała stal konstrukcyjna gwarantuje, że urządzenie nie odkształci się nawet pod dużym obciążeniem. Plastikowy zbiornik oleju (tworzywo PP) zapewnia stabilność w każdych warunkach i jest szczelny oraz odporny na zużycie.
How Does A Dump Truck Hydraulic System Work? - Big Truck Lovers
Specyfikacja techniczna (ER-006 (8T))
| Parametr | Wartość |
|---|---|
| Nośność | 8 t / 17 600 funtów |
| Napięcie zewnętrzne | DC 12 V |
| Odpowiednia długość przyczepy | 10-14 stóp / 3048-4267 mm |
| Pojemność kabla zasilającego na miejscu | ≥200 A (kabel jednożyłowy o przekroju 100 mm²) |
| Pojemność zbiornika oleju hydraulicznego | 8 QT / 7,6 l |
| Moc wyjściowa | 1,6 kW |
| Ciśnienie robocze hydrauliczne | 16-20 MPa |
| Przepływ | 1,45 GPM |
| Maksymalne ciśnienie uwalniania | 3200 PSI / 22 MPa |
| Materiał zbiornika oleju | tworzywo sztuczne PP |
| Grubość płyty głównej | 0,3 cala / 8 mm |
| Maksymalny kąt pochylenia ciała | 120° |
| Zalecany kąt nachylenia | ＜45° |
| Główny materiał | stal |
| Masa netto | 335,1 funta / 152 kg |
| Wymiary produktu | 42,9 x 24,0 x 10,0 cali / 1090 x 610 x 255 mm |
Zastosowanie i rodzaje wywrotek

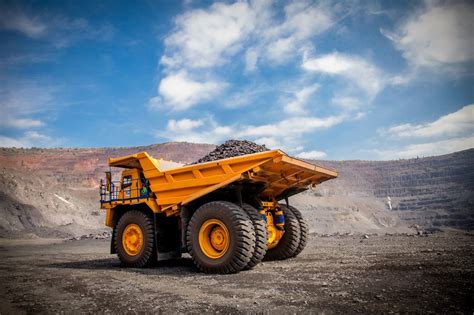

Wywrotki są istotną częścią przemysłu budowlanego. Są one dostępne w różnych modelach, z których każda została zaprojektowana w celu zaspokojenia specyficznych potrzeb danej pracy. Wywrotki wykorzystuje się w robotach ziemnych, budownictwie i drogownictwie do wywozu urobku oraz dowozu materiałów sypkich na miejsce wbudowania. Dzięki możliwości szybkiego i efektywnego transportu dużych ilości materiałów, wywrotki odgrywają ważną rolę w utrzymaniu sprawnego funkcjonowania placów budowy.
Ta wywrotka montowana jest z tyłu przyczepy wywrotki i umożliwia łatwy transport różnych materiałów, takich jak gruz budowlany, ziemia, żwir i ściółka. Ta wszechstronność czyni ją cennym narzędziem do transportu materiałów i sprzętu.
Rodzaje wywrotek
- Małe wywrotki z kiprem: Przeznaczone do przewozu do 3 ton materiału, wyposażone w hydrauliczny system podnoszenia i opuszczania skrzyni ładunkowej. Kiper jest płaską platformą przymocowaną do tyłu ciężarówki i służy do przewożenia dużych przedmiotów.
- Wywrotki 3-osiowe i 4-osiowe: Mają piąte koło w celu zwiększenia stabilności podczas przewożenia ciężkich ładunków.
- Wywrotki z ciągnikiem siodłowym i naczepą typu wywrotka: Używane do transportu ciężkich ładunków, zwykle do 20 ton.
Konserwacja podnośników hydraulicznych i wywrotek
Prawidłowe praktyki konserwacyjne są kluczowe dla zapewnienia długiej żywotności i bezpiecznego działania podnośnika hydraulicznego. Aby utrzymać odpowiedni udźwig i uniknąć awarii, zaleca się serwisowanie zestawu hydraulicznej platformy uchylnej co sześć miesięcy.
Kluczowe aspekty konserwacji
- Wymiana oleju hydraulicznego: Aby utrzymać odpowiedni udźwig i uniknąć awarii, zaleca się serwisowanie zestawu hydraulicznej platformy uchylnej co sześć miesięcy. Obejmuje to wymianę oleju hydraulicznego i smarowanie połączeń podnośnika. Jeśli regularnie w podnośniku hydraulicznym nie wymienia się oleju, to można doprowadzić m.in. do szybszego zużycia uszczelek, większego poboru prądu, a także do zatarcia pompy. Eksperci z serwisów samochodowych zalecają, by systematycznie serwisować podnośniki samochodowe hydrauliczne. Najlepiej, jeśli olej będzie wymieniany co dwa lata, a także przy okazji każdej wymiany pompy lub siłowników lewarka.
- Smarowanie połączeń: Regularne smarowanie połączeń podnośnika jest niezbędne do zmniejszenia tarcia i zużycia ruchomych części.
- Kontrola poziomu płynu: Technik powinien regularnie sprawdzać, czy poziom płynu hydraulicznego jest wystarczająco wysoki, aby zapewnić prawidłową pracę.
- Sprawdzanie stanu technicznego: Kontrola stanu technicznego podnośnika jest fundamentalnym obowiązkiem użytkownika.
Wymagania dotyczące oleju hydraulicznego
Podnośnik samochodowy hydrauliczny wymaga oleju, który będzie miał w składzie inhibitory antykorozyjne, które cały czas będą redukować zanieczyszczenia. Współczynnik lepkości lakieru powinien być na tyle wysoki, aby gęstość oleju nie zmieniała swojej temperatury. Dodatkowo olej musi mieć właściwości zmniejszające zużycie trących części metalu.
Bezpieczeństwo pracy z podnośnikami samochodowymi i dozór UDT
Praca z podnośnikami samochodowymi wymaga zachowania najwyższych standardów bezpieczeństwa. UDT, czyli Urząd Dozoru Technicznego, to instytucja odpowiedzialna za nadzór nad urządzeniami technicznymi, takimi jak podnośniki samochodowe. Użytkowanie podnośników samochodowych wywrotki bez odpowiedniego nadzoru może prowadzić do poważnych wypadków.
Regulacje prawne i normy bezpieczeństwa
Podnośniki samochodowe, jako urządzenia techniczne, podlegają szczegółowym regulacjom prawnym. Normy bezpieczeństwa dla podnośników samochodowych są określone przez odpowiednie przepisy i regulacje. Różne typy podnośników mogą podlegać odmiennym przepisom i regulacjom.
Obowiązki użytkownika
- Kontrola stanu technicznego: Kontrola stanu technicznego podnośnika jest fundamentalnym obowiązkiem użytkownika.
- Dokumentacja: Utrzymanie odpowiedniej dokumentacji jest równie ważne co regularne kontrole.
- Częstotliwość przeglądów: Częstotliwość przeglądów i konserwacji zależy od intensywności użytkowania podnośnika oraz zaleceń producenta.
Dozór UDT nad podnośnikami samochodowymi, takimi jak UDT podnośnik samochodowy, jest niezbędny, ponieważ gwarantuje, że urządzenia te są eksploatowane zgodnie z normami bezpieczeństwa. W przypadku, gdy podnośnik samochodowy nie podlega dozorowi UDT, użytkownicy powinni podjąć natychmiastowe działania, aby dostosować się do obowiązujących przepisów. Przy każdej, domowej naprawie samochodu za pomocą lewarka nie zapominajmy o zachowaniu pewnych kluczowych zasad. Upewnijmy się, czy samochód ma wrzucony bieg i czy hamulec ręczny został zaciągnięty. Przypadkowe obsunięcie samochodu z podnośnika może nas kosztować wiele napraw, jak i stresu.
