Wózki Widłowe: Udźwig, Wysokość Podnoszenia i Rodzaje

Wózki widłowe to ogólna nazwa dla maszyn, które są podstawowymi narzędziami pracy w magazynach, halach produkcyjnych, centrach logistycznych czy sklepach wielkopowierzchniowych. Stanowią szczególnie szeroką kategorię produktów, charakteryzujących się mobilnością oraz możliwością podnoszenia materiałów. Służące do transportu bliskiego, cechują się wydajnością i wysoką technologią. W tej kategorii można znaleźć zarówno proste wózki ręczne, jak i takie, które wykonują skomplikowane operacje. Dobierając odpowiedni wózek do potrzeb, można znacznie zwiększyć rentowność działań logistycznych.

Kluczowe Parametry Wózków Widłowych

Podczas wybierania wózków widłowych należy kierować się przede wszystkim ich parametrami technicznymi. Niewątpliwie jednym z najistotniejszych jest nośność wózka widłowego, czyli wartość, która wskazuje, jak ciężki ładunek może zostać obsłużony za pomocą danego modelu urządzenia. Udźwig wózków widłowych to kluczowy parametr, który bezpośrednio wpływa na efektywność operacji magazynowych, określając maksymalną masę, jaką wózek może bezpiecznie podnieść, nie ryzykując uszkodzenia sprzętu lub naruszenia bezpieczeństwa pracy.

Udźwig Nominalny i Diagram Udźwigu

Maksymalna masa, jaką wózek widłowy może podnieść na określoną wysokość, nazywana jest udźwigiem nominalnym. Parametr ten określany jest przez producenta wózka widłowego. Udźwig nominalny określa maksymalną masę ładunku, jaką wózek widłowy może podnieść zgodnie z założeniami konstrukcyjnymi. Informacje dotyczące udźwigu znajdują się na każdym pojeździe, a przydatna jest umiejętność czytania i rozumienia diagramu udźwigu wózka widłowego. Diagram ten umieszczony jest zwykle w polu widzenia operatora w postaci tabliczki lub naklejki oraz w dokumentacji technicznej pojazdu. Oparty jest on na trzech wartościach, które decydują o docelowych parametrach technicznych oraz możliwościach pojazdu. Posiadając więc informacje na temat masy ładunku i położenia jego środka ciężkości, można w łatwy sposób sprawdzić, na jaką wysokość może on zostać bezpiecznie podniesiony. Podobnie, kiedy chce się podnieść ładunek na daną wysokość, dodatkowo znając jego środek ciężkości - nic nie stoi na przeszkodzie, aby sprawdzić, jaka powinna być maksymalna masa ładunku, tak aby podnoszenie go było w pełni bezpieczne. Znajomość udźwigu jest kluczowa dla zapewnienia bezpieczeństwa w pracy.

Wysokość Podnoszenia

Wysokość podnoszenia to podstawowy parametr wózka widłowego, ściśle powiązana z jego rodzajem. Bardzo często to właśnie zasięg, jakim dysponuje maszyna, decyduje o możliwości wdrożenia systemu regałowego o danej wysokości. Czynnikiem determinującym wysokość podnoszenia jest przede wszystkim rodzaj, a co za tym idzie, zastosowanie urządzenia w magazynie - maszyna przeznaczona do wysokiego składowania będzie się cechowała innymi parametrami użytkowymi niż standardowy widlak z przeciwwagą.

Wysokość podnoszenia wózka widłowego to odległość mierzona - na maksymalnym wysunięciu masztu - od poziomu zero (np. od posadzki magazynu) do wideł maszyny, a precyzując, górnej poziomej powierzchni zęba wideł, gdy maszt jest w pozycji pionowej. Ważną wartością - zwłaszcza w magazynach wysokiego składowania - jest wysokość swobodnego podnoszenia. Parametr ten jest określany również jako wielkość gabarytowa wózka i mówi, jaki zasięg ma urządzenie bez dodatkowego wysunięcia masztu.

Rodzaje Wózków Widłowych i Ich Zastosowanie

Wózki widłowe to uniwersalne narzędzia, które jednak nie sprawdzą się do każdego zadania. Należy wybrać taki pojazd, który jest przeznaczony do wykonywania konkretnego zadania, uwzględniając potrzeby związane z obciążeniem i miejscem pracy. Różne typy wózków widłowych oferują różne maksymalne obciążenia.

Wózki Unoszące a Wózki Podnośnikowe

Istnieje zasadnicza różnica między wózkami unoszącymi a podnośnikowymi, zwłaszcza w kontekście regulacji Urzędu Dozoru Technicznego (UDT).

• Wózki widłowe unoszące - to urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą transport. Nie podlegają one Urzędowi Dozoru Technicznego. Przyjęto, że wysokość transportowa to maksymalnie 30 centymetrów. Unoszą one przewożone palety na niewielką wysokość - zazwyczaj do kilkudziesięciu centymetrów. Wykorzystuje się je jedynie w przypadku towarów nisko położonych, zwłaszcza na posadzkach, oraz podczas rozładunku i załadunku samochodów ciężarowych. Dzięki swojej konstrukcji operator może w wygodny sposób pobrać towar z podłoża, a następnie przewieźć go w przeznaczone miejsce. W przeciwieństwie do standardowych wózków widłowych, maszyny te charakteryzują się bardzo dużymi możliwościami manualnymi i wysokim stopniem zwrotności. Mogą być wyposażone w kabinę boczną lub specjalną platformę, na której operator staje i przemieszcza się wraz z wózkiem sterowanym elektronicznie.
• Wózki widłowe podnośnikowe (nazywane także wózkami masztowymi) - to urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą składowanie i pobieranie z systemów regałowych. Podlegają one Urzędowi Dozoru Technicznego. Sprawdzają się szczególnie w odkładaniu i pobieraniu towaru. Wózek podnośnikowy może być wykorzystywany na dwa sposoby: do pobierania towaru z regału, podnoszenia go i opuszczania w pionie, a także do przewożenia towarów na terenie magazynu. W przypadku większości wózków widłowych podnośnikowych przewożone przedmioty znajdują się na paletach. Aby pobrać towar z półki, operator uruchamia widły, które przesuwają się po maszcie na odpowiednią wysokość. Następnie widły wsuwają się pod paletę, podnoszą ją lekko do góry i opuszczają na dół. W tej pozycji, gdy ładunek znajduje się maksymalnie blisko podłoża, można przetransportować go w wybrane miejsce.

Typy Wózków ze Względu na Konstrukcję i Środowisko Pracy

Różnorodność klas wózków widłowych wynika z ich unikalnych rozwiązań konstrukcyjnych, które bezpośrednio determinują udźwig urządzenia.

• Wózki czołowe: Charakteryzują się tym, że waga podnoszonego ładunku równoważy się w ich przypadku z wagą wózka. Modele elektryczne mogą unieść ładunki od 1,5 do 5 ton, a spalinowe - aż do 10 ton. Wózki spalinowe wyróżniają się dużym udźwigiem i są zaprojektowane do pracy w wymagających warunkach.
• Wózki typu Reach Truck (boczne): Ich konstrukcja została przystosowana do wymagań współczesnej intralogistyki. Fotel operatora umieszczony jest prostopadle do kierunku jazdy pojazdu. Ramiona podporowe z niewielkimi kółkami są podstawową cechą ich konstrukcji, co umożliwia stabilizację ładunku i równomierne rozłożenie jego ciężaru, nawet podczas podnoszenia na bardzo duże wysokości. Pracują w nowoczesnych magazynach, gdzie są zaprojektowane do wydajnej realizacji zadań w wąskim obszarze operacyjnym.
• Wózki systemowe: Idą o krok dalej niż Reach Trucki, ich wysokość podnoszenia przekracza 17 metrów, a korytarz potrzebny do bezpiecznej pracy zostaje zredukowany do wartości 1,7 metra. Jest to możliwe dzięki obrotowym widłom, a przedział operatora podnosi się do góry wraz z ładunkiem. Stosowane w magazynach wysokiego składowania, w halach budowanych "w górę" w celu maksymalnego wykorzystania kubatury obiektu.

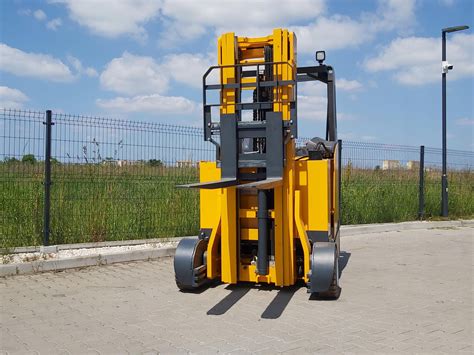

• Wózki przegubowe: Można je zaliczyć do wózków widłowych wysokiego podnoszenia - ich zasięg bardzo często przekracza 15 metrów. Przeznaczone są do pracy w magazynach, gdzie mamy do czynienia z mniej intensywnym przepływem towarów, a kluczowe znaczenie ma współczynnik wykorzystania przestrzeni oraz uniwersalność samego urządzenia.

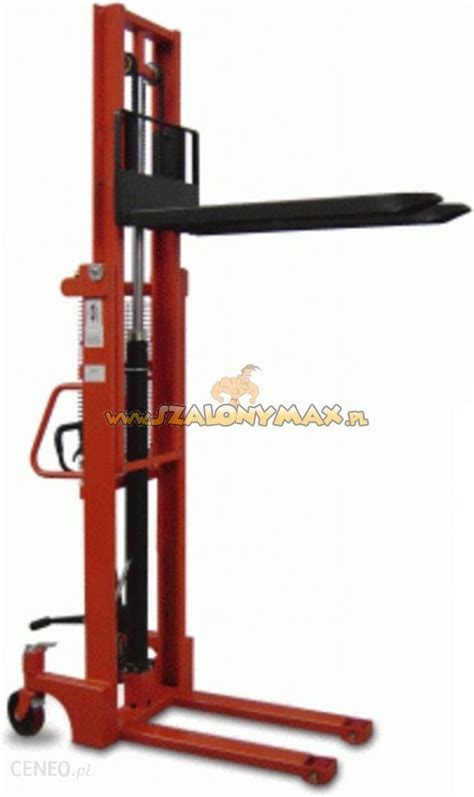

• Wózki typu stacker (elektryczne układarki): Podnoszą na wysokość przekraczającą 5 metrów. Na inwestycję tego typu najczęściej decydują się przedsiębiorstwa, które nie wymagają dużego przepływu materiałów.
• Wózki z masztem wewnętrznym:
  • Z masztem wewnętrznym nieobejmującym ładunku: Może on mieć np. wysuwany maszt. W jego wersji ładunek unoszony jest na widłach, które w dolnym podnoszeniu chowają się między dwoma ramionami jezdnymi, co stabilizuje całą konstrukcję.
  • Z masztem wewnętrznym obejmującym ładunek: Posiada maszt stały.
  • Z masztem wewnętrznym (widłowym): Zęby wideł zlokalizowane są poza ramionami jezdnymi.
• Wózki specjalizowane: Cechują się tym, że prowadzący je operator podnoszony jest przy pomocy wózka wraz z ładunkiem. Wykorzystywane są w wyspecjalizowanych działaniach logistycznych i magazynowych, dobrze sprawdzają się na magazynach wysokoregałowych, pozwalając na bardzo precyzyjne umieszczenie ładunku w zaplanowanym miejscu.
• Ładowarki teleskopowe: Maszyny wszechstronne, zdolne do podnoszenia ładunków na wysokości do 12 metrów, z udźwigiem od 2 do 5 ton. Wykorzystywane na szeroką skalę w budownictwie, przemyśle i rolnictwie. Służą do montażu sprzętu roboczego, rozładunku materiałów za pomocą wideł paletowych, transportowania materiałów z wykorzystaniem szufli, jak i wysięgnika wyposażonego w platformę roboczą dla ludzi. Można do nich przeczepić osprzęt służący do prac rolniczych, ogrodniczych czy komunalnych, co sprawia, że ładowarka pełni dodatkowe funkcje.
• Wózki terenowe: Dodatkowy rodzaj wózków podnośnikowych czołowych, najczęściej wspomagają inne urządzenia pracujące w magazynie.

Wózki Elektryczne vs. Spalinowe

• Wózki elektryczne: Stają się coraz popularniejsze dzięki swoim zaletom, w tym niskiej emisji i ekologiczności. Akumulatorowe wózki podnośnikowe charakteryzują się cichym działaniem, krótkim czasem ładowania i długą pracą na jednej baterii. Są niezastąpione podczas pracy w pomieszczeniach, ponieważ nie emitują niebezpiecznych spalin. Dzięki niższym kosztom operacyjnym i konserwacyjnym, wózki elektryczne są często bardziej opłacalne na dłuższą metę. Mogą jednak nie sprawdzić się w magazynach otwartych na zewnątrz budynków, gdzie mniejsze koła mogłyby nie poradzić sobie w nierównym terenie, a niskie temperatury i wilgoć szkodziłyby akumulatorom.
• Wózki spalinowe: Sprawdzają się głównie w zastosowaniach zewnętrznych, gdzie ich solidna konstrukcja pozwala na podnoszenie ładunków o masie sięgającej nawet 12 ton. Są zaprojektowane do pracy w wymagających warunkach.

Czynniki Wpływające na Udźwig

Udźwig wózków widłowych ulega zmianom pod wpływem wielu czynników, wśród których kluczową rolę odgrywają:

• Wysokość podnoszenia: Wraz ze wzrostem wysokości podnoszenia środek ciężkości wózka przesuwa się, co wymaga zmniejszenia rzeczywistego udźwigu.
• Konfiguracja masztu: Różnice w konstrukcji masztu wpływają na wysokość podnoszenia i stabilność, a tym samym na maksymalny udźwig. Liczba i rodzaj stopni masztu mają znaczenie.
• Dodatkowy osprzęt: Instalacja dodatkowego osprzętu, takiego jak chwytaki, obracane widły czy widły teleskopowe, znacząco wpływa na rozkład masy oraz modyfikuje parametry udźwigu wózka widłowego. Dodatki te obciążają konstrukcję masztu i ramy widłowej, często prowadząc do obniżenia nominalnej nośności urządzenia. Operatorzy powinni zawsze uwzględniać charakterystykę zamontowanego osprzętu, odpowiednio dostosowując parametry techniczne maszyny.

Analiza diagramów udźwigu wyraźnie pokazuje, jak różne elementy konfiguracji wózka - takie jak liczba i rodzaj stopni masztu, konstrukcja ramy czy zastosowanie specjalistycznego osprzętu - wpływają na rzeczywiste możliwości załadunkowe.

Bezpieczeństwo i Regulacje Prawne

Bezpieczne zastosowanie wózków widłowych wymaga zrozumienia konkretnych wymagań technicznych. Urząd Dozoru Technicznego (UDT) nadzoruje kwestie związane z udźwigiem i bezpieczeństwem wózków widłowych, a bezpieczeństwo operatorów jest kluczowe. Negligencja w tej kwestii może skutkować poważnymi konsekwencjami finansowymi i zagrażać bezpieczeństwu pracowników.

Uprawnienia do Obsługi Wózków Widłowych

Aby móc operować wózkami widłowymi, należy posiadać odpowiednie uprawnienia wydawane przez Urząd Dozoru Technicznego osobom, które ukończyły odpowiedni kurs i zdały egzamin teoretyczny oraz praktyczny. Wyróżnia się trzy główne kategorie uprawnień:

• III WJO: Najniższa kategoria uprawnień UDT, uprawniająca do obsługi wózków jezdniowych podnośnikowych prowadzonych i zdalnie sterowanych.
• II WJO: Uprawnia do obsługi wózków jezdniowych podnośnikowych, z wyłączeniem wózków ze zmiennym wysięgiem i wózków z podnoszoną kabiną operatora. Posiadając kat. II WJO, można również obsługiwać wózki z kat. III WJO.
• I WJO: Najwyższa kategoria, uprawniająca do obsługi wszystkich typów wózków jezdniowych podnośnikowych, w tym wózków ze zmiennym wysięgiem i wózków z podnoszoną kabiną operatora. Posiadając uprawnienia na kat. I WJO, można obsługiwać również wózki z niższych kategorii.

Wózki jezdniowe z mechanicznym napędem podnoszenia (np. elektrycznym) podlegają przepisom rozporządzenia w sprawie sposobu i trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych oraz sposobu i trybu przedłużania okresu ważności zaświadczeń kwalifikacyjnych.

Podnoszenie Osób Wózkami Widłowymi

Kwestia przewożenia osób wózkami widłowymi jest ściśle regulowana prawnie. Zgodnie z Rozporządzeniem Ministra Rozwoju i Finansów z dnia 15 grudnia 2017 r.:

• Przewożenie osób na wózkach jezdniowych lub przyczepach jest dopuszczalne, o ile wózki jezdniowe lub przyczepy są do tego przystosowane przez producenta (§ 10).
• Podnoszenie osób przy użyciu wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia na pomostach dostosowanych i specjalnie zamontowanych do tego celu jest dopuszczalne, o ile instrukcja wózka jezdniowego dopuszcza taką możliwość (§ 11 pkt 1).
• Wysokość podnoszenia oraz udźwig wózka jezdniowego podnośnikowego wyposażonego w pomost nie mogą przekraczać wielkości określonych w instrukcji wózka jezdniowego (§ 11 pkt 2).

Wózki podnośnikowe mogą być używane do podnoszenia osób, jeśli producent opisał taką możliwość w instrukcji obsługi. W przypadku, gdy producent wózka nie przewidział takiej możliwości, eksploatujący może użytkować wózek do podnoszenia osób pod pewnymi warunkami i po uzgodnieniu z organem właściwej jednostki dozoru technicznego. Podnoszenie ludzi w koszu na widłach wymaga, aby kosz był dostosowany do danego urządzenia (w praktyce musi być dołączony przez producenta jako osprzęt dodatkowy), a urządzenie musi mieć w instrukcji zestaw informacji umożliwiających współpracę z właściwym koszem. Urządzenie musi posiadać odpowiednie zabezpieczenia, mechanizmy i wyposażenie (np. zawory sterowane - zamki hydrauliczne, które w razie awarii hydrauliki nie pozwolą na gwałtowne opadnięcie zestawu z ludźmi). Ponadto, wózek powinien umożliwiać bezpieczne opuszczenie całości w dół, a człowiek musi mieć możliwość bezpiecznego opuszczenia usterkowanego urządzenia.

W przypadku wykorzystania wózków jezdniowych z napędem silnikowym do podnoszenia osób w specjalnie skonstruowanych do tego celu koszach, eksploatujący musi uzasadnić wykorzystanie urządzenia niezgodne z przeznaczeniem określonym przez producenta w instrukcji eksploatacji oraz spełnić szereg wymagań, w tym:

• Zgoda UDT na inne zastosowanie wózka niż przeznaczenie określone przez wytwórcę.
• Pomost roboczy instalowany na widłach musi posiadać elementy zabezpieczające kosz przed spadnięciem.
• Kosz musi posiadać elementy zabezpieczające pracowników przed wypadnięciem, zgnieceniem, uwięzieniem bądź uderzeniem.
• Kosz musi zapewniać bezpieczeństwo pracownikom uwięzionym i umożliwiać ich niezwłoczne uwolnienie.

Eksploatujący wózek wyposażony w kosz musi również zapewnić, aby urządzenia sterujące ruchem wózka wymagały podtrzymania, operator pozostawał stale na stanowisku sterowniczym podczas przemieszczania osób, a same przemieszczanie odbywało się powoli, rozważnie i pod nadzorem. Należy również zachować odpowiedni współczynnik bezpieczeństwa uwzględniający diagram udźwigu.

Konserwacja i Przeglądy Techniczne

Regularna konserwacja i przeglądy techniczne są kluczowe dla zapewnienia bezpiecznej i sprawnej obsługi wózków widłowych. Regularne sprawdzanie stanu technicznego, smarowanie elementów mechanicznych, sprawdzanie układów hydraulicznych oraz monitorowanie zużycia opon i baterii to ważne czynności konserwacyjne. Regularne przeglądy techniczne pomagają wykryć potencjalne problemy i awarie na wczesnym etapie, umożliwiając szybką interwencję i naprawę. Przed rozpoczęciem pracy na wózku widłowym, konieczne jest odpowiednie przeszkolenie personelu. Operator powinien być dobrze zaznajomiony z zasadami bezpieczeństwa, obsługą panelu sterowania, kontrolą ładunku oraz technikami manewrowania.

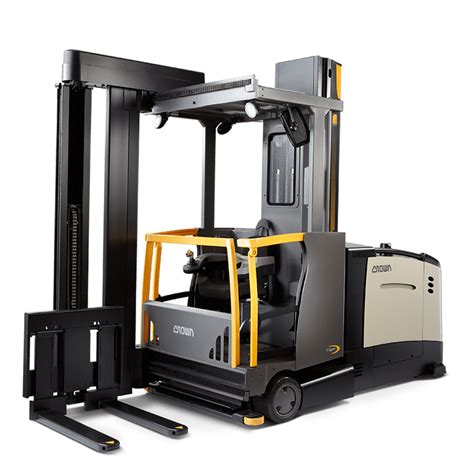

Wózki Widłowe Unoszące Operatora Wraz z Ładunkiem

Wózki widłowe unoszące operatora wraz z ładunkiem, znane również jako wózki widłowe z kabiną operatora, to specjalne wersje wózków, które umożliwiają operatorowi przewożenie ładunków na większe wysokości wraz z bezpiecznym i wygodnym miejscem pracy. Są one doskonałym rozwiązaniem w sytuacjach, gdy konieczna jest praca na dużych wysokościach. Tempo dostaw i transportu jest kluczowe, dlatego też te wózki zyskują coraz większą popularność. Są niezastąpionym narzędziem w magazynach i centrach logistycznych.

Charakterystyka i Zastosowanie

• Wydajność i elastyczność: Zapewniają znacznie większą wydajność i elastyczność w porównaniu do tradycyjnych wózków widłowych. Operator ma możliwość obsługi i kontroli ładunku, zwiększając efektywność pracy. Dzięki temu procesy załadunku i rozładunku stają się bardziej efektywne, a operator ma pełną kontrolę nad ładunkiem, co przekłada się na szybszą i dokładniejszą obsługę.
• Bezpieczeństwo: Bezpieczeństwo jest najwyższym priorytetem. Te wózki są zaprojektowane tak, aby zapewnić stabilność i pewność podczas podnoszenia i przemieszczania ciężkich ładunków na wysokościach. Kabina operatora jest wyposażona w odpowiednie zabezpieczenia, takie jak barierki i pasy bezpieczeństwa, aby zapewnić ochronę operatora.
• Wysokość podnoszenia: Są zaprojektowane do podnoszenia ładunków na znaczne wysokości, co pozwala na obsługę regałów i miejsc składowania nawet do kilku metrów.
• Wysięgnik: Zazwyczaj posiadają wysięgnik, który umożliwia operatorowi podnoszenie ładunków na dużą wysokość i osiąganie trudno dostępnych miejsc. Wysięgnik może być teleskopowy lub pantograficzny, co daje elastyczność podczas podnoszenia i opuszczania ładunków.
• Manewrowość: Mimo dużej wysokości podnoszenia, są zaprojektowane tak, aby były stosunkowo zwrotne i łatwe do manewrowania. Mogą być wyposażone w systemy kierowania i sterowania, które ułatwiają precyzyjne poruszanie się w ciasnych przestrzeniach składowych.

Wózki widłowe unoszące operatora wraz z ładunkiem są powszechnie wykorzystywane w magazynach, centrach dystrybucji, zakładach produkcyjnych oraz innych miejscach, gdzie konieczne jest składowanie i pobieranie towarów na dużych wysokościach. Są szczególnie przydatne, gdy istnieje potrzeba obsługi regałów na dużych wysokościach lub dostępu do trudno dostępnych miejsc.
