Wprowadzenie do problemu
Problem z demontażem linki blokady tylnego ramienia w koparkach JCB to częste wyzwanie dla operatorów, szczególnie gdy podręczniki serwisowe nie dostarczają wystarczających informacji. W tym artykule przedstawimy szczegółowy opis procedury, bazując na doświadczeniach użytkowników i danych technicznych.
Demontaż linki blokady ramienia - krok po kroku
Początkowo, użytkownik napotkał trudności z wyjęciem linki blokady ramienia z kabiny. Mimo zdjęcia zabezpieczenia od spodu pod błotnikiem i odkręcenia motylka oraz nakrętki w kabinie, linka wysuwała się jedynie na kilka centymetrów, blokując się. W kierunku koła również napotykała opór, uniemożliwiając dalsze wyjęcie. Celem demontażu było nasmarowanie linki, która ciężko chodziła, oraz wyczyszczenie ciasnego peszla.
Alternatywne rozwiązanie problemu demontażu
Ostatecznie, rozwiązanie problemu udało się znaleźć poprzez demontaż elementów konsoli na napój. Po odkręceniu dwóch śrub mocujących plastikowy element, uzyskano wystarczająco miejsca, aby włożyć rękę i zdjąć zabezpieczenie linki. To pozwoliło na swobodne wyjęcie linki.
Funkcja i budowa linki blokady ramienia

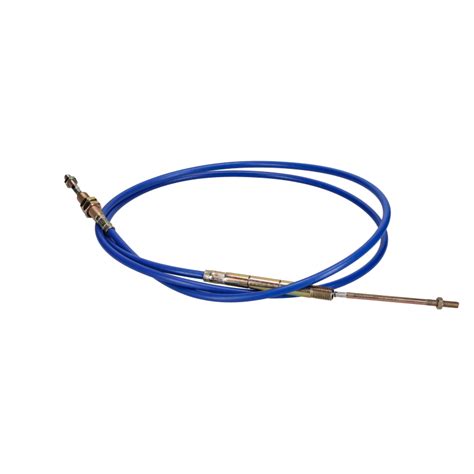

Wysokiej jakości linka blokady ramienia, o numerze katalogowym 910/45200 marki GX-AFTER, jest kluczowym elementem systemu zabezpieczającego ramię kopiące. Łączy ona dźwignię znajdującą się w kabinie operatora ze sworzniem blokady obrotu ramienia. Linka ta stanowi cięgno w pancerzu, umożliwiając zdalne sterowanie sworzniem blokady obrotu (tzw. "kingposta") z poziomu kabiny.
Zasada działania mechanizmu
Pociągnięcie dźwigni w kabinie powoduje napięcie linki, co z kolei wpływa na wysunięcie lub wsunięcie sworznia blokującego. Pozwala to na zablokowanie lub odblokowanie obrotu ramienia kopiącego. W przypadku zerwania lub zatarcia linki, operator nie jest w stanie zabezpieczyć ramienia do transportu. Stanowi to poważne ryzyko niekontrolowanego obrotu ramienia podczas jazdy, co może prowadzić do kolizji.
Kompatybilność i zastosowanie
Linka 910/45200 jest przeznaczona do starszych modeli koparek JCB, wyprodukowanych przed 1997 rokiem, wyposażonych w "stary typ obrotu" na listwie. Jest to zamiennik łączący dźwignię w kabinie ze sworzniem blokady obrotu (np. o numerze 125/81200).
Konserwacja i rozwiązywanie problemów
Przyczyny ciężkiej pracy dźwigni blokady
Jeśli dźwignia blokady pracuje ciężko, najczęstszą przyczyną jest gromadzenie się wody i brudu wewnątrz pancerza linki na przestrzeni lat. Prowadzi to do korozji i zatarcia linki. W takim przypadku zaleca się jej demontaż, konserwację lub wymianę.
Weryfikacja i przygotowanie do montażu
Przed podłączeniem nowej linki, należy upewnić się co do jej kompatybilności z modelem maszyny (rocznik poniżej 1997). Ważne jest również, aby przed montażem dokładnie nasmarować sworzeń blokady.
Dostępność części i wsparcie techniczne
Firma GX-AFTER oferuje szeroki asortyment części zamiennych, w tym linkę 910/45200. Posiadają w magazynie ponad 60 000 części, a na stronie prezentowana jest tylko część z nich. W przypadku wątpliwości lub potrzeby potwierdzenia kompatybilności części, zaleca się kontakt telefoniczny ze sprzedawcą, aby uniknąć kosztownych przestojów w pracy maszyny.
