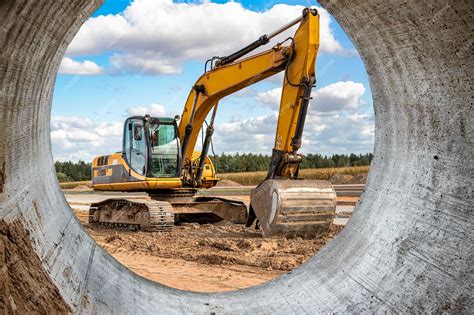

Budowa i serwis podwozia gąsienicowego koparek Komatsu

Podwozia gąsienicowe w maszynach budowlanych marki Komatsu są uznane za jedne z najbardziej niezawodnych i wytrzymałych na rynku. Firma Komatsu, będąca jednym z liderów w produkcji maszyn budowlanych, słynie z wysokiej jakości swoich produktów, w tym także podwozi gąsienicowych. Elementy te stanowią fundament dla wielu maszyn budowlanych, takich jak koparki, spycharki czy ładowarki, i wpływają bezpośrednio na ich wydajność i stabilność podczas pracy na placu budowy. Podwozia gąsienicowe marki Komatsu cechują się solidną konstrukcją i odpornością na ekstremalne warunki terenowe, co sprawia, że maszyny te są popularne wśród firm budowlanych na całym świecie.

Firma Komatsu nieustannie inwestuje w badania i rozwój, co pozwala jej na ciągłe doskonalenie swoich produktów, w tym także podwozi gąsienicowych. Nowoczesne podwozia gąsienicowe marki Komatsu są również zoptymalizowane pod kątem minimalizacji zużycia energii i redukcji emisji spalin. Dodatkowo, dzięki zastosowaniu technologii i właściwych materiałów, podwozia te są bardziej wytrzymałe, co przekłada się na niższe koszty eksploatacyjne dla użytkowników maszyn budowlanych. Podsumowując, podwozia gąsienicowe w maszynach budowlanych marki Komatsu to solidne, wydajne rozwiązanie, które sprawdza się doskonale w najbardziej wymagających warunkach. Dzięki ciągłemu rozwojowi, firma Komatsu jest w stanie oferować użytkownikom maszyn budowlanych najwyższą jakość i trwałość.

Charakterystyka podwozia gąsienicowego

Podwozie gąsienicowe składa się z metalowych lub gumowych pasów, zwanych łańcuchami i gąsienicami, które umożliwiają poruszanie się po nierównym terenie. Jest to rozwiązanie stosowane w ciężkich pojazdach budowlanych i maszynach rolniczych. Co charakterystyczne, podwozie gąsienicowe zapewnia stabilność i trakcję w trudnych warunkach terenowych, co czyni je idealnym wyborem tam, gdzie tradycyjne koła mogą sobie nie poradzić.

Mechanizm działania podwozia gąsienicowego jest dosyć prosty - gąsienice zakłada się na napinacze, które obracają się wokół koła jezdnego, co umożliwia płynne poruszanie się pojazdu po trudnym terenie. Ponadto, rozkładają nacisk pojazdu na większą powierzchnię, co sprawia, że nie tonie w miękkim gruncie. Gąsienice są również bardziej odporne na uszkodzenia mechaniczne w porównaniu do kół, co czyni je idealnym rozwiązaniem w warunkach na placach budowy, gdzie obecność kamieni czy ostrych przedmiotów jest powszechna. Warto zaznaczyć, że podwozie gąsienicowe ma jednak również pewne wady, takie jak większe zużycie paliwa czy większa masa, co może negatywnie wpływać na osiągi maszyny.

Kluczowe elementy podwozia gąsienicowego Komatsu

Elementy podwozia Komatsu to kluczowe elementy każdej maszyny budowlanej tej japońskiej marki. Podwozie to kompleksowy system składający się z wielu różnych części, które pełnią krytyczną rolę w zapewnieniu jazdy i trwałości maszyny. Układ podwozia gąsienicowego to bez wątpienia najciężej pracujący i jeden z najdroższych w utrzymaniu systemów w każdej koparce czy spycharce. To on dźwiga cały ciężar maszyny (często kilkadziesiąt ton), przenosi potężną siłę napędową i pozwala na pracę w warunkach, w których pojazdy kołowe natychmiast by ugrzęzły. Jego stan techniczny ma bezpośredni wpływ na wydajność, bezpieczeństwo i koszty eksploatacji.

Podwozie gąsienicowe to system naczyń połączonych. Zużycie jednego elementu drastycznie przyspiesza zużycie pozostałych. Do tego dochodzą silniki jazdy (zwolnice) i układ napinający. Elementy podwozia Komatsu obejmują takie komponenty jak gąsienice, łańcuchy, koła napinające, koła napędowe, rolki podtrzymujące i rolki jezdne.

Łańcuchy i gąsienice

Gąsienice są jednym z kluczowych elementów podwozia Komatsu. Stanowią one fundament, na którym opiera się cała maszyna, dlatego muszą być wytrzymałe i trwałe, aby poradzić sobie z nierównym terenem na placu budowy. Komatsu produkuje gąsienice z wysokiej jakości stali, która jest w stanie wytrzymać duże obciążenia i ciężkie warunki pracy.

Kolejnym istotnym elementem podwozia Komatsu są łańcuchy, które umożliwiają poruszanie się maszyny. Muszą być one wytrzymałe i odporne na zużycie, aby nie ulegały łamaniu się podczas ekstremalnych obciążeń. Łańcuch gąsienicy to najbardziej złożony i najszybciej zużywający się element podwozia. Ma on bezpośredni kontakt z kołem napędowym, kołem napinającym i rolkami jezdnymi. Łańcuch nie jest litym kawałkiem metalu, lecz składa się z:

• Ogniw (Links): Dwa stalowe, kute elementy tworzące zewnętrzną strukturę.
• Tulei (Bushing): Precyzyjna tuleja osadzona na sworzniu. Pasowanie sworznia i tulei jest sercem łańcucha. W łańcuchach smarowanych (jak większość nowoczesnych łańcuchów, np. marki KERTRACK), przestrzeń między sworzniem a tuleją jest fabrycznie wypełniona smarem i zabezpieczona precyzyjnymi uszczelnieniami.

Najważniejszym wymiarem łańcucha jest podziałka - odległość mierzona od środka jednego sworznia do środka sworznia następnego. Musi ona idealnie pasować do rozstawu zębów na kole napędowym (gwieździe). Łańcuch się nie "rozciąga" w sensie plastycznym. On się zużywa, a efektem tego zużycia jest zwiększenie się podziałki. Dzieje się tak, ponieważ praca w piasku i błocie powoduje ścieranie materiału na styku sworznia i tulei (w łańcuchach suchych) oraz na styku tulei i ogniwa. Im większe zużycie, tym większy luz w każdym ogniwie. Te mikroskopijne luzy sumują się na całej długości łańcucha, powodując jego "wydłużenie", czyli właśnie zwiększenie podziałki.

Same łańcuchy nie zapewniają przyczepności. Do każdego ogniwa przykręcane są za pomocą śrub płużnych stalowe płyty, zwane stopami gąsienic:

• Stopy z pojedynczą ostrogą (Single Grouser): Standard w spycharkach.
• Stopy z potrójną ostrogą (Triple Grouser): Standard w koparkach (np. JCB JS220, CAT 320).

Zawsze należy używać najwęższych możliwych stóp, które zapewniają wystarczającą nośność maszyny na danym gruncie. Praca na niepotrzebnie szerokich stopach może prowadzić do nadmiernego zużycia.

Koła napędowe (gwiazdy)

Koło napędowe, zwane potocznie "gwiazdą", jest silnikiem, który porusza łańcuch. Jest to masywny, stalowy element z zębami, napędzany bezpośrednio przez zwolnicę (silnik jazdy). Koła napędowe są odpowiedzialne za przenoszenie napędu z silnika na gąsienice, co sprawia, że maszyna może się poruszać. Muszą być one wytrzymałe i odporne na zużycie, aby zapewnić ciągłą pracę maszyny.

Nowy łańcuch ma idealną podziałkę (pitch), która dokładnie pasuje do rozstawu zębów na nowym kole napędowym. Z biegiem czasu łańcuch się zużywa, a jego podziałka zwiększa się. Koło napędowe również się zużywa, a jego zęby stają się coraz cieńsze i ostrzejsze. Problem w tym, że te dwa elementy zużywają się wzajemnie i dopasowują do siebie. Założenie nowego łańcucha (o idealnej, krótkiej podziałce) na stare, zużyte koło napędowe (o ostrych zębach i powiększonym rozstawie) jest najszybszym sposobem na zniszczenie nowego łańcucha. Zęby koła nie będą trafiać idealnie w środek tulei. Będą uderzać w tuleję łańcucha, powodując jej błyskawiczne, nienaturalne zużycie, a nawet pękanie. Objawy zużytego koła napędowego to m.in. ostre zęby ("Płetwa rekina") i przeskakiwanie łańcucha (głośny, metaliczny trzask podczas jazdy pod obciążeniem).

Koła napinające

Koła napinające to masywne, gładkie koła, po których zewnętrznej bieżni toczą się ogniwa łańcucha. Posiadają centralny kołnierz (w koparkach) lub dwa boczne kołnierze (w spycharkach), które idealnie wpasowują się w środek łańcucha. Wewnątrz koła znajdują się wytrzymałe łożyska ślizgowe i precyzyjne uszczelnienia czołowe (duo-cone), które chronią je przed brudem. Ich zadaniem jest prowadzenie łańcucha i zapobieganie bocznym ruchom gąsienicy.

Koło napinające nie jest zamocowane na sztywno. Jest osadzone w ruchomym jarzmie (widełkach), które jest połączone z dwoma elementami:

1. Siłownik Smarowy (Napinacz): Prosty siłownik hydrauliczny z kalamitką (smarowniczką). Gdy operator pompuje do niego smar, tłoczysko siłownika wysuwa się, pchając jarzmo z kołem napinającym do przodu i napinając łańcuch.
2. Potężna Sprężyna (Shock Absorber): Najważniejszy amortyzator podwozia. Jarzmo opiera się o tę sprężynę. Jej zadaniem jest absorbowanie gwałtownych uderzeń (np. po najechaniu na kamień) i ochrona całego układu.

Typowe problemy to "spadająca gąsienica" (klasyczny objaw nieszczelności siłownika napinacza), zużyte koło napinające (kiedy kołnierze prowadzące na kole zetrą się, stają się niskie i ostre i nie są w stanie utrzymać łańcucha w osi) oraz pęknięta sprężyna (bardzo niebezpieczna awaria, która powoduje utratę amortyzacji i przenoszenie uderzeń bezpośrednio na ramę i zwolnicę).

Rolki jezdne (dolne)

Rolki jezdne, zwane też dolnymi, to komponenty, na których spoczywa cały ciężar maszyny. Koparka o masie 22 ton opiera się na zaledwie 14 lub 16 rolkach. Z zewnątrz rolka wygląda na prosty, lity odlew, jednak kluczowym elementem są Uszczelnienia Duo-Cone - dwa idealnie gładkie, metalowe pierścienie dociskane do siebie sprężynami, które tworzą perfekcyjne uszczelnienie czołowe.

Normalne zużycie to ścieranie bieżni rolki i kołnierzy, które z czasem stają się coraz cieńsze. Najczęstszą przyczyną przedwczesnej awarii jest wyciek oleju (awaria uszczelnienia Duo-Cone), spowodowany uderzeniem w kamień lub pracą w agresywnym środowisku. Zatarcie i zablokowanie rolki jest skutkiem wycieku oleju. Rolka przestaje się obracać, a łańcuch nie toczy się po niej, ale szlifuje ją na płasko, tworząc tzw. "kwadratową rolkę".

Rolki podtrzymujące (górne)

Rolki podtrzymujące to mniejsze rolki zamontowane na górze ramy podwozia. Ich jedynym zadaniem jest podtrzymywanie górnego, luźnego odcinka ciężkiego łańcucha gąsienicy, aby nie opadał on i nie uderzał o ramę. Chociaż przenoszą znacznie mniejsze obciążenia niż rolki jezdne, ich awaria również jest kłopotliwa.

Zwolnice (silniki jazdy)

Chociaż zwolnica (reduktor jazdy) jest technicznie częścią układu hydraulicznego i napędowego, jest ona fizycznie zintegrowana z podwoziem. To ona napędza koło napędowe. Jej awaria unieruchamia maszynę. Stan całego podwozia ma bezpośredni wpływ na żywotność zwolnicy. Praca na nadmiernie napiętej gąsienicy lub z zablokowanymi rolkami generuje gigantyczne obciążenia, które niszczą łożyska i uszczelnienia w zwolnicy, prowadząc do jej awarii.

Eksploatacja i serwis podwozia gąsienicowego

Eksploatacja podwozia gąsienicowego jest niezwykle istotnym aspektem w przypadku wszelkiego rodzaju maszyn. Podwozia gąsienicowe są powszechnie stosowane w ciężkim sprzęcie budowlanym i pojazdach rolniczych. Celem zapewnienia odpowiedniej eksploatacji podwozia gąsienicowego, konieczne jest regularne kontrolowanie zużycia i konserwacja.

Wpływ na zużycie

Ścieralność podwozia gąsienicowego jest ważnym czynnikiem, który należy wziąć pod uwagę podczas eksploatacji maszyn gąsienicowych. Podwozie gąsienicowe jest narażone na duże obciążenia podczas pracy w trudnych warunkach terenowych, co prowadzi do naturalnego zużycia materiałów. Istnieje wiele czynników wpływających na ścieralność podwozia gąsienicowego, takich jak rodzaj używanej maszyny, rodzaj podłoża, na którym pracuje oraz sposób użytkowania maszyny.

Usuwanie nagromadzonej ziemi, błota i innych zanieczyszczeń pomoże zapobiec przedwczesnemu zużyciu się elementów podwozia. Dodatkowo, regularne sprawdzanie stopnia zużycia elementów podwozia takich jak gąsienice, koła napinające czy bieżniki jest istotnym elementem utrzymania podwozia w dobrej kondycji. W przypadku wykrycia nadmiernego zużycia, należy natychmiast podjąć odpowiednie działania naprawcze. Ponadto, stosowanie wysokiej jakości materiałów eksploatacyjnych do podwozia, takich jak gąsienice o odpowiedniej konstrukcji i bieżniki z odpowiednią grubością, również pomoże zminimalizować ścieralność.

Serwis maszyn Komatsu

Maszyny budowlane marki Komatsu są znane z niezawodności, ale nawet najlepszy sprzęt wymaga przeglądów i konserwacji. Regularna obsługa techniczna maszyn Komatsu ma bezpośredni wpływ na ich żywotność i efektywność. Fachowy serwis to nie tylko naprawy, ale także trafna diagnoza usterek, dostęp do odpowiednich części oraz wiedza o najnowszych technologiach. Usługi serwisowe dla maszyn Komatsu mogą obejmować m.in. diagnostykę silnika i hydrauliki, konserwację, naprawy mechaniczne oraz regenerację zużytych podzespołów. Dostępne są również usługi mobilne, dzięki którym naprawa może być wykonana bezpośrednio na placu budowy.

Systematyczne przeglądy pomagają uniknąć poważnych awarii, zapobiegają kosztownym naprawom i utrzymują maszynę w optymalnej kondycji. Diagnostyka maszyn Komatsu opiera się na wykorzystaniu zaawansowanych narzędzi diagnostycznych oraz testów ciśnieniowych, które umożliwiają dokładną ocenę stanu technicznego kluczowych podzespołów. W serwisie maszyn Komatsu realizowane są zarówno proste naprawy eksploatacyjne, jak i remonty kapitalne silników oraz kompleksowe naprawy układów hydraulicznych, zawieszenia i podwozia. Naprawy maszyn Komatsu mogą obejmować silniki spalinowe, pompy hydrauliczne, rozdzielacze oraz elementy elektryczne.

Regeneracja podzespołów, takich jak siłowniki hydrauliczne czy rozdzielacze, to skuteczna metoda na przedłużenie żywotności maszyn Komatsu oraz ograniczenie wydatków na nowe części. Stosowanie części od renomowanych producentów, takich jak GTRAX czy ITR, to gwarancja niezawodności maszyny i optymalizacji kosztów eksploatacji. Dystrybutorzy tacy jak Glimat zapewniają szybki dostęp do szerokiego asortymentu komponentów, w tym do modeli i części, które bywają trudno dostępne w autoryzowanych punktach serwisowych. To pozwala na skrócenie czasu napraw i minimalizację przestojów maszyn. Kluczowym elementem sprawnej obsługi serwisowej jest dobrze zaopatrzony magazyn części zamiennych. Koszty części zamiennych są zróżnicowane i zależą od ich rodzaju oraz producenta.

Serwis mobilny i diagnostyka

Nasza firma oferuje profesjonalne testy podzespołów hydraulicznych dla maszyn Komatsu, które pozwalają zidentyfikować ewentualne problemy z układem hydraulicznym. Dzięki zaawansowanym technologiom diagnostycznym i doświadczonym technikom, możemy dokładnie sprawdzić stan i wydajność różnych elementów hydraulicznych, takich jak pompy, silniki, siłowniki i więcej. W ramach naszych usług oferujemy profesjonalne przeglądy okresowe maszyn budowlanych marki Komatsu, które pomagają utrzymać Twoje urządzenia w optymalnym stanie technicznym. Nasi wykwalifikowani technicy przeprowadzą dokładne badania wszystkich kluczowych podzespołów i systemów maszyn Komatsu, identyfikując ewentualne problemy i zapobiegając poważniejszym uszkodzeniom.

Nasz Serwis Maszyn Budowlanych Komatsu to innowacyjne podejście do obsługi technicznej, zapewniające szybką i efektywną naprawę sprzętu bezpośrednio na miejscu awarii, np. na placu budowy. Zaawansowane technologicznie rozwiązania minimalizują czas przestoju i zwiększają wydajność pracy. Dzięki wykwalifikowanej kadrze technicznej i szybkiemu dostępowi do części zamiennych Komatsu, nasz serwis gwarantuje naprawy i konserwacje na najwyższym poziomie. Mobilny serwis maszyn budowlanych umożliwia dokładną diagnostykę i naprawy bezpośrednio na terenie pracy maszyny, co oszczędza czas i koszty związane z transportem sprzętu do punktu serwisowego. W naszej flocie posiadamy 12 w pełni wyposażonych samochodów serwisowych. W sytuacjach, kiedy usterki nie są aż tak poważne, nasz inżynier może szybko je usunąć od razu, na miejscu.

Często zadawane pytania

1. Jak często należy serwisować maszyny budowlane Komatsu?

   Zaleca się wykonywanie przeglądów zgodnie z harmonogramem producenta, zwykle co 250-500 motogodzin. Regularna wymiana filtrów, olejów oraz kontrola układów mechanicznych i hydraulicznych pozwala uniknąć kosztownych awarii.

2. Jakie technologie wykorzystuje się w diagnostyce maszyn Komatsu?

   W diagnostyce stosuje się m.in. endoskopy techniczne, analizatory spalin, czujniki drgań oraz oprogramowanie odczytujące dane z systemów elektronicznych. Dzięki nim możliwe jest szybkie wykrycie nieprawidłowości i skrócenie czasu naprawy.

3. Czy można stosować zamienniki zamiast oryginalnych części Komatsu?

   Tak, wielu użytkowników decyduje się na wysokiej jakości zamienniki od renomowanych marek, takich jak GTRAX czy ITR. Zapewniają one dobrą trwałość i są korzystniejsze cenowo, a ich stosowanie nie musi wpływać na gwarancję sprzętu (warto to jednak sprawdzić w konkretnym przypadku).

4. Co obejmuje regeneracja podzespołów w maszynach Komatsu?

   Proces zwykle obejmuje demontaż, czyszczenie, wymianę zużytych elementów oraz testy funkcjonalne. Regeneracja siłowników czy rozdzielaczy pozwala obniżyć koszty eksploatacji i wydłużyć żywotność maszyny.

5. Kiedy warto rozważyć mobilny serwis maszyny Komatsu?

   Mobilny serwis to dobre rozwiązanie w przypadku usterek, które można usunąć na miejscu - bez konieczności transportu maszyny. Jest szczególnie przydatny na placach budowy, gdzie liczy się szybki czas reakcji.

6. Jakie są objawy problemów z hydrauliką w koparkach i ładowarkach?

   Do typowych symptomów należą spadek mocy, wycieki oleju, hałas w układzie hydraulicznym oraz opóźnienia w reakcjach mechanizmów. Takie objawy warto jak najszybciej zdiagnozować.

7. Jak skrócić czas przestoju maszyny podczas naprawy?

   Kluczowe jest szybkie wykrycie usterki oraz dostępność odpowiednich części. Warto współpracować z dystrybutorami, którzy oferują szeroki asortyment zamienników i krótkie terminy dostaw, co ogranicza przestoje.

8. Dlaczego łańcuch w mojej koparce "piszczy"?

   Piszczenie to najczęściej objaw suchego, zatartego połączenia sworznia i tulei w łańcuchu suchym (niesmarowanym).

9. Co zużywa się szybciej - rolki czy łańcuch?

   Wszystko zależy od warunków pracy. W teorii, wszystkie elementy "Wielkiej Piątki" są projektowane tak, aby zużywały się w miarę równomiernie.

10. Czy mogę wymienić tylko jedną zniszczoną rolkę?

    Tak, można wymienić pojedynczą rolkę, która uległa awarii (np. wyciek).

11. Czy "rozciągnięty" łańcuch można skrócić?

    Tak, można wybić sworzeń główny i usunąć jedno ogniwo, aby ponownie uzyskać możliwość naciągnięcia gąsienicy.

12. Co to jest podwozie typu LGP (Low Ground Pressure)?

    To podwozie o niskim nacisku na grunt, stosowane w spycharkach lub koparkach do pracy na bagnach i bardzo miękkim terenie.

Podsumowanie i oferta

Podwozie gąsienicowe to system. Zrozumienie, jak wszystkie elementy podwozia współpracują ze sobą, to klucz do obniżenia kosztów eksploatacji. W naszej ofercie znajdziesz kompletne, wysokiej jakości zestawy podwoziowe marki KERTRACK - od łańcuchów, przez rolki, aż po koła napędowe i napinające. Oferujemy również niezawodne, kompletne silniki jazdy TRK TRACK SOLUTIONS.

Nasz wyspecjalizowany serwis oferuje kompleksową obsługę maszyn marki Komatsu, w tym regenerację i serwis pomp hydraulicznych Komatsu oraz naprawę hydromotorów i silników hydraulicznych Komatsu. Jesteśmy ekspertami w obsłudze różnych modeli maszyn Komatsu, w tym Koparek Komatsu PC 210, Ładowarek Komatsu WB 93 R oraz Minikoparek Komatsu PC 35. Jako specjaliści w dziedzinie naprawy maszyn budowlanych, oferujemy szybką i skuteczną obsługę urządzeń marki Komatsu. Nasze usługi obejmują naprawę i serwis skrzyń biegów w maszynach budowlanych Komatsu. Oferujemy także regenerację różnych komponentów, razem z testami podzespołów hydraulicznych, zapewniając pełną sprawność Twoich maszyn Komatsu. Nasz profesjonalny serwis maszyn budowlanych Komatsu zapewnia szybką i skuteczną obsługę, dzięki której Twoje urządzenia będą działać bezawaryjnie. Oferujemy regenerację, naprawę i serwis rozdzielaczy hydraulicznych Komatsu, w tym hydrauliki, silników, skrzyń biegów i więcej.
