Czym są złączki pneumatyczne i do czego służą?
Złączki pneumatyczne, znane również jako złączki wtykowe, są obowiązkowym elementem instalacji wykorzystujących sprężone powietrze. Stanowią grupę elementów złącznych i przyłączeniowych, niezbędnych w każdej instalacji pneumatycznej. Dzięki nim można z łatwością i szczelnie łączyć przewody pneumatyczne oraz armaturę pneumatyczną.
Swoją popularność zawdzięczają głównie prostemu montażowi oraz systemowi szybkiego podłączania do odbiorników. Są powszechnie wykorzystywane w układach pneumatycznych, między innymi w warsztatach czy na placach budowy, podczas wykonywania wielu różnorodnych prac. Wyróżniają się przede wszystkim systemem szybkiego i łatwego montażu, co sprawia, że do ich instalacji nie potrzeba profesjonalnych narzędzi ani kleju montażowego.
Zasada działania i montaż złączek pneumatycznych
Montaż oraz demontaż zainstalowanej złączki do powietrza wykonuje się manualnie, często nawet jedną ręką. Zasada działania oraz instalacji jest bardzo prosta: wystarczy wcisnąć wąż w otwór danego pierścienia zwalniającego złączki. Ruch powinien być zdecydowany, gdyż musi trafić aż do końca złączki. Wówczas chwytaki złączki zacieśniają się na całym obwodzie, co sprawia, że przyłącze pneumatyczne zostaje trwale zainstalowane. Instalacja zawierająca złącza wtykowe pneumatyczne jest trwała, szczelna i charakteryzuje się niezawodnością. Istnieje możliwość ciągłego montażu i demontażu.
Rodzaje i konstrukcje złączek pneumatycznych
Złączki do przewodów pneumatycznych występują na rynku w dwóch podstawowych wersjach:

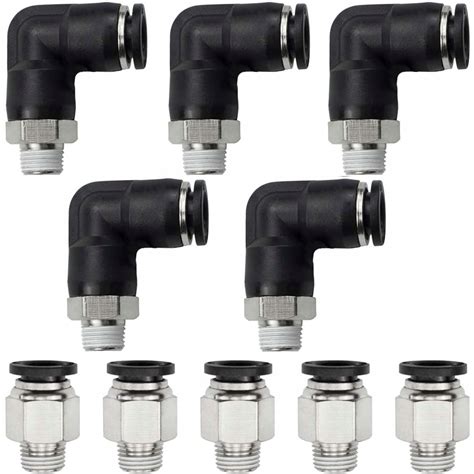

- Prosta
- Kątowa
W ich przypadku jedna ze stron została odpowiednio przystosowana do szybkiego podłączenia przewodu pneumatycznego, natomiast druga do podłączenia przewodu, dlatego może posiadać dodatkowy pierścień. Złączki do pneumatyki są wykorzystywane m.in. do przedłużania przewodów.
Można spotkać również złącze pneumatyczne redukcyjne, w przypadku którego drugie złącze będzie przystosowane do przewodu o mniejszej średnicy. Drugi koniec zakończony może być natomiast gwintem, aby móc zainstalować ją na odpowiednim zaworze. W zależności od rodzaju elementu pojawia się różne zakończenie. Najprościej pracuje się ze złączkami, które zostały zakończone sześciokątem, co umożliwia dokręcenie ich kluczem.
Zestawy złączek mogą dodatkowo zawierać również zaślepki, które pozwalają na tymczasowe zablokowanie przepływu. Najpopularniejsze złącza pneumatyczne to złączki typu quick oraz szybkozłączki f26.
Materiały wykonania i standardy
Elementy połączeń pneumatycznych powinny być przede wszystkim solidne i wykonane z odpowiedniego materiału. W zależności od specyfiki danej instalacji, zostały wykonane z różnych materiałów, dlatego ich cena również może być zróżnicowana. Złączki pneumatyczne muszą spełniać restrykcyjnie określone standardy oraz certyfikaty normalizacyjne. Dzięki temu można je dopasować do każdej instalacji, a standaryzacja daje pewność, że każdy element może być stosowany w przypadku projektu lub większej konstrukcji.
Łączniki przewodów, węży cz. I – Złącza wtykowe: rodzaje, montaż, zastosowanie.

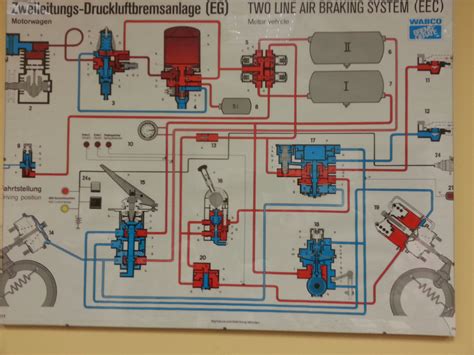

Schematy instalacji pneumatycznej w naczepach i przyczepach
Dyskusje użytkowników często dotyczą poszukiwania schematów instalacji pneumatycznej hamulców oraz poduszek resorów w naczepach i przyczepach ciężarowych. Użytkownicy wskazują na dostępność dokumentacji technicznej systemów ABS i EBS, szczególnie producenta Wabco, którego schematy i opisy można znaleźć na oficjalnej stronie internetowej po podaniu numeru seryjnego elektroniki (np. 4461050510 dla ABS Vario C).
W przypadku przyczepy, np. SCHMITZ WF 18, zalecane jest podanie dokładnego systemu (ABS, EBS) i producenta elektroniki (Haldex, Knorr, Wabco) dla precyzyjnego schematu. Poruszono również kwestie uszkodzeń i kradzieży elementów pneumatyki, co wymaga odbudowy instalacji.
