Prawidłowe funkcjonowanie układu hydraulicznego jest kluczowe dla wydajności i bezpieczeństwa każdej maszyny budowlanej, w tym koparek takich jak JCB JS 160W. Wszelkie odchylenia od normy w ciśnieniu hydraulicznym mogą prowadzić do poważnych awarii, utraty mocy, a nawet uszkodzeń komponentów. Niniejszy artykuł przedstawia kompleksowe informacje dotyczące pomiaru ciśnienia, diagnostyki problemów oraz zasad eksploatacji i konserwacji pomp hydraulicznych.
Diagnostyka problemów z układem hydraulicznym
Objawy problemów i wstępne sprawdzenie
Częstym problemem, który może wskazywać na nieprawidłowe ciśnienie w układzie hydraulicznym, jest wyciek oleju. Na przykład, gdy "lał olej na siłowniku od skarpówki z przechyłem". Mimo wymiany uszczelnień na siłowniku, po złożeniu i około 2 godzinach pracy, uszczelnienie może ponownie zostać "wypchane". Taka sytuacja sugeruje, że problem leży głębiej niż w samych uszczelnieniach. Często uszkodzenie uszczelnienia nie jest od razu widoczne, ponieważ cały siłownik jest w dodatkowej obudowie. Dopiero w momencie, gdy olej dość dobrze wycieka, zauważa się usterkę. W takich przypadkach zaleca się sprawdzenie, jakie ciśnienie generuje układ hydrauliczny poprzez wpięcie manometru oraz kontrolę zaworu bezpieczeństwa hydrauliki, aby sprawdzić, czy prawidłowo puszcza nadmiar ciśnienia. Warto również poszukać dokumentacji techniczno-ruchowej (DTR) dla konkretnej maszyny, która zawiera szczegółowe parametry i schematy.
Jak podłączyć manometr do układu hydraulicznego?
Aby sprawdzić ciśnienie w układzie hydraulicznym, można wpiąć manometr szeregowo. Jeśli nie ma dedykowanego złącza do pomiaru, istnieje alternatywna metoda. Można zaślepić manometrem przewód od sekcji, której działanie chcemy sprawdzić, np. od skarpówki. Następnie uruchamia się daną funkcję, mierzy ciśnienie i zapisuje wynik. Czynność tę należy powtórzyć dla obu stron lub innych sekcji, aby uzyskać pełny obraz. Podłączenie manometru do jednej z sekcji rozdzielacza, gdy sekcja nie jest uruchomiona, zazwyczaj pokazuje ciśnienie równe 0.
Zrozumienie pomp hydraulicznych
Zasada działania i znaczenie pompy hydraulicznej
Pompa hydrauliczna jest jednym z najważniejszych elementów w maszynach budowlanych, odpowiadającym za całą pracę roboczą. Zasada jej działania opiera się na tłoczeniu i wytwarzaniu wysokiego ciśnienia oleju. System rozdzielaczy, zaworów, cewek, pomp wspomagających, silników hydraulicznych i siłowników sprawia, że maszyna jeździ, obraca się, skręca i porusza ramionami. Układ hydrauliczny koparki JCB 3CX (i podobnych maszyn, jak JCB JS 160W) obejmuje kilka ważnych komponentów, takich jak zawory sterujące, siłowniki, przewody i złącza, filtry, a także pompa hydrauliczna. W maszynach JCB 3CX pompa hydrauliczna znajduje się zazwyczaj w podobnym miejscu co w innych generacjach urządzeń tej samej marki.
Rodzaje pomp hydraulicznych
W maszynach budowlanych najczęściej występują dwa rodzaje pomp hydraulicznych:
- Pompa hydrauliczna zębata
- Pompa hydrauliczna wielotłoczkowa
Pompa zębata
Pompa zębata o zazębieniu zewnętrznym składa się z dwóch jednakowych kół zębatych, osadzonych możliwie jak najciaśniej w korpusie. Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej. Jedno z kół jest napędzane przez zewnętrzne źródło. Pompy zębate są pompami o stałej wydajności, cechują się prostą konstrukcją i dużą niezawodnością.
Pompa wielotłoczkowa
Pompa wielotłoczkowa składa się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. Jako zwielokrotniona pompa tłokowa, której każdy tłoczek pracuje w innej fazie, charakteryzuje się wydajnością bliską stałej. Im większa liczba tłoczków, tym mniejsze pulsacje wydajności.
Konserwacja i eksploatacja pompy hydraulicznej
Aby pompa hydrauliczna mogła jak najdłużej pełnić swoją funkcję, musi być odpowiednio konserwowana. Kluczowe praktyki obejmują:
Wymiana olejów i filtrów w układzie hydraulicznym

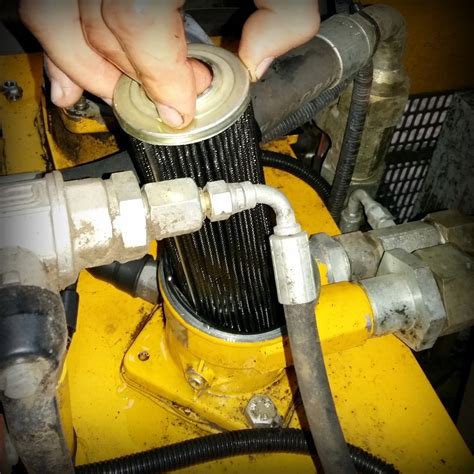

Pompę zasila olej bezpośrednio ze zbiornika, dlatego bardzo ważne jest, aby nie było w nim żadnych zanieczyszczeń. Podczas nalewania i uzupełniania oleju nie należy używać starych baniek ani pojemników niewiadomego pochodzenia. Olej nalewamy po uprzednim zamontowaniu filtra w zbiorniku. Bezawaryjną pracę pompy można wydłużyć przez wymianę oleju zgodnie z zaleceniami producenta maszyny, zarówno pod względem czasu, jak i specyfiki oleju. Jeśli maszyna nie przepracowała wymaganych do wymiany godzin w ciągu dwóch lat, olej i tak należy wymienić, ponieważ straci swoje właściwości. Na całym układzie hydraulicznym znajdują się filtry, które również należy wymieniać zgodnie ze wskazaniami producenta (DTR).
Poziom oleju w zbiorniku hydraulicznym
Bardzo ważny jest odpowiedni stan (poziom) oleju. Najczęściej w okolicach zbiornika znajduje się wskaźnik poziomu oleju. Do codziennych obowiązków operatora należy jego sprawdzanie. Większość zbiorników wyposażona jest w czujnik poziomu oleju, jednak "optyczna" kontrola jest nieodzowna.
Odpowietrzniki powietrza
Zbiorniki wyposażone są w odpowietrzniki, które należy wymieniać za każdym razem, kiedy wymieniamy olej. Ich niedrożność powoduje zapowietrzenie się układu hydraulicznego. Szczelność całej linii hydraulicznej odgrywa bardzo ważną rolę, zapobiegając niekontrolowanemu ubytkowi oleju, który może doprowadzić nawet do zatarcia pompy hydraulicznej.
Przestrzeganie zasad eksploatacji
Przestrzeganie zasad przy nalewaniu i wymiana filtrów zgodna z instrukcją nie zawsze zapewnia czystość w całym układzie. Dlatego od czasu do czasu zalecane jest płukanie zbiornika, gdzie osadza się najwięcej zanieczyszczeń poza filtrami. Po latach eksploatacji czasami jednak pompa ulegnie awarii i należy ją wymienić.
Awarie i wymiana pompy hydraulicznej
Postępowanie w przypadku awarii
W przypadku awarii pompy hydraulicznej należy rozpocząć od dokładnego wyczyszczenia całego układu, w zależności od rodzaju awarii. Jeżeli pompa główna, wspomagająca lub silnik jazdy czy obrotu uległy uszkodzeniu i do układu dostało się mnóstwo drobnych elementów, konieczne jest usunięcie oleju również z rozdzielaczy, siłowników i przewodów hydraulicznych. Znacznie częściej pompy wymienia się jednak wskutek zużycia i utraty mocy.
Pompa hydrauliczna nie działa? - Sprawdź te problemy
Procedura wymiany pompy
Wymieniając pompę, należy przestrzegać pewnych zasad:
- Po zdemontowaniu pompy, zbiornik należy opróżnić ze starego oleju i dokładnie wypłukać.
- Następnie wymienić wszystkie filtry hydrauliczne występujące w maszynie.
- Przed samym montażem, do pompy należy nalać oleju (w miarę możliwości), aby nie była "sucha".
- Wymienić wszystkie uszczelnienia i o-ringi przy pompie.
- Zamontować pompę i nalać olej hydrauliczny do zbiornika, koniecznie po zamontowaniu filtra w zbiorniku.
- Dla pewności można poluzować przewody hydrauliczne na wyjściu zasilania z pompy (aż się przeleje), a następnie je dokręcić.
- Kiedy mamy pewność, że wszystko jest dobrze, uruchamiamy maszynę na kilka sekund. Powtarzamy tę czynność trzy-cztery razy, aby dokładnie odpowietrzyć układ hydrauliczny.
- Następnie uruchamiamy maszynę ponownie i zostawiamy ją na wolnych obrotach przez kilka minut. Później delikatnie zaczynamy uruchamiać poszczególne funkcje maszyny.
Nowe pompy są fabrycznie ustawiane na odpowiednich wartościach, więc nie ma potrzeby ich regulacji. Nigdy nie wolno regulować pompy "na oko".

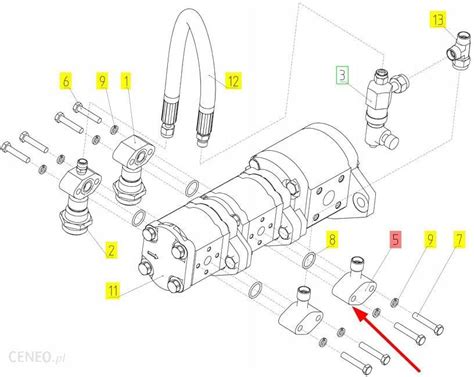

Regeneracja pompy hydraulicznej
Mimo że pompy hydrauliczne w maszynach budowlanych są skonstruowane do pracy w ciężkich warunkach, z czasem ulegają awarii. Usterka może być zarówno długim i ledwo zauważalnym procesem, jak i nagłym wypadkiem. W wielu sytuacjach czujny operator jest w stanie zauważyć oznaki awarii pompy, zanim całkowicie się ona zepsuje. Jednym z najczęściej występujących objawów awarii pompy są dźwięki, takie jak wycie, stukanie i inne niepokojące hałasy. Warto poświęcić czas na sprawdzenie pompy pod kątem obecności wycieków oleju. Niekiedy zauważalne są również grudki powstałe z połączenia oleju hydraulicznego z brudem.
W przypadku rozerwania pompy hydraulicznej, urwania śrub mocujących czy rozszczelnienia na połączeniu dwóch połówek, nawet jeśli pompa w środku wygląda na nieznacznie zużytą, a olej jest czysty, może być konieczna regeneracja. W przypadku pomp jednosekcyjnych zębatych, gdzie uszkodzeniu uległ jedynie o-ring, można rozważyć wymianę zestawu naprawczego składającego się z uszczelnień. Jednakże, w zależności od stopnia uszkodzenia, bardziej opłacalna może być wymiana pompy na nową. Kiedy pompa hydrauliczna osiąga nadmierną temperaturę, może dojść do rozrzedzenia oleju hydraulicznego i przedwczesnego zużycia elementów wewnątrz pompy, co negatywnie wpływa na bezpieczeństwo pracy maszyny.
Analiza ciśnienia w układzie hydraulicznym (na przykładzie JCB 3CX/JS 160)
Prawidłowe ciśnienie robocze
W maszynach budowlanych z układem hydraulicznym to właśnie ciśnienie stanowi o sile ich działania. W przypadku koparko-ładowarek JCB 3CX jego prawidłowy poziom przekłada się bezpośrednio na wydajność, trwałość komponentów i bezpieczeństwo operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów.
Zanim pompa hydrauliczna zacznie pracować na granicy swojej wytrzymałości, warto zdobyć wiedzę odnośnie JCB 3CX, jakie ciśnienie w hydraulice uznawane jest za prawidłowe, a kiedy stan wymaga interwencji serwisowej. W modelu JCB 3CX prawidłowe ciśnienie robocze mieści się zazwyczaj w przedziale 225-250 barów, przy czym maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny - dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika.
Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa. Ich zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.
Objawy nieprawidłowego ciśnienia
Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo.
- Zaniżone wartości: zauważa się spowolnione ruchy siłowników, brak możliwości pełnego wysunięcia ramienia lub niestabilność w trakcie manewrowania łyżką. Często towarzyszy temu nadmierne nagrzewanie się oleju, będące sygnałem, że pompa pracuje z wysiłkiem, nieefektywnie.
- Zawyżone wartości: objawy bywają bardziej agresywne. Drgania przewodów, gwałtowne skoki osprzętu, wycieki w miejscach połączeń i zwiększona częstotliwość pęknięć przewodów są oznakami przekroczenia dopuszczalnych granic. Dodatkowe obciążenie spoczywa wtedy na zaworach przelewowych, a ich przegrzanie może prowadzić nawet do trwałego uszkodzenia gniazd.
Przyczyny odchyleń od wartości nominalnych
Najczęściej źródłem problemu jest zużycie pompy hydraulicznej, skutkujące obniżeniem wydajności przepływu. To objaw typowy dla maszyn o przebiegu przekraczającym 6 000 motogodzin. Innym czynnikiem jest zanieczyszczony olej. Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy. Wskazane jest także zwrócenie uwagi na obecność powietrza w układzie - zapowietrzenie wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu.
W niektórych przypadkach problemem okazuje się nieprawidłowo skalibrowany zawór przelewowy - najczęściej po nieautoryzowanej ingerencji. Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia w rozdzielaczach to kolejne punkty, które należy sprawdzić jeszcze przed rozpoczęciem pomiarów.
Regulacja ciśnienia hydraulicznego i środki ostrożności
Dostęp do zaworu regulującego ciśnienie w JCB 3CX (i podobnych) zależy od wersji konstrukcyjnej. W starszych modelach umieszczony jest bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu. Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w tej konkretnej maszynie.
Precyzyjna diagnostyka układu hydraulicznego i pomiar ciśnienia hydraulicznego nie powinny być traktowane jako reakcja na usterkę, lecz jako jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej. Dla dystrybutorów hurtowych w branży hydraulicznej kluczowe znaczenie ma zapewnienie jakości i wydajności pomp hydraulicznych, które oferują swoim klientom. Testowanie ciśnienia pompy hydraulicznej jest krytycznym procesem dla zapewnienia jakości i niezawodności produktów hydraulicznych. Ważnym aspektem jest wybór wysokiej jakości manometru, który będzie w stanie dokładnie zmierzyć przewidywany zakres ciśnienia. Należy również uwzględnić zmiany temperatury płynu hydraulicznego, ponieważ może to wpływać na odczyty ciśnienia. Pamiętaj, aby nadać priorytet bezpieczeństwu, używać odpowiedniego sprzętu i dokumentować wyniki testów do wykorzystania w przyszłości.
Praktyczne aspekty pomiaru ciśnienia i rozwiązywania problemów
Diagnostyka problemów z jazdą i ciśnieniem
W przypadku problemów z jazdą, takich jak utrata mocy po rozgrzaniu maszyny, zapalająca się kontrolka ciśnienia w skrzyni biegów czy brak siły przy nabieraniu urobku, należy przeprowadzić dokładną diagnostykę. Przykładem może być sytuacja z maszyną JCB 3CX SITEMASTER z 1995 roku, gdzie na zimno ciśnienie w skrzyni wynosiło 8-10 bar, a na ciepło po przejechaniu kilku kilometrów spadło do 2-5 bar. Mimo że metalowe sitko na dole w skrzyni było czyste, a olej również, objawy obejmowały brak siły podczas jazdy i pracy przodem po rozgrzaniu maszyny. W takich przypadkach podejrzenie pada na pompę jazdy.
W przypadku skrzyń powershift problemy z jazdą mogą wynikać z zużycia tarczek sprzęgłowych, które odpowiadają za jazdę do przodu, do tyłu i poszczególne biegi. Jeśli jazda do tyłu lub na niektórych biegach działa poprawnie, może to wskazywać na problemy ze skrzynią biegów. Jednakże, nawet po remoncie skrzyni, wymianie tarczek, uszczelnień i nowej pompie jazdy, problemy z ciśnieniem i jazdą mogą nadal występować. W takich sytuacjach warto sprawdzić również stan sprzęgła hydrokinetycznego. Ciśnienie w układzie hydraulicznym powinno być sprawdzane na wolnych obrotach i przy wyższych obrotach silnika. W opisanych przykładach prawidłowe ciśnienie na wolnych obrotach wynosiło około 8 bar, a przy 2000 obrotów - 11 bar.
Specyficzne problemy z JCB JS 160 i hipotetyczne scenariusze
W przypadku koparki JCB JS 160 z 1999 roku, zaobserwowano, że po zakupie było mało oleju hydraulicznego. Po dolaniu oleju wspomaganie zaczęło działać płynnie. Hydraulika ramienia i obrotu działa, ale po trzymaniu funkcji przez około 10 sekund dopiero zaczyna coś się dziać, podobnie jest z jazdą. Dodatkowo, jeśli maszyna popracuje chwilę dłużej, olej hydrauliczny grzeje się. W takim przypadku, mimo że pompa hydrauliczna była po regeneracji przez poprzedniego właściciela, winą może być zapowietrzenie układu. Zwłaszcza jeśli dolano znaczną ilość oleju (np. około 60 litrów), co mogło nastąpić po wcześniejszym spuszczeniu płynu.
Problemy z osiągnięciem nominalnego ciśnienia
Jeśli silnik spalinowy o mocy 12 kW napędza pompę o wydajności 30 l/min, a ta nie jest w stanie osiągnąć ciśnienia powyżej 80 bar, brakuje mocy napędowej. Matematycznie, silnik napędzający pompę powinien być o kilka kW większy niż potrzeba. W takim przypadku, jeśli przy próbach pompa nie uzyskuje nominalnego ciśnienia i już przy 80 bar brakuje mocy napędowej, należałoby przeliczyć dokładnie wydajność tych pomp. Sugestie o zbyt małej średnicy przewodów lub niedrożnym filtrze na zbiorniku, po sprawdzeniu i wykluczeniu, pozostawiają potrzebę dalszej diagnostyki. Moc napędowa na wale pompy zależy tylko od ciśnienia i wydajności pompy. Do obliczenia potrzebnej mocy należy znać wydajność jednostkową pomp w cm³/min, ich prędkość obrotową oraz ciśnienie, jakie ma być osiągane.
