Układ hamulcowy w maszynach budowlanych, takich jak ładowarki teleskopowe JCB, to kluczowy system zapewniający bezpieczeństwo i efektywność pracy. Zrozumienie jego budowy oraz zasad eksploatacji jest niezbędne do prawidłowej diagnostyki usterek, takich jak stopniowa utrata skuteczności hamowania.

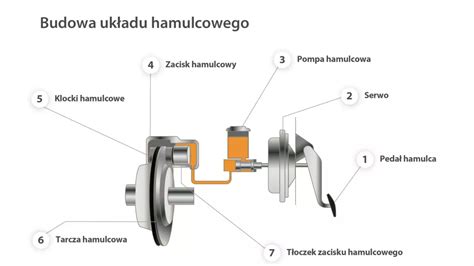

Budowa i zasada działania pompy hamulcowej
Pompa hamulcowa to podzespół, którego zadaniem jest zapewnienie odpowiedniego ciśnienia w układzie hamulcowym. Jest ona bezpośrednio połączona z pedałem hamulca i wspierana zazwyczaj przez tzw. serwo hamulcowe (serwomechanizm). Dzięki niemu kierowca nie musi używać dużej siły nacisku na pedał, by skutecznie zatrzymać pojazd. Całość procesu realizowana jest za pomocą płynu hamulcowego, który przenosi siłę nacisku z pedału na tłoki w zaciskach, powodując zbliżenie się klocków lub szczęk do tarcz bądź bębnów hamulcowych.
Gdy kierowca naciska pedał hamulca, pompa przepycha, a następnie zwiększa ciśnienie płynu hamulcowego wtłaczanego do przewodów ze zbiornika wyrównawczego. Dopiero wytworzone w ten sposób tarcie umożliwia hamowanie.
Budowa pompy hamulcowej
Najprostsza konstrukcja pompy hamulcowej składa się z następujących elementów:
- pierścienie uszczelniające,
- tłok lub tłoki (w zależności od rodzaju),
- otwory wejściowe i wyjściowe płynu hamulcowego.
We współczesnych maszynach montowane są zazwyczaj dwusekcyjne pompy hamulcowe. Jest to bezpieczniejsze rozwiązanie niż tradycyjne pompy jednosekcyjne, ponieważ wystąpienie awarii (nieszczelność, wyciek, zatarcie) nie powoduje całkowitej utraty możliwości hamowania. Pompa dwudzielna posiada w cylindrze dodatkowy tłok swobodny, rozdzielający go na dwie osobne komory robocze.
Wspomaganie układu (serwo)
Działanie serwomechanizmu polega na zwiększeniu siły, która działa na tłoczek pompy po wciśnięciu pedału. System ten wykorzystuje podciśnienie z kolektora dolotowego. Należy pamiętać, że serwo działa jedynie przy uruchomionym silniku - wyłączony silnik w czasie jazdy uniemożliwia poprawne działanie wspomagania hamulców oraz układu kierowniczego.
Diagnostyka i odpowietrzanie układu w ładowarkach JCB
W modelu JCB 537-125 hamulce znajdują się zazwyczaj w przednim moście oraz w tylnych zwolnicach. Jeśli hamulec staje się słaby, a wycieków nie widać, należy przeprowadzić procedurę odpowietrzania.
Kolejność odpowietrzania układu:
- Odpowietrznik na pompce serwa (metalowa puszka znajdująca się pod ramieniem z lewej strony).
- Przedni most (odpowietrzniki na skrajnych brzegach obudowy dyferencjału).
- Tylna lewa zwolnica.
- Tylna prawa zwolnica.
Do odpowietrzania należy używać odpowiedniego płynu - w niektórych systemach maszyn JCB zamiast płynu hamulcowego stosuje się olej hydrauliczny (np. HP 15), dlatego zawsze warto sprawdzić zalecenia producenta. Jeśli odpowietrzanie nie przynosi rezultatu, należy sprawdzić poziom oleju w moście przednim oraz w zwolnicach - wyciek oleju z tych miejsc do wnętrza piast świadczy o uszkodzeniu uszczelnień tłoków.
Znaczenie jakości płynu hamulcowego
Działanie pompy nie byłoby możliwe bez płynu hamulcowego, który musi charakteryzować się niską ściśliwością, stałą temperaturą wrzenia oraz odpornością na utlenianie. Mechanicy powinni zwracać szczególną uwagę na klasę DOT (ang. Department of Transportation) stosowanego płynu. Informacje o odpowiednim typie płynu zawsze znajdują się w instrukcji obsługi maszyny.
