Pompa hydrauliczna to jeden z podstawowych podzespołów wykorzystywanych w układach hydrauliki siłowej. Urządzenie to bierze udział w procesie przekształcania energii mechanicznej na hydrauliczną na skutek generowania przepływu cieczy roboczej pod ciśnieniem. W dużym skrócie jest to urządzenie, którego zadaniem jest generowanie ruchu cieczy roboczej w układzie hydrauliki siłowej. Dzięki temu urządzenie zasila układ cieczą pod wysokim ciśnieniem i powstaje energia, która następnie wykorzystywana jest do pracy systemu, w tym do wprawiania w ruch części roboczych maszyny.
Pompa hydrauliczna to najważniejsza część maszyny, zwłaszcza w układach hydraulicznych koparek i ładowarek. Bez niej maszyna zwyczajnie nie będzie działać, ponieważ to ona jest sercem całego układu, a jej działanie ma znaczący wpływ na bezpieczeństwo i wydajność prac. Pompa hydrauliczna zasila układ hydrauliczny danej maszyny. Do pompy należy dostarczyć odpowiednią ciecz - najczęściej jest to olej. Następnie olej wprawiany jest w ruch i tworzone jest wysokie ciśnienie. Sama pompa również musi być zasilana, zwykle przez silnik.
Zasada Działania Układów Hydraulicznych i Rola Pompy
Układy hydrauliczne opierają swą pracę na czerpaniu energii z cieczy, najczęściej specjalnego oleju hydraulicznego. Rekomenduje się korzystanie z tego samego rodzaju oleju, dedykowanego do konkretnej maszyny, oraz regularną jego wymianę. Za przemieszczanie tej cieczy po całym układzie odpowiada właśnie pompa hydrauliczna. Dzieje się tak dzięki systemowi zaworów, które kierują ciecz do silnika hydraulicznego lub siłownika. Całość napędzana jest przez silnik. Pompa w tym całym układzie dba natomiast o prawidłowe ciśnienie oraz przepływ cieczy. Innymi słowy - dzięki pompie oraz odpowiednio wysokiemu ciśnieniu można wytworzyć z oleju energię mechaniczną potrzebną do pracy maszyny.
Dzięki precyzyjnemu utrzymaniu odpowiedniego ciśnienia i przepływu oleju, pompa hydrauliczna pozwala na efektywną zamianę energii hydraulicznej na mechaniczną, co jest kluczowe dla sprawnej pracy maszyny. Każdy wał, moment obrotowy, a nawet uszczelnienie, odgrywa istotną rolę w zapewnieniu ciągłości pracy, minimalizacji wycieków oleju hydraulicznego i ochronie przed zanieczyszczeniami, które mogą prowadzić do awarii. Zawory, rozdzielacze i inne kluczowe części do maszyn są zaprojektowane tak, aby maksymalizować efektywność przepływu cieczy roboczej, a tym samym energii hydraulicznej, przekształcanej na mechaniczną.
Hydraulika | Siły i ruch | Fizyka | FuseSchool
Podstawowe Rodzaje Pomp Hydraulicznych
Ze względu na konstrukcję wyróżnia się kilka podstawowych rodzajów pomp hydraulicznych. Choć jest ich nieco więcej, to jednak w maszynach roboczych, szczególnie budowlanych, najczęściej wykorzystuje się trzy typy: zębate, łopatkowe i tłokowe. Różnią się one budową i tym, jaki element wprawia ciecz w ruch.
Pompy Zębate
W konstrukcji pomp zębatych zastosowano dwa koła zębate, które wzajemnie zazębiają się w trakcie pracy. Koła zębate w tej pompie obracają się w przeciwnym kierunku, dzięki czemu na ciecz oddziałują dwie siły przeciwstawne. Olej poruszany jest przez przepuszczanie go przez dwie zębatki, które nachodzą na siebie. Wówczas przepływa przez nie ciecz robocza i wzrasta jej ciśnienie w układzie. Pompy zębate są obsługiwane przez ruch zamknięty w postaci dwóch przekładni siatkowych. Są to pompy ilościowe, głównie do niskiej precyzji regulacji średniego niskiego ciśnienia.
Ich główne cechy to: prosta struktura, wygodna produkcja, niski koszt, mała objętość, niewielka waga, dobra wydajność samozasysania, niewrażliwość na zanieczyszczenie olejem i niezawodna praca. Główne wady to: duża pulsacja przepływu i ciśnienia, duży hałas i brak regulowanego przemieszczenia. Pompy zębate mają dość szerokie zastosowanie w różnych układach niskiego ciśnienia (np. jako pompy pilotowe) oraz w układach, gdzie ciśnienie nie jest wysokie (obecnie do około 25MPa). W przypadku ładowarek w Chinach, ilościowy układ hydrauliczny jest w zasadzie oparty na pompach zębatych. Pompy zębate są uznawane za jeden z najbardziej niezawodnych i wydajnych komponentów w układach hydraulicznych, często wybierane ze względu na swoją zdolność do generowania ciągłego przepływu przy relatywnie niskich kosztach operacyjnych.

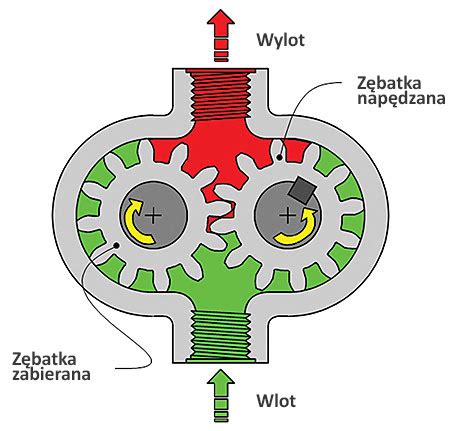

Zasada pracy zewnętrznej pompy zębatej
Zewnętrzna pompa zębata jest pompą hydrauliczną powszechnie stosowaną w układach hydraulicznych ładowarek i niektórych małych koparek. W korpusie pompy znajduje się bieg z tym samym modułem i taką samą liczbą zębów. Dwa końce przekładni są uszczelnione pokrywą pompy. Korpus pompy, pokrywa końcowa i szczelina przekładni zębatej tworzą uszczelnioną objętość. Siatka dwóch kół zębatych dzieli zamkniętą przestrzeń objętościową do wnęki ssącej olej i komory ciśnieniowej i nie łączy się ze sobą w pracy. Ze względu na zaangażowanie narzędzi, objętość uszczelnienia stopniowo zmniejsza się, a olej w wykolejeniu w wnęki jest wyciskany i odprowadzany z wylotu oleju. Przekładnia stale się obraca, a objętość wnęki ssania oleju i wylotu oleju spowodowanego siatką zębatą powoduje zmiany objętości komory ssania oleju, a komora ciśnieniowa oleju stale naciska olej.
Pompa przekładniowa do ładowarki (pompa podwójna) działa w ten sposób, że wał napędowy napędza dwa napędzane koła zębate do pracy, a do pracy znajdują się dwa wnęki ssące olejem i dwie wnęki wylotowe oleju. Wspólne duże i średnie koparki zwykle montują pompę tłoka i pompę przekładniową razem, tworząc zespół pompy hydraulicznej. Ogólna pompa główna to pompa tłokowa (ciśnienie hydrauliczne wyjściowego oleju hydraulicznego jest większe) do silnika hydraulicznego, hydraulicznego silnika obrotowego i cylindra hydraulicznego, a pompa pilotowa jest pompą przekładni (ciśnienie wyjściowe wyjściowego oleju hydraulicznego jest małe) w celu dostarczenia zaworu do zaworu dystrybucyjnego.
Pompy Łopatkowe
Pompy hydrauliczne tego typu wykorzystują do pracy łopatki, które znajdują się wewnątrz urządzenia i obracają się. Wówczas oddziałują na ciecz roboczą i zwiększają jej ciśnienie. Modele te dobrze sprawdzają się tam, gdzie wymagana jest niska pulsacja płynu olejowego. Pompy łopatkowe wprawiają ciecz w ruch przez wirowanie łopatek wirnika. Ich prosta budowa pozytywnie wpływa na niską awaryjność. Działają one ze stałą wydajnością, co również nie pozostaje bez znaczenia, jeśli zależy nam na długiej pracy sprzętu. Niektóre modele ładowarek, ze względu na duże zapotrzebowanie na niski poziom hałasu, wykorzystują pompy łopatkowe.
Pompy Tłokowe
Pompy hydrauliczne tłokowe i wielotłoczkowe w swojej konstrukcji zawierają tłoki, i to one odpowiadają za transportowanie cieczy roboczej oraz generowanie ciśnienia. Olej poruszany jest przez tłoki. Pompa tłokowa jest pompą zmienną, służy do precyzyjnych zastosowań i generowania wysokiego ciśnienia. Pompa tłokowa ma wysokie ciśnienie robocze, które wynosi zazwyczaj 20 ~ 40MPa, a może sięgać nawet 1000MPa. Konstrukcja jest zwarta, wydajność wysoka, a regulacja przepływu wygodna. Pompa tłokowa ma wysokie ciśnienie, stabilną wydajność, wysokie koszty, minimalne pulsowanie i zmienne przemieszczenie, które są często stosowane w systemach wysokiego ciśnienia i maszynach budowlanych. Jej wydajność ssanie jest jednak najgorsza.
Pompy tłokowe, oferujące regulowaną wydajność, są idealne dla zastosowań, gdzie wymagana jest precyzyjna kontrola nad siłą i prędkością maszyn budowlanych. Główną pompą koparki są zwykle pompy podwójne, ciśnienie znamionowe wynosi 34MPA, a natychmiastowe maksymalne ciśnienie może osiągnąć 39MPA. Powodem, dla którego ciśnienie oleju pompy tłokowej jest wyższe niż w pompie przekładniowej, jest wyższa wydajność pracy i wydajność wolumetryczna. Obecnie duża liczba koparek hydraulicznych przyjmuje płytę swash zmienną osiową pompę tłokową. Zazwyczaj dwie pompy są używane do łączenia dwóch pomp tłokowych z jednym wałem, więc są one również nazywane pompami wału.
Zasada pracy pompy tłokowej
Gdy silnik napędza wał napędowy, korbowód popycha tłok w bloku cylindra, aby się poruszać, podczas gdy strona korbowa napędza tłok razem z korpusem cylindra, a taca oleju jest zamocowana. Pod działaniem krzywki i sprężyny tłoka, tłok porusza się w górę i w dół, aby zakończyć zadanie pompowania oleju. Gdy wystająca część krzywka przewróci się, pod działaniem sprężyny tłoka tłok przesuwa się w dół, a przestrzeń części tłoka jest próżnią w komorze oleju pompy. W tym czasie otworzy się wlot tulei tłokowej, a olej hydrauliczny na pompie olejowej dostanie się do komory pompy. Tłok przesuwa się na dno pompy olejowej, a tłok jest transportowany na dno i olej do końca.
Gdy wałek rozrządu jest przenoszony do wypukłej części krzywki, sprężyna tłoka jest ściskana, tłok przesuwa się w górę, olej hydrauliczny jest tłoczony, a część otworu olejowego przepływa z powrotem do górnej jamy olejowej. Gdy górna powierzchnia tłoka pokrywa otwór olejowy, odpowiedni prześwit między tłokiem a tulejem cylindra jest mały, dzięki czemu komora dystrybucji oleju w górnej części tłoka staje się szczelną przestrzenią, tłok nadal rośnie, ciśnienie oleju w komorze oleju pompy szybko wzrasta. Gdy ciśnienie pompy jest większe niż sprężyna olejowa, pompa hydrauliczna jest wprowadzana, a ciecz wysokociśnieniowa dostaje się do cylindra przez główny zawór operacyjny.
Gdy tłok dostarcza olej i nachylone szczeliny na tłoku i otwór tylny oleju na tulei cylindra, niskociśnieniowy obieg oleju komory oleju pompy i otwór środkowy i nachylony rowek głowicy tłoka mają przejść przez, ciśnienie oleju spada, a zawór wylotowy oleju zamyka zasilanie oleju w wyniku sprężyny. Tłok kontynuuje się w górę, gdy wypukła część krzywki jest odwrócona, pod działaniem sprężyny tłok znowu opada i rozpoczyna następny cykl.
Zastosowanie Pomp Hydraulicznych w Maszynach Roboczych
Pompy hydrauliczne znajdują szerokie zastosowanie w układach hydrauliki siłowej. Stosuje się je m.in. w przemyśle papierniczym, spożywczym, chemicznym, farmaceutycznym, samochodowym, elektronicznym, rolnictwie, górnictwie oraz w maszynach budowlanych.
Wśród szerokiej gamy sprzętu wykorzystywanego w branży budowlanej, pompy hydrauliczne zajmują centralne miejsce, stanowiąc o sile i elastyczności maszyn takich jak chociażby koparki, czy ładowarki. Pompy hydrauliczne pełnią kluczową rolę w operacyjnej sprawności maszyn budowlanych, od zapewniania siły niezbędnej do obracania ciężkich nadwozi koparek, po precyzyjne sterowanie rozmaitymi systemami pomocniczymi, takimi jak podnośniki czy ramiona robocze.
Dzięki pompie hydraulicznej można obracać nadwoziem koparki oraz przemieszczać się z pomocą maszyny. Może ona także sterować systemami pomocniczymi, takimi jak zawieszenie, a dzięki siłownikom wpływają na pracę elementów ramienia koparki. Branża transportowa również wykorzystuje pompy, zapewniając sprawną pracę układów kierowniczych i hamulcowych.
Wybór pompy powinien uwzględniać kilka istotnych parametrów. Kluczowe są wydajność, ciśnienie robocze oraz zgodność z układem maszyny. Wydajność należy dobrać do charakteru pracy koparki - zbyt niska może ograniczyć efektywność, a zbyt wysoka powodować przeciążenie systemu. Ciśnienie robocze musi być zgodne z zaleceniami producenta, aby uniknąć uszkodzeń elementów hydrauliki. Równie ważna jest kompatybilność pompy z istniejącym układem, tak aby nie wymagała dodatkowych przeróbek. Dobrze dopasowana pompa przekłada się na płynną pracę maszyny, niższe zużycie paliwa i mniejsze ryzyko awarii.
Diagnostyka, Awarie i Regeneracja Pomp Hydraulicznych

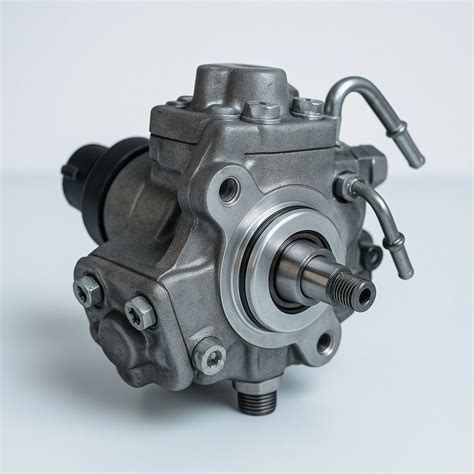

Pompa hydrauliczna - jak każde urządzenie - może ulec awarii i zmniejszyć wydajność pracy całej maszyny lub całkowicie ją uniemożliwić. Najczęstszą przyczyną awarii są zanieczyszczenia w układzie lub zużycie elementów. Ciągła praca, wysokie ciśnienie i tarcie mają ogromny wpływ na kondycję poszczególnych części. Zużycie tłoczków, separatora czy kołyski zwykle widoczne jest gołym okiem.
Objawy zużycia pompy hydraulicznej to m.in. osłabiony układ hydrauliczny, gdzie maszyna dłużej wykonuje dane zadanie (np. obracanie nadwoziem, podnoszenie ramienia), lub całkowity brak działania. Objawy te wynikają z różnego typu uszkodzeń, które można zdiagnozować najczęściej dopiero po rozłożeniu pompy na części pierwsze. Często uszkodzeniom ulegają elementy odpowiedzialne za wprawianie oleju w ruch.
W przypadku pomp hydraulicznych możliwa jest ich naprawa i regeneracja. Warto szybko reagować na wszelkie niepokojące sygnały i regularnie serwisować swoje maszyny. Podczas diagnostyki sprawdza się przede wszystkim ciśnienie, przepływ oleju oraz czy nie ma jakichś przecieków. Najczęściej podczas naprawy wymieniane są podzespoły, takie jak cylindry, tłoczki, kołyski, łożyska oraz uszczelnienia. Jest to także dobry moment na ocenę części, które jeszcze działają, ale nie są w najlepszej kondycji.
Najczęściej pompy hydrauliczne bardziej opłaca się naprawiać niż wymieniać je na nowe. Zwykle przyjmuje się, że jeśli koszt regeneracji przekracza 80% wartości nowej jednostki, to wtedy lepiej jest ją wymienić na nową. Regeneracja pompy i wymiana zużytych elementów to całkiem dobre rozwiązanie, ponieważ naprawione pompy mogą uzyskać takie same parametry, co nowa jednostka. Wystarczy przeprowadzić odpowiednie testy, by przekonać się, czy wszystko działa tak jak wcześniej.
Wybór nowej pompy hydraulicznej jest konieczny, kiedy stara uległa awarii i nie da się jej naprawić lub jest to po prostu nieopłacalne. Pompę hydrauliczną należy regenerować w momencie, kiedy jest już wypracowana lub uległa awarii. Można ją regenerować poprzez wymianę uszkodzonych podzespołów. Nie da się całkowicie uniknąć regeneracji pompy, ale można ją odsunąć w czasie przez odpowiednie dbanie o urządzenie. Warto szczególnie pamiętać o regularnej wymianie oleju i filtrów. Zaleca się wykonywanie przeglądów co 500-1000 motogodzin pracy lub zgodnie z zaleceniami producenta. Inwestycje w wysokiej jakości pompy hydrauliczne, wraz z regularnym przeglądem i konserwacją, są kluczowe dla utrzymania nieprzerwanej i bezawaryjnej pracy maszyn. Troska o detale, takie jak właściwe uszczelnienia, filtracja oleju hydraulicznego i monitoring stanu technicznego, są niezbędne do zapobiegania wyciekom i awariom, które mogą prowadzić do kosztownych przestojów.
