Koparki są skomplikowanymi maszynami, a ich sprawne działanie w dużej mierze zależy od prawidłowo funkcjonującego układu hydraulicznego. W przypadku koparki Terex TC20, użytkownicy mogą napotkać szereg wyzwań związanych z pracą pompy hydraulicznej i regulacją ciśnienia. Poniższy artykuł szczegółowo omawia typowy problem z tym systemem.
Układ Hydrauliczny Koparki Terex TC20: Rozdzielacz i Pompa

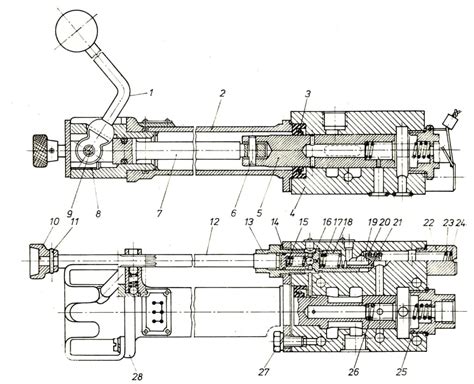

Kluczowymi komponentami układu hydraulicznego w koparce Terex TC20 są pompa hydrauliczna oraz rozdzielacz hydrauliczny Rexroth 9 SX10. W rozdzielaczu tym znajdują się ważne elementy regulacyjne, takie jak wymienione zawory ciśnienia (regulowany) oraz zawór ciśnienia LS (Load Sensing).
Problemy z Regulacją Ciśnienia: Analiza i Próby Ustawień
Zgłoszony problem dotyczy trudności w osiągnięciu wymaganego ciśnienia w układzie. Próbowano ustawić zawory w następujący sposób: zawór na rozdzielaczu ustawiono na najniższe ciśnienie, a zawór na pompie na maksimum. Następnie powoli dokręcano zawór na rozdzielaczu. Celem było ustawienie zaworu na rozdzielaczu na 180 bar, zgodnie z dokumentacją techniczną koparki Terex TC20.

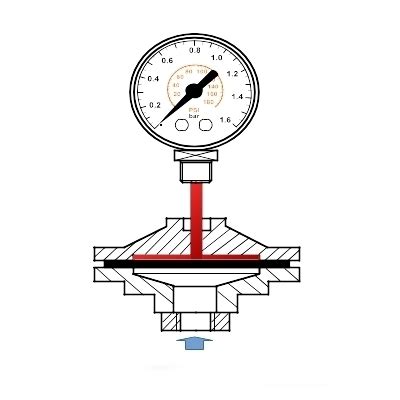

Niestety, na manometrze (podłączonym do portu pomiarowego na pompie) zauważono, że nawet przy maksymalnym ustawieniu obu zaworów ciśnienie nie przekraczało 60 bar. Co więcej, zwrócono uwagę, że ciśnienie rośnie bardzo wolno. Ta obserwacja jest kluczowa i sugeruje głębszy problem w systemie.
Potencjalne Przyczyny Niskiego Ciśnienia
Wolny wzrost ciśnienia i jego niska maksymalna wartość mogą wskazywać na kilka możliwych usterek w układzie hydraulicznym:
- Zacięty zawór: Wygląda to tak, jakby był gdzieś jakiś zacięty zawór, który uniemożliwia prawidłowe narastanie ciśnienia.
- Nieszczelność wewnętrzna: Możliwa jest nieszczelność wewnętrzna między obwodem wysokiego ciśnienia a obwodem powrotnym. Olej pod ciśnieniem może uciekać, nie osiągając wymaganego poziomu w układzie.
13. Zademonstruj obsługę codzienną układu hydraulicznego przed pracą.
Niezidentyfikowany Zawór Kompensacyjny na Pompie
Dodatkowo, na wyjściu z pompy, zaobserwowano przykręcony pewien zawór, z którego drugiej strony wychodzi przewód do rozdzielacza. Wygląda on na regulowany zawór kompensacyjny, wyposażony w plastikowe pokrętło. Identyfikacja i zrozumienie funkcji tego zaworu jest kluczowe dla prawidłowej diagnostyki i regulacji systemu, ponieważ może on mieć bezpośredni wpływ na ciśnienie wyjściowe z pompy.
Dokładna diagnostyka układu hydraulicznego koparki Terex TC20 wymaga sprawdzenia każdego z wymienionych elementów, ze szczególnym uwzględnieniem funkcji i stanu technicznego niezidentyfikowanego zaworu kompensacyjnego oraz ewentualnych nieszczelności. Właściwa kalibracja i sprawność wszystkich zaworów są fundamentalne dla prawidłowego działania maszyny.
