Pompa wtryskowa paliwa jest kluczowym elementem silnika wysokoprężnego, a w ciągnikach Ursus C-385 pełni rolę "serca" układu paliwowego. Zapewnia ona precyzyjne dostarczanie paliwa pod odpowiednim ciśnieniem i w odpowiednim momencie do wtryskiwaczy, co jest niezbędne do prawidłowej pracy silnika.
Budowa pompy wtryskowej paliwa
Zespół pompy wtryskowej paliwa składa się z kilku głównych elementów, tworząc jedną całość:
- Pompa wtryskowa paliwa: Główny element odpowiedzialny za sprężanie i tłoczenie paliwa.
- Regulator prędkości: Element zapewniający pracę silnika wysokoprężnego na niskich obrotach i ograniczenie prędkości maksymalnej, a także utrzymujący określoną zależność wielkości wtrysku od prędkości obrotowej.
- Inne elementy: W zależności od konstrukcji mogą to być dodatkowe mechanizmy i czujniki.

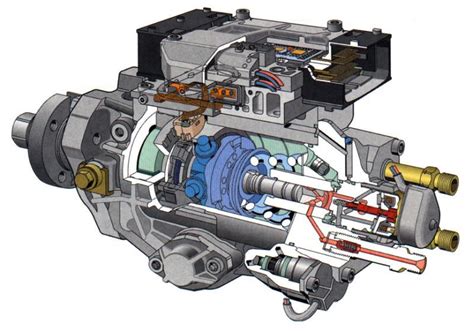

Struktura wewnętrzna pompy wtryskowej paliwa
Wewnętrzna struktura pompy wtryskowej paliwa obejmuje:
- Mechanizm pompujący olej: Składa się z tulei tłoka, tłoka, górnej i dolnej sprężyny tłoka, zaworu wylotowego oleju, gniazda zaworu wylotowego oleju, sprężyny zaworu wylotowego oleju i gniazda zaworu wylotowego oleju.
- Para tłoków: Tłok i tuleja tłoka stanowią najdokładniejszą parę w pompie wtryskowej. To właśnie dzięki precyzyjnemu dopasowaniu pary tłoków i szybkiemu ruchowi tłoka możliwe jest sprężenie paliwa do wysokich ciśnień (rzędu 500 atmosfer).
- Mechanizm regulacji dopływu paliwa: Odpowiada za dostosowanie dawki paliwa do aktualnych potrzeb silnika. Zmiana dawki odbywa się poprzez ruch listwy w pompie. Po prawej stronie ciągnika w pompie wtryskowej znajduje się poziome pokrętło, równolegle do ciągnika, odpowiadające za zwiększenie dawki paliwa w czasie rozruchu silnika.
- Mechanizm napędowy: Przenosi ruch z silnika na pompę wtryskową.
- Korpus pompy wtryskowej paliwa: Obudowa wszystkich elementów.
Zasada działania i instalacja paliwowa
Instalacja paliwowa odgrywa kluczową rolę w działaniu ciągnika rolniczego. Poprawne funkcjonowanie systemu dostarczania paliwa jest niezwykle ważne dla osiągnięcia optymalnej wydajności i ekonomiczności silnika.

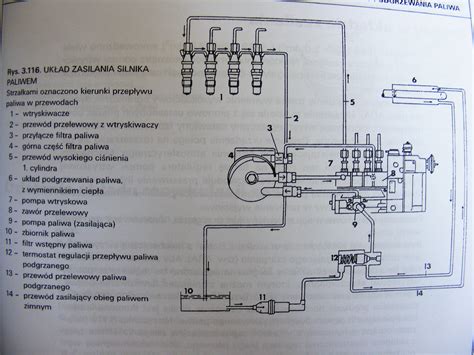

Elementy instalacji paliwowej
W skład instalacji paliwowej ciągnika Ursus C-385 wchodzą:
- Zbiornik paliwa
- Filtry paliwa
- Pompka zasilająca: Musi wytworzyć ciśnienie minimum 1 atmosfery, aby dostarczyć paliwo do pompy wtryskowej. Należy pamiętać, że pompka ręczna podająca paliwo nie jest tożsama z pompką zasilającą; to dwie niezależne pompki.
- Przewody paliwowe
- Zawory paliwowe
- Pompa wtryskowa paliwa
- Wtryskiwacze: Elementy, które rozpylają paliwo do cylindrów.
Proces dostarczania paliwa
- Pompka zasilająca pobiera paliwo ze zbiornika i dostarcza je przez filtry do pompy wtryskowej.
- W pompie wtryskowej mechanizm pompujący, składający się z pary tłoków, spręża paliwo do bardzo wysokiego ciśnienia.
- Mechanizm regulacji dopływu paliwa (listwa) dostosowuje dawkę paliwa w zależności od obrotów i obciążenia silnika. Jeśli listwa w pompie się zawiesi, paliwo może nie docierać do wtrysków i wracać do baku.
- Sprężone paliwo jest tłoczone do wtryskiwaczy, które rozpylają je do komór spalania cylindrów.
- Wtryskiwacze są elementami o kluczowym znaczeniu. Lejący wtryskiwacz lub ich nieprawidłowe działanie może prowadzić do niepełnego spalania, dymienia silnika oraz przedostawania się ropy do oleju.
Ustawienie i serwis pompy wtryskowej
Prawidłowe ustawienie pompy wtryskowej jest kluczowe dla optymalnej pracy silnika. Niewłaściwe ustawienie może prowadzić do falowania obrotów, dymienia silnika i problemów z uruchomieniem.
Ustawienie kąta wyprzedzenia wtrysku
Procedura ustawienia kąta wyprzedzenia wtrysku paliwa w Ursusie C-385 obejmuje następujące kroki:
- Ustawienie napędu pompy wtryskowej: Napęd pompy wtryskowej należy ustawić na znakach wybitych na kołach zębatych.
- Ustawienie tłoka pierwszego cylindra w GMP: Obrócić wałem korbowym (zgodnie z kierunkiem pracy silnika) tak, aby ustawić tłok pierwszego cylindra w Górnym Martwym Punkcie (GMP). Znak na kole zamachowym powinien pokryć się ze znakiem na bloku silnika.
- Znalezienie znaku początku wtrysku: Cofnąć koło zamachowe trochę, aby odnaleźć drugi znak oznaczający początek wtrysku paliwa.
- Przygotowanie do testu: Wkręcić kapilarę w króciec pompy wtryskowej (w miejsce przewodu wysokiego ciśnienia pierwszego cylindra). Cofnąć wał jeszcze bardziej (o około 1/4 obrotu). Pompa wtryskowa musi być dokładnie odpowietrzona, a paliwo powinno być widoczne w kapilarze.
- Ustawienie maksymalnej dawki: Przestawić dźwignię ręczną sterowania pompą na maksymalną dawkę.
- Moment początku tłoczenia: Obracać wolno wałem korbowym, aż drgnie paliwo w kapilarze, co oznacza początek tłoczenia paliwa przez pompę. W tym momencie znak oznaczający początek wtrysku musi pokryć się ze znakiem na bloku silnika. Jeśli się nie pokrywa, kąt wyprzedzenia wtrysku wymaga korekty.
Lokalizacja otworu w obudowie koła zamachowego do ustawiania kąta wtrysku w C-385 bywa trudna do znalezienia, ponieważ często jest zanieczyszczony i słabo widoczny, co wymaga dobrego oświetlenia.
Ustawianie początku kąta wtrysku w silnikach TDI VW / Skoda / Audi / Seat
Smarowanie pompy wtryskowej
Pompa wtryskowa ma swój układ smarowania niezależny od silnika. Ważne jest, aby uzupełnić ją olejem po regeneracji lub wymianie, jeśli nie została dostarczona z uzupełnionym olejem.
Typowe problemy i konserwacja
- Wycieki paliwa lub oleju: Mogą występować spod dźwigni regulującej obroty (z powodu zużytych oringów lub uszczelniaczy na wałku), spod śrub mocujących dźwignię gazu lub spod szpilek mocujących pompę wtryskową. Często wymaga to demontażu i wymiany uszczelnień.
- Zapieczone sekcje: Jeśli sekcje na pompie wtryskowej "złapią", pompa kwalifikuje się do naprawy przez specjalistę. Czasem udaje się je rozruszać, ale zazwyczaj konieczna jest regeneracja.
- Nierówne dawkowanie paliwa: Może to prowadzić do nierównej pracy silnika, szczególnie na różnych zakresach obrotów. Wskazuje na problem z wewnętrznymi elementami pompy wtryskowej.
- Brak paliwa do wtrysków: Może być spowodowane zawieszoną listwą w pompie, zapchanymi filtrami lub problemem z pompką zasilającą.
Regularne przeglądy i konserwacja instalacji paliwowej są kluczowe dla zachowania sprawności i niezawodności ciągnika. Warto pamiętać o wymianie filtrów paliwa i utrzymaniu czystości w całym układzie.
Historia i rozwój ciągnika Ursus C-385
Ursus C-385 był przełomowym modelem w historii polskiego rolnictwa, zaprojektowanym we współpracy Polsko-Czechosłowackiego Ośrodka Badawczo-Rozwojowego Ciągników w Brnie w latach sześćdziesiątych. Ciągniki produkowane wcześniej przez Ursusa miały zbyt małą moc do obsługi dużych połaci ziemi, co skłoniło do opracowania modelu C-385.
Innowacje i kooperacja
- Konstrukcja: Zewnętrzny wygląd zaprojektował czeski projektant wzornictwa przemysłowego Otakar Diblík.
- Kabina: Zamocowanie kabiny na gumowych amortyzatorach (silentblokach) tłumiących drgania i przenoszenie hałasu było pierwszym takim rozwiązaniem na świecie.
- Współpraca międzynarodowa: Produkcja ciągników ciężkich odbywała się na zasadzie kooperacji. Polska strona produkowała tylny most, podnośnik hydrauliczny i oś przednią nienapędzaną. Czechosłowacja dostarczała skrzynię biegów, silnik z osprzętem (Zetor Brno), zbiornik paliwa i przednią oś napędzaną.
Rozwój modelu C-385
- Uruchomienie produkcji: Produkcja seryjna ciągnika C-385 rozpoczęła się w lipcu 1969 roku.
- Modernizacje:
- W 1973 roku ciągnik przeszedł większą modernizację, wdrożoną do produkcji seryjnej w 1975 roku. Zmieniono silnik Z 7501 na Z 8001, zwiększając moc z 76 KM do 82 KM.
- Wprowadzono skrzynię biegów umożliwiającą montaż przedniego napędu, a także wersję ciągnika z przednim napędem (Ursus C-385A) produkowaną w rumuńskim Uzina Tractorul Brașov.
- Wdrożono montaż silników 6-cylindrowych: Perkins 6.354 w ciągnikach Ursus C-3110 oraz Zetor Z8601 w ciągnikach Ursus 1201/Ursus 1204.
- Lata 80.: Na początku lat 80. dokonano kolejnej modyfikacji, zmieniając jednocześnie oznaczenia ciągników.
