Ciągniki SAM, czyli maszyny budowane samodzielnie, stanowią dowód na kreatywność i innowacyjność polskich rolników i pasjonatów mechaniki. Powstają z pasji do majsterkowania, a także z potrzeby posiadania maszyny dostosowanej do specyficznych warunków niewielkich i średnich gospodarstw. Często bazują na częściach z odzysku, zazwyczaj ze złomu, co pozwala na znaczne obniżenie kosztów budowy. Jednym z kluczowych elementów każdej tego typu konstrukcji jest układ paliwowy oraz hydrauliczny, których prawidłowe działanie ma fundamentalne znaczenie dla efektywności i niezawodności ciągnika.

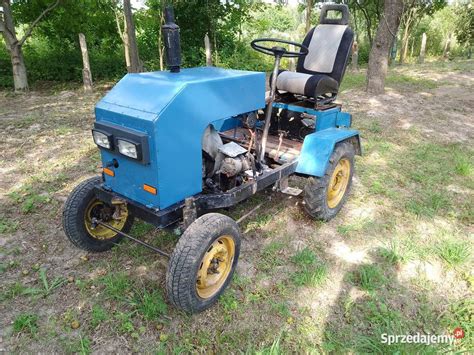

Konstrukcja Ciągnika SAM - Od Wizji do Realizacji
Inspiracją do budowy ciągników SAM często są istniejące, kompaktowe modele, jak w przypadku Damiana Kujawy, którego ciągnik SAM wzorowany był na niemieckim traktorze UT082. Główną konstrukcję nośną całego ciągnika zazwyczaj stanowi rama, wykonana z grubej, giętej i spawanej blachy. Warto zauważyć, że w procesie budowy nieraz konieczne jest wprowadzanie modyfikacji, czego przykładem jest użycie drugiej, mocniejszej ramy po przeciążeniu maszyny.
Jednostki Napędowe i Układ Przeniesienia Napędu
Jednostki napędowe w ciągnikach SAM to często silniki wysokoprężne pochodzące z samochodów osobowych, takie jak 4-cylindrowy silnik Forda o pojemności 1,8 litra. Fabrycznie silniki te mogły odznaczać się mocą około 75 KM z turbosprężarką, ale w ciągnikach SAM bywają modyfikowane - na przykład przez usunięcie turbosprężarki, co zmniejsza ich wysilenie i upraszcza montaż, choć obniża moc do około 60 KM. Innym przykładem jest silnik S-15 (1hc102/R1), również popularny w samoróbkach.
Ciągnik Sam Andoria 1HC102 - film z budowy. ( Esiok, papaj)
Mając silnik wolnossący SW400 i taki sam SW400 doładowany, rzeczą naturalną jest, że silnik doładowany będzie miał około 130 KM. Przyrost mocy o 30 KM bierze się stąd, że doładowanie pozwala zwiększyć ciśnienie świeżego powietrza w cylindrze, a zatem pompa może podać większą dawkę paliwa, tak aby nie przekroczyć granicy dymienia. Silniki są mocowane do ramy przy użyciu seryjnych poduszek, co redukuje poziom wibracji, jednak może komplikować kwestię wydechu, prowadząc do konieczności stosowania lekkich rur ze stali kwasoodpornej zamiast ciężkich tłumików.
Kreatywne rozwiązania dotyczą również przeniesienia napędu. Silnik może współpracować ze skrzynią biegów z Opla Omegi, która wstępnie redukuje obroty i zwiększa moment obrotowy. Napęd jest przekazywany dalej do tylnego mostu, często pochodzącego z dużego wózka widłowego, dysponującego dwoma zakresami prędkości oraz rewersem. Kombinacja dwóch skrzyń biegów (np. samochodowej i mostu z rewersem) pozwala na uzyskanie nawet 12 przełożeń do przodu i 12 do tyłu, co jest niezbędne do prac polowych, ponieważ silniki samochodowe mają inny zakres obrotowy niż te przeznaczone do maszyn rolniczych.
Układ Paliwowy - Serce Ciągnika SAM
Prawidłowe działanie układu paliwowego jest kluczowe dla rozruchu i pracy każdego ciągnika, w tym SAM-a. Proste konstrukcje ciągników SAM pozwalają na samodzielną regulację zaworów i kąta wtrysku paliwa, jednak problemy z tym układem mogą być frustrujące.
Typowe Problemy i Diagnozowanie
- Ciężkie odpalanie: Może wynikać z niedostatecznej dawki paliwa, nieprawidłowego kąta wtrysku lub cofania się paliwa. W przypadku silnika S-15, gdzie maksymalny kąt wtrysku wynosi 15° przed GMP zamiast zalecanych 30°, problemem może być konstrukcja pompy lub jej osadzenie.
- Dławienie silnika na wolnych obrotach: Jeśli po pierwszym założeniu nowej pompy silnik dławi się na wolnych obrotach, a ciągnik prawie gaśnie przy popuszczaniu sprzęgła, może to wskazywać na za wysokie obroty minimalne pompy.
- Spadek mocy i gaśnięcie: Może być spowodowany zapchaną rurką doprowadzającą paliwo ze zbiornika, zatkanymi filtrami paliwa lub awarią pompy wtryskowej. Podobny efekt występuje przy zapchanych filtrach, gdzie ciągnik wolno schodzi z obrotów i nie ma mocy. Natychmiastowe zgaszenie silnika, jak przy zamknięciu dopływu paliwa, często świadczy o padniętej pompie wtryskowej.
- Biały dym: Oznacza, że pompa wtryskowa podaje paliwo, które jest wtryskiwane do cylindra, ale nie dochodzi do zapłonu. Możliwe jest za niskie ciśnienie sprężania.
- Woda w paliwie: Jest częstą przyczyną problemów, zwłaszcza po dłuższym postoju lub myciu ciągnika. Może prowadzić do dławienia i gaśnięcia silnika.
Diagnozowanie Pomp Paliwowych
W przypadku problemów należy sprawdzić, czy pompa paliwa dostarcza odpowiednią dawkę (sekcje na stanowisku kontrolnym), czy zapłon nie jest przestawiony oraz czy pompka ręczna działa prawidłowo. Stara pompa wtryskowa może puszczać paliwo na sekcjach, co wymaga jej regeneracji. Zaleca się nie ruszać pompy, jeśli ciągnik dobrze pali.
Odpowietrzanie Układu Paliwowego
Zapowietrzenie układu paliwowego to jeden z najczęstszych problemów, zwłaszcza po wymianie pompki zasilającej lub opróżnieniu zbiornika. Procedura odpowietrzania może wymagać współpracy dwóch osób: jedna osoba uruchamia ciągnik, a druga pompuje ręczną pompką. Na pompie powinien znajdować się zaworek przelewowy lub śruba odpowietrzająca, którą należy lekko poluzować, aby umożliwić ucieczkę powietrza i wypływ paliwa.
Jeśli pompa paliwa jest poniżej zbiornika, paliwo dochodzi do niej grawitacyjnie. W takim przypadku można spróbować delikatnie dmuchnąć powietrze do baku, aby pchnęło paliwo. W niektórych sytuacjach, do zapowietrzonej pompy można wstrzyknąć paliwo strzykawką z igłą w sztywne przewody, jednak kluczowe jest prawidłowe odpowietrzenie samej pompy. Zaleca się ustawienie gazu na maksimum i rozsądne kręcenie rozrusznikiem.
Układ Hydrauliczny - Dźwigary Ciągnika SAM
Układ hydrauliczny w ciągnikach SAM, odpowiedzialny za podnośnik czy ładowacz, również wymaga przemyślanego doboru komponentów i bieżącej konserwacji.
Dobór Elementów Hydraulicznych
Pompy hydrauliczne to często elementy z innych maszyn, takie jak pompy od Ursusa C-330, pompy NSZ 10, pompy od czeskich ładowaczy NUJN-a, a nawet pompy stosowane w dawnych Żukach. Do rozdzielaczy blotnikowych od Ursusa C-330 należy dobrać odpowiednią pompę hydrauliczną. Wiele osób decyduje się na zakup używanych części, takich jak pompa, siłownik, rozdzielacz i zbiornik, co pozwala na obniżenie kosztów.
Typowe Problemy i Rozwiązania
- Słabe ciśnienie lub wolne podnoszenie: Jeśli rozdzielacz daje słabe ciśnienie do siłownika, mimo że pompa działa dobrze, a układ jest odpowietrzony i węże drożne, problem może leżeć w samym rozdzielaczu, nieszczelnościach lub niewłaściwym doborze elementów. Powolne podnoszenie i piszczenie może świadczyć o zużyciu pompy (np. od C-330) lub problemach z rozdzielaczem.
- Wycieki i nieszczelności: Pompa zaczynająca cieknąć od strony napędu z racji luzu lub zbiornik wyrównawczy z wyciekiem wymagają wymiany lub regeneracji. Należy dobrać pompę o odpowiedniej wydajności i kierunku obrotów. Koszty wymiany uszczelek do podnośnika mogą zamknąć się w granicach 400 zł.
- Przeciążenia i uszkodzenia ramy: Duże udźwigi ładowacza czołowego oraz tylnego TUZ-a (np. bazującego na podzespołach z Ursusa C-360 z siłownikiem od pługa PHX) mogą doprowadzić do przeciążenia i zniszczenia ramy nośnej. W celu zapobiegania takim sytuacjom, ogranicza się ciśnienie w układzie hydraulicznym (np. ze 150 bar do 120 bar) i wymienia siłowniki na mniejsze.
Warto również pamiętać o odpowietrzaniu układu hydraulicznego, które można przeprowadzić ręcznie, np. poprzez podnoszenie ramion i odkręcanie bocznej śruby.
Inne Ważne Aspekty Ciągników SAM
Ciągniki SAM często wyposażone są w 2 niezależne układy hydrauliczne, a także zmodyfikowane osie (np. skrócona oś od Tarpana, zapewniająca hamowanie na wszystkie 4 koła, co jest istotne przy pracy z ładowaczem). Komfort pracy poprawia zastosowanie serwa hamulcowego, hydraulicznego pedału sprzęgła oraz oświetlenia LED. Montaż silnika na seryjnych poduszkach, mimo zalet w redukcji wibracji, wymaga przemyślenia konstrukcji układu wydechowego, aby spaliny nie kierowały się na operatora.
Budowa ciągnika SAM to proces wymagający wiedzy, umiejętności i pasji, pozwalający na stworzenie maszyny idealnie dopasowanej do indywidualnych potrzeb użytkownika.
