Beczkowóz to specjalistyczny pojazd, który pełni kluczową rolę w transporcie i utylizacji płynnych odpadów, takich jak gnojowica czy szambo, a także w przewożeniu wody. Jest niezastąpiony w rolnictwie, firmach komunalnych i przemyśle. Jego sercem jest pompa próżniowa, która odpowiada za tworzenie podciśnienia niezbędnego do zasysania cieczy i jej późniejszego opróżniania. W niniejszym artykule przedstawimy szczegółową instrukcję obsługi, budowę, zasadę działania oraz aspekty konserwacji pompy próżniowej w beczkowozie.
Budowa Beczkowozu i Jego Komponenty
Beczkowóz to złożona maszyna, której konstrukcja umożliwia efektywne przewożenie płynnych materiałów. Na podwoziu samochodu zamontowane są wszystkie kluczowe komponenty pojazdu, w tym silnik i mechanizmy napędowe, które umożliwiają poruszanie się. Podwozia beczkowozów są przystosowane do przewożenia dużych obciążeń.
Główne Elementy Konstrukcyjne:
- Zbiornik: To główny element beczkowozu, którego pojemność może wynosić od 500 do nawet 30 000 litrów, w zależności od przeznaczenia pojazdu. Zbiorniki są przystosowane do transportu różnorodnych cieczy, od wody pitnej po odpady sanitarne. Wewnątrz zbiornika i systemu pomp panuje odpowiednie ciśnienie.
- Rama: Wspiera zbiornik oraz wyposażenie dodatkowe. Masa beczkowozu, w zależności od jego wielkości i pojemności, wynosi zazwyczaj od 8 do 12 ton. Ta masa może się różnić od gęstości przewożonej cieczy.
- Pompa próżniowa: Jest kluczowym elementem beczkowozu, odpowiadającym za tworzenie podciśnienia i zasysanie cieczy. Pracuje tylko z powietrzem, albo zasysając je z beczki, albo wtłaczając do niej. Jest to pompa ssąco-tłocząca.
- System rur i węży: Odpowiada za zasysanie i wypływ cieczy. Składa się z długich odcinków rur i węży, zapewniając szczelność i bezpieczeństwo całego systemu.
- Zawory i złącza: Kontrolują przepływ cieczy.
Rodzaje Złączy w Beczkowozach:
W beczkowozach najczęściej spotykane są złącza STORZ, BAUER oraz PERROT, każde z nich ma swoje specyficzne zastosowanie i zalety.
- Złącza STORZ: Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je bardzo często w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
- Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są szczególnie popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
- Złącza PERROT: To kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.
Zasada Działania Pompy Próżniowej
Pompa próżniowa jest sercem beczkowozu, a jej zasada działania opiera się na tworzeniu różnicy ciśnień. Jest to pompa ssąco-tłocząca, która pracuje z powietrzem. Głównym elementem pompy jest rotor z łopatkami, które obracają się wewnątrz komory pompy, tworząc podciśnienie niezbędne do zasysania cieczy. W fazie zasysania powietrze jest wypompowywane ze zbiornika, co prowadzi do spadku ciśnienia w jego wnętrzu. To podciśnienie "wciąga" ciecz do zbiornika. Aby opróżnić zbiornik, pompa wytwarza nadciśnienie, które "wypycha" ciecz na zewnątrz.

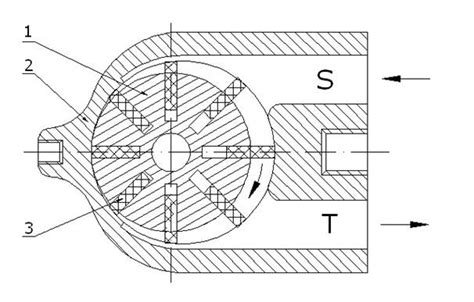

Szczegółowa Analiza Działania Pompy Łopatkowej:
Pompa próżniowa łopatkowa, która pracuje przy strumieniu przepływu pomiędzy 3 a 610 m³/h, składa się z następujących elementów:
- Rotor: Jest to wirnik, który obraca się wewnątrz korpusu.
- Łopatka: Element ruchomy w rotorze, odpowiedzialny za sprężanie powietrza.
- Pierścień: Zapewnia szczelność między łopatką a korpusem.
- Obudowa: Zewnętrzny korpus pompy.
- Cylinder: Element, w którym poruszają się łopatki.
- Kanał tłoczenia: Kanał, którego objętość w trakcie obrotu ciągle się zmienia, prowadzi do sprężania powietrza.
- Główny kanał ssący: Kanał, przez który powietrze jest zasysane.
- Tylna łopatka: Zamyka wejście do kanału.
- Podciśnienie: Stan niższe ciśnienia.
- Ciśnienie atmosferyczne: Standardowe ciśnienie otoczenia.
- Kanał ciśnieniowy: Kanał, przez który sprężone powietrze wypływa.
- Zasysanie: Proces wciągania cieczy.
- Króciec ssący: Punkt wejścia dla zasysanego materiału.
- Dodatkowy kanał ssący: Kanał, który jest nieco oddalony od głównego kanału ssącego.
Gdy rotor się obraca, łopatka wychyla się na zewnątrz, tworząc komorę, której objętość ciągle się zmienia. Komora ta w pompach próżniowych i ciśnieniowych posiada swoją największą objętość. W momencie, gdy łopatka zaczyna się poruszać, objętość komory staje się coraz mniejsza, co prowadzi do sprężenia powietrza, a ciśnienie rośnie. Następnie powietrze wypływa poprzez kanał ciśnieniowy. Proces ten trwa tak długo, aż tylna łopatka nie zamknie wejścia do kanału i nie zostanie osiągnięte końcowe ciśnienie sprężania. Pomiędzy komorami (9) i (10) panuje ciśnienie atmosferyczne, natomiast dla próżni następuje ono nieco wcześniej. Ważne jest, aby podczas zasysania cieczy zapobiegać kontaktowi mechanicznych części pompy z cieczą, co zapewnia jej długotrwałe i bezproblemowe działanie.
Wybór Wydajności Pompy Próżniowej:
Wybór wydajności (przepływu powietrza) pompy próżniowej jest ważnym krokiem w konfiguracji wozu asenizacyjnego. W fazie zasysania ważne jest to, że próżnia powstaje w ciągu jednej minuty. Logiczne zatem jest, aby w pierwszej kolejności wybrać pompę o natężeniu przepływu na minutę równym całkowitej pojemności zbiornika. Na przykład pompa, która może zassać 10 000 litrów powietrza na minutę, nie tylko wytworzy próżnię w zbiorniku o pojemności 10 000 litrów w ciągu zaledwie 1 minuty, ale także utrzyma ją podczas całego procesu napełniania. Gdyby przepływ wynosił 5000 litrów na minutę, zajęłoby to co najmniej dwa razy więcej czasu. W fazie tłoczenia, a tym samym opróżniania, pompa musi jedynie dostarczyć do zbiornika wystarczającą ilość powietrza, aby równomiernie go opróżnić. Wybór pompy o zbyt wysokich parametrach wiąże się ze stratami siły napędu, a ponadto z ryzykiem przedwczesnego zużycia pompy.
Instrukcja Obsługi Beczkowozu
Prawidłowa obsługa beczkowozu jest kluczowa dla bezpieczeństwa i efektywności pracy. Przed każdym użyciem należy sprawdzić stan techniczny pojazdu, w tym poziom oleju w pompie próżniowej oraz szczelność wszystkich połączeń.
Procedury Eksploatacyjne:
- Napełnianie beczkowozu: Beczkowóz rozpoczyna pracę od napełniania zbiornika. Operator podłącza wąż ssący do źródła cieczy i uruchamia pompę próżniową. Pompa wytwarza podciśnienie, które zasysa materiał do zbiornika. Podczas napełniania należy monitorować poziom materiału. Jest to kluczowe dla bezpiecznego transportu.
- Transport: Po napełnieniu zbiornika, należy go odpowiednio zabezpieczyć. Należy również pamiętać o ograniczeniach wagowych i przepisach dotyczących transportu cieczy.
- Opróżnianie beczkowozu: Po dotarciu na miejsce przeznaczenia, operator otwiera zawory i uruchamia pompę w trybie nadciśnienia, aby wypompować ciecz. Można również opróżniać zbiornik poprzez wylewkę.
Wymagane Kwalifikacje:
Obsługa beczkowozu wymaga odpowiednich kwalifikacji i uprawnień. Operatorzy powinni posiadać prawo jazdy kategorii C lub C+E (jeśli pojazd jest ciężarowy o masie całkowitej przekraczającej 3,5 tony) oraz przeszkolenie z zakresu obsługi pojazdu, jak i kwestii związanych z bezpieczeństwem i higieną pracy. Każdy beczkowóz musi być zarejestrowany i przechodzić regularne przeglądy techniczne.
#Vlog11 Prezentacja beczkowozu Meprozet 8 tysięcy litrów #Rolnicy #Dzień na gospodarstwie
Konserwacja Pompy Próżniowej i Beczkowozu
Regularna konserwacja jest niezbędna do zapewnienia długiej żywotności i niezawodności beczkowozu oraz jego pompy próżniowej. Zaniedbania w tym zakresie mogą prowadzić do poważnych awarii i kosztownych napraw.
Kluczowe Aspekty Konserwacji:
- Czyszczenie: Po każdym użyciu beczkowóz powinien przejść proces czyszczenia. Regularne czyszczenie zapobiega gromadzeniu się osadów i korozji, które mogą uszkodzić pompę i zbiornik.

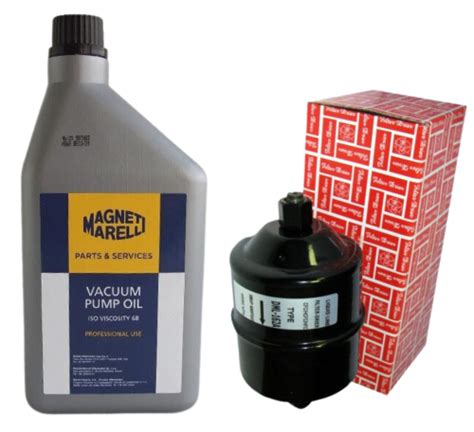

- Smarowanie: Pompa próżniowa wymaga regularnego smarowania, aby zmniejszyć tarcie i zużycie ruchomych części. Ważne jest, aby stosować odpowiedni olej, zalecany przez producenta. W przypadku problemów z podawaniem oleju na łopatki pompy próżniowej, należy sprawdzić pompkę olejową, przewody oraz zbiornik z olejem. W przypadku, gdy olej wraca do zbiornika zamiast być tłoczony na łopatki, przyczyną może być zapowietrzenie układu lub uszkodzenie pompki.
- Kontrola stanu technicznego: Regularnie sprawdzaj stan wszystkich elementów, w tym węży, zaworów, złączy i uszczelek. Zardzewiałe lub uszkodzone elementy, takie jak zawór przeciążeniowy, mogą prowadzić do poważnych awarii, np. zassania beczki do środka.
- Ochrona antykorozyjna: Beczki, zwłaszcza te starsze, mogą wykazywać ogniska korozji. Ważne jest stosowanie odpowiednich podkładów i farb, które chronią stal przed rdzą. Podkłady reaktywne i epoksydowe są przeznaczone na czystą stal. Na pojawiające się ogniska korozji można zastosować neutralizator, a następnie podkład i farbę, np. okrętową Hempel.
- Przechowywanie: W okresach niskich temperatur należy upewnić się, że w pompie nie ma wody, która mogłaby zamarznąć i uszkodzić łopatki lub inne elementy. Przed użyciem, zwłaszcza po mrozach, należy sprawdzić, czy wałek w pompie swobodnie się obraca.
Zastosowanie Beczkowozów
Beczkowozy znajdują szerokie zastosowanie w różnych sektorach gospodarki:
- Rolnictwo: Wykorzystywane są do transportu gnojowicy, nawożenia pól oraz zarządzania odpadami z hodowli zwierząt.
- Branża komunalna: Samorządy oraz firmy komunalne wykorzystują beczkowozy do zarządzania odpadami sanitarnymi, opróżniania szamb i latryn.
- Budownictwo: Służą do wypompowywania wody z wykopów, zbiorników magazynowych, a także usuwania rozlewów i zanieczyszczeń, często pod instalacje podziemne.
- Służby ratownicze: W przypadku pożarów, beczkowozy mogą służyć do transportu wody pitnej na miejsce akcji.
- Przemysł: W zależności od specyficznych potrzeb operacyjnych, beczkowozy mogą być używane do transportu różnych płynów, w tym również substancji chemicznych.
Wybór i Koszty Beczkowozu
Wybór odpowiedniego beczkowozu zależy od wielu czynników, w tym od specyficznych potrzeb operacyjnych i budżetu. Na rynku dostępne są beczkowozy o bardzo zróżnicowanej pojemności, od zaledwie 500 litrów do 30 000 litrów, a także różne typy pomp oraz dodatkowe wyposażenie. Nowe beczkowozy kosztują od kilkudziesięciu do kilkuset tysięcy złotych, natomiast używane mogą być znacznie tańsze. Koszt wynajmu beczkowozu waha się od stu do nawet kilku tysięcy złotych za dobę, w zależności od jego typu, pojemności oraz dodatkowego wyposażenia. Należy również uwzględnić bieżące koszty eksploatacji, w tym paliwo, konserwację oraz potencjalne naprawy.
Kroki Wyboru i Zakupu/Wynajmu Beczkowozu:
- Określenie wymagań: Należy dokładnie określić, jakie są wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia beczkowozu.
- Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów. Można w tym celu skorzystać z lokalnych dealerów, stron internetowych czy specjalistycznych firm zajmujących się sprzedażą i wynajmem maszyn rolniczych.
- Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
- Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Ważne jest, aby wszystkie ustalenia były jasno określone w umowie.
- Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.
