Pompa wspomagania w koparko-ładowarkach: budowa, działanie, diagnostyka i naprawa

Pompa wspomagania, znana również jako serwopompa, pompa układu kierowniczego lub pompa hydrauliczna, jest kluczowym elementem układu kierowniczego w koparko-ładowarkach. Jej głównym zadaniem jest wytworzenie ciśnienia hydraulicznego niezbędnego do wspomagania kierownicy, co znacząco ułatwia i podnosi komfort pracy operatora podczas manewrowania maszyną.

Budowa i zasada działania pompy wspomagania

Pompa wspomagania jest pompą wyporową, napędzaną przez silnik pojazdu za pośrednictwem paska klinowego. Jej działanie opiera się na zasadzie sprężania obrotowego wirnikiem łopatkowym. Wewnątrz pompy znajduje się wirnik, który jest umieszczony niecentrycznie w stosunku do komory pompy. W wirniku osadzone są ruchome łopatki, które pod wpływem siły odśrodkowej oraz wytwarzanego ciśnienia są dociskane do wewnętrznej ściany komory pompy. Tym samym uszczelniają one przestrzeń międzyłopatkową.

Podczas obrotu wału pompy, olej hydrauliczny jest przemieszczany w przestrzeniach utworzonych między ścianą obudowy a dwoma łopatkami, od strony ssawnej do tłocznej. Ta zmiana objętości przestrzeni powoduje powstanie podciśnienia, które zasysa olej ze zbiornika wyrównawczego do układu kierowniczego. Przepływ oleju generowany przez pompę jest proporcjonalny do prędkości obrotowej silnika.

Przy uruchomionym silniku i wyprostowanej kierownicy, pompa stale tłoczy olej hydrauliczny przez układ kierowniczy z powrotem do zbiornika. Dopiero podczas ruchu kierownicą, przepływ oleju jest kierowany do obszaru roboczego układu wspomagania, co skutkuje wytworzeniem ciśnienia. Przy maksymalnym wychyleniu kierownicy, ruch powrotny oleju jest blokowany, co pozwala na osiągnięcie maksymalnego ciśnienia we wspomaganiu układu kierowniczego.

Lokalizacja i diagnostyka pompy wspomagania

Pompa wspomagania zazwyczaj znajduje się bezpośrednio z boku silnika. W przypadku wystąpienia problemów z układem wspomagania, kluczowe jest przeprowadzenie prawidłowej diagnostyki.

Typowe objawy awarii

• Opór na kierownicy: Kierownica staje się ciężka, wymaga większej siły do obracania, szczególnie przy niskich prędkościach lub na postoju.

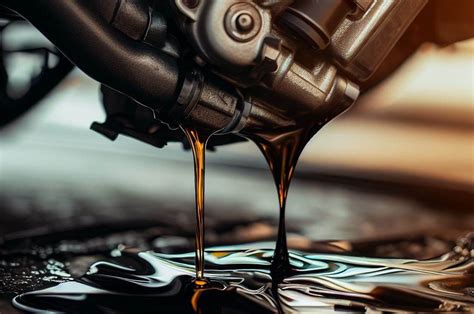

• Wycieki płynu: Zauważalne są wycieki płynu hydraulicznego (ATF/PSF) w okolicach przewodów zasilających, powrotnych lub z korpusu samej pompy.
• Głośna praca pompy: Pompa może wydawać dźwięki takie jak wycie, buczenie, które nasilają się wraz ze wzrostem obrotów silnika.
• Pulsowanie kierownicy: Podczas skręcania kierownicą można odczuwać pulsowanie lub drgania.

Pierwsze kroki w diagnostyce

Podczas rozwiązywania problemów z mechanicznie napędzanymi pompami wspomagania, pierwszą rzeczą, na którą należy zwrócić uwagę, jest stan paska klinowego. Uszkodzony lub niewystarczająco naprężony pasek klinowy jest częstą przyczyną wadliwego działania układu wspomagania.

Następnie należy sprawdzić poziom i stan oleju hydraulicznego w układzie. Niewystarczający poziom oleju lub jego zanieczyszczenie mogą prowadzić do awarii pompy. W razie potrzeby, olej należy uzupełnić lub wymienić zgodnie z zaleceniami producenta.

Kolor oleju może dostarczyć dodatkowych wskazówek. Prawidłowy olej powinien mieć bursztynowe lub czerwonawe/różowe zabarwienie. Brązowawe lub czarne zabarwienie oleju świadczy o silnym zanieczyszczeniu, spowodowanym ścieraniem elementów w układzie kierowniczym lub przegrzewaniem. Jeśli olej jest spieniony, ciemny lub ma zapach spalenizny, układ pracuje w nieprawidłowych warunkach.

Warto również sprawdzić szczelność przewodów wysokiego i niskiego ciśnienia oraz stan samej przekładni kierowniczej.

Naprawa i regeneracja pompy wspomagania

Ze względu na to, że pompa wspomagania jest jednym z podzespołów odpowiedzialnych za bezpieczeństwo pojazdu, wszelkie ingerencje w układ kierowniczy, w tym wymiana pompy, powinny być przeprowadzane wyłącznie przez przeszkolony personel.

Proces regeneracji pompy

Regeneracja pompy wspomagania to proces fachowej naprawy mającej na celu przywrócenie jej pełnej sprawności. Mechanik rozbiera podzespół, dokładnie czyści wszystkie elementy, mierzy tolerancje i wymienia zużyte części. Standardowo w ramach regeneracji wymieniane są:

• Łożyska
• Uszczelnienia (simmeringi, O-ringi)
• Zawory
• Zużyte elementy wirujące

Weryfikowany jest również korpus pompy pod kątem zużycia, pęknięć czy deformacji. Po złożeniu, pompa przechodzi rygorystyczne testy ciśnienia, wydatku i szczelności na specjalistycznych stanowiskach.

Krok po kroku: naprawa w warsztacie

1. Demontaż i weryfikacja: Pompa jest demontowana z maszyny. Następnie mechanik ocenia stan głównych elementów, takich jak wirnik, płyta czołowa, gniazda łożysk i zawór przelewowy.
2. Regeneracja: Wymieniane są zużyte uszczelnienia, łożyska, a w razie potrzeby również inne elementy.
3. Testy: Po złożeniu pompa jest poddawana testom, aby upewnić się, że pracuje prawidłowo i osiąga wymagane parametry.
4. Montaż i płukanie układu: Po zamontowaniu nowej lub zregenerowanej pompy, kluczowe jest dokładne przepłukanie całego układu hydraulicznego w celu usunięcia wszelkich zanieczyszczeń. Następnie układ jest napełniany odpowiednim płynem hydraulicznym i odpowietrzany. Należy również wymienić filtr oleju, jeśli występuje w układzie.

Regeneracja czy wymiana na nową?

Regeneracja pompy jest zazwyczaj tańsza niż zakup nowej części, a przy prawidłowo przeprowadzonej naprawie, przywraca pełną sprawność układu kierowniczego. Jest to dobre rozwiązanie, o ile korpus pompy nie jest nadmiernie zużyty. Pozwala również na zachowanie oryginalnego podzespołu.

Wymiana na nową pompę bywa nieopłacalna w przypadku starszych maszyn i generuje wyższy koszt, szczególnie jeśli dostęp do pompy jest utrudniony. W obu wariantach kluczowe jest skorzystanie z usług profesjonalnego serwisu, który posiada odpowiednią wiedzę i narzędzia do diagnostyki i naprawy.

Zapobieganie awariom i eksploatacja

Aby zapewnić długą żywotność pompy wspomagania i całego układu hydraulicznego, należy przestrzegać kilku podstawowych zasad:

• Regularna kontrola poziomu oleju: Utrzymywanie prawidłowego poziomu oleju hydraulicznego jest kluczowe dla prawidłowego działania układu i zapobiegania przegrzewaniu oraz kawitacji.
• Używanie odpowiedniego oleju: Należy stosować wyłącznie olej hydrauliczny zgodny ze specyfikacją producenta maszyny (np. ATF/PSF).
• Czystość oleju: Im czystszy olej hydrauliczny, tym dłuższa żywotność elementów układu. Należy regularnie wymieniać olej i filtr.
• Unikanie przegrzewania: Pracowanie na wysokich obrotach przez długi czas bez przerw może prowadzić do przegrzewania układu hydraulicznego i uszkodzenia pompy.
• Regularne przeglądy: Okresowe przeglądy układu hydraulicznego pozwalają na wczesne wykrycie potencjalnych problemów, takich jak nieszczelności czy nadmierne zużycie części.

Najczęstsze przyczyny uszkodzeń

• Jazda na niskim poziomie płynu hydraulicznego.
• Nieszczelności na przewodach hydraulicznych.
• Zanieczyszczenia w układzie hydraulicznym (np. opiłki metalu, brud).
• Zużycie uszczelnień i łożysk pompy.
• Przegrzewanie układu hydraulicznego.
• Uszkodzenia paska klinowego napędzającego pompę.

Koszty i czas naprawy

Koszt regeneracji prostej pompy wspomagania może zaczynać się od około 350 zł, jednak cena ta rośnie w zależności od stopnia uszkodzeń, konstrukcji pompy oraz dostępności części zamiennych. Wymiana pompy na nową jest zazwyczaj droższym rozwiązaniem. Czas potrzebny na regenerację pompy zależy od złożoności naprawy i obciążenia serwisu, ale zazwyczaj mieści się w przedziale od kilku godzin do kilku dni roboczych.
