Pompa wtryskowa Bobcat: zasada działania, budowa i naprawa

Pompa wtryskowa to jeden z kluczowych mechanizmów w układzie paliwowym każdego silnika wysokoprężnego, w tym również w maszynach marki Bobcat. Odpowiada za dostarczanie paliwa do wtryskiwaczy we właściwej ilości i pod optymalnym ciśnieniem, co jest niezbędne do wydajnej i bezawaryjnej pracy silnika. Zrozumienie jej budowy, zasady działania oraz metod diagnozowania i naprawy jest kluczowe dla każdego mechanika i operatora maszyn.

Zasada działania pompy wtryskowej

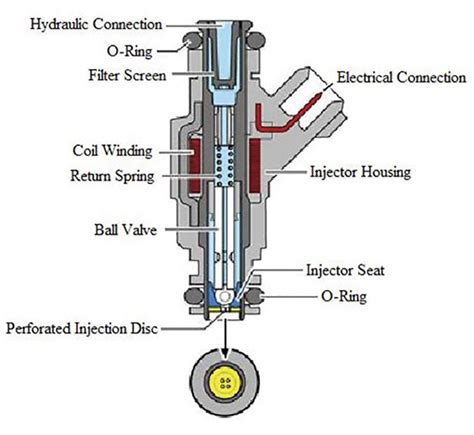

Działanie pompy wtryskowej opiera się na tłoczeniu paliwa do dysz wtryskowych pod wysokim ciśnieniem. W trakcie pracy silnika, wałek napędowy pompy obraca się, poruszając tłoczki. Ruch tłoczków powoduje zasysanie paliwa ze zbiornika i tłoczenie go do dysz wtryskowych. Dysze te są zamontowane bezpośrednio w cylindrach silnika i spryskują paliwo pod ciśnieniem do komory spalania. Pompa wtryskowa ma za zadanie dostarczyć olej napędowy do wtryskiwaczy.

Wyróżnia się dwa rodzaje pomp: rzędowe i rotacyjne.

• W pompie rzędowej, sekcje tłoczące pompy są ustawione w rzędzie, a każda z oddzielnych sekcji tłoczących steruje odpowiednią dawką paliwa do danego cylindra. Ruch posuwisto-zwrotny gwarantuje właściwe ciśnienie. Każdy z tłoków podaje paliwo za sprawą listwy zębatej.
• W pompie rotacyjnej (rozdzielaczowej) sekcja tłocząca jest jedna. We wnętrzu znajduje się zespół tłoczkowo-rozdzielaczowy. Ustawione gwiaździście przewody ciśnieniowe zasilane są przez wirujący zespół tłoczący.

W systemie Common Rail paliwo jest najpierw tłoczone do wspólnego szynoprzewodu (listwy), skąd trafia do wtryskiwaczy. W poprzednich rozwiązaniach pompa podawała paliwo od razu do wtryskiwaczy. Pompy rozdzielaczowe stosowane są przede wszystkim w silnikach o małej i średniej mocy, natomiast pompy sektorowe wykorzystywane są głównie w silnikach o dużej mocy.

Budowa pompy wtryskowej

Pompy wtryskowe, takie jak CP1, CP2, CP3, CP4, składają się z korpusu, wałka krzywkowego, który napędzany jest przez tłok sekcji (może być ich od 1 do 3), a także pompy wstępnej, choć jej obecność zależy od rodzaju silnika. W zależności od rodzaju, elementem pompy może być także zawór na dolocie, zawór na wylocie lub oba te rozwiązania.

Pompy sekcyjne składają się między innymi z przewodów paliwowych, cylindrów pompy, tłoczków, zaworów odcinających, korektorów dawki paliwa, wtryskiwaczy oraz listwy zębatej. Stosowane są w hydraulicznym wtrysku paliwa. Zaletami pompy sekcyjnej są opracowana technologia wytwarzania i nieskomplikowana jej naprawa w przypadku uszkodzenia.

Budowa pomp Delphi

W przypadku pomp Delphi, szczególnie tych stosowanych w systemach Common Rail, kluczowym elementem konstrukcji pompy wysokiego ciśnienia jest zawór przepływowy, sterowany bezpośrednio z ECU (sterownika silnika). Sterowany impulsami, determinuje ilość pompowanego paliwa. Zapewnieniem ciśnienia wewnątrz pompy jest zainstalowana w korpusie pompa wstępna, spełniająca funkcję zarówno pompy podciśnienia, jak i funkcję tłoczną, generując około 2 barów ciśnienia.

Nieruchoma głowica, oprócz zaworu przepływowego, jest również wyposażona w przewód wysokiego ciśnienia, którym odprowadzane do listwy jest sprężone paliwo. Sam proces sprężania odbywa się w głowicy, na której zainstalowane są rolki, umieszczone na tłoczkach. Na głowicy zainstalowany jest kosz wyposażony w specjalne krzywki na swoim wewnętrznym obwodzie. Wywołany pracą kręcącego się kosza ruch rolek, dociskanych przez krzywki kosza do pracujących w cylinderkach tłoczków, powoduje sprężanie paliwa. Ciśnienie uzyskiwane przez taką pompę wtryskową sięga 1600 barów.

Podstawowa różnica w budowie między pompą Delphi a, na przykład, pompą Common Rail Bosch CP4, polega na tym, że schemat budowy pompy wtryskowej Delphi nie ma wałka, który się kręci i krzywkami pierścienia, zainstalowanego na zasadzie mechanizmu mimośrodu, wywołuje pracę tłoczków. Jego zadanie wykonuje zainstalowany w pompie kosz, wyposażony w krzywki. Głowica jest nieruchoma i w jej wnętrzu są przewody odprowadzania sprężonego paliwa, a nie w korpusie, czy zainstalowanych na korpusie głowiczkach jak w przypadku produktu Bosch.

Typy montażu pompy wtryskowej i demontaż w Bobcatach (na przykładzie silników Perkins)

W przypadku maszyn Bobcat, zwłaszcza z silnikami Perkins, montaż pompy wtryskowej może się różnić. W starszych silnikach (np. 5HK012345, arr. 106-5001, numery 106-5001, 106-5002 lub 122-8803) regulacja momentu wtrysku odbywa się za pomocą fasolkowatych otworów służących do zamontowania pompy na rozrządzie (3 szpilki). Po zdjęciu pompy wody należy odkręcić centralną nakrętkę koła na pompie (klucz 22mm) i za pomocą ściągacza zdemontować koło ze stożkowego zakończenia wałka pompy. Elementem ustalającym moment wtrysku jest standardowy klin na wałku.

W innym przypadku, koło napędowe posiada pośredni zabierak, do którego jest przymocowane za pomocą 4 śrub M8 (na klucz 10mm). W celu demontażu pompy należy odkręcić tylko te 4 śruby, absolutnie nie luzując centralnej nakrętki, gdyż w tym rozwiązaniu nie ma klina i przestawienie momentu wtrysku będzie wymagało oddania pompy do regulacji i ponownego "zerowania" koła napędowego. W tym przypadku regulacja momentu wtrysku możliwa jest jedynie na owych 4 śrubach i 4 "fasolkach" wywierconych w kole zębatym pompy.

Duży piąty otwór służy do blokowania pompy w położeniu "0" za pomocą przyrządu (pręta lub wiertła Φ 8mm), choć mechanicy często z tego nie korzystają, gdyż koła rozrządu posiadają cechy (znaki) służące do montażu.

Typ montażu koła można rozpoznać z zewnątrz:

• Jeśli w obudowie pompy są "fasolki", to koło zębate jest wciśnięte bezpośrednio na stożek wałka pompy z klinem.
• Jeśli "fasolek" nie ma, mamy do czynienia z zabierakiem na 4 śruby.

W przypadku maszyn wyposażonych w nowe silniki Perkinsa z pompami DELPHI-LUCAS (np. w 428C i części maszyn 428D), przed demontażem należy ustawić pompę w pozycji "0" (czyli GZP) i zablokować specjalną śrubą w korpusie pompy. Dopiero wtedy można zabierać się do demontażu koła, gdyż nie posiadają one żadnego systemu ustalającego położenie koła zębatego względem wałka pompy.

Aby upewnić się, jaki typ mocowania koła pompy wtryskowej jest w konkretnej maszynie, zawsze należy zdjąć pompę wody.

Blokowanie pompy wtryskowej

W kontekście blokowania pompy, w maszynach typu Bobcat z silnikiem Perkins (np. AK 99r, pompa Lucas mocowana na fasolkach), może brakować śrubki (i otworu) do blokowania, a na wałku może być miejsce na klin. Według pompiarzy, jeśli pompa nie ma blokady, to na kółku powinien być klin, bo inaczej nie da się ustawić.

Elektromagnes pompy wtryskowej (w maszynach z 2011 roku)

W dyskusjach często porusza się funkcję elektromagnesu pompy wtryskowej z trzema przewodami, używanego do przyciągania cięgna podczas rozruchu silnika. Jeden z przewodów służy do aktywacji cięgna, a pozostałe do podtrzymania jego działania. Uzwojenie o małej rezystancji służy do przyciągnięcia, a te o większej do podtrzymania. To pierwsze często ulega uszkodzeniu przy "chełtaniu" zapowietrzonej maszyny, gdyż nie może być pod prądem dłużej niż kilka sekund. Uszkodzenie cewki może prowadzić do nieprawidłowego zasilania rozrusznika, co może skutkować jego zniszczeniem. W starszych maszynach zastosowano mechaniczną pompę wtryskową bez elektroniki.

Awaria i objawy uszkodzonej pompy wtryskowej

Pompa wtryskowa jest narażona na awarie, które mogą być wynikiem tankowania złej jakości oleju napędowego. Wszelkie zanieczyszczenia i woda mogą doprowadzić do porysowania, zatarcia lub pęknięcia poszczególnych elementów pompy.

Z mojego doświadczenia, najczęstsze przyczyny awarii to:

• Niska jakość paliwa: tankowanie na małych stacjach lub uzupełnianie paliwa z beczki na farmie zwiększa ryzyko. Zanieczyszczenia i woda w paliwie mogą doprowadzić do porysowania, zatarcia i pęknięcia elementów pompy.
• Zużycie elementów pompujących: pompy Common Rail pracują w ekstremalnych warunkach - ciśnienie przekracza 2000 bar. To ogromne obciążenie, które wcześniej czy później zostawia swoje ślady.
• Zaniedbane filtry paliwa: stary, zapchany filtr to otwarta brama dla zanieczyszczeń prosto do pompy. Rezultat to ścieranie się elementów pompujących, powstawanie wiórów metalowych, które dalej niszczą układ, oraz utrata wydajności pompy.
• Osady z biopaliwa: nowoczesne paliwa zawierają domieszki biodiesla (FAME), które przy długim postoju potrafią tworzyć osady.
• Jazda na rezerwie: gdy w zbiorniku zabraknie paliwa, powietrze przedostaje się do układu wtryskowego, co jest bardzo szkodliwe dla pompy.

Objawami uszkodzonej pompy wtryskowej mogą być:

• Trudności z uruchomieniem silnika: szczególnie rano, gdy silnik jest zimny, pompa nie generuje odpowiedniego ciśnienia.
• Nierówna praca silnika: silnik pracuje niestabilnie, "jak na przysypce", szczególnie na biegu jałowym.
• Zbyt głośna praca jednostki napędowej: pompa wtryskowa potrafi wydać z siebie dźwięki, których nie sposób zignorować.
• Spadek mocy i przyspieszenia: gdy pompa nie dostarcza paliwa pod odpowiednim ciśnieniem, silnik traci moc bardzo wyraźnie.
• Zwiększone zużycie paliwa: uszkodzona pompa wtryskowa nie dozuje paliwa optymalnie, przez co silnik „pije” więcej niż normalnie.
• Nadmierne dymienie z wydechu: widoczne dymienie (na biało lub szaro) to kolejny objaw problemów z pompą.
• Wycieki oleju napędowego: widoczne sączenie się oleju napędowego w okolicy pompy to bezpośredni sygnał uszkodzonych uszczelnień albo pękniętego korpusu.
• Zapalenie lampki "check engine": w nowoczesnych pojazdach i maszynach uszkodzenie pompy często kończy się zapaleniem tej kontrolki.
• Metalowe wióry lub zanieczyszczenia w filtrze paliwa: to sygnał alarmowy, że pompa wtryskowa może być już poważnie uszkodzona (zatarcie).
• Charakterystyczne „stuknięcia” lub drgania w czasie wtrysku.
• Pojawienie się błędów ciśnienia paliwa w sterowniku.

Objawy uszkodzonej pompy wtryskowej mogą przypominać problemy z wtryskiwaczami, czujnikami czy regulatorem ciśnienia, dlatego zawsze niezbędna jest profesjonalna diagnostyka.

Naprawa i regeneracja pomp wtryskowych

Naprawa pomp wtryskowych powinna być wykonywana w zaufanym serwisie, ponieważ wymaga specjalistycznego sprzętu. Wielu uszkodzeniom można zawczasu zapobiec, pamiętając o niejeżdżeniu z pustym zbiornikiem, regularnej wymianie filtra paliwa oraz korzystaniu z części renomowanych producentów.

Koszt naprawy i regeneracji zależy od typu pompy i rozległości uszkodzeń. Regeneracja jest zazwyczaj znacznie tańsza niż zakup nowej pompy i jest możliwa dzięki jej budowie. Na regeneracji pompy można zaoszczędzić około 50% wartości nowej części.

Proces regeneracji pomp wtryskowych

W profesjonalnej pracowni regeneracji pomp wysokiego ciśnienia przebieg procesu regeneracji jest znormalizowany i bardzo rygorystyczny:

1. Diagnostyka na stole testowym: Pompa jest najpierw dokładnie czyszczona i wstępnie sprawdzana pod kątem wycieków zewnętrznych. Następnie podłącza się ją do stanowiska probierczego (np. Bosch EPS 815 lub Hartridge AVM2-PC), które symuluje pracę w rzeczywistych warunkach. Pomiar ciśnienia tłoczenia, ilości paliwa na cykl i wartości przelewów pozwala wykryć, w której sekcji występuje spadek wydajności. W nowoczesnych pompach stosuje się również testy szczelności z użyciem specjalnego płynu testowego.
2. Rozbiórka i analiza: Pompa jest rozbierana, a wszystkie części wchodzące w jej skład są analizowane. Przygotowywany jest raport zużycia, klasyfikujący wszystkie elementy konstrukcyjne wraz z opisem zużycia/uszkodzenia.
3. Konsultacja z klientem: Po wstępnej analizie omawiane są wszystkie koszty naprawy oraz konieczność wykorzystania części zamiennych.
4. Czyszczenie i wymiana elementów: Elementy, które nie wykazują oznak zużycia, trafiają do myjki ultradźwiękowej. Wszystkie części sklasyfikowane jako zniszczone, uszkodzone lub niespełniające standardów producenta są wymieniane na nowe, oryginalne części i podzespoły (np. zestawy naprawcze, łożyska, zaworek regulacji ciśnienia, łopatkowa pompa wstępna). Wymianie podlegają wszystkie elementy o zwiększonych luzach roboczych - przede wszystkim tłoczki, tuleje i zawory zwrotne.
5. Montaż i kalibracja: Po złożeniu pompy w całość, elementy tłoczące są kalibrowane z dokładnością do setnych milimetra. Przeprowadza się ponowną kontrolę szczelności sekcji tłoczącej pod pełnym ciśnieniem roboczym.
6. Końcowe testy: Pompa umieszczana jest w maszynie zwanej stołem probierczym (np. EPS 708), gdzie wykonywane jest sprawdzenie połączone z wydrukiem wszystkich danych. Elektroniczne pomiary są bardzo precyzyjne, a warunki testowe identyczne z warunkami pracy w silniku.

Tylko pompa, która uzyska wyniki zgodne z normą producenta, może zostać ponownie zamontowana w pojeździe.

Błędy przy regeneracji pomp

Często warsztaty traktują regenerację zbyt powierzchownie, wymieniając jedynie zestawy uszczelek bez pełnej weryfikacji sekcji tłoczącej. To poważny błąd, ponieważ pompa może pracować poprawnie tylko przez krótki czas. Innym częstym błędem jest użycie nieoryginalnych części, które nie zapewniają odpowiedniej szczelności przy wysokim ciśnieniu. W układach Delphi liczy się każdy mikron tolerancji - niewielka różnica w dopasowaniu tłoczka może spowodować utratę nawet 10% ciśnienia roboczego.

Znaczenie jakości paliwa i filtracji

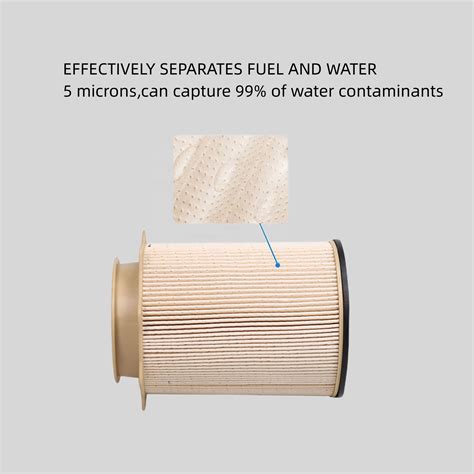

Choć regeneracja może przywrócić pełną sprawność pompy, jej trwałość zależy w dużej mierze od czystości paliwa. Systemy wtryskowe są szczególnie wrażliwe na zanieczyszczenia - drobiny metalu, wody czy parafiny mogą uszkodzić powierzchnie tłoczków i gniazd w ciągu kilku minut pracy. Dlatego po każdej naprawie należy wymienić filtr paliwa i oczyścić przewody zasilające. Warto również zwrócić uwagę na regularne opróżnianie odstojnika w filtrze, który zapobiega przedostawaniu się wody do układu. Nawet najlepsza regeneracja pomp wtryskowych nie przyniesie trwałych efektów, jeśli paliwo nie spełnia norm czystości.

Dostępność podzespołów i serwisy

Bardzo duże znaczenie odgrywają podzespoły pompy, w skład których wchodzą pełniące określone funkcje pompy, zawory oraz filtry. Wybierając te najwyższej jakości, do których bez wątpienia należą podzespoły do pomp wtryskowych Bosch, Cat, Cummins, Delphi, Yanmar czy Zexel, można mieć pewność, że stawia się na niezawodność i precyzję działania.

Podzespoły do pomp wtryskowych Bosch projektowane są zgodnie z bardzo rygorystycznymi normami technologicznymi. Różnice dotyczą przede wszystkim tolerancji wykonania, materiałów oraz parametrów pracy.

Podzespoły do pomp wtryskowych Cat i Cummins są dostępne na rynku, zarówno jako oryginalne części producenta, jak i wysokiej jakości zamienniki. Ze względu na zastosowanie w maszynach budowlanych i przemysłowych, elementy te muszą spełniać wysokie wymagania wytrzymałościowe i pracować pod dużym obciążeniem.

Część podzespołów do pomp wtryskowych Delphi i Yanmar może zostać poddana regeneracji. Dotyczy to przede wszystkim elementów, które nie uległy trwałemu uszkodzeniu mechanicznemu.

Podzespoły do pomp wtryskowych Zexel są dostępne, jednak w przypadku starszych modeli czas oczekiwania może być dłuższy. Marka Zexel ma wieloletnie doświadczenie w produkcji systemów wtryskowych, dlatego wiele części nadal znajduje się w ofercie dystrybutorów.

Do najczęściej wymienianych podzespołów do pomp wtryskowych należą uszczelnienia, zawory sterujące, łożyska, tłoczki, pierścienie oraz elementy regulacyjne.

W Rzeszowie, w serwisie Diesel Serwis Przybyłowicz, codziennie diagnozuje się i regeneruje pompy wtryskowe do samochodów dostawczych, koparek i ciągników. Każde zgłoszenie traktowane jest indywidualnie - analizowane są objawy, doradzane najlepsze rozwiązania oraz informowane o przewidywanym czasie realizacji. Zlecenie wykonania takiej usługi powinno cechować się odpowiedzialnością wyboru, dlatego należy wybierać autoryzowane pracownie zajmujące się tym na co dzień.
